MANUAL DE USUARIO BATERÍA DE PINO / BATTERY PINO USER MANUAL
BMS
SISTEMA DE GESTIÓN DE LA BATERÍA
EMPAQUE
Ítems Contenido (por cada celda) Criterio Alarma LED (rojo)
Sobre carga Alarma de sobre carga 3550mv @1s Mantiene la salida
Protección de sobre carga 3600mv @1s corte de relé
Liberación de alarma de sobre carga 3380mv
Liberación de protección de sobre carga 3380mv
Método de liberación de sobre carga Celda 3380mv o voltaje 26,8V.
Sobre descarga Alarma de sobre descarga 3000mv @1s
Protección de sobre descarga 2600mv @1s
Liberación de protección de sobre descarga 3050mv
Método de liberación de sobre descarga Carga
Sobre corriente
(Carga y Descarga)
Alarma de sobre corriente (carga) ≥75A @1s
Protección de sobre corriente (carga) ≥85A @1s Encendido, corte de relé
Alarma de sobre corriente (descarga) ≥Corriente descarga nominal +
5A @8s
Protección de sobre corriente (descarga) ≥Máx. corriente descarga @8s Encendido, corte de relé
Protección de sobre corriente (descarga) ≥Máx. corriente descarga
@500ms
Encendido, corte de relé
Método de liberación de sobre corriente (carga) Auto después de 90s o reinicio
Método de liberación de sobre corriente (descarga) Corte de cargas y reinicio
Alta y Baja
temperatura
(Descarga)
Método de liberación de sobre corriente (descarga) Alarma @55ºCON 0,5s, OFF 1,5s, mantiene salida
Protección @60ºCEncendido, corte de relé
Liberación de protección @53ºC
Baja temperatura Alarma @0ºCON 0,5s, OFF 1,5s, mantiene salida
Protección @-20ºCEncendido, corte de relé
Liberación de protección
@-10ºC
Alta y Baja
temperatura
(Carga)
Sobre temperatura Alarma @50ºC ON 0,5s, OFF 1,5s, mantiene salida
Protección @58ºC corte de relé
Liberación de protección @53ºC
Baja temperatura Alarma @0ºCON 0,5s, OFF 1,5s, mantiene salida
Protección @-5ºC corte de relé
Liberación de protección @2ºC

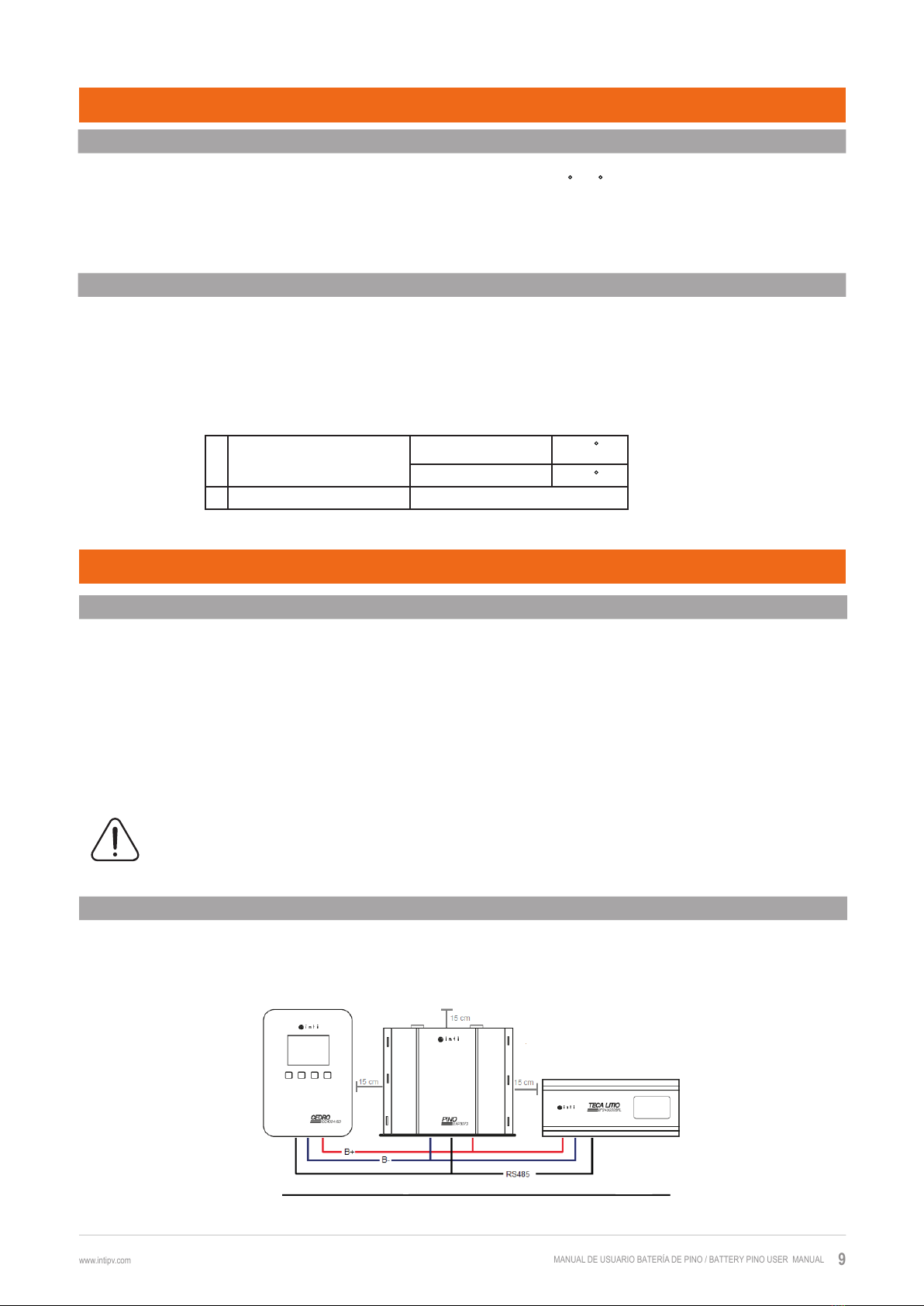

El BMS integrado es un eje central dentro de la batería que mantiene el voltaje, la corriente y la temperatura constantes. El BMS permite
máxima capacidad de carga para una carga rápida y una descarga eficiente. También se comunica con un software de monitoreo en
computador vía puerto RS232.
La batería tiene un empaque robusto, lo que permite que los productos no están sujetos a gases dañinos, químicos, contaminación,
electrostática, agua y daño mecánico en su manejo, transporte y almacenamiento.
NO Modelo ILFP-2560 ILFP-3072 ILFP-3840 ILFP-512024 ILFP-5120
1Dimensiones
(Al * An * Pr) 600*528*180mm 608*400*228mm 828*583*180mm
2Dimensiones de envío
(Al * An * Pr)
500*528*180mm
595*570*240mm 660*600*250mm 690*600*250mm 900*660*250mm
3Peso neto 33,5kg 45kg 65kg 80kg
4Peso de envío 35kg 50kg 70kg 85kg
* Información de especificaciones técnicas bajo condiciones de prueba en laboratorio: 25ºC, 1000msnm, RH 55%.
corte de relé
ON 0,5s, OFF 1,5s, mantiene salida
ON 0,5s, OFF 1,5s, mantiene salida
ON 0,5s, OFF 1,5s, mantiene salida
Se bloqueará luego de 10 veces
Se bloqueará luego de 10 veces
ILFP-1536
485*350*200mm
575*380*260mm
28kg
30kg
