Intermec CK30 Manual de usuario

Use the Decoded Serial Adapter to turn the 26-pin serial port on the

CK30 and CK31 Handheld Computers into a DB9 (9-pin) male

serial connector that you can connect to a decoded scanner.

Installing the Serial Adapter

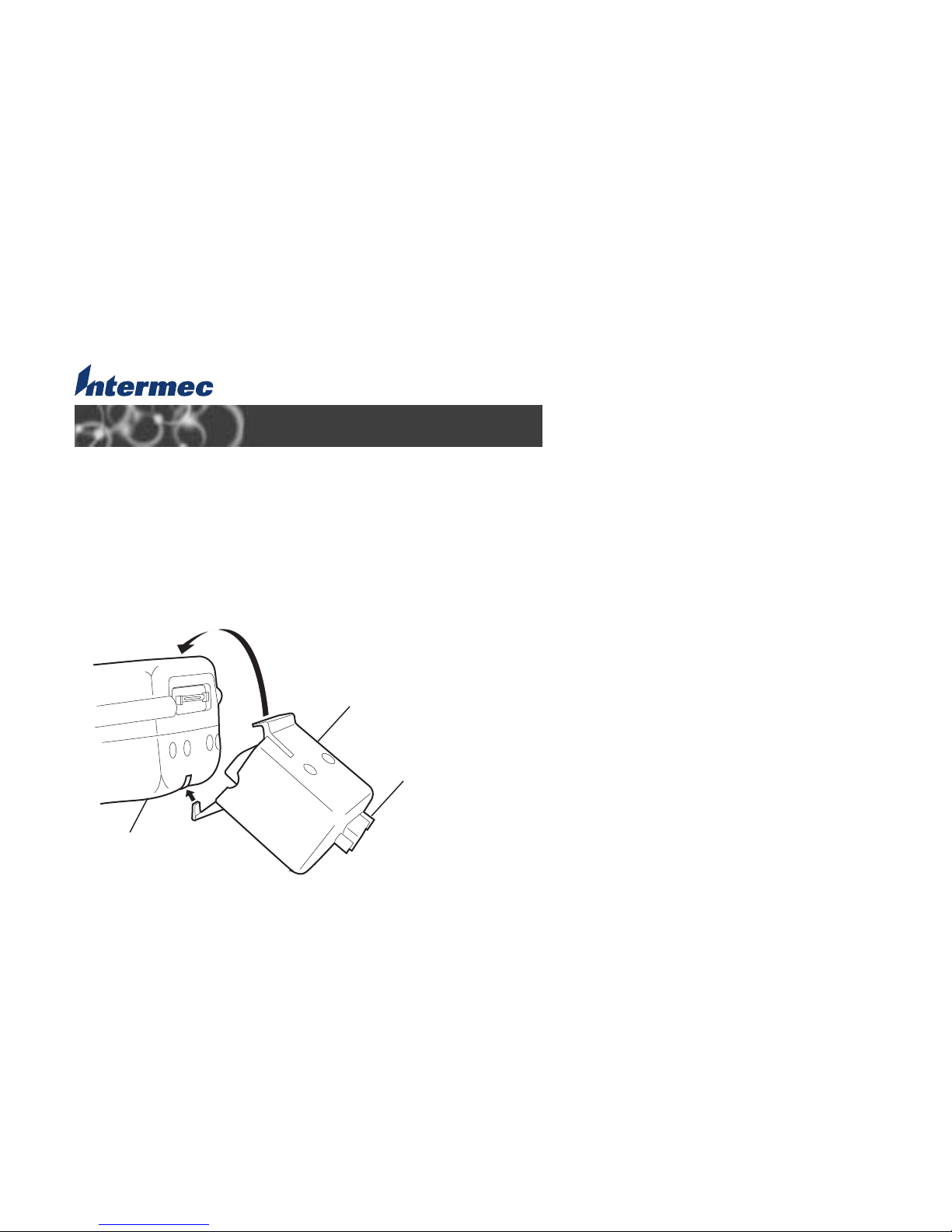

1Hook the serial adapter into the battery on the CK30 or CK31 and

then snap it into place.

Serial adapter

Battery

DB9 connector

2Connect a scanner to the DB9 connector on the serial adapter.

3Use Intermec Settings to configure the serial port. For help using

Intermec Settings, see your computer user’s manual.

Decoded Serial Adapter Instructions

Worldwide Headquarters

6001 36th AvenueWest

Everett, Washington 98203

U.S.A.

tel 425.348.2600

fax 425.355.9551

www.intermec.com

©

2006 Intermec Technologies

Corporation. All rights reserved.

Decoded Serial Adapter Instructions

*943-029-002*

P/N 943-029-002

DB9 Connector Pin Assignments

1 - Data carrier detect (DCD)

2- Receive data (RXD)

3- Transmit data (TXD)

4- Data terminal ready (DTR)

5- Ground

Data set ready (DSR) - 6

Request to send (RTS) - 7

Clear to send (CTS) - 8

5VDC- 9

This illustration shows the pin assignments for the DB9 male connector on the

serial adapter.

Specifications

Electrical rating: 5 VDC, 350 mA

Communications port: DB9 male, RS-232

Operating temperature: -20°C to 50°C (-4°F to 122°F)

Storage temperature: -20°C to 60°C (-4°F to 140°F)

Supported scanners: 1400, 1470B, 1551E, 1553E, 1555E,

1800 (Trigger mode only)
