Ingersoll-Rand 1215Ti Manual de usuario

04581708

Edition 4

March 2008

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Air Ratchet Wrench

1215Ti and 1225Ti

2 04581708_ed4

48h

30d

PMAX

30d

24h

(Dwg. 16586323)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3IR # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 170 1 170 1 67 1

04581708_ed4 EN-1

Product Safety Information

Intended Use:

These Air Ratchet Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Air Ratchet Wrenches Product Safety Information

Manual Form 04580361.

Manuals can be downloaded from www.irtools.com.

Product Specications

Model Drive Free

Speed

Recommended

Torque Range

Sound Level dB (A)

(ISO15744)

Vibration Level

(ISO8662)

Size rpm ft-lb (Nm) † Pressure (Lp) ‡ Power (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

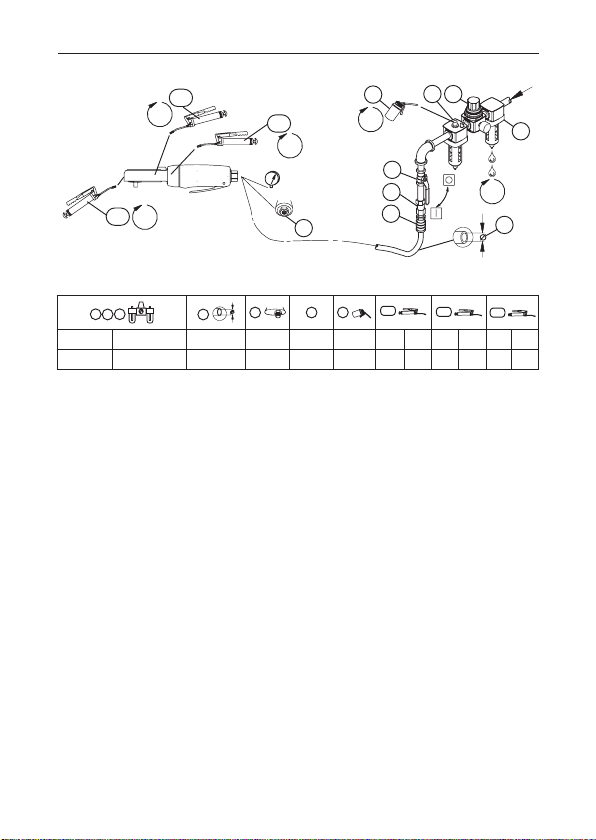

disconnects. See drawing 16586323 and table

on page 2.

Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - through tting

5. Hose diameter 11. Grease - through tting

6. Thread size 12. Grease - Disassemble gearing and lubricate components

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04581708_ed4

Información de seguridad sobre el producto

Uso indicado:

Las llaves de carraca neumáticas de percusión están diseñadas para extraer e instalar

elementos de jación roscados.

Para más información, consulte el formulario 04580361 del Manual de información de

seguridad del producto.

Los manuales pueden descargarse en www.irtools.com.

Especicaciones

Modelo Tracción Velocida

d libre

Intervalo de par

recomendado

Nivel sonoro dB (A)

(ISO15744)

Nivel de

vibración

(ISO8662)

Tamaño rpm ft-lb (Nm) † Presión (Lp) ‡ Potencia (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = 3dB de error

‡ KwA = 3dB de error

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente

de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo

antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que

las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se

desconecte. Consulte la dibujo 16586323 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de echa circular y se dene como

h=horas, d=días y m=meses. Los elementos se identican como:

1. Filtro de aire 8. Fusil de aire de seguridad

2. Regulador 9. Aceite

3. Lubricador 10. Grasa - por el engrasador

4. Válvula de corte de emergencia 11. Grasa - por el engrasador

5. Diámetro de la manguera 12. Grasa - desmonte los engranajes

6. Tamaño de la rosca y lubrique los componentes.

7. Acoplamiento

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla

y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04581708_ed4 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces clés pneumatiques à cliquet sont conçues pour le vissage/dévissage d’éléments de

xation letés.

Pour des informations complémentaires, utilisez le formulaire 04580361 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à cliquet.

Les manuels peuvent être téléchargés à l’adresse www.irtools.com.

Spécications du produit

Modèle Conduit Vitesse

libre

Gamme de couples

recommandée

Niveau acoustique dB (A)

(ISO15744)

Niveau de

vibration

(ISO8662)

Taille t/m ft-lb (Nm) † Pression (Lp) ‡ Puissance (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16586323 et au tableau de la page 2.

Les intervalles d’entretien sont indiqués à l’aide d’une èche circulaire et dénis à l’aide de lettres

(h = heures, d = jours et m =mois). Eléments identiés en tant que :

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour le raccordement

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage 12. Graisse - Démonter les engrenages et lubrier les composants.

Pièces détachées et maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 04581708_ed4

Informazioni sulla sicurezza del prodotto

Destinazione d’uso:

Le chiavi a cricchetto pneumatiche sono adatte per operazioni di estrazione e installazione

di dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580361 del Manuale informazioni sulla

sicurezza prodotto relativo alle chiavi a cricchetto pneumatiche.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Speciche prodotto

Modello

Azionamen

Velocità

a vuoto

Intervallo

coppie

consigliato

Livello acustico dB (A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

Dimensioni giri/min ft-lb (Nm) † Pressione (Lp) ‡ Potenza (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

Installazione e lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16586323 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa

in h=ore, d=giorni e m=mesi. Componenti :

1. Filtro aria 8. Fusibile di sicurezza

2. Regolatore 9. Olio

3. Lubricatore 10. Ingrassaggio - attraverso il raccordo

4. Valvola di arresto di emergenza 11. Ingrassaggio - attraverso il raccordo

5. Diametro tubo essibile 12. Ingrassaggio - Smontare gli ingranaggi

6. Dimensione della lettatura e lubricarne i componenti.

7. Accoppiamento

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

04581708_ed4 DE-1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Druckluft-Ratschenschlüssel wurden zum Entfernen und Installieren geschraubter

Befestigungselemente entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04580361 im Handbuch

Produktsicherheitsinformationen, Druckluft-Ratschenschlüssel.

Handbücher können von www.irtools.com heruntergeladen werden.

Technische Daten

Modell Antrieb Nenndre-

hzahl

Empfohlener

Drehmomentb

ereich

Schallpegel dB (A)

(ISO15744)

Schwingungs

intensität

(ISO8662)

Größe U/min ft-lb (Nm) † Druck (Lp) ‡ Stromzufuhr (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = 3dB Messunsicherheit

‡ KwA = 3dB Messunsicherheit

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16586323 und Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate

angegeben. Teile:

1. Luftlter 8. Sicherheits-Druckluftsicherung

2. Regler 9. Ölen

3. Schmierbüchse 10. Fetten - über Anschlussstück

4. Notabsperrventil 11. Fetten - über Anschlussstück

5. Schlauchdurchmesser 12. Fett - Die Verzahnung auseinander

6. Gewindegröße bauen und die Bauteile schmieren.

7. Verbindung

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach

Materialarten getrennt der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum

durchgeführt werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den

autorisierten Fachhandel.

NL-1 04581708_ed4

Productveiligheidsinformatie

Bedoeld gebruik:

Deze pneumatische ratelsleutels zijn bedoeld om schroefdraadbevestigingen te

verwijderen en te plaatsen.

Raadpleeg formulier 04580361 in de productveiligheidshandleiding van de pneumatische

ratelsleutels voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.irtools.com.

Produktspesikasjoner

Model Aandrijving Onbelast

toerental

Aanbevolen

bereik koppel

Geluidsniveau dB (A)

(ISO15744)

Trillingsniveau

(ISO8662)

Afmeting rpm ft-lb (Nm) † Druk (Lp) ‡ Vermogen (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† Meetonnauwkeurigheid bij KpA = 3dB

‡ Meetonnauwkeurigheid bij KwA = 3dB

Installatie en smering

Om de maximale bedrijfsdruk (Pmax) bij de luchtinlaat van het toestel te garanderen, moet de

luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage

punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met

de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke

slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een

slang valt of een koppeling losraakt. Zie tekening 16586323 en tabel op pagina 2.

Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedenieerd als h=uren,

d=dagen en m=maanden. Aangegeven onderdelen:

1. Luchtlter 7. Koppeling

2. Regelaar 8. Beveiliging

3. Smeerinrichting 9. Olie

4. Noodafsluitklep 10. Smeervet - door smeernippel

5. Slangdiameter 11. Smeervet - door smeernippel

6. Soort van schroefdraad 12. Vet - Demonteer de overbrenging en smeer de onderdelen.

Onderdelen en onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het

gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen

zodat zij gerecycled kunnen worden.

De oorspronkelijke taal van deze handleiding is Engels.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend

servicecentrum worden uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

04581708_ed4 DA-1

Produktsikkerhedsinformation

Anvendelsesområder:

Trykmomentnøglerne er udformet til at erne og installere gevindskårne

lukkemekanismer.

For yderligere oplysninger henvises der til formular 04580361 i vejledningen med

produktsikkerhedsinformation til trykmomentnøglerne.

Vejledningerne kan hentes ned fra www.irtools.com.

Specikationer

Model Drev Fri

hastighed

Anbefalet

momentområde

Lydniveau dB (A)

(ISO15744)

Vibrations niveau

(ISO8662)

Størrelse o/min. ft-lb (Nm) † Tryk (Lp) ‡ Eekt (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = 3dB måleusikkerhed

‡ KwA = 3dB måleusikkerhed

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk

(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes,

luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt

størrelse i opadgående slange og brug en antipiskeanordning tværs over enhver slangekobling

uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling

adskilles. Se tegning 16586323 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og deneres som t=timer, d=dage og

m=måneder. Elementerne er identiceret som:

1. Luftlter 7. Kobling

2. Regulator 8. Sikkerhedstryksikring

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt - gennem monteringen

5. Slangediameter 11. Fedt - gennem monteringen

6. Gevindstørrelse 12. Fedt - Demontér tandhjulsforbindelsen og smør komponenterne.

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte

komponenter ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

SV-1 04581708_ed4

Produktsäkerhetsinformation

Avsedd användning:

Dessa luftdrivna spärrnycklar är utformade för att lossa och dra åt gängade fästelement.

För mer information, se Luftdrivna spärrnycklars produktsäkerhetsinformation Form

04580361.

Handböcker kan laddas ner från www.irtools.com.

Produktspecikationer

Modell Drivning Fri

hastighet

Rekommenderat

momentområde

Ljudstyrkenivå dB (A)

(ISO15744)

Vibration snivå

(ISO8662)

Storlek varv/min. ft-lb (Nm) † Tryck (Lp) ‡ Eekt (Lw) m/s²

1215Ti 1/4” 225 5-25 (7-34) 89.5 100.5 2.8

1225Ti 3/8” 225 5-25 (7-34) 89.5 100.5 2.8

† KpA = 3dB mätosäkerhet

‡ KwA = 3dB mätosäkerhet

Installation och smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets

ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta

punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström

från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern

avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar.

Se illustrationen 16586323 och tabellen på sidan 2.

Underhållsfrekvensen visas i cirkelpilar och denieras som h=timmar, d=dagar och m=månader.

Posterna denieras som:

1. Luftlter 7. Koppling

2. Regulator 8. Säkerhetsventil

3. Smörjare 9. Olja

4. Nödstoppsventil 10. Fett - via anslutning

5. Slangdiameter 11. Fett - via anslutning

6. Gängdimension 12. Fett - Demontera utväxlingen och smörj komponenterna.

Delar och underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna

sorteras för återvinning.

Det ursprungliga språket för den här handboken är engelska.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.

Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand ES45T Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 7790-A Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 3445MAX Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7802S Manual de usuario

Ingersoll-Rand

Ingersoll-Rand IR21BV Guía de instalación

Ingersoll-Rand

Ingersoll-Rand IR25BV Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 46PQ1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand R140 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand IQV20 W7002 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2925 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7RL Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 280 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 325B Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 40PSQ1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 45P3-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 500PS3-EU Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 341 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand IR30BV Guía de instalación

Ingersoll-Rand

Ingersoll-Rand 170 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 109 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand AIR RATCHET WRENCH 1111 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 55P3 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand ARO 7165-B-EU Guía de configuración

Ingersoll-Rand

Ingersoll-Rand W5001 Series Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
