Ingersoll-Rand 236 Manual de usuario

80198336

Edition 4

August 2018

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Speciche prodotto

Technische Produktdaten

Productspecicaties

Produktspecikationer

Produktspesikasjoner

Tuote-erittely

Especicações do Produto

Προδιαγραφές προϊόντος

Specikacije izdelka

Špecikácie produktu

Specikace výrobku

Toote spetsikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specikacijas

Informacje o Produkcie

Технические характеристики изделия

产品信息

製品仕様

제품 상세

Информация за Продукта

Informaţii Privind Produsul

Podaci o proizvodu

Air Impact Wrench

236

2 80198336_ed4

48h

PMAX

24h

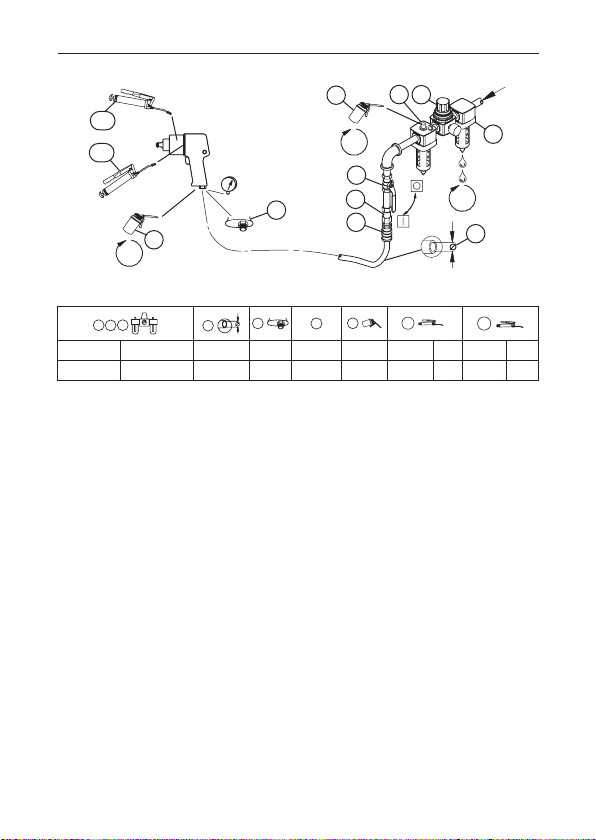

(Dwg. 47132600)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3IR # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF33 10 105-1lb 4 115-1lb 4

80198336_ed4 EN-1

Product Safety Information

Intended Use:

These Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Product Safety Information Manual Form 04580916.

Manuals can be downloaded from ingersollrandproducts.com.

Power Management System

For models that include a power management system, the system allows operator reduction of

maximum output power.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specic power. The power

output can be further reduced in forward or reverse by using the variable throttle.

Product Specications

Model Style

Drive Impacts

per min.

Recommended Torque Range

Type Size Forward

ft-lb (Nm)

Reverse

ft-lb (Nm)

236 Pistol Square 1/2” 1200 25 - 200 (34 - 271) 25 - 200 (34 - 271)

Model

Sound Level dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927)

† Pressure (Lp) ‡ Power (Lw)Level *K

236 90.3 101.3 12.0 1.0

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards.The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 47132600 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

EN-2 80198336_ed4

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

80198336_ed4 ES-1

Información de Seguridad Sobre el Producto

Uso Indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar

adores roscados.

Para obtener más información, consulte el formulario 04580916 del manual de informa-

ción de seguridad del producto.

Los manuales pueden descargarse en ingersollrandproducts.com.

Gestión de la Potencia de Impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador

reducir la potencia de salida máxima.

Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La

potencia disponible se puede reducir aún más en la dirección de atornillado o aojado con el

mando variable.

Especicaciones del Producto

Modelo Tipo

Accionamiento Impactos por

Minuto

Intervalo de par Recomendado

Tipo Tamaño Avance

ft-lb (Nm)

Retroceso

ft-lb (Nm)

236 Pistola Cuadrado 1/2” 1200 25 - 200 (34 - 271) 25 - 200 (34 - 271)

Modelo

Nivel Sonoro dB (A)

(ISO15744)

Vibración

(ISO28927)

m/s²

† Presión (Lp) ‡ Potencia (Lw) Nivel *K

236 90.3 101.3 12.0 1.0

† KpA = 3dB de error * K = de error (Vibración)

‡ KwA = 3dB de error

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

ES-2 80198336_ed4

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento

(PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos

inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una

contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice

un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno

para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el

acoplamiento se desconecte. Consulte la dibujo 47132600 y la tabla en la página 2. La frecuencia

de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días

y m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

80198336_ed4 FR-1

Informations Relatives à la Sécurité du Produit

Utilisation Prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de

xation letés.

Pour en savoir plus, consultez le manuel 04580916 relatif aux informations de sécurité du

produit.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com.

Régulation de la Puissance de Percussion

Les modèles équipés d’un régulateur de puissance permettent de réduire la puissance de sortie

maximale.

Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau

recherché. Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise.

La puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la gâchette

progressive.

Spécications du Produit

Modèle Burin

Entraînement Impacts

par

minutes

Plage de Couples Recommandée

Type Taille En Avant

ft-lb (Nm)

Inversion

ft-lb (Nm)

236 Pistolet Carré 1/2” 1200 25 - 200 (34 - 271) 25 - 200 (34 - 271)

Modèle

Niveau Acoustique dB (A)

(ISO15744)

Vibration (ISO28927)

m/s²

† Pression (Lp) ‡ Puissance (Lw) Niveau *K

236 90.3 101.3 12.0 1.0

† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)

‡ KwA = incertitude de mesure de 3dB

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

FR-2 80198336_ed4

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 47132600 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

80198336_ed4 IT-1

Informazioni Sulla Sicurezza del Prodotto

Destinazione D’uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione

di dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 nel Manuale di informazioni

sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com.

Sistema di Regolazione della Potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza

massima erogata.

Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza

desiderator.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specica. La potenza erogata può essere ulteriormente

ridotta in entrambi i sensi di rotazione agendo sulla farfalla ad apertura variabile.

Speciche del Prodotto

Modello Stile

Azionamento Impulsi

minuto

Intervallo Coppie Consigliato

Tipo Dimensioni Avanti

ft-lb (Nm)

Indietro

ft-lb (Nm)

236 Impugnatura a

Pistola Squadra 1/2” 1200 25 - 200 (34 - 271) 25 - 200 (34 - 271)

Modello

Livello di Rumorosità dB (A)

(ISO15744)

Vibrazioni

(ISO28927)

m/s²

† Pressione (Lp) ‡ Potenza (Lw) Livello *K

236 90.3 101.3 12.0 1.0

† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)

‡ KwA = incertezza misurazione 3dB

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

IT-2 80198336_ed4

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 47132600 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubricatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo essibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della lettatura

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Otros manuales para 236

Tabla de contenidos

Idiomas:

Otros manuales de Atornillador de impacto de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand 2190Ti Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2115Ti Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 244A Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2101XPA Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2955B2 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 131S Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2135Qi Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 293 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 3955 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2955 Series Manual de funcionamiento original

Ingersoll-Rand

Ingersoll-Rand 631L Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2236MAX Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1712B2/VW-1035 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 3955 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 588A1 Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 2135TiMAX Manual de usuario

Ingersoll-Rand

Ingersoll-Rand PowerForce PF850 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 271 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2934B2SP Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2161P Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 2135TI Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 1211MAX Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 35MAX Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 3940 Series Manual de usuario

Manuales populares de Atornillador de impacto de otras marcas

stayer

stayer IW500D Manual de usuario

Makita

Makita DTD152 Manual de usuario

Milwaukee

Milwaukee M12 FID Manual de usuario

Grizzly

Grizzly H6140 Manual de usuario

Makita

Makita BTW450 Manual de usuario

Ozito

Ozito LID-3000 Manual de usuario

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Manual de usuario

Greenlee

Greenlee HW3 Manual de usuario

Sthor

Sthor 57091 Manual de usuario

Makita

Makita DTD145 Manual de usuario

Hilti

Hilti SIW 2-A12 Manual de usuario

Ryobi

Ryobi R18IW3 Manual de usuario

Parkside

Parkside PDSSA 20-Li A1 Manual de usuario

Flex

Flex FX1471 Manual de usuario

SATA

SATA 51075C Manual técnico

Cembre

Cembre NR-11P Manual de usuario

Makita

Makita BTP131RFE Manual de usuario

DeWalt

DeWalt XR Li-ion DCF902 Manual de usuario
