Ingersoll-Rand 7804R Manual de usuario

16571846

Edition 3

May 2014

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

제품 상세

製品仕様

产品信息

Технические характеристики изделия

Informacje o Produkcie

Informaţii Privind Produsul

Информация за Продукта

Podaci o proizvodu

Air Drill

7804R, 7804R-EU, 7807R, 7807R-EU, LA410,

LA410-EU, LA411-EU

2 16571846_ed3

48h

PMAX

24h

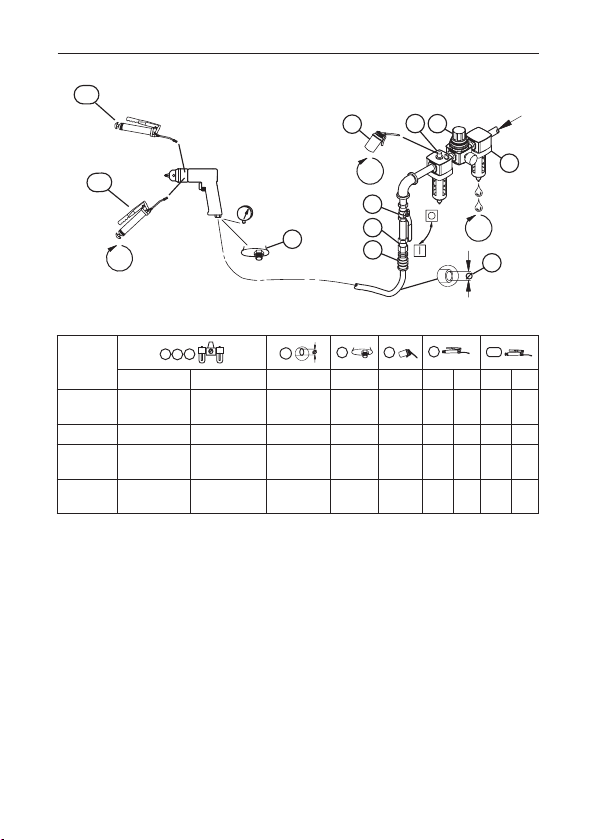

(Dwg. 16573180)

Models

IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm3IR # cm3

LA410,

LA410-EU C38341-810 C383D1-810 3/8 (10) 1/4 10 67 3 67 3

LA411-EU C38341-810 C383D1-810 3/8 (10) 1/4 50 67 3 67 3

7804R,

7804-EU C38341-810 C383D1-810 5/16 (8) 1/4 50 28 3 28 3

7807R,

7807R-EU C38341-810 C383D1-810 3/8 (10) 1/4 50 67 3 67 3

16571846_ed3 EN-1

Product Safety Information

Intended Use:

These Air Drills are designed for drilling, honing, reaming and hole sawing.

For additional information refer to Product Safety Information Manual Form 04580353.

Manuals can be downloaded from ingersollrandproducts.com

Product Specications

Models Style

Free

Speed

Chuck

Capacity

Sound Level dB(A)

(ISO 15744)

Vibration (m/s²)

(ISO28927)

rpm inch (mm) † Pressure (Lp) ‡ Power (Lw) Level *K

LA410, LA410-EU Inline 4500 3/8 (10) 81.9 92.9 2.9 0.7

LA411-EU Lever 1800 3/8 (10) 78.0 -- < 2.5 --

7804R, 7804R-EU Angle 1200 3/8 (10) 88.4 99.4 < 2.5 --

7807R, 7807R-EU Angle 1800 3/8 (10) 88.4 99.4 < 2.5 --

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 16573180 and table on page 2. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 16571846_ed3

Información de Seguridad sobre el Producto

Uso Indicado:

Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.

Para más información, consulte el formulario 04580353 del Manual de información de

seguridad del producto.

Los manuales pueden descargarse en ingersollrandproducts.com

Especicaciones del Producto

Modelos Estilo

Veloci-

dad Libre

Capacidad

de Pinza

Nivel Sonoro dB(A)

(ISO 15744)

Vibración (m/s²)

(ISO28927)

rpm inch (mm) † Presión (Lp)‡ Potencia

(Lw)Nivel *K

LA410, LA410-EU En Línea 4500 3/8 (10) 81.9 92.9 2.9 0.7

LA411-EU Palanca 1800 3/8 (10) 78.0 -- < 2.5 --

7804R, 7804R-EU Ángulo 1200 3/8 (10) 88.4 99.4 < 2.5 --

7807R, 7807R-EU Ángulo 1800 3/8 (10) 88.4 99.4 < 2.5 --

† KpA = 3dB de error * K = de error (Vibración)

‡ KwA = 3dB de error

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-

sulte la dibujo 16573180 y la tabla en la página 2. La frecuencia de mantenimiento se muestra

dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los

elementos se identican como:

1. Filtro de aire 5. Diámetro de la manguera 9. Aceite

2. Regulador 6. Tamaño de la rosca 10. Grasa -

durante el montaje

3. Lubricador 7. Acoplamiento 11. Grasa - por el engrasador

4. Válvula de corte de emergencia 8. Fusil de aire de seguridad

16571846_ed3 ES-2

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-

arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 16571846_ed3

Informations de Sécurité du Produit

Utilisation Prévue:

Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de

découpe circulaire.

Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le

manuel d’information de sécurité du produit Perceuse pneumatique.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com

Spécications du Produit

Modèles Style

Vitesse

Libre

Capacité

de la

Pince

Niveau Acoustique dB(A)

(ISO15744)

Vibration (m/s²)

(ISO28927)

rpm inch (mm) † Pression (Lp)‡ Puissance

(Lw)Niveau *K

LA410, LA410-EU En Ligne 4500 3/8 (10) 81.9 92.9 2.9 0.7

LA411-EU Levier 1800 3/8 (10) 78.0 -- < 2.5 --

7804R, 7804R-EU Angle 1200 3/8 (10) 88.4 99.4 < 2.5 --

7807R, 7807R-EU Angle 1800 3/8 (10) 88.4 99.4 < 2.5 --

† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)

‡ KwA = incertitude de mesure de 3dB

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16573180 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 5. Diamètre du tuyau 9. Huile

2. Régulateur 6. Taille du letage 10. Graisse - pour l’assemblage

3. Lubricateur 7. Raccord 11. Graisse - pour le raccordement

4. Vanne d’arrêt d’urgence 8. Raccordement à air de sûreté

16571846_ed3 FR-2

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 16571846_ed3

Informazioni sulla Sicurezza del Prodotto

Destinazione D’uso:

I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.

Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla

sicurezza prodotto relativo ai trapani pneumatici.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com

Speciche Prodotto

Modelli Stile

Velocità

a Vuoto

Capacità

del Porta-

punta

Livello Acustico dB(A)

(ISO15744)

Vibrazioni (m/s²)

(ISO28927)

rpm inch (mm) † Pressione

(Lp)

‡ Potenza

(Lw)Livello *K

LA410, LA410-EU In Linea 4500 3/8 (10) 81.9 92.9 2.9 0.7

LA411-EU Leva 1800 3/8 (10) 78.0 -- < 2.5 --

7804R, 7804R-EU Angolo 1200 3/8 (10) 88.4 99.4 < 2.5 --

7807R, 7807R-EU Angolo 1800 3/8 (10) 88.4 99.4 < 2.5 --

† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)

‡ KwA = incertezza misurazione 3dB

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la con-

densa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio

del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile

e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi

di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno

16573180 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia

circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:

1. Filtro aria 6. Dimensione della lettatura 10.

Ingrassaggio - durante il

montaggio

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza 11.

Ingrassaggio - attraverso

il raccordo

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile

16571846_ed3 IT-2

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 16571846_ed3

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Druckluft-Bohrmaschinen wurden zum Bohren, Honen, Ausbohren und Lochsägen

entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04580353 im Handbuch, Produktsicher-

heitsinformationen Druckluft-Bohrmaschinen.

Handbücher können von ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Modelle Machart

Nenndreh-

zahl

Kapazität

Spannfutter

Schallpegel dB(A)

(ISO15744)

Schwingungs

(m/s²)

(ISO28927)

rpm inch (mm) † Druck

(Lp)

‡ Stromzu-

fuhr (Lw)Spegel *K

LA410, LA410-EU Reihe 4500 3/8 (10) 81.9 92.9 2.9 0.7

LA411-EU Hebel 1800 3/8 (10) 78.0 -- < 2.5 --

7804R, 7804R-EU Winkel 1200 3/8 (10) 88.4 99.4 < 2.5 --

7807R, 7807R-EU Winkel 1800 3/8 (10) 88.4 99.4 < 2.5 --

† KpA = 3dB Messunsicherheit * K = Messunsicherheit (Schwingungs)

‡ KwA = 3dB Messunsicherheit

WARNUNG

Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards

gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines

bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor

Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen

Anwendung zu bestimmen.

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573180 und Tabelle auf Seite 2.

Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und

m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 5. Schlauchdurchmesser 9. Ölen

2. Regler 6. Gewindegröße 10.Fetten - bei der Montage

3. Schmierbüchse 7. Verbindung 11.Fetten - über Anschlussstück

4. Notabsperrventil 8. Sicherheits-Druckluftsicherung

Otros manuales para 7804R

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Perforar de Ingersoll-Rand

Ingersoll-Rand

Ingersoll-Rand 1 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 5LH1A1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 5RL Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 1 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 6A Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 7LN3A44 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 20LB Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7811G Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7803R Manual de usuario

Ingersoll-Rand

Ingersoll-Rand Skinsulate 7A-EU Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7L Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 7804 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand ATEX Manual de usuario

Ingersoll-Rand

Ingersoll-Rand ARO 7 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7804R Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7AD1 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7802 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand MULTI-VANE 2X Series Guía de configuración

Ingersoll-Rand

Ingersoll-Rand 7802R Manual de usuario

Ingersoll-Rand

Ingersoll-Rand JH40 Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 7802 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand QS Series Manual de usuario

Ingersoll-Rand

Ingersoll-Rand YT28 Manual de usuario

Ingersoll-Rand

Ingersoll-Rand 728JA1 Manual de usuario

Manuales populares de Perforar de otras marcas

Makita

Makita BDF456 Manual de usuario

Black & Decker

Black & Decker LDX220 Manual de usuario

Hitachi

Hitachi DH 40MA Manual de usuario

Challenge

Challenge JO Manual de referencia técnica

Makita

Makita LXFD01 Manual de usuario

Festool

Festool T18+3 Manual de usuario

Milwaukee

Milwaukee M12 FPDX-202X Manual de usuario

EINHELL

EINHELL TE-RH 32 E Manual de usuario

Makita

Makita DHP484 Manual de usuario

Makita

Makita FD05 Manual de usuario

Bosch

Bosch PSB 530 RA Manual de usuario

Maximum

Maximum 054-1359-4 Manual de usuario

Makita

Makita HP332D Manual de usuario

Raider

Raider RDP-HD31H Manual de usuario

Bort

Bort BPM-1400x2 Manual de usuario

Black & Decker

Black & Decker 7266 Manual de usuario

KENT USA

KENT USA TRD1230 Manual de usuario

Bosch

Bosch GSB 19-2 RE Manual de usuario
