快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
快速参考指南
Quick Use Guide
HS3665 系列
无线手持式二维读码器
Wireless Handheld DPM Barcode Scanner
Ver.20231129
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
1
产品规格参数
◆物 理 性 能
外形尺寸
枪体：192.0mmx130.0mmx77.0mm
底座: 246.0mmx100.0mmx93.0mm
重量
枪体：275g 底座：276g
◆电 气 特 性
工作电压
枪体: 4.2VDC±10%
底座(供电): 5VDC±5%
待机电流
150mA
工作电流
310mA
通讯接口
RS232、USB 键盘、USB 仿真串口
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
2
◆无线通讯与电池
电池规格
3.7V/2500mAh
续航能力
9h 以上（间隔 2s, 平均解码 16000 次）
充电时间
6.5h
通讯距离
82m(空旷),28m（室内）
储存容量
2 万条（13 位字符/条）
◆参 数 环 境
工作温度
0° C ~ +45° C
储存温度
-10℃~+50℃
相对湿度
5%~85% 无凝结
防护等级
IP67
环境光免疫
阳光： 10000 Lux、白炽灯：6000 Lux、
荧光灯：2000 Lux
抗震性
可承受多次 1.2 米高度跌落到水泥地面的冲击
（允许偏转 5°）
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
3
◆扫 描 性 能
图像分辨率
1280X1024
照明光源
白色点光源/红色面光源/蓝色面光源
瞄准方式
激光瞄准
视场角
44°（水平），34°（垂直）
读取方向
仰角±60°，斜角±55°
可读取条码类型
可识读符合国家标准和国际标准 的 1D、2D 及堆叠码
最高阅读精度
一维码：3mil，二维码：4mil
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
4
◆扫描距离参数 （单位 mm）
阅读距离
最近距离
最远距离
3.34mil Code 128
25
123
5mil Code 128
22
179
10mil Code 128
6
287
15mil Code 128
6
384
5mil DataMatrix
35
103
6.67mil DataMatrix
25
125
10mil DataMatrix
5
243
15mil DataMatrix
5
254
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
5

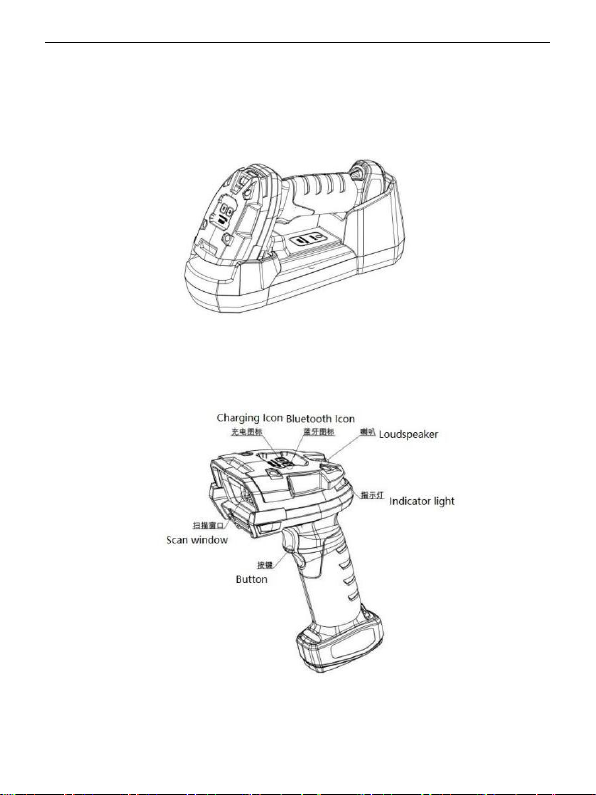

产品示意图
整体外观
主机部分
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
6
通讯底座
底座连接办法
如果是 RS232 线缆，还需要在线缆上接入 5VDC 的电源
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
7
开机/与底座配对连接办法
主机待机后，按下触发按键即可开机
把主机插入底座即可进行配对连接和充电
放置的技巧
放置回底座时枪体的底部与底座的尾部连接时需要些许用力按压，保
证枪体的底部与底座的尾部充分卡紧（拔起时需些许用力方可拿起枪
体），在放置到位的情况下，可以听到轻微咔哒声来确认枪体是否固
定，主要目的是确保不脱落和充电位置接触到位，防止出现不充电的
情况。
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
8
状态说明
描述
LED指示灯
声音提示
震动
提示
读码器
开机（底座
没有上电）
蓝牙图标亮一下蓝灯
喇叭响一声
震动
一下
蓝牙连接中
蓝牙图标蓝灯闪烁
滴滴两声（刚配置完）
\
蓝牙连接
蓝牙图标蓝灯长亮
滴一声
（底座上电通讯）
\
蓝牙断开连接
蓝牙图标蓝灯熄灭
滴滴两声
\
解码成功
绿灯闪一下（上盖后面）
滴一声
震动
一下
传输失败
蓝牙图标蓝灯快速
闪三下，绿灯闪一下
（上盖后面）
滴滴滴三声
震动
一下
充电中
电量图标红灯长亮
\
\
电量不足
\
滴滴滴五声
满电
红灯熄灭
\
\
底座
正常上电
蓝灯长亮
快速参考指南 HS3665 系列
南京比邻智能识别技术有限公司
NANJING BILIN INTELLIGENT IDENTIFICATION TECHNOLOGYCO., LTD.
9
读取技巧
阅读器发出的红色瞄准光束应位于条码正中或者穿越条码， 下
列图示是几种正确的瞄准方式。
阅读器越接近条码，瞄准光束越小；阅读器越远离条码，瞄准光
束越大。如果条码较小，应使阅读器靠近条码；如果条码较大， 阅
读器应离条码远一点，这样更容易正确读取条码。
如果条码反射率较高（例如，镀膜的），您可能需要以某一角度
倾斜阅读器，以便扫描条码。
