DJ 308 - DJ 310
manuale d’istruzioni /
owner’s manual
IMPORTANTE
Leggete attentamente queste istruzioni pri-
ma di installare i diusori: vi aiuteranno ad
ottenere le migliori prestazioni.
POSIZIONAMENTO
Evitate di collocare i diusori vicino a fonti di
calore, in zona esposta a polvere o umidità.
Scegliendo la posizione, tenete presente
che le caratteristiche acustiche del locale
giocano un ruolo importante nella riprodu-
zione del suono:
• un ambiente con pochi mobili e/o grandi
superci vetrate incrementa le alte frequen-
ze;
• un ambiente con molti mobili e/o tappeti/
tendaggi assorbe le alte frequenze;
• posizionando il diusore vicino ad una
parete o un angolo si rinforzano le basse
frequenze;
• non inserire i diusori all’interno di nic-
chie, ciò potrebbe alterare la risposta in
frequenza; se ciò non può essere evitato,
posizionare la parte anteriore del box fuori
dalla nicchia.
IMPORTANT
Please read carefully these instructions be-
fore setting up your loudspeakers: you will
be able to obtain the best performances.
POSITIONING
Do not place the speakers near to heat
sources and away from dust or moisture.
Choosing the position, remember that the
acoustical characteristics of the listening
room play an important role in the sound
quality:
•
a room with not much furniture and/or
with large windows increases the high fre-
quencies;
•
a room with a lot of furniture and/or car-
pets and curtains decreases the high fre-
quencies;
•
placing the speaker close to a wall or a
corner, the low frequency level will increase;
•
do not place the speaker in a niche: the
frequency response can be changed; if this
location cannot be avoid, put the front pan-
el of the speaker outside the niche.
2
If the speakers are placed on a shelf or
furniture unit, the supplied adhesive pads
may be attached to the underside of the
cabinet.
Se i diffusori sono posti su una mensola o
su un mobile, è bene applicare sul fondo
dei box i gommini adesivi in dotazione.
COLLEGAMENTO
Vericate attentamente che l’impedenza di
carico non sia inferiore a quella accettata
dall’amplicatore. Inoltre, è bene che tutti i
collegamenti siano fatti con l’amplicatore
spento.
Collegate i diusori all’amplicatore con
cavo di buona qualità; la sezione deve es-
sere proporzionata alla lunghezza: 1,5 mil-
limetri quadri sino a tre metri, a 2,5 mm per
lunghezze superiori.
Rispettate le polarità: eventuali errori di
fase (inversione di polarità) possono ridurre
le prestazioni del sistema audio. Abitual-
mente il colore rosso e/o il segno “+” indi-
cano il positivo, il colore nero e/o il segno
“-” indicano il negativo.

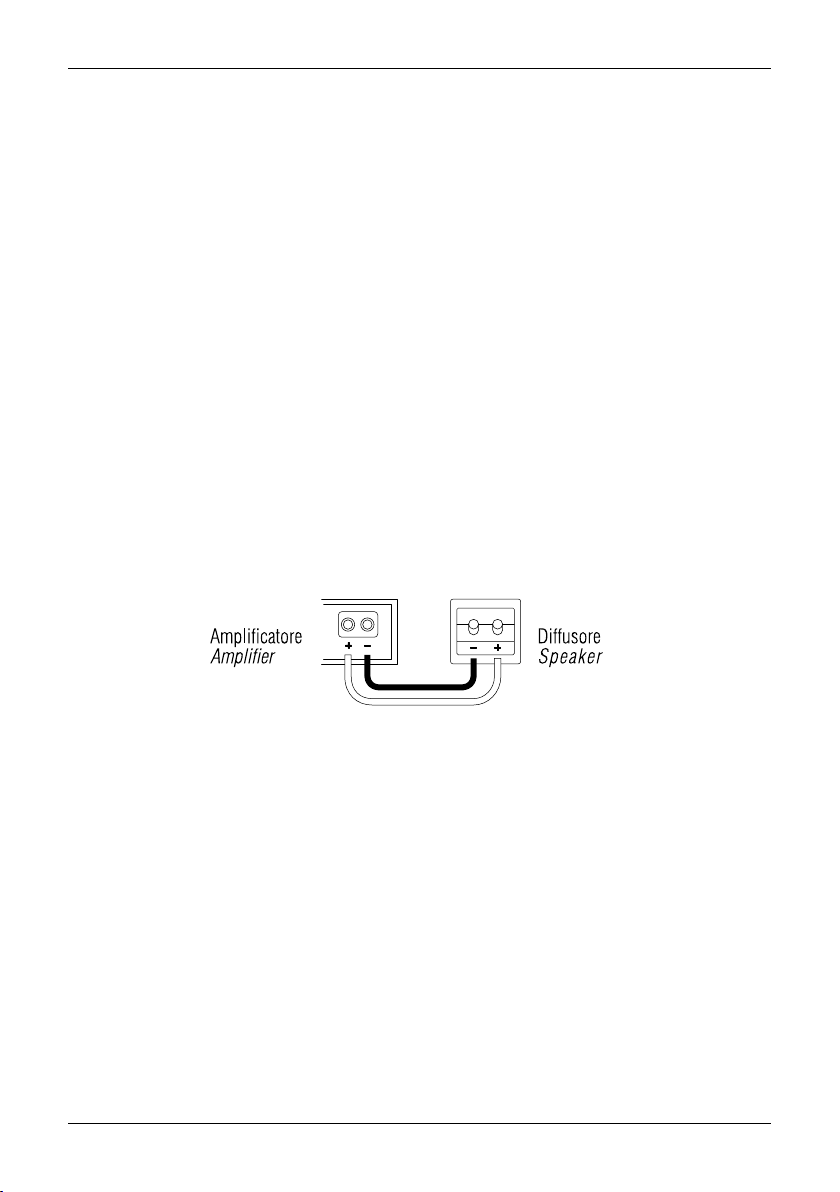

LINKING
Make sure that the load’s impedance on
each channel is not lower then the ac-
cepted one from your amplier. As well,
all connections should be made with the
amplier switched o.
Link the speakers by using good quality
cables; the cable cross section have to be
proportionate to their length: 1,5 square
millimeters up to three metres, 2,5 mm for
greater lengths.
Keep the polarities: in the event of wrong
phase (opposite polarity) the performanc-
es of the audio system can be reduced.
Usually the positive is marked with the
red color and/or the “+” sign, the negative
with the black and/or the “-” sign.
3
RODAGGIO
Il suono di tutti i diusori migliora con il
tempo: le prestazioni ottimali si ottengono
solo dopo alcune decine di ore di ascolto.
MESSA A PUNTO
Prima di eettuare la messa a punto del
sistema, controllate nuovamente tutti i col-
legamenti e le polarità.
Fate riferimento al manuale di istruzioni del
vostro amplicatore per regolare i livelli dei
diusori e/o per eventuali ulteriori controlli.
Spostate i diusori all’interno della stanza
per individuare la posizione che fornisce
le migliori prestazioni, anche piccoli cam-
biamenti possono fornire grandi dierenze
acustiche.
Inoltre, provate a ruotare i diusori per in-
dividuare la posizione che ore la migliore
immagine acustica.
RUNNING-IN
The sound of all speakers improves with
the time: the better performances can be
matched just after several hours of listening.
FINE TUNING
Before fine tuning, please check that all
the connections in the installation are
correct and the polarities too.
Follow the instruction manual of your
amplifier to adjust the speaker levels
and/or further controls.
To locate the position supplying the best
performances, try to move the speakers
inside your listening room, even small
differences can supply important acous-
tical changes.
As well, try to rotate the speakers to find
the position offering the right acoustical
scene.
4
SUGGERIMENTI
Vi suggeriamo di conservare l’imballo ori-
ginale: eventuali danni da trasporto causati
da un imballaggio non corretto non sono
coperti da garanzia, anche in caso di
assistenza.
I diusori sono provvisti di griglia frontale
per proteggere gli altoparlanti. E’ possibile
l’uso senza la griglia, ma raccomandiamo
questa protezione per evitare danni acci-
dentali ai componenti.
NON toccate gli altoparlanti, in particolare
il tweeter, perché si possono danneggiare.
Il cabinet ha solo bisogno di essere spol-
verato; se necessario, utilizzate un panno
umido.
SUGGESTIONS
We suggest you to retain the original
packing for future use: the freight dam-
ages due to incorrect packaging shall
not be covered by the warranty, in the
event of servicing too.
The speakers are equipped with a front
grille to protect drivers. It is possible to
use them without this grille, but we rec-
ommend this protection to prevent acci-
dental damage to the drivers.
Do NOT touch the loudspeakers, espe-
cially the tweeter, as damage may easily
result.
Usually, the cabinet only requires dusting;
if needed, just use a damp cleaning cloth.
DJ 308 DJ 310
diffusore acustico
/ speaker system
3-way 3-way
tipo di carico /
enclosure load
bass-reflex bass-reflex
amplificatore suggerito
/ suggested amplifier
watt 30
÷
140 30
÷
160
impedenza /
amplifier load impedance
ohm 4
÷
8 4
÷
8
risposta in frequenza /
frequency response
hertz 40
÷
22000 38
÷
22000
sensibilità /
sensitivity
(2.83 V / 1 m) dB 93 94
diametro del woofer /
woofer diameter
mm 230 275
diametro del midrange /
midrange diameter
mm 135 135
diametro del tweeter /
tweeter dome diameter
mm 26 26
altoparlanti schermati /
shielded loudspeakers
yes yes
frequenza di crossover /
crossover frequency
hertz 500 / 3500 500 / 4000
dimensioni /
dimensions
mm 270 x 550 x 285 320 x 620 x 295
peso /
weight
Kg 9.5 14.1
5
RICICLAGGIO
• Al termine della durata, il presente prodotto deve essere riciclato/smaltito in modo ecolo-
gico, in conformità alla legislazione vigente.
• Il simbolo del bidone della spazzatura barrato indica che il presente prodotto rientra
nell’ambito della Direttiva UE “Riuti di Apparecchiature Elettriche ed Elettroniche” (RAEE)
e della Direttiva UE “Restrizione dell’uso di determinate sostanze pericolose nelle appa-
recchiature elettriche ed elettroniche” (ROHS), non ne è quindi consentito lo smaltimento
insieme ai riuti domestici.
• Infatti, a tutela dell’ ambiente e della salute umana, i riuti di apparecchiature elettriche
ed elettroniche devono essere sottoposti ad uno specico trattamento, indispensabile per
evitare la dispersione degli inquinanti contenuti all’interno delle apparecchiature stesse.
• Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i riuti di apparecchiature
elettriche ed elettroniche sono composti, riducendo cosi l’utilizzo di risorse naturali nonché
la quantità di riuti da smaltire.
• Coral Electronic srl, in qualità di produttore di questa apparecchiatura, è impegnato nel -
nanziamento e nella gestione di attività di trattamento e recupero dei riuti di apparecchiature
elettriche ed elettroniche compatibili con l’ambiente e con la salute umana.
• E’ responsabilità dell’utilizzatore del prodotto provvedere al conferimento dello stesso al
centro di raccolta di riuti di apparecchiature elettriche ed elettroniche predisposto dal Co-
mune di residenza o al centro di raccolta locale. I competenti uci comunali possono fornire
maggiori informazioni sui centri di raccolta.
• Qualora l’utilizzatore avesse deciso di acquistare un nuovo prodotto, di tipo equivalente
e destinato a svolgere le stesse funzioni di quello da smaltire, potrà portare la vecchia ap-
parecchiatura elettrica/elettronica al punto vendita presso cui eettua il nuovo acquisto: il
rivenditore sarà tenuto a ritirare gratuitamente la vecchia apparecchiatura.
• L’abbandono ed il deposito incontrollato di riuti di apparecchiature elettriche/elettroniche
sono puniti con sanzioni amministrative pecuniarie, salvo che il fatto costituisca reato più
grave.
RECYCLING
At end of life, you must ensure that this product is disposed o in accordance with the laws
in force in your country. The crossed-out wheelie bin symbol means that this product falls
under the scope of the E.U. “Waste Electrical and Electronic Equipment” (WEEE) directive
and “Restriction Of the use of certain Hazardous Substances in electrical and electronic
equipment” (ROHS) directive and should not be disposed o with your household waste.
6
GARANZIA
La Coral Electronic garantisce le caratteristiche ed il perfetto funzionamento di questo appa-
recchio. Qualora tuttavia, per un qualsiasi motivo non imputabile ad uso improprio, erronea
installazione o manomissione, esso dovesse presentare difetti di funzionamento, l’acqui-
rente potrà usufruire dell’assistenza tecnica gratuita per il periodo di due anni dalla data di
acquisto, certicata dal documento di vendita. In caso di necessità, l’acquirente consegnerà
l’apparecchio accuratamente imballato, preferibilmente nell’imballo originale, al rivenditore
presso il quale è stato eettuato l’acquisto, che provvederà all’inoltro al nostro centro assi-
stenza. In alternativa, l’acquirente potrà inviare a proprie spese l’apparecchio direttamente al
nostro laboratorio. In ogni caso l’apparecchio dovrà essere accompagnato dal documento
di vendita.
Prima di usufruire del servizio assistenza, oppure in caso di dubbi relativi al funzionamento
ed all’utilizzo dell’apparecchio, consigliamo di rileggere attentamente le istruzioni.
WARRANTY
Coral Electronic guarantees characteristics and perfect operation of its products. Coral Elec-
tronic will replace those parts which should prove defective within two years from the date
of purchase, certied by the sales receipt. The warranty is void in case of misuse or illegal
opening.
For more details, please contact the ocial distributor in your country.
7
Ci riserviamo il diritto di modificazioni senza preavviso. Decliniamo ogni responsabilità per eventuali errori o imprecisioni.
We reserve the right to change the specifications without notice. We decline each liability for any mistake or inaccuracy.
Indiana Line is a brand of Coral Electronic - 10098 Rivoli - Torino - Italy - www.indianaline.it
Este manual sirve para los siguientes modelos
1
Tabla de contenidos
Otros manuales de Oradores de Indiana Line
Indiana Line
Indiana Line Luna Bianca Manual de usuario
Indiana Line
Indiana Line Nano Manual de usuario
Indiana Line
Indiana Line DIVA Series Manual de usuario
Indiana Line
Indiana Line RD 260 Manual de usuario
Indiana Line
Indiana Line TESI Q Manual de usuario
Indiana Line
Indiana Line Luna Bianca Manual de usuario
Indiana Line
Indiana Line BASSO 840 Manual de usuario
Indiana Line
Indiana Line DJ 808 Manual de usuario
Indiana Line
Indiana Line Diva 650 Manual de usuario
Indiana Line
Indiana Line Diva 650 Manual de usuario
Indiana Line
Indiana Line DIVA Manual de usuario
Indiana Line
Indiana Line Diva 650 Manual de usuario
Indiana Line
Indiana Line DJ Series Manual de usuario
Indiana Line
Indiana Line TESI Q Manual de usuario
Indiana Line
Indiana Line SQ 250 Manual de usuario
Indiana Line
Indiana Line Diva 650 Manual de usuario
Indiana Line
Indiana Line TESI Q Manual de usuario
Indiana Line
Indiana Line DIVA 252 Manual de usuario
Indiana Line
Indiana Line DJ 308 Manual de usuario
Indiana Line
Indiana Line Zero Manual de usuario
