Indesit CDE 12 X Manual de usuario

typ modelu:

CDE12X

Kod handlowy:

27226

mod.CDE12X page 2

Informacje Główne

Przewodnik Dokumentacji Technicznej

----------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------

Możesz tutaj odnaleźć podstawowe informacje ułatwiające korzystanie z dokumentacji technicznej

1. Modele tej samej gamy posiadają wspólne rysunki, które przedstawiają najbogatszy zestaw części; generalnie wybrany model

niekoniecznie posiadać będzie w spisie częsci wszystkie pozycje przedstawione na rysunku

2. Niektóre części nie mogą być przedstawione bezpośrednio na rysunku (instrukcje użytkownika, zestawy montażowe itd..).

Można je odnaleźć w liście części pod pozycją gdzie są zainstalowane lub pod pozycją 09

3. W prawym górnym rogu każdego rysunku widnieje numer seryjny wskazujący początek produkcji danej gamy urządzeń.

Niektóre modele mogą posiadać więcej niż jeden rysunek dla podanej kategorii, każdy inny dla róznych numerów seryjnych.

4. Rysunki złożeniowe mogą wymagać dalszych uaktualnień po ich publikacji. Nowe części zostaną dodane do odpowiednich

oznaczeń numerycznych rysunku. Oznaczenie kodowe modyfikacji rysunku zawarte jest w ostatnich 4 cyfrach numeru seryjnego

przedstawionego w prawym górnym rogu rysunku.

5. Lista części odnosząca się do danego rysunku zawiera spis części tylko dla wybranego modelu; dostępne są dodatkowe

informacje dla każdej części.

REF. Numer referencyjny do tabeli; SUBSTUTUT: lista części które zastępują dany kod zachowując takie same charakterystyki

funkcjonalne

KOD HANDLOWY: lista wariantów modelu (pokazana w nazwie modelu) gdzie dana część jest zastosowana; UWAGA: kod

informacji potrzebny do interwencji, prześledź zmiany aby poprawnie ustalić kod części

6. Niektóre notatki techniczne są ogólne dla danej sekcji, zatem nie mogą być związane tylko konkretnej części. Aby poruszać się

w dokumentacjach modelu sprawnie, pomocne jest czytanie notatek i monitorowanie uaktualnień dokumentacji.

7. Okładka dokumentacji technicznej przedstawia model sprzętu oraz jego kod handlowy.

mod.CDE12X page 3

1140130 rysunki

mod.CDE12X page 4

1140130 Lista części

Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod

000 C00056262 1 x C00087354 installation hinge kit

000 C00084868 door fixing - template

000 C00087868 upper cover

000 C00087967 user instructions booklet i-gb-f-d

000 C00087968 user instructions booklet nl-e-p

001 C00084883 cabinet cover

002 C00084808 1 x C00090573 cabinet white n1040276

1 x C00116543

002 C00090573 1 x C00116543 cabinet white

003 C00065186 1 x C00091882 sworzeń obrot. kasety 108.5x5

004 C00087813 control panel + handle

005 C00084811 pushbutton white

006 C00087812 tarcza pokrętła timer 'cde12x'

007 C00084812 1 x C00087814 components / timer knob white n1040241

007 C00087814 pokrętło timera biał. kit 'cde12x' n1040241

008 C00064512 pokrętło temperatury biał.

008 C00082822 pokrętło (zestaw) temporizzatore

010 C00045655 podkładka regulacji magnetycznej

011 C00033428 magnes 'parallelogramma'

012 C00045656 wspornik magnetyczny 's-

013 C00024221 pierścień benzing d.4

014 C00087818 1 x C00116585 door frame and glass assy

015 C00065250 1 x C00116580 zestaw otwier. drzwicz.'lvb2000'

016 C00056248 1 x C00087353 rubber buffer h=25,5 mm grey

017 C00056261 zawias drzwi 'lb6tit'

018 C00055738 2 x C00087348 podstawa zawias grubość 7,8 mm

019 C00055735 wspornik zawiasu

020 C00084810 1 x C00110512 foot - rear m8 x 37 mm

021 C00084867 zestaw podstawy umyw. do

022 C00074149 1 x C00256725 śruba m4x9 tesrfr

023 C00064541 zawias drzwiczek 180['lvb2000' n1040349

024 C00065185 śruba m4,5x8 timer oraz

025 C00046666 kołnierz rury spustowej'ab636tx'

026 C00003144 nakładka na otwór d.11 mm

026 C00065871 nakładka na otwór

mod.CDE12X page 5

1140130 Lista części

Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod

027 C00064501 1 x C00099313 płyta tylna biała'lvb2000'

1 x C00116923

028 C00084817 zatyczka pom. hardware

029 C00046667 ogranicznik kabla 'ab636tx' n1040282 80272260000

029 C00064550 drain hose holder

029 C00091904 cable clamp hose 80272260030

032 C00064539 płyta zawias 'lvb2000'

033 C00085004 1 x C00084867 door strip - white

035 C00086464 1 x C00087348 rozpórka zawiasu grubość 3mm

1 x C00087350

1 x C00087353

036 C00058277 1 x C00058030 bolt plate

037 C00058030 zestaw ustalaj. magnesu'lb12'

037 C00058278 1 x C00058030 bolt plate support

099 C00077411 opakowanie zestawu '46lt-soc'

mod.CDE12X page 6

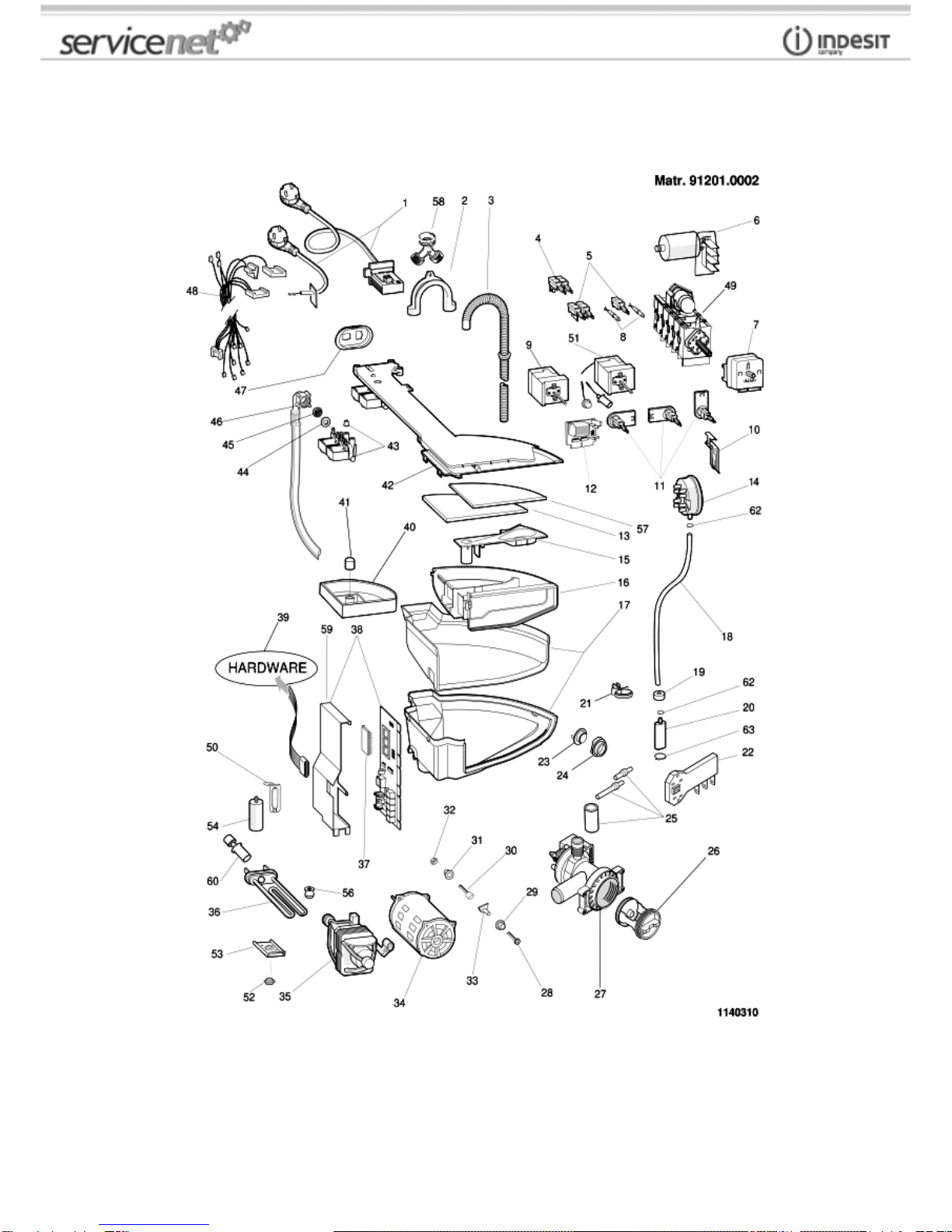

1140310 rysunki

mod.CDE12X page 7

1140310 Lista części

Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod

001 C00064563 kabel zasilający 3x1 schuko 1,5 m n1040276

001 C00091633 kabel zasil.3x1 schuko 1,5m+filtr

002 C00019902 wspornik rury spustowej spiraln.

003 C00027466 rura spustowa spir.strony pompy

005 C00058465 wyłącznik (double pole) on-off

005 C00075445 wyłącznik na n1040229

n1040246

005 C00088394 wyłącznik na idc

006 C00064559 filtr tłumiący + listwa

007 C00083916 programator elbi 1665 rast.2 8

008 C00057635 lampka kontrolna czerw. otwory n1040229

008 C00074501 lampa kontrolna czerwona 12 v n1040229

008 C00086663 lampka kontrolna czerw. 12v rast

008 C00089025 lampka kontrolna czerw. 230v

010 C00064537 1 x C00263210 support - pressure switch

011 C00057242 potencjometr 8 zakres.

011 C00085195 1 x C00143096 potencjometr 8 zakres. idc rast 2,5

013 C00065733 wspornik opisu programów 'al89x'

014 C00080666 presostat 1l.+zabezp.przed 80272260000

014 C00088393 presostat 1l.+ 90-65 zabezp.przed n1040282 80272260000

014 C00092262 1 x C00110327 prestostat 1l 70-45+zabezp.przed 80272260030

015 C00046154 pokrywa dodatki niebieska

016 C00046148 1 x C00281253 pojemnik na detergent obrot. zest.

017 C00064529 lej 'lvb2000' n1040282 80272260000

017 C00092176 lej do kasety obrotowej evo ii 80272260030

018 C00041785 1 x C00144077 rura syfonu 540 mm.'wdn2067wf' n1040282 80272260000

018 C00092170 1 x C00041785 rura presostatu l=470 mm evo ii 80272260030

019 C00019755 anti-vibration bush (foam)

020 C00064532 1 x C00092173 air trap n1040282 80272260000

020 C00092173 syfon dla rury oko 80272260030

021 C00064530 clip-pressure switch tube

022 C00011140 mikroelement opóźniający n1040229

022 C00056511 self-tapping screw 8p x 12,7 zc

022 C00085194 mikroelement opóźniający idc 3

023 C00053573 sonda-temperatury dialogic biał.

mod.CDE12X page 8

1140310 Lista części

Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod

024 C00014917 uszczelnienie termostatu'ls312

024 C00020181 zatyczka otworu termostatu 'ar414'

026 C00045027 filtr pompy zestaw

027 C00080667 pompa samoczysz.kom.wstęp. n1040282 80272260000

027 C00092264 pompa kom.wstęp.wd 80272260030

028 C00074152 bolt m6x30

028 C00084029 bolt motor m6x34

029 C00074151 tuleja sworznia silnika

030 C00074153 spacer motor support l= 187 mm

032 C00040932 nakrętka samoblokująca m6

035 C00043430 1 x C00097257 obrotomierz siln.ice

035 C00047317 1 x C00196539 szczotk. siln.ice

035 C00074221 silnik kolektora 1200 obr.'lvb2000' n1040258

036 C00064556 opornik z termobezpiecznikiem n1040300 80272260000

036 C00066086 opornik z termobezpiecznikiem 80272260030

037 C00087971 1 x C00092718 eeprom cde12x 80272260000 n1040282 80272260000

n1040300

037 C00092718 eeprom cde12x software 80272260030

038 C00080668 1 x C00093153 moduł pot. bez eeprom n1040229

038 C00089416 1 x C00093158 moduł zasilający idc bez eeprom

039 C00066292 insulated tweezers

039 C00077454 1 x C00084566 housing seriale lb2000-pc white

039 C00084943 1 x C00099862 serial cable lb2000 - pc n1040211

n1040317

040 C00046152 1 x C00287239 zbiorniczek na dodatki do kasety

041 C00046157 zatyczka pojemnika na deterg

042 C00087972 hopper cover 1e 3u 3ev

043 C00064534 uszczelnienie leja'lvb2000'

043 C00087975 elektrozaw. potrójny 1we-3wy

044 C00005572 uszczelnienie rura doprow.

045 C00005781 filtr rura doprow.

046 C00003070 rura doprowadzająca 1,5m

047 C00084840 electrovalve support 1 ev

048 C00087816 wiring n1040276

048 C00090778 wiring n1040229

mod.CDE12X page 9

1140310 Lista części

Ref. kod Od S/N Do S/N Zamiennik opis Notatka kod

056 C00058523 zestaw prowadnica opor. 'als748tx'

058 C00009416 y junction (water inlet fork)

059 C00075941 wspornik modułu 'lb2000'

062 C00092412 zacisk

063 C00008612 tube clamp 34,6-36,4

mod.CDE12X page 10
