IKEA CS300RQ02 Guía de configuración

COOKTOP, BURNER AND GRATE PARTS

For Models: ICS300RQ02, ICS300RS02

(Designer White) (Stainless)

07−07 Litho in U.S.A. (amd) Part No. W10156604 Rev. A

30" GAS COOKTOP

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

3192098 Wiring Diagram

W10131955

Installation

Instructions

W10086230

Owners Manual

Safe Cooking Tips

3191638 English

9759133 French

9759440 LP Conversion

Instructions

2 Panel, Control

9759873 White

9759872 Stainless

3 Cooktop

3191243 White

3191288 Stainless

4 Cap, Burner

6K (1)

3191898 Black

3191899 Gray

9.5K (2)

3191901 Black

3191903 Gray

12.5K (1)

3191904 Black

3191905 Gray

5 Grate (4)

9761231 Black

9761232 Gray

6 Knob, Control (4)

9758788 Black

9758787 White

7 9760045 Seal, Foam

8 Holder, Orifice

(Includes 13 & 14)

4456621 Auxi

4456620 Semi Rapid

4456619 Rapid

9 Head, Burner

4455979 RF

9760037 LR, RR

4455981 LF

10 4449809 Screw

11 3368921 Screw

Following Parts Not Illustrated

Harness, Wire

Ignitor

4456626 15"

4456627 28"

BURNER BOX, GAS VALVES, AND SWITCHES

For Models: ICS300RQ02, ICS300RS02

(Designer White) (Stainless)

W10156604

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

1 4455917 Bracket, (2)

Cooktop mounting

2 9759354 Pipe, Manifold

3 4456905 Harness & Switches

4 8522423 Spark Module

5 Valve, Burner

4456817 Large (3)

4456816 Small (1)

6 9763116 Power Cord

7 FE02349 Bushing, Cord

8 3177991 Screw, Ground

9 8523704 Bolt, Gas Valve

10 3191318 Tubing, Burner

RR & RF

11 3192491 Bracket, Manifold

12 3191320 Tubing, Burner

LR & LF

W10131956

Regulator, Pressure

14 4456780 Box, Burner

15 3196160 Screw

16 4449809 Screw

17 8286099 Rail, Burner (2)

18 3191387 Seal, (4)

Switch Cover

19 3400843 Screw

20 3400093 Screw

Following Parts Not Illustrated

and Optional Parts Not Included

3192741 Gas Conversion Kit

(Natural Gas To

LP Gas)

Este manual sirve para los siguientes modelos

Otros manuales de Placa de cocina de IKEA

IKEA

IKEA DATID HGA4K Manual de usuario

IKEA

IKEA HACKSTAD Manual de usuario

IKEA

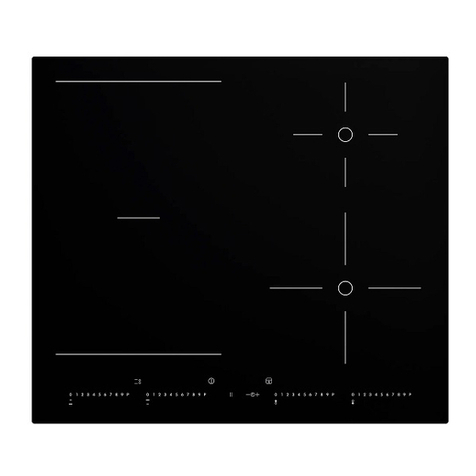

IKEA OTROLIG Manual de usuario
