IFM Electronic EFECTOR 500 PD70 Series Manual de usuario

Bedienungsanleitung

Operating instructions

Notice utilisateurs

Elektronischer

Drucksensor

Electronic pressure

sensor

Capteur de pression

électronique

PD70XX

DEUTSCHENGLISHFRANÇAIS

Sachnr. 701721/01 11/02

Sicherheitshinweise

Lesen Sie vor der Inbetriebnahme des Gerätes die

Produktbeschreibung. Vergewissern Sie sich, daßsich das

Produkt uneingeschränkt für die betreffende Applikationen

eignet.

Die Mißachtung von Anwendungshinweisen oder technischen

Angaben kann zu Sach- und/oder Personenschäden führen.

Prüfen Sie in allen Applikationen die Verträglichkeit der

Produktwerkstoffe (s. Technische Daten) mit den zu messen-

den Druckmedien.

DEUTSCH

Inhalt

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5

Schaltpunkt teachen . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Ausgangsfunktion umschalten . . . . . . . . . . . . . . . . . . . Seite 6

Inbetriebnahme / Betrieb . . . . . . . . . . . . . . . . . . . . . . . Seite 6

Menüpunkte / einstellbare Parameter . . . . . . . . . . . . . Seite 12

Funktionsweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Hysteresefunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

Fensterfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

Technischen Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

Maßzeichnung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 50

Menü-Übersicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 51

Eingestellte Parameterwerte . . . . . . . . . . . . . . . . . . . Rückseite

1 Bestimmungsgemäße Verwendung . . . . . . . . . . . . . Seite 4

6 Technik-Information / Funktionsweise / Parameter Seite 12

3 Sensor mit Anzeige- / Programmiergerät PP2000 . . Seite 7

2 Sensor mit Teach-Funktion (Auslieferungszustand) Seite 5

4 Frei konfigurierter Sensor mit 2 Schaltausgängen . Seite 9

5 Frei konfigurierter Sensor mit Teach-Funktion . . . Seite 10

Der Drucksensor erfaßt den Systemdruck und erzeugt Ausgangs-

signale entsprechend der eingestellten Ausgangskonfiguration.

Einsatzbereich

Druckart: Relativdruck

Vermeiden Sie statische und dynamische Überdrücke, die den

angegebenen Überlastdruck überschreiten.

Schon bei kurzzeitiger Überschreitung des Berstdrucks kann das

Gerät zerstört werden (Verletzungsgefahr)!

Berstdruck

Zulässiger

Überlastdruck

Meßbereich

Bestell-

nummer

1 000

PSI

bar

kPa

PD7024

0 ... 10 50 150

0 ... 145 725 2 000

0 ... 1 000 5 000 (5 MPa) 15 000 (15 MPa)

PSI

bar

kPa

PD7026

0 ... 2,5 20 50

0 ... 36,3 290 725

0 ... 250 2 000 (2 MPa) 5 000 (5 MPa)

Bestimmungsgemäße Verwendung

DEUTSCH

Grundeinstellung

Montage

Stellen Sie vor Ein- und Ausbau des Sensors sicher, daß die

Anlage druckfrei ist.

Schrauben Sie den Sensor in einen G¼ Prozeßanschluß. Empfohlenes

Anzugsdrehmoment: 25 Nm (max. 50 Nm).

Elektrischer Anschluß

Das Gerät darf nur von einer Elektrofachkraft installiert werden.

Befolgen Sie die nationalen und internationalen Vorschriften zur

Errichtung elektrotechnischer Anlagen.

Spannungsversorgung nach EN50178, SELV, PELV.

Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät

anschließen.

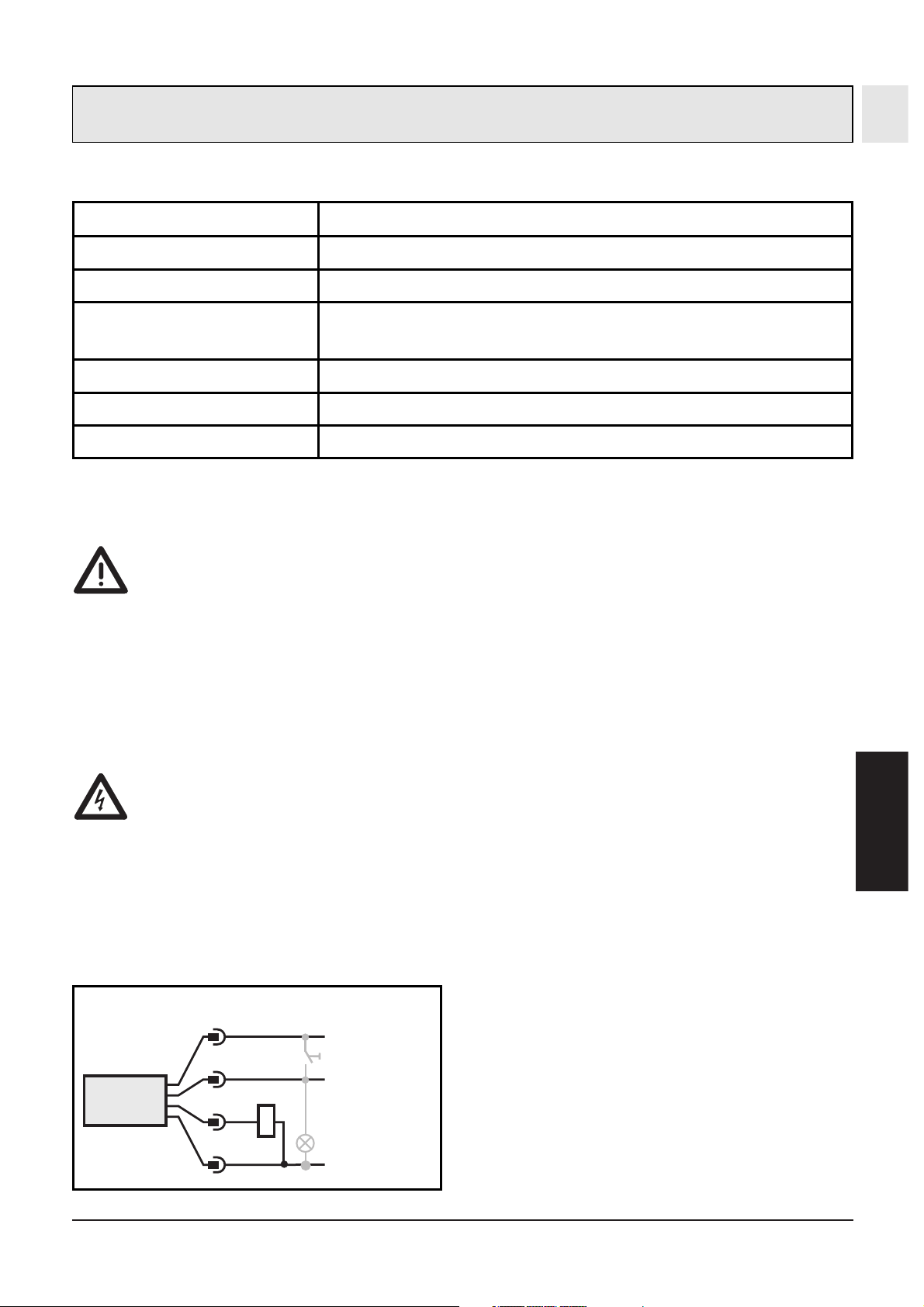

Anschlußbelegung:

Sensor mit Teach-Funktion (Auslieferungszustand)

L-

L+

OUT

IN (Teach)

Schaltpunkt (SP) 25% des Meßbereichsendwerts;

(wird durch Teach-Vorgang neu eingestellt)

Hysterese 2% vom Meßbereichsendwert

Schaltfunktion

1 Teach-Eingang

Verzögerungszeit

Dämpfung

Schließer (umschaltbar auf Öffner)

zum Abgleich auf Druck-Sollwert (Pin 2)

1 Schaltausgang Halbleiterausgang, p-schaltend (Pin 4)

0 s

0,06 s

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun),

2=WH(weiß),

3 = BU (blau),

4 = BK (schwarz)

2Schaltpunkt teachen

Ausgangsfunktion umschalten

(Schließer →Öffner oder Öffner →Schließer)

Fehlermeldung:

War der Vorgang nicht erfolgreich

•z. B. Teach-Vorgang zu kurz oder zu lang, oder

•Systemdruck außerhalb des Meßbereichs

blinkt die LED des Sensors schnell (8 Hz). Pin 2 gibt kein

Bestätigungssignal. Die vorhergehende Einstellung bleibt erhalten.

Inbetriebnahme / Betrieb

Prüfen Sie nach Montage, elektrischem Anschlußund Teachvorgang,

ob das Gerät sicher funktioniert.

Betriebsanzeige am Sensor:

Stellen Sie den Druck-Sollwert ein und halten Sie ihn konstant.

Legen Sie Betriebsspannung (+UB)

an Pin 2 (min. >2s, max. <5s).*

Die LED des Sensors blinkt

mit 2Hz ( ).

Nach dem Teachvorgang gibt Pin 2

ein 2s langes Signal aus

(= Bestätigung des Teachvorgangs).**

L-

L+

>2 ... <5s 2s

Legen Sie Betriebsspannung (+UB)

an Pin 2 (min. >5s, max. 10s).*

Die LED des Sensors blinkt

zuerst mit 2Hz ( ),

nach 5s mit einem 1Hz-Doppelflash

()

Nach dem Umschalten gibt Pin 2 ein

2s langes Signal aus (= Bestätigung

des Umschaltvorgangs).**

L-

L+

>5 ... 10s 2s

*durch Taster vor Ort, Ferntaster oder SPS

**Sie können das Signal mit einer SPS auswerten oder mit ihm eine Signal-

leuchte betreiben (Imax = 250 mA)

LED grün

LED gelb

EIN = Gerät ist betriebsbereit

EIN = der betreffende Ausgang ist durchgeschaltet

Wird der Sensor mit einem Anzeige-/ Programmiergerät verbunden,

•wird er von diesem Gerät mit Betriebsspannung versorgt,

•überträgt er seine Daten kontinuierlich an dieses Gerät (Meßwerte,

Auswertesignale und Parameter-Einstellungen).

Es bieten sich damit folgende Möglichkeiten:

•Fernanzeige

Anzeige des aktuellen Systemdrucks (in bar, PSI, MPa oder kPa)

durch ein LED-Display

•Fernauswertung

Ausgabe von 2 Ausgangssignalen (bzw. 1 Signal bei Teach-Betrieb)

entsprechend der eingestellten Ausgangskonfiguration.

•Fernabgleich

Abgleich auf aktuellen Systemdruck durch Teachfunktion.

•Programmierung / Fernprogrammierung des Sensors

Parameter können eingestellt werden vor Einbau und

Inbetriebnahme des Sensors oder während des laufenden Betriebs.

Zum Programmiervorgang: →Bedienungsanleitung des

Programmiergeräts.

Wenn Sie Sensor und PP2000 außerhalb der Anlage betreiben:

Verwenden Sie zur Spannungsversorgung ein geeignetes Netzgerät

(Betriebsspannung: 18 ... 30 V DC).

DEUTSCH

3Sensor mit Anzeige-/ Programmiergerät PP2000

L-

L+

OU1

OU2 / IN (Teach)

Anschlußbelegung PP2000

Wenn Sie PP2000 fest verdrahten: Schalten Sie die Anlage span-

nungsfrei bevor Sie das Gerät anschließen.

Wenn Sie PP2000 mobil in der laufenden Anlage verwenden:

Verbinden Sie PP2000, Sensor und Anlage nur über

Steckverbindungen! Lösen Sie Steckverbindungen nicht, wenn

sie unter Spannung stehen.

Fehleranzeigen während des Betriebs

PP2000PP70xx

L-

L+

OU1

OU2

2 x Out p-schaltend n-schaltend

Teachsignal und Bestätigungssignal bei pnp-Betrieb = +UB

Teachsignal und Bestätigungssignal bei npn-Betrieb = -UB

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

L-

L+

PP2000PP70xx OUT

IN (Teach)

Teach-Betrieb, 1 x Out p-schaltend n-schaltend

Überlastdruck (= Meßbereich des Sensors überschritten)

Unterlastdruck (= Meßbereich des Sensors unterschritten)

(blinkend): Kurzschlußin Schaltausgang 1 / 2;

der betreffende Ausgang ist abgeschaltet

Stellen Sie folgende Parameter ein:

•Schaltpunkte und Rückschaltpunkte (SP1, rP1, SP2, rP2)

•Schaltfunktion der Ausgänge (OU1, OU2)

Sie können zusätzlich einstellen:

•Verzögerungszeit und Dämpfung für die Schaltausgänge (dS1, dr1,

dS2, dr2, dAP)

•Schaltlogik: p-schaltend oder n-schaltend (P-n)

Befolgen Sie die Hinweise für Montage und Elektrischen

Anschluß(Seite 5).

Schließen Sie das Gerät entsprechend der Konfiguration an:

Püfen Sie nach Montage, elektrischem Anschlußund

Programmierung, ob das Gerät sicher funktioniert.

DEUTSCH

L-

L+

OU1

OU2

2 x p-schaltend

L-

L+

OU1

OU2

2 x n-schaltend

Adernfarben bei ifm-Kabeldosen:

1 = BN (braun), 2 = WH (weiß), 3 = BU (blau), 4 = BK (schwarz)

Frei konfigurierter Sensor mit 2 Schaltausgängen

Ausgang 1 Ausgang 2

Schaltfunktion

(Ausgang 1 und Ausgang 2;

Funktion getrennt je Ausgang

einstellbar)

Hysteresefunktion / Schließer (Hno)

Hysteresefunktion / Öffner (Hnc)

Fensterfunktion / Schließer (Fno)

Fensterfunktion / Öffner (Fnc)

Stellen Sie folgende Parameter ein:

•Hysterese / Breite des Fensters (SP1,rP1)

•OU2 =tch (konfiguriert Pin 2 als Teach-Eingang)

•Schaltfunktion für Ausgang 1 (OU1)

Sie können zusätzlich einstellen:

•Verzögerungszeit und Dämpfung für Ausgang 1 (dS1, dr1, dAP)

•Schaltlogik: p-schaltend (PnP) oder n-schaltend (nPn)

Arbeiten Sie mit Hysteresefunktion (Hno oder Hnc), stellen Sie die

Hysterese ein durch den Abstand zwischen SP1 und rP1.

Beim Teach-Vorgang wird der Schaltpunkt auf den aktuellen

Systemdruck (Psys) gelegt. Die Hysterese wird mitgezogen.

Ist die Hysterese größer als der Schaltpunkt zuläßt

(Rückschaltpunkt würde unterhalb des Meßbereichs liegen), wird der

Teach-Vorgang abgebrochen (der Sensor gibt eine Fehlermeldung;

→Seite 6).

Verringern Sie den Abstand SP1 - rP1 und Teachen Sie erneut.

5Frei konfigurierter Sensor mit Teach-Funktion

Psys

rP HY

Hysterese Einstellen Teachen

Hno

Hysterese

Teach-Zeitpunkt

Hnc

Hysteresefunktion / Schließer (Hno)

Hysteresefunktion / Öffner (Hnc)

Fensterfunktion / Schließer (Fno)

Fensterfunktion / Öffner (Fnc)

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Sensor de seguridad de IFM Electronic

IFM Electronic

IFM Electronic DA102S Manual de usuario

IFM Electronic

IFM Electronic OGE3 Series Manual de usuario

IFM Electronic

IFM Electronic OPU2 Series Manual de usuario

IFM Electronic

IFM Electronic OPL2 Series Manual de usuario

IFM Electronic

IFM Electronic LR2050 Manual de usuario

IFM Electronic

IFM Electronic efector300 SM8001 Manual de usuario

IFM Electronic

IFM Electronic efector300 SI0104 Manual de usuario

IFM Electronic

IFM Electronic efector200 OJ50 laser Manual de usuario

IFM Electronic

IFM Electronic efector 200 O4H5 Series Manual de usuario

IFM Electronic

IFM Electronic Efector 200 OJ5114 Manual de usuario

IFM Electronic

IFM Electronic OPU70 Series Manual de usuario

IFM Electronic

IFM Electronic efector200 OPU2 Series Manual de usuario

IFM Electronic

IFM Electronic efector500 PI2658 Manual de usuario

IFM Electronic

IFM Electronic efector200 O6T3 Manual de usuario

IFM Electronic

IFM Electronic Efector 500 PN20 Series Manual de usuario

IFM Electronic

IFM Electronic efector150 Manual de usuario

IFM Electronic

IFM Electronic efector 200 OGH38 Series Manual de usuario

IFM Electronic

IFM Electronic efector300 SA1003 Manual de usuario

IFM Electronic

IFM Electronic efector100 ID002A Manual de usuario

IFM Electronic

IFM Electronic LT80 Series Manual de usuario

IFM Electronic

IFM Electronic Efector500 PF2058 Manual de usuario

IFM Electronic

IFM Electronic efector300 SM7100 Manual de usuario

IFM Electronic

IFM Electronic efector500 PI2058 Manual de usuario

IFM Electronic

IFM Electronic efector 500 PF20 Manual de usuario

Manuales populares de Sensor de seguridad de otras marcas

THORLABS

THORLABS PDA10JT Manual de usuario

Waeco

Waeco UV-DETECT Manual de usuario

Intermatic

Intermatic IOS-DSIMF Manual de usuario

urmet domus

urmet domus 1083 Manual de usuario

Siemens

Siemens AZL66 Series Manual de usuario

BTI

BTI Profiline Multi Finder Manual de usuario

Challenger

Challenger SL01 Manual de usuario

DMP Electronics

DMP Electronics 1122INT Manual de usuario

Rielta

Rielta Ladoga MK-RK Manual de usuario

Mirion Technologies

Mirion Technologies ACCURAD PRD Manual de usuario

Bosch

Bosch DS835 Manual de usuario

DBI SALA

DBI SALA EZ Stop Manual del operador

Lamptime

Lamptime ST05C Manual de usuario

Ubiquiti

Ubiquiti MFI-MSC Manual de usuario

Subsite

Subsite 910R Instrucciones de instalación

Satel

Satel OPAL Pro Manual de usuario

Aleph

Aleph XC-1XTEU Manual de usuario

Pima

Pima LARIS QUAD Manual de usuario
