iadc Solido Inorio Manual de usuario
Bedienungsanleitung
Solido Inorio Canopy Space 100960 60cm / 110062
2
INHALTSVERZEICHNIS
Allgemein
Inhaltsverzeichnis 2
Ihre Gerätedaten 3
Sicherheitshinweise 4
Einbau
Montagehinweise 6
Einbau 7
Produktmaße 7
Montage der Dunstabzugshaube 9
Bedienung
Bedienung 12
Leistungsregelung 12
Beleuchtung ein- / ausschalten 12
Wartung, Reinigung und Pflege
Gehäuse 13
Fettfilter 13
Entnahme der Fettfilter 14
Kohlefilter 15
3
Bitte beachten Sie:
Damit unser Kundendienst Reparaturen sorgfältig vorbereiten und die benötigten
Ersatzteile bereitstellen kann, benötigen wir bei Ihrer Kundendienstanforderung die
folgende Informationen:
1. Ihre genau Anschrift
2. Ihre Telefon- und ggf. Telefaxnummer
3. Wann kann der Kundendienst Sie besuchen?
4. Die genaue Gerätebezeichnung:
Mod. und F.-Nr. (Typenschild und/oder Kaufbeleg zu Rate ziehen)
Modellbezeichnung: ............................................................................................
Serien-Nummer: ..........................................................................................................
5. Das Kaufdatum
6. Die genaue Beschreibung des Problems oder Ihres Service-Wunsches
Halten Sie bitte zusätzlich Ihren Kaufbeleg bereit.
So helfen Sie uns, unnötigen Zeit- und Kostenaufwand zu vermeiden und auch für
Sie effizienter zu arbeiten.
4
Sicherheitshinweise
Dieses Gerät entspricht den geltenden Sicherheitsbestimmungen. Unsachgemäßer
Gebrauch kann zu Schäden an Personen und Sachen führen.
Bitte lesen Sie diese Anleitung vor Gebrauch und Montage sorgfältig durch. Sie
enthält wichtige Hinweise und Tipps zur Montage, Sicherheit und Wartung.
Hinweise zu baulichen Voraussetzungen
Beim Nutzen einer Dunstabzugshaube im Abluftbetrieb sind folgende Hinweise zu
beachten:
-In Küchen/Räumen ohne offene Feuerstelle sollte die Luftzufuhr für den Raum
mindestens so geschaffen sein, dass in diesem Raum kein Unterdruck entsteht
und die Haube gut funktionieren kann.
-Wichtig! In Küchen / Räumen mit offener Feuerstelle, z.B. Kachelöfen,
Kohleöfen, Kaminen, etc. muss grundsätzlich eine ausreichende
Frischluftzufuhr sichergestellt sein. Am besten durch einen Ab- und Zuluft-
Mauerkasten oder durch eine Absicherung mit einem Fensterkippschalter.
Erkundigen Sie sich vor der Planung bei Ihrem zuständigen
Kaminkehrermeister. Vor Inbetriebnahme muss dann die Haube sowie die Ab-
und Zuluftleitung von diesem abgenommen werden.
-Die Haube darf auf keinen Fall an einen im Betrieb befindlichen Rauch- oder
Abgaskamin anderer Geräte (Boiler, Kessel, Öfen, etc.) angeschlossen werden.
Es darf auch kein Schacht verwendet werden, welcher der Be- oder Entlüftung
von Räumen oder Feuerstellen dient.
-Bei Anschluss an stillgelegte Rauch- oder Abgaskamine ist die Zustimmung des
zuständigen Kaminkehrermeisters einzuholen.
-Die jeweiligen Länder-Bauvorschriften sind unbedingt zu beachten!
5
Sicherheitshinweise zu Montage und Gebrauch
-Während des Betriebes der Dunstabzugshaube müssen die Metallfettfilter
immer eingesetzt sein, ansonsten kann sich Fettdunst in der Haube und im
Abluftsystem ablagern.
-Bei Gasherden ist darauf zu achten, dass die Kochstellen nicht ohne
Kochgeschirr betrieben werden. Bei offenen Gasflammen können Teile der
Dunstabzugshaube durch die aufsteigende Hitze beschädigt werden.
-Flambieren unter der Dunstabzugshaube ist wegen Brandgefahr nicht erlaubt.
Die aufsteigende Flamme kann das im Filter abgelagerte Fett entzünden.
-Frittieren oder das Arbeiten mit Ölen und Fetten unter der Dunstabzugshaube
darf wegen Brandgefahr nur bei ständiger Beaufsichtigung geschehen.
-Sonstige Arbeiten mit offener Flamme sind nicht gestattet. Sie könnten einen
Brand auslösen und Metallfettfilter oder sonstige Teile beschädigen.
Ausgenommen ist die sachgemäße Benutzung eines Gasherdes.
Sicherheitshinweise zur Wartung, Reinigung und Pflege
-Bei allen Wartungs- und Reinigungsarbeiten den Netzstecker ziehen oder die
entsprechende Sicherung im Haussicherungskasten ausschalten.
-Die Dunstabzugshaube darf nicht mit einem Dampfreiniger gesäubert werden.
-Bei Nichtbeachtung der Wartungs- und Reinigungshinweise besteht infolge von
Fettablagerungen Brandgefahr.
6
Montagehinweise
Abluft- oder Umluftbetrieb
Beim Abluftbetrieb wird die angesaugte Luft durch den Fettfilter gereinigt und über
einen Abluftkanal nach draußen geleitet.
Beim Umluftbetrieb wird die angesaugte Luft durch den Fettfilter und zusätzlich durch
einen Aktivkohlefilter (Sonderzubehör) gereinigt. Die Luft wird somit gereinigt wieder
in die Küche zurückgeführt.
Werkseitig wird die Haube für den Abluftbetrieb geliefert. Das für den Umluftbetrieb
erforderliche Sonderzubehör können Sie bei uns bestellen (siehe auch Kapitel
“Wartung, Reinigung und Pflege”).
Elektrischer Anschluß
Vor dem elektrischen Anschluss ist zu prüfen, ob die auf dem Typenschild
angegebene Spannung mit der vorhandenen örtlichen Netzspannung
übereinstimmt. Das Typenschild befindet sich im Inneren der Haube, hinter den
Fettfiltern.
Die Haube wird vom Werk mit Anschlussleitung und Stecker ausgeliefert. Sie kann an
jede vorschriftsmäßig installierte und abgesicherte Schutzkontaktsteckdose 230 Volt
Wechselstrom, 50 Hz angeschlossen werden.
Das Gerät entspricht der Schutzklasse 1.
Weitere wichtige Hinweise
Um eine optimale Lüftungsleistung und ein ruhiges Betriebsgeräusch zu erreichen,
sollte das Abluftsystem inkl. Mauerkasten mindestens dem Durchmesser des
mitgelieferten und bereits angeschlossenen Adapters an der Motorbox entsprechen.
Beim Verlegen der Abluftleitung sollten Sie Folgendes beachten:
-kurze, gerade Abluftstrecken wählen
-möglichst wenig Rohrbögen wählen
-verwenden Sie nur glatte Rohre
-Abluftkästen und -leitungen mit kleineren Durchmessers / Querschnittgrößen
als der/die des vormontierten Adapters sind nicht zu empfehlen.
-keinen Kunststoff-Flex-Abluftschlauch verwenden, da dieser die
Luftlaufgeräusche unangenehm verstärken kann.
-beim Bohren von Dübellöchern ist darauf zu achten, dass die in der Decke
verlaufenden Leitungen (Strom, Gas, Wasser) nicht beschädigt werden!
Diese Dunstabzugshaube ist für die Montage an der Decke vorgesehen. Bitte
beachten Sie, die aufgeführten Zeichnungen und Anweisungen. Grundsätzlich
empfehlen wir, bei der Montage Handschuhe zu benutzen, um Fingerabdrücke auf
dem Edelstahl zu vermeiden.
7
EINBAU
Bei der Montage der Dunsthaube sollte je nach Modell bei Elektrokochstellen eine
Mindesthöhe von 65 cm und bei Gaskochfeldern eine Mindesthöhe von 85 cm von
Kochfeld bis zur Unterkante der Dunstabzugshaube eingehalten werden.

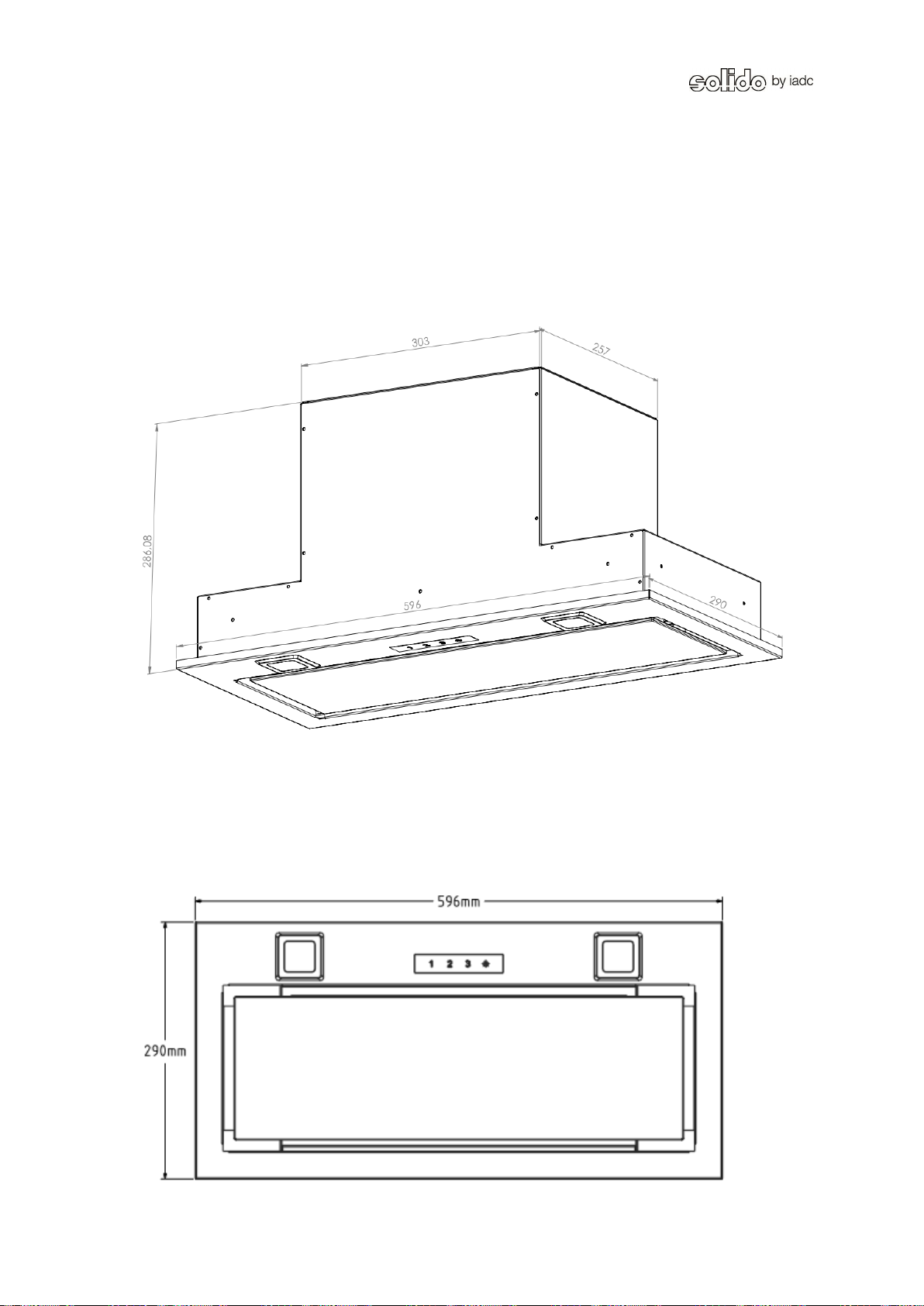

Abb. Ausschnittmaß und Produktaussenmaße
Abb. Produktaussenmaße (Ansicht unten)
8
Abb. Produktaussenmaße (Ansicht oben)
Empfohlenes Ausschnittmaß: 568 x 260MM !!!
Abb. Produktaussenmaße (Ansicht Vorne / Seite)
9
Um den Lüfterbaustein / die Dunstabugshaube zu montieren, schneiden Sie in Ihrem
Schrank ein Loch mit den Maßen 568 x 260MM aus.
Entnehmen Sie nun den Fettfilter der Dunstabzugshaube, in dem Sie das Frontpaneel
aufklappen.

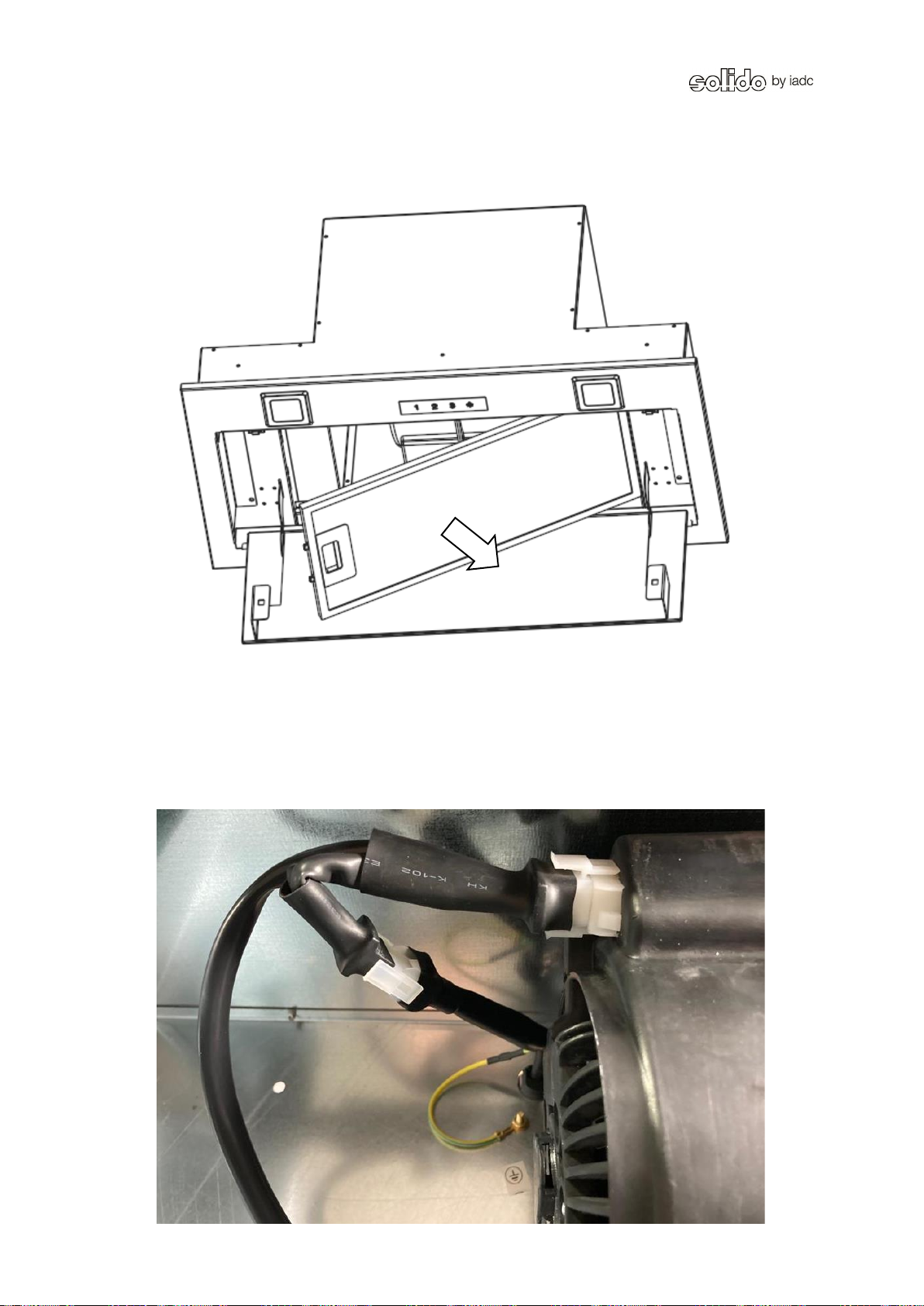

Abb. Filterentnahme Fettfilter
Lösen Sie die beiden Steckverbdinungen und schrauben Sie die vier Schrauben, die
die gesamte untere Blende einschließlich Beleuchtung und Bedienpaneel beinhaltet,
heraus.
Abb. Ansicht Steckverbindungen
10

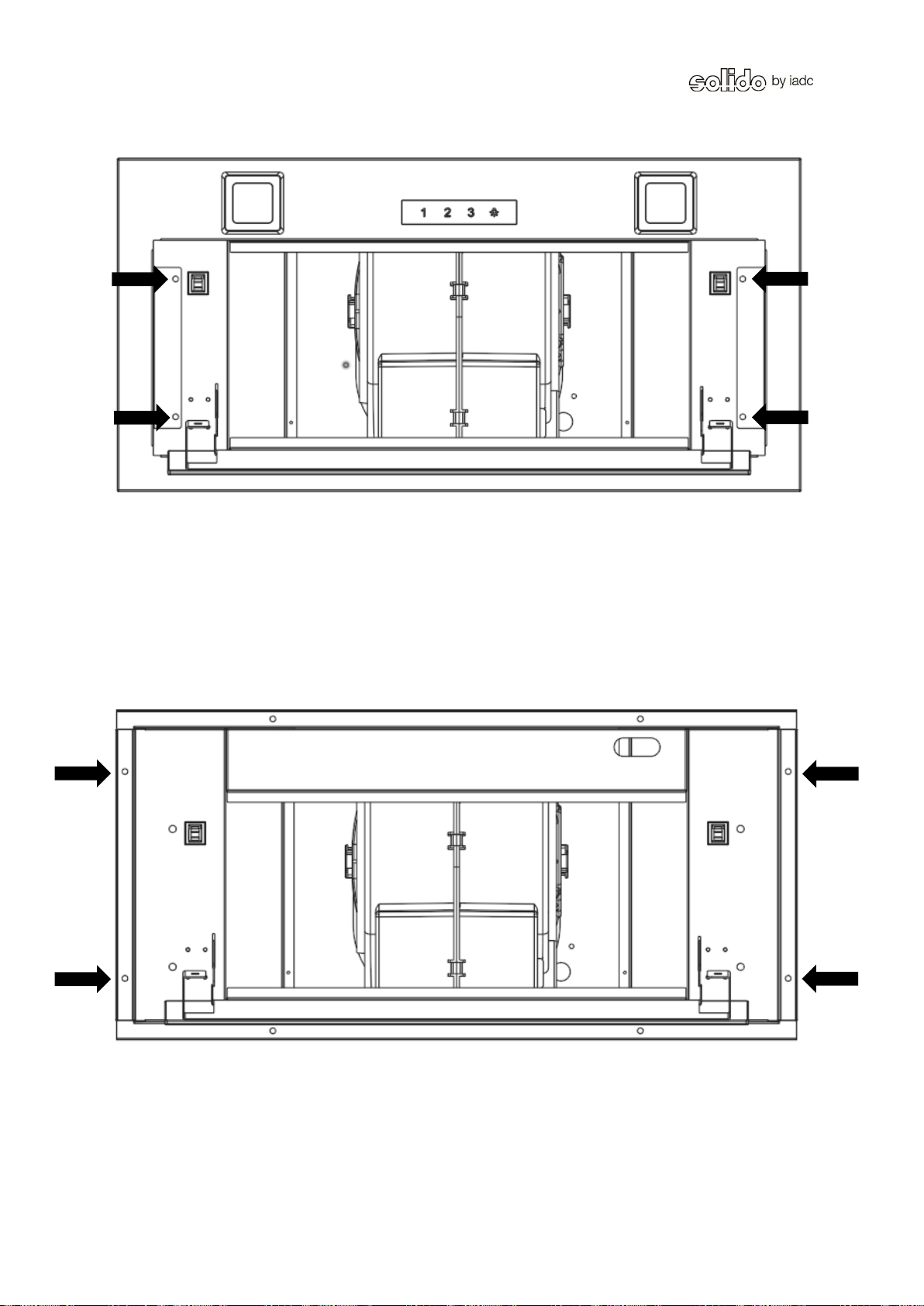

Abb. Ansicht untere Blende
Nehmen Sie nun vorsichtig die untere Blende heraus.
Schrauben Sie nun mit vier Schrauben die Dunstabzugshaube an die Unterseite des
Oberschranks fest. Die Bemaßung der Schraubenpositionen können Sie dem unten
stehenden Bild entnehmen.
Abb. Ansicht Dunstabzugshaube von unten ohne untere Blende
