Hunter 21425 Manual
PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 7130 Goodlett Farms Pkwy #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-999 07-08-2009 • ©2009
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.

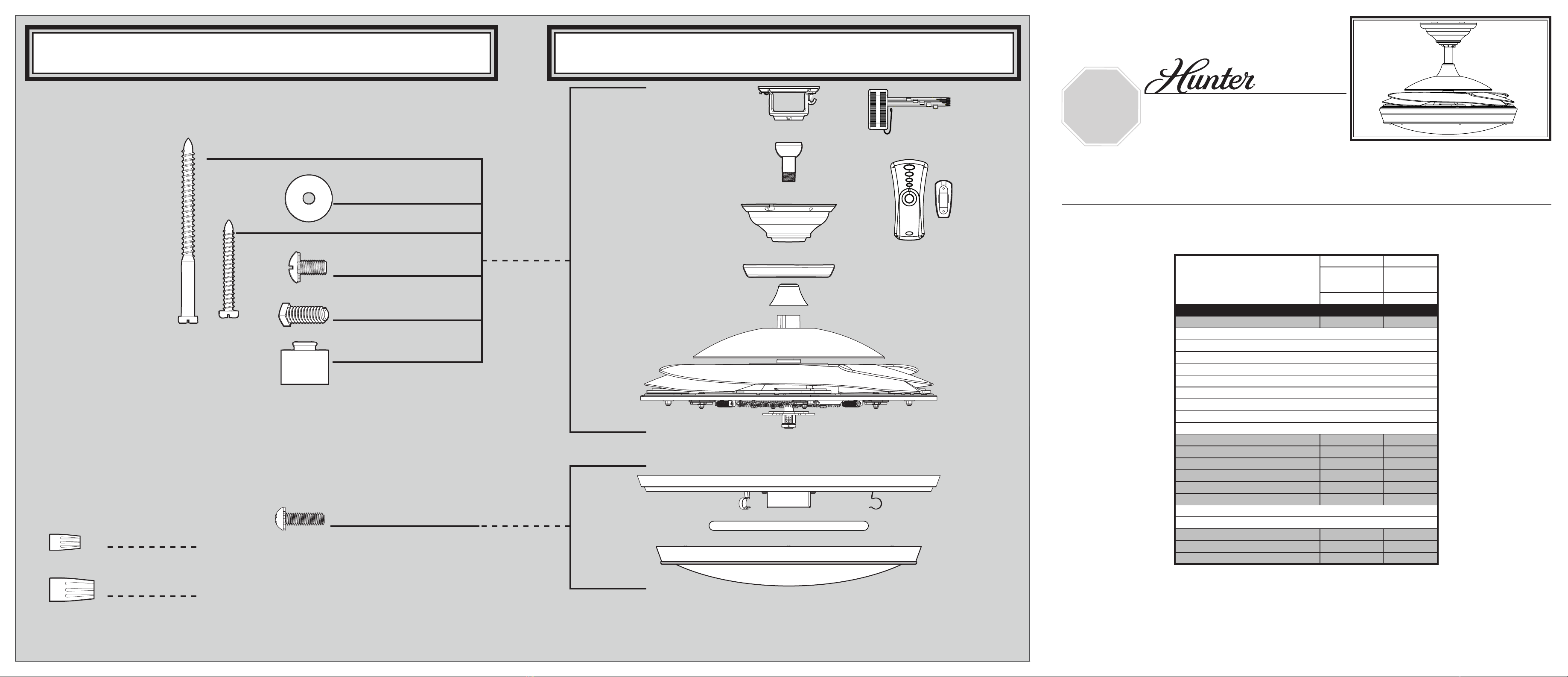

Fan Parts
(Not Drawn to Scale)
Hardware
(Drawn to Scale)
Hanger
Bracket
Assembly
Light Kit
Assembly
Parts List
Model # 21425
Asm. Dwg. # 99434-01
Finish Brushed Chrome
Item Name Qnty Part #
*Hanging System Kit 1 98026-45
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
Adapter Cover 1 67199-01
Light Kit Assembly 1 99529-01
Ballast 1 89292-01
CFL Bulb 1 89291-01
Globe/Shade 1 99530-01
Hardware Kit 1 99434-00-860
Machine Screw 8-32
Wire Connector
Remote Control Receiver 1 84368-01
Remote Control Transmitter 1 92754-01
Remote Control Cradle 1 84369-01
Setscrew
Mounting Isolator
Canopy Screw
Flat Washer
3” Wood Screw
Wire
Connector
Large
Wire
Connector
Small
1.5” Wood Screw
x 2
x 4
x 2
x 4
x 1
x 4
x 3
x 4
Screw,
Machine, 8-32
x 3
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Hunter Fan Company • 7130 Goodlett Farms Pkwy #400 • Memphis, TN 38016 • www.hunterfan.com • 98000-01-999 07-08-2009 • ©2009
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTAGUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTAGUÍADE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN ELMANUALDE INSTALACIÓN
PARADA
Conjunto del
soporte de
suspensión
Conjunto del
kit de luz
Lista de
piezas
No. del modelo 21425
No. del dibujo de
ensamblaje 99434-01
Acabado Cromo pulido
Nombre del ítem Cantidad No. de la pieza
*Kit del sistema de suspensión 1 98026-45
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Cubierta del adaptador 1 67199-01
Conjunto del kit de luz 1 99529-01
Balasto 1 89292-01
Bombilla, CFL 1 89291-01
Globo / Pantalla 1 99530-01
Kit de materiales 1 99434-00-860
Tornillo mecánico 8-32
Empalme plástico
Receptor de control remoto 1 84368-01
Transmisor de control remoto 1 92754-01
Soporte de control remoto 1 84369-01
Tornillo prisionero
Tornillo de campana
Arandela plana
3” Tornillo de madera
Empalme
plástico
grande
Empalme
plástico
pequeño
1.5” Tornillo
de madera
x 2
x 4
x 2
x 4
x 1
x 3
x 4
x 4 Aislador de montaje
Tornillo
mecánico, 8-32
x 3
