Hunter 21337 Manual
Hardware
(Drawn to Scale)
Fan Parts
(Not Drawn to Scale)

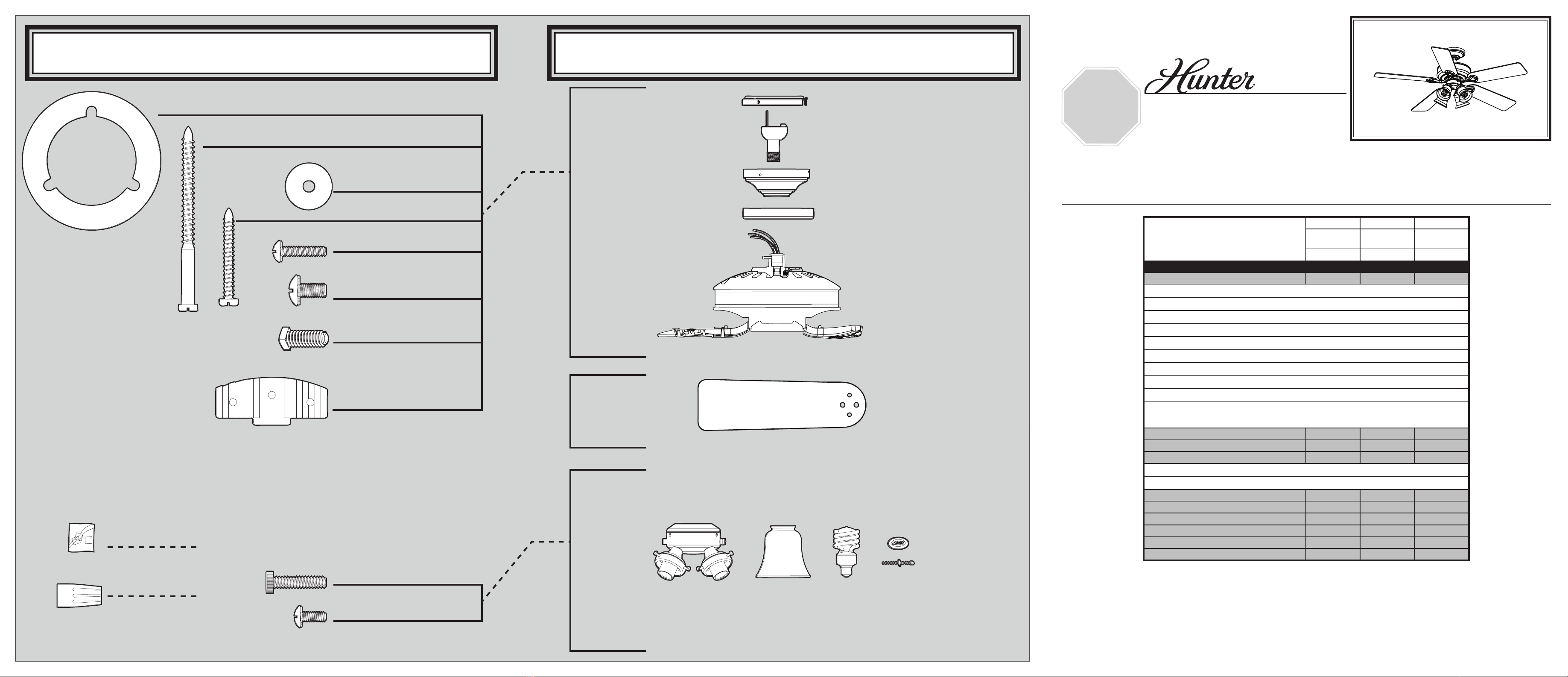

PARTS GUIDE
PARTS GUIDE
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-941 11-13-2008 • ©2008
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Using this Parts Guide, make sure all
parts are included in the box.
If parts are missing, DO NOT RETURN
THIS ITEM TO THE STORE, call 888-830-1326 for assistance.
THIS PARTS GUIDE IS FOR REFERENCE ONLY.
REFER TO THE INSTALLATION MANUAL FOR FULLASSEMBLY INSTRUCTIONS.
Hanger
Bracket
Assembly
Blade
Assembly
Switch
Housing
Assembly
Mouting Isolator
Screw, Low
Prole
Setscrew
Canopy Screw
Flat Washer
3” Wood Screw
Low Prole
Washer
Balancing
Kit
Wire
Connector
1.5” Wood Screw
Thumb Screw
x 12
x 3
Parts List
Model # 21337 21338
Asm. Dwg. # 99014-01 99014-02
Finish Antique Pewter White
Item Name Qnty Part # Part #
Hanging System Kit 1 96759-14 96759-03
Ceiling Plate
Canopy
Canopy Trim Ring
Hanger Ball / Downrod Assembly
Setscrew
Low Prole Washer
Canopy Screw
Wood Screw
Flat Washer
Mounting Isolator
Low Prole Screw
Switch Housing Assembly 1 99023-14 99023-03
Blade Set 1 76697-44 74998-34
Hardware Kit 1 99014-00-860 99014-00-861
Wire Connector
Screw, Switch Housing Assembly
Pull Chain Pendant 2 74393-08 74393-08
Pull Chain 2 63756-20 63756-20
Globe/Shade 4 84884-07 84884-09
Thumb Screw 12 03077-08 03077-08
Light Bulb CFL 4 66763-01 66763-01
Balancing Kit 1 07570-01 07570-01
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 1
x 4
x 4
Screw,
Machine, 6-32
Materiales
(no dibujados a escala)
Piezas del ventilador
(no dibujadas a escala)
GUÍA DE PIEZAS
GUÍA DE PIEZAS
PARADA
Hunter Fan Company • 2500 Frisco Avenue • Memphis, TN 38114 • www.hunterfan.com • 98000-01-941 11-13-2008 • ©2008
Consulte esta Guía de partes para
asegurarse de que todas las partes
estén incluidas en la caja.
Si falta alguna parte, NO DEVUELVA ESTE PRODUCTO A LA TIENDA. Solicite ayuda al
888-830-1326. ESTA GUÍA DE PARTES SOLAMENTE ES REFERENCIAL. CONSULTE LAS
INSTRUCCIONES COMPLETAS DE ENSAMBLAJE EN EL MANUAL DE INSTALACIÓN
PARADA
Lista de piezas
No. del modelo 21337 21338
No. del dibujo
de ensamblaje 99014-01 99014-02
Acabado Peltre Antiguo Blanco
Nombre del ítem Cantidad No. de la pieza No. de la pieza
Kit del sistema de suspensión 1 96759-14 96759-03
Placa de techo
Campana
Anillo de la moldura de campana
Bola de suspensión / Conjunto de varilla
Tornillo prisionero
Roseta de perl bajo
Tornillo, de campana
Tornillo, de madera
Arandela, plana
Aislador de montaje
Tornillo de roseta de perl bajo
Conjunto del interruptor 1 99023-14 99023-03
Juego de paletas 1 76697-44 74498-34
Kit de materiales 1 99014-00-860 99014-00-861
Empalme plástico
Tornillo, del conjunto de la caja del interruptor
Pendiente del tirador de cadena 2 74393-08 74393-08
Tirador de cadena 2 63756-20 63756-20
Globo / Pantalla 4 84884-07 84884-09
Tornillo, de mariposa 12 03077-08 03077-08
Bombilla CFL 4 66763-01 66763-01
Kit de equilibrado 1 07570-01 07570-01
Conjunto del
soporte de
suspensión
de conjunto
de paleta
Conjunto del
interruptor
Tornillo, del conjunto
de la caja del interruptor
Tornillo
mecánico, 6-32
Tornillo de roseta
de perl bajo
Tornillo prisionero
Aislador de montaje
Tornillo de campana
Arandela plana
3” Tornillo de madera
Roseta de perl bajo
Kit de
equilibrado
Empalme
plástico
1.5” Tornillo
de madera
Tornillo
mecánico, 6-32
x 1
x 2
x 4
x 2
x 3
x 3
x 1
x 12
x 3
x 1
x 4
x 4
