hp rp2400 系列伺服器

基本電纜連接

2.0 版

製造編號： rp24xx_basic_cable-zh_tw

2004 年1 月

2 繁體中文

法律聲明

包含在本文件中的資訊如有變更，恕不另行通知。HP 產品和服務的唯一保證發佈於此類產品和服務隨附的明確保證

聲明中。此處的聲明僅為額外的保證，對此處包含的技術或編輯錯誤或遺漏，HP 恕不負責。

事先未取得惠普公司書面許可的任何複製、引用或翻譯 ( 除著作權法允許的範圍之外 ) 均在禁止之列。

相關文件。若需線上存取技術支援資訊、自我解決問題的工具、線上協助、IT 專家的社群論壇、廣泛的各家廠商知

識資料庫，以及監控和診斷工具，請造訪 http://www.hp.com/support。

重要這些文件的最新版本及更新會發佈在下列網站的適當伺服器下：http://docs.hp.com。

HP 期待您的意見

若對本文件有任何意見，敬請不吝賜教。我們真誠致力於提供符合您需求的文件。

請將您的意見傳送至 http://docs.hp.com/assistance/index.html。

請註明文件標題、製造編號，及針對本文件的任何意見、錯誤，或是改善建議。

繁體中文3

1. HP rp2400 系列伺服器 ─基本電纜連接

記錄系統序號 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

前面板控制與指示燈 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

伺服器外部連接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

將PDU 連接至專用的 AC 輸入插座 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

控制台連接與配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

安裝 rp24xx 伺服器 RS-232 系統本機控制台 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

控制台配置 (VT100 模式 ). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

4 繁體中文

圖表

繁體中文5

圖1-1. 序號位置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

圖1-2. 控制與 LED 指示燈. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8

圖1-3. 伺服器的外部連接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

圖1-4. 控制台連接與配置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

圖1-5. 控制台 /遠端數據機 /UPS 接頭 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

圖表

6 繁體中文

第一章繁體中文7

1HP rp2400 系列伺服器 ─基本電纜連接

若需進行 rp24xx 伺服器的基本纜線接線，請參閱下列之圖例與指示。

若需詳細的安裝、維護與技術性資訊，請參閱《rp24xx Hardware Manual》以及 http://docs.hp.com 網站中的其他文件

(搜尋 rp2400)。

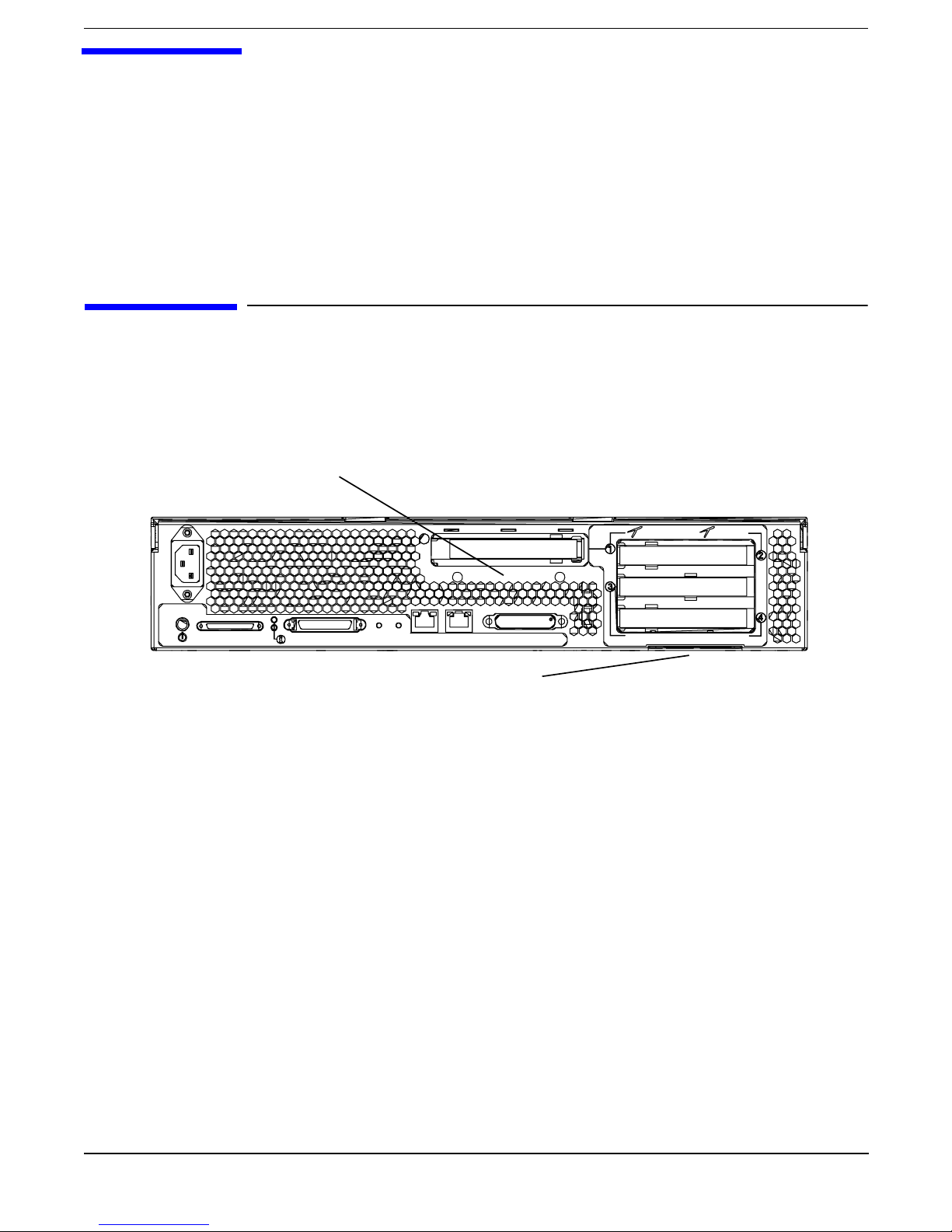

記錄系統序號

在進行後續的安裝程序之前，請先找到系統序號，將之記錄後存放在一個安全的地方。保固與維修均需此序號。

序號位於下圖所顯示的兩處：

圖1-1 序號位置

100-240V~, 600W

6.0-2.6A, 50-60Hz

Ultra 2 W ide SCSI

Path: 0/0/1/ 0

Narro w S ingle Ended SCSI

Path: 0/0/2/ 0

GSP Reset TO C

10/100BASE- T

Path: 0/0/0/ 0

10BASE- T

LAN Consol e

Console/

UPS Por t

Path: 0/2/0 Path: 0/4/0

Path: 0/6/2 Path: 0/6/ 0

wi n

urbo wi n

urbo

ccrr012

序號標籤

拉出式標籤

第一章

HP rp2400 系列伺服器 ─基本電纜連接

前面板控制與指示燈

8 繁體中文

前面板控制與指示燈

下節將說明位於 rp24xx 伺服器前方之控制與 LED 指示燈，如下圖所示：

圖1-2 控制與 LED 指示燈

1. (綠色 ) RUN LED ─亮起時，係指已開啟系統的電源。

2. (琥珀色 ) Attention (ATTN) LED ─亮起時，係指發生需操作員注意或 HP 支援人員協助的狀況。

3. (紅色 ) Fault LED ─亮起時，係指發生需操作員立即處理的狀況。

4. (琥珀色 ) Remote LED ─亮起時，係指遠端 (Remote) 連接埠在使用中。

5. (綠色 ) Power LED ─亮起時，係指系統啟用 DC 電源。

附註若需技術支援，請撥打您當地的支援熱線，或是造訪 http://www.hp.com/support 以連絡 HP。

伺服器外部連接

外部裝置是透過位於背分壁 (bulkhead) 上的特定接頭，與伺服器介面進行作業。外部至伺服器的連接包括用於下列項

目的連接埠：

•小型電腦系統介面 (Small Computer System Interface，SCSI) 裝置

•系統控制台

•區域網路 (Local Area Network，LAN) 控制台

•區域網路

•電源線

ccrr018

Run Attn.

Fault Remote Power

第一章

HP rp2400 系列伺服器 ─基本電纜連接

前面板控制與指示燈

繁體中文9

下圖顯示伺服器的外部連接位置。

圖1-3 伺服器的外部連接

連接外部 SCSI 裝置

將外部 SCSI 裝置連接至系統卡上的單端 (Single Ended) SCSI 匯流排 ( 標示為：Narrow Single-Ended SCSI Path:

0/0/2/0)，或是連接至 Ultra 2 SCSI 匯流排 ( 標示為：Ultra 2 SCSI Path: 0/0/1/0)。

確認 SCSI 匯流排上的所有裝置均有一個唯一的位址，且最後一個裝置是終止的。若需如何設定位址與終端頭放置何

處的相關資訊，請參閱各裝置所隨附的文件。

連接系統控制台

附註若需更多控制台配置資訊，請參閱 http://docs.hp.com 網站上的《rp24xx Hardware Manual》( 搜尋

rp2400)。

•將ASCII 終端機用作系統控制台。若將 ASCII 終端機用作控制台 /UPS 連接埠，請確認已連接鍵盤且有可用的電

源線。

•將「安全網頁控制台」 ( Secure Web Console) PCI 卡用作系統控制台。若將安全網頁控制台 PCI 卡用作系統

控制台，請先配置「守護服務處理器」 (Guardian Service Processor，GSP)。若需更多 GSP 配置資訊，請參閱

http://docs.hp.com 網站上的《rp24xx Hardware Manual》(搜尋 rp2400)。

接著，將 RJ45 區域網路纜線連接至已安裝在伺服器背面上之 I/O 卡槽內的安全網頁控制台 PCI 卡。

100-240V~, 600W

6.0-2.6A, 50-60Hz

Ultra 2 W ide SCSI

Path: 0/0/1/ 0

Narro w S ingle Ended SCSI

Path: 0/0/2/ 0

GSP Reset TO C

10/100BASE- T

Path: 0/0/0/ 0

10BASE- T

LAN Consol e

Console/

UPS Por t

Path: 0/2/0 Path: 0/4/0

Path: 0/6/2 Path: 0/6/0

wi n

urbo wi n

urbo

ccrr008

100-240V~、600W win 路徑：0/2/0 win 路徑：0/4/0

6.0-2.6A、50-60Hz urbo urbo

On/Off 控制台 /

開關 GSP Reset TOC UPS 連接埠

路徑：0/6/2 路徑：0/6/0

Ultra2 寬型 SCSI 窄型單端 SCSI

路徑：0/0/1/0 路徑：0/0/2/0

10/100BASE-T 10BASE-T 拉出式標籤

路徑：0/0/0/0 區域網路控制台

第一章

HP rp2400 系列伺服器 ─基本電纜連接

將PDU 連接至專用的 AC 輸入插座

10 繁體中文

附註網頁控制台的預設網際網路通訊協定 (Internet Protocol，IP) 位址為 192.0.0.192 ( 適用於 rp2400

和rp2450 伺服器 ) 以及 127.0.0.1 ( 適用於 rp2430 和p2470 伺服器 )。將伺服器連接至您的區域

網路之前，請確認無其他裝置 ( 包括其他 rp24xx 伺服器 ) 使用此位址。

•將區域網路控制台用作系統控制台。若將區域網路控制台用作系統控制台，請先配置守護服務處理器 (GSP)。若

需更多 GSP 配置資訊，請參閱 http://docs.hp.com 網站上的《rp24xx Hardware Manual》(搜尋 rp2400)。

接著，利用一條 RJ45 區域網路纜線將它連接至位於伺服器背面標示為 10BASE-T LAN Console 連接的 RJ45 接頭。

連接核心區域網路

利用一條 RJ45 區域網路纜線將系統主機板上的 10/100BASE-T 核心 (Core) 區域網路連接至區域網路，亦即將 RJ45

區域網路纜線連接至伺服器上標示為 10/100 Base-T Path: 0/0/0/0 的RJ45 接頭。

連接電源線

將系統隨附的電源線連接至伺服器。若為獨立式 (stand-alone) 伺服器，電源線應符合各國電源用途的規格。若電源來

自HP 不斷電電源供應系統 (Uninterruptible Power Supply，UPS)，請使用 UPS 隨附的電源線。

此時請將符合當地規格的電源線、機箱電源配電單元 (Power Distribution Unit，PDU) 電源線，或是 UPS 電源線連接

至所有的外部裝置。

針對機架式裝載伺服器，請將伺服器電源線連接至機箱內的 PDU。

將PDU 連接至專用的 AC 輸入插座

在非高連續運算 (non-HA) 安裝時，需將每一個 PDU 個別插至專用的 20amp AC 插座。

附註若將 rp24xx 伺服器安裝為獨立式系統，即可將 ( 隨附的 ) 專業便利纜線插至下列其中一處：具備適當

大小斷路器的壁式插座 (wall outlet)，或是能提供伺服器配置所需總電流量的插頭導片 (plug strip)。

電流需求會因輸入電壓、伺服器配置，及安裝的電源供應器數量而異。請造訪 http://docs.hp.com，參

閱《rp24xx Hardware Manual》中的「System Site Preparation」。
