Honeywell CL401PM Manual de usuario

www.jmatek.com

E-mail: [email protected]

Model / Modèle / Modelo:

CL401PM / CO401PM

Refroidisseur d'air par portatif

Mode d'emploi

Lire ces instructions avant l'utilisation et les conserver

Enfriador de Aire Portátil

Manual de Usuario

Lea y guarde estas instrucciones antes de usar la unidad

Portable Air Cooler

User Manual

Read and save these instructions before use

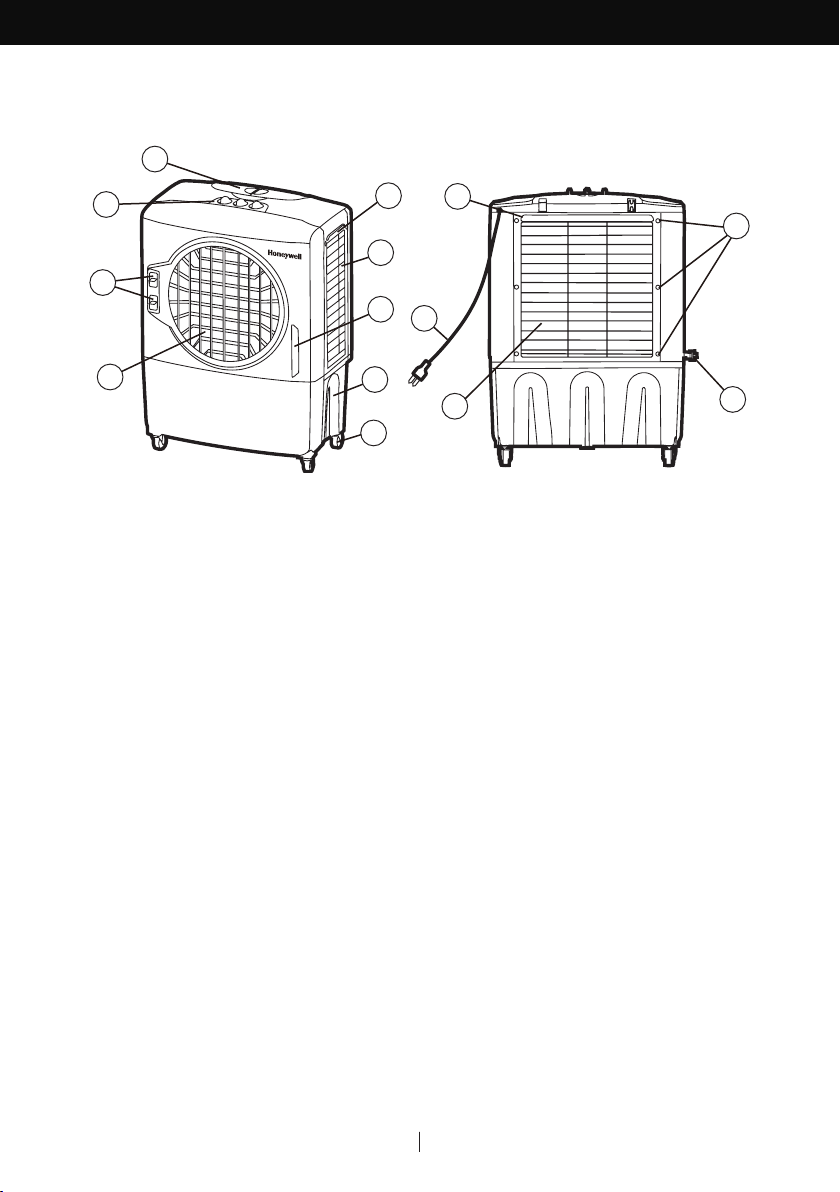

PARTS DESCRIPTION

1) Water Fill Door 8) Water Tank

2) Control Panel 9) Casters

3) Lever for Horizontal Louvers 10) Rear Gril

4) Louvers 11) Power Cord & Plug

5) Handle 12) Honeycomb Cooling Media

6) Side Grill 13) Rear Grill Screws

7) Water Level Indicator 14) Water Inlet valve

WARNING -- READ AND SAVE THE AIR COOLER SAFETY & MAINTENANCE GUIDE AND USER

MANUAL BEFORE USING THIS PRODUCT. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY

DAMAGE AND/ OR IMPAIR ITS OPERATION AND VOID THE WARRANTY. IN CASE THERE IS

ANY INCONSISTENCY OR CONFLICT BETWEEN THE ENGLISH VERSION AND ANY OTHER

LANGUAGE VERSION OF THE CONTENT OF THIS MATERIAL, THE ENGLISH VERSION SHALL

PREVAIL.

WARNING: FOR OUTDOOR MODEL CO401PM, USE ONLY ON GFCI PROTECTED RECEPTACLES.

USE & OPERATION

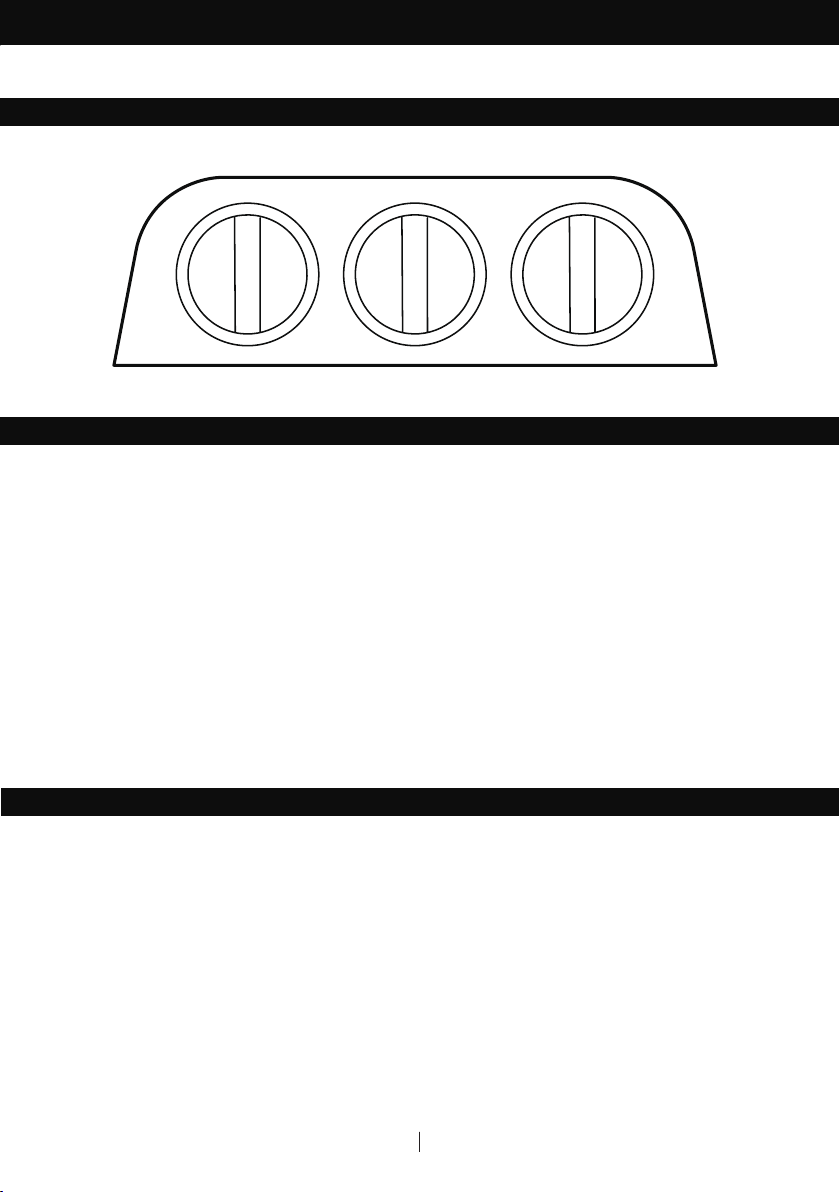

CONTROL PANEL

FUNCTION BUTTONS

Make sure to position the air cooler correctly before you set up and start using the product. Please

refer to the COOLER LOCATION section of the separate Safety & Maintenance Guide.

COOLER LOCATION

SPEED / ON - OFF (VELOCIDAD / ENC - APAG)

Connect to the power supply and turn the SPEED knob. The fan will start. Change the speed from 3 to

1 (1 for Low, 2 for Medium and 3 for High fan speed). To switch OFF the unit, turn the SPEED knob to 0.

COOL (FRÍO)

You must add water before operating the unit on Cool mode. Turn the COOL knob to the ON position to

activate evaporative cooling. The water pump will operate and you will feel the cooler air after the

Honeycomb Cooling Media is completely wet.

SWING (OSCILADOR)

Turn the SWING knob to the ON position to activate the movement of the louvers. The louvers will begin

to move left to right automatically. Vertical Air Flow - You can manually adjust the lever located at the

front of the unit to change vertical air ﬂow.

FRÍO VELOCIDAD OSCILADOR

ENC

APAG

ENC

APAG

Locate the male connector at one end of the garden hose.

Insert the garden hose connector into the water inlet valve of

the cooler. Screw and tighten the water inlet valve onto the

threaded part of the garden hose connector, making sure the

hose connector is secured to ensure there will be no leaks. If

there is leakage, the hose and the water inlet valve may not be

connected properly. Try to disconnect, replace and tighten the

water inlet valve again.

When the connection is secured, turn ON the water supply and

the water will ﬂow into the water tank of the cooler.

The cooler is now set so the water reﬁlls automatically when

the water tank is empty, or when the water reaches below a

minimum level.

When the water tank is full, the water inlet valve will auto-

matically stop the water supply from overﬂowing.

Please open the water valve for minimum flow as too much

pressure could damage the inlet pressure control system.

WARNING: The maximum water inlet pressure is 0.5 MPa.

USE & OPERATION (CONTINUED)

FILLING WITH WATER

•

Garden Hose

Water inlet value

Water

Fill Door

Water Inlet Hole

Continuous Water Supply Connection:

For a continuous water supply, you will need a garden hose that is connected to a main water supply.

Note: The garden hose is not included. Please make use of a garden hose which is compatible with

the unit connection.

It is ideal to use the Continuous Water Supply Connection to run the unit for long periods of time

without refilling the tank. This also helps prevent pump failure in case the cooler is running with

inadequate water in the tank.

CAUTION: Unplug the unit from the electrical power outlet before ﬁlling or emptying the water tank.

USE & OPERATION (CONTINUED)

Manual Water Tank Reﬁll:

FILLING WITH WATER (CONTINUED)

•

Using a portable container or a garden hose, you can reﬁll the water tank manually by pouring

water into the water tank through the water inlet hole located at the top of the air cooler.

Check the water level indicator to know when the water tank is full. Do not ﬁll water above the

"Max." water level mark to avoid water droplets collecting on the louvers.

Note: The water capacity refers to the total volume of water that can be contained within the air

cooler water tank and water distribution system. The water capacity in the tank at the “Max.” indicator

level may be lower than the actual water capacity of the air cooler.

WARNING: Do not ﬁll water tank with dirty water or salt water. This can damage the unit and Honeycomb

media.

WARNING: Always ensure the water in the water tank is above the minimum (Min.) water level mark

for both Continuous & Manual Water Reﬁll. Running the unit in Cool mode with inadequate water

may cause pump failure.

LOW WATER PUMP CUTOFF*

In Cooling Mode, when water in the tank is below the minimum indicator level, the air cooler water

pump will automatically turn off. This helps to protect the water pump from running without water in

the tank. When the water pump is turned off, the air coolers stops evaporative cooling.

To reactivate the water pump and restart the unit in Cooling Mode, first switch OFF the unit and

unplug from the power outlet. Fill the water tank with fresh water above the minimum level mark.

Plug in and switch the unit ON again.

*Applicable for models with Low Water Pump Cut-off only.

USE & OPERATION (CONTINUED)

If the cooler will not be used for a long period of time, please refer to the STORAGE & MAINTENANCE

GUIDELINES located in the separate Safety & Maintenance Guide.

WARNING:

Before cleaning the unit, switch the unit OFF and disconnect from the electrical socket.

•

Move the unit to a location where the water can be drained. Remove the cap from the Drain plug

located at the bottom of the unit. Allow the tank to empty.

Reﬁll the water tank with clean water, up to the maximum level and drain it completely.

Use a damp cloth to remove the dirt and dust from the surface of the unit. Never use corrosive

elements or chemicals to clean this product.

When the product is not in use, store the unit in a dry place away from direct sunlight.

CLEANING & DRAINING THE WATER TANK

The appliance is supplied with three Honeycomb Cooling Media pads.

The Honeycomb Cooling Media are located inside the Rear and Side Grills. Follow Steps 1 to 5 for

instructions on how to remove them from the unit for cleaning and maintenance.

Do not run the unit in COOL mode with stale water in the tank. You must empty the water tank

and reﬁll with fresh water, especially if the tank has not been cleaned in a long time.

The cleaning frequency for the Honeycomb media depends on local air and water conditions.

In areas where the mineral content of water is high, mineral deposits may build up on the

Honeycomb Cooling Media and restrict air ﬂow. Draining the water tank and reﬁlling with fresh

water at least once a week will help reduce mineral deposits. If mineral deposits remain on the

Honeycomb Cooling Media, the media should be removed and washed under fresh water. The

media should be cleaned every two months or sooner, depending on your needs.

For best results allow the Honeycomb Cooling Media to dry after each use by turning off the cool

function 15 minutes before turning the unit off.

•

CLEANING THE CARBON DUST FILTER* AND HONEYCOMB COOLING MEDIA

USE & OPERATION (CONTINUED)

Remove the screws from the Rear Grill of the Air Cooler.

Carefully pull out the Rear Grill from the Air Cooler.

The Honeycomb Cooling Pad is secured on the Rear Grill by two Horizontal Bars that are ﬁxed in

place by two screws on the Left and Right Sides of these Horizontal Bars. Remove these screws

to release the Horizontal Bars.

Pull out the Honeycomb Cooling Pad by sliding it out from the Rear Grill. Replace with the new

Honeycomb Cooling Pad by sliding into the grooves of the Rear Grill until it ﬁts comfortably and

securely in place on the grill. Replace the Horizontal Bars back onto the Rear Grill by replacing the

Left and Right Side screws and tightening them in place. This secures the Honeycomb Cooling

Pad in place on the Rear Grill.

Repeat steps 1 to 4 to remove the Honeycomb Cooling Pad on the Left and Right Side Grills.

Removing the Honeycomb Cooling Media:

WARNING: DO NOT operate the Air Cooler when any or all of the Rear or Side Grills are removed

from the Air Cooler, or if there is a loose-ﬁtting Rear or Side Grill. Doing so can cause serious injury or

dangerous electrical shock.

Step 2:

Rear Grill

Step 1:

Rear Grill

Screws

Step 3:

Rear

Honeycomb Pad

Screws

Horizontal

Bars

Step 4:

Rear

Honeycomb Pad

Rear Grill

CLEANING THE HONEYCOMB COOLING MEDIA (CONTINUED)

DESCRIPTION DES PIÈCES

1) Porte pour le remplissage 8) Réservoir d’eau

2) Panneau de commande 9) Roulettes

3) Levier pour les grilles

d’aération verticales 10) Grille arrière

4) Grilles d’aération 11) Cordon électrique et prise

5) Poignée 12) Système de refroidissement

en nid d’abeilles

6) Grille latérale gauche 13) Vis de la grille arrière

7) Indicateur de niveau d’eau 14) Bac d’alimentation en eau

AVERTISSEMENT -- LIRE ET CONSERVER LE GUIDE DE SÉCURITÉ ET D’ENTRETIEN ET LE

MANUEL DE L’UTILISATEUR DU REFROIDISSEUR D’AIR AVANT D’UTILISER LE PRODUIT.

NE PAS SUIVRE CES CONSIGNES POURRAIT ENDOMMAGER ET/OU PERTURBER SON

FONCTIONNEMENT ET ANNULER LA GARANTIE. EN CAS D'INCOHERENCE OU DE CONFLIT

ENTRE LA VERSION ANGLAISE ET TOUT AUTRE VERSION LINGUISTIQUE DU CONTENU DE CE

MATERIEL, LA VERSION ANGLAISE PRÉVAUDRA.

AVERTISSEMENT: Uniquement pour les modèles d’extérieur CO401PM, Utiliser uniquement avec

des prises protégées par des disjoncteurs de fuite de terre.

UTILISATION ET FONCTIONNEMENT

PANNEAU DE COMMANDE

BOUTONS DE FONCTION

Veiller à placer le refroidisseur d’air comme il se doit avant de l’installer et de l’utiliser. Il convient

de se reporter à la section POSITION DU REFROIDISSEUR D’AIR (IMPORTANT à LIRE) du Guide de

sécurité et d’entretien.

POSITION DU REFROIDISSEUR D’AIR

VITESSE / MARCHE - ÉTEINDRE (VELOCIDAD / ENC - APAG)

Connecter à l'alimentation électrique et tourner le bouton de la SPEED. Le ventilateur démarrera.

Changer la vitesse de 3 à 1 (1 pour Basse, 2 pour Moyen et 3 pour Haute vitesse de ventilateur).

Pour OFF l'unité, tourner le bouton de la SPEED à 0.

Refroidissement (FRÍO)

De l’eau doit être ajoutée avant d’utiliser l’appareil en mode COOL. Tourner le bouton COOL en position

ON pour activer le refroidissement par évaporation. La pompe à eau fonctionnera et vous sentirez l’air

frais une fois que le système de refroidissement en nid d’abeilles sera entièrement trempé.

Oscillation (OSCILADOR)

Tourner le bouton SWING en position ON pour activer le mouvement des persiennes.

Les grilles d’aération commenceront à osciller de gauche à droite automatiquement. — Débit d’air

vertical – il est possible de régler manuellement les grilles d’aération verticales pour modiﬁer le débit

d’air vertical.

FRÍO VELOCIDAD OSCILADOR

ENC

APAG

ENC

APAG

Trouver le raccord mâle à un bout du tuyau d’arrosage. Insérer

le raccord du tuyau d’arrosage dans la vanne d’entrée d’eau du

refroidisseur. Visser et serrer la vanne de l’entrée d’eau sur la

partie filetée du raccord du tuyau d’arrosage en s’assurant

qu’il y est bien fixé afin d’éviter toute fuite. S’il y a une fuite,

le tuyau et la vanne d’entrée d’eau ne sont peut-être pas

raccordés correctement. Essayer de dévisser, de replacer et de

visser à nouveau la vanne d’entrée d’eau.

Lorsque le raccord ne fuit plus, OUVRIR l’alimentation en eau

et l’eau s’écoulera dans le réservoir d’eau du refroidisseur.

Le refroidisseur est maintenant prêt, donc l’eau est renouvelée

automatiquement lorsque le réservoir d’eau est vide, ou

lorsque l’eau se trouve sous le niveau minimal.

Lorsque le réservoir d’eau est plein, la vanne d’entrée d’eau

empêche automatiquement le débordement du réservoir

d’eau.

Il convient de régler la vanne d’eau à un débit minimal,

puisque trop de pression pourrait endommager le système de

commande de la pression d’entrée.

AVERTISSEMENT: La pression maximale d’entrée d’eau est de .5MPa.

UTILISATION ET FONCTIONNEMENT (SUITE)

REMPLISSAGE

•

Tuyau d’arrosage

Vanne de l’entrée

d’eau

Porte pour le

remplissage

Oriﬁce d’entrée d’eau

Connexion à un approvisionnement en eau continue:

Pour une alimentation en eau continue, un tuyau d’arrosage connecté à une alimentation en eau

principale est nécessaire.

Note: The garden hose is not included. Please make use of a garden hose which is compatible with

the unit connection.

ATTENTION: Débrancher l’appareil avant de vider ou de remplir le réservoir d’eau.

Pour utiliser l’appareil pendant de longues périodes sans en remplir le réservoir, l’utilisation du

raccord d’alimentation continue est idéale. Cela contribue aussi à éviter une panne de la pompe

pouvant survenir lorsque le réservoir du refroidisseur ne contient pas sufﬁsamment d’eau.

Tabla de contenidos

Idiomas:

Otros manuales de Acondicionador de aire de Honeywell

Honeywell

Honeywell MN10CED Series Manual de usuario

Honeywell

Honeywell HG Series Manual de usuario

Honeywell

Honeywell CL30XC Manual de usuario

Honeywell

Honeywell CL20AE Manual de usuario

Honeywell

Honeywell TC09PE Manual de usuario

Honeywell

Honeywell CO25AE Manual de usuario

Honeywell

Honeywell CHL30XC Manual de usuario

Honeywell

Honeywell CS071AE Manual de usuario

Honeywell

Honeywell CL25AE Manual de usuario

Honeywell

Honeywell MF08 Series Manual de usuario

Honeywell

Honeywell HF8CESWK5 Manual de usuario

Honeywell

Honeywell CL202PEUI Manual de usuario

Honeywell

Honeywell CS08AM Manual de usuario

Honeywell

Honeywell MN Series Manual de usuario

Honeywell

Honeywell TC09PCE Manual de usuario

Honeywell

Honeywell MN4CFS0 Manual de usuario

Honeywell

Honeywell HM2CESSWK8 Manual de usuario

Honeywell

Honeywell MN09 Series Manual de usuario

Honeywell

Honeywell CS071AE Manual de usuario

Honeywell

Honeywell MN10CCS Manual de usuario

Honeywell

Honeywell MM14CCS Manual de usuario

Honeywell

Honeywell ES800I Manual de usuario

Honeywell

Honeywell CL60PM Series Manual de usuario

Honeywell

Honeywell CS10XE Series Manual de usuario

Manuales populares de Acondicionador de aire de otras marcas

Spheros

Spheros CC 355 Manual de usuario

Bosch

Bosch Climate 5000 SCI 24 CAS/ OU- OUE Manual de usuario

Panasonic

Panasonic CS-E12HKEW Manual de usuario

nedis

nedis ACMB1WT7 Manual de usuario

Samsung

Samsung AR KV Series Guía

Daikin

Daikin FCFV50A Manual de usuario

Fujitsu

Fujitsu Inverter ASBA30JFC Manual de usuario

Toshiba

Toshiba RAS-M10SMUV-E Manual de usuario

Daikin

Daikin FXLQ20MAVE Manual de usuario

Hitachi

Hitachi RAS-E24CAK Manual de usuario

CIAT

CIAT Magister 2 Series Guía

Bestron

Bestron AAC6000 Manual de usuario

Hisense

Hisense 7K Manual técnico

Frigidaire

Frigidaire FFRE0533S1E0 Manual de usuario

Samsung

Samsung AS09HM3N Manual de usuario

Frigidaire

Frigidaire CRA073PU11 Manual del propietario

Soleus Air

Soleus Air GB-PAC-08E4 Manual de usuario

McQuay

McQuay MCK020A Manual de usuario
