HOLZMANN MASCHINEN WP 20PLUS Manual de usuario

Vydání: 23.12.2016 –Revize - 00 –CEC - CZ/EN

NÁVOD K OBSLUZE

DÍLENSKÝ LIS

Překlad / Translation

USER MANUAL

SHOP PRESS

WP 20PLUS

WP 30PLUS


HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 2
 WP 20PLUS / WP 30PLUS
1OBSAH /INDEX
1OBSAH /INDEX 2
2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS 4
4PŘEDMLUVA (CZ) 5
5TECHNIKA 6
5.1 Komponenty ........................................................................................................ 6
5.2 Technické údaje .................................................................................................. 6
6BEZPEČNOST 8
6.1 Účel použití ......................................................................................................... 8
6.2 Bezpečnostní pokyny........................................................................................... 8
6.3 Další rizika .......................................................................................................... 9
7MONTÁŽ 10
7.1 Úkony přípravy .................................................................................................. 10
7.1.1 Pracoviště....................................................................................................10
7.1.2 Příprava povrchů ..........................................................................................10
7.2 Sestavení........................................................................................................... 10
8PROVOZ 12
8.1 Obsluha ............................................................................................................. 13
9ÚDRŽBA 14
9.1 Hydraulický olej ................................................................................................ 14
9.2 Čištění ............................................................................................................... 14
9.3 Likvidace ........................................................................................................... 14
10 ODSTRAŇOVÁNÍ ZÁVAD 15
11 PREFACE (EN) 16
12 TECHNIC 17
12.1 Components .................................................................................................. 17
12.2 Technical details ........................................................................................... 17
13 SAFETY 19
13.1 Intended Use................................................................................................. 19
13.2 Security instructions ..................................................................................... 19


HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 3
 WP 20PLUS / WP 30PLUS
3 Remaining risk factors .................................................................................. 20
ASSEMBLY 21
1 Preparatory activities.................................................................................... 21
1.1 Workplace requirements ...........................................................................21
1.2 Preparation of the surface .........................................................................21
2 Assembly....................................................................................................... 21
OPERATION 23
1 Operation ...................................................................................................... 23
MAINTENANCE 24
1 Hydraulic oil .................................................................................................. 24
2 Cleaning ........................................................................................................ 24
3 Disposal ........................................................................................................ 24
TROUBLE SHOOTING 25
NÁHRADNÍ DÍLY / SPARE PARTS 26
1 Objednávka náhradních dílů / spare parts order........................................... 26

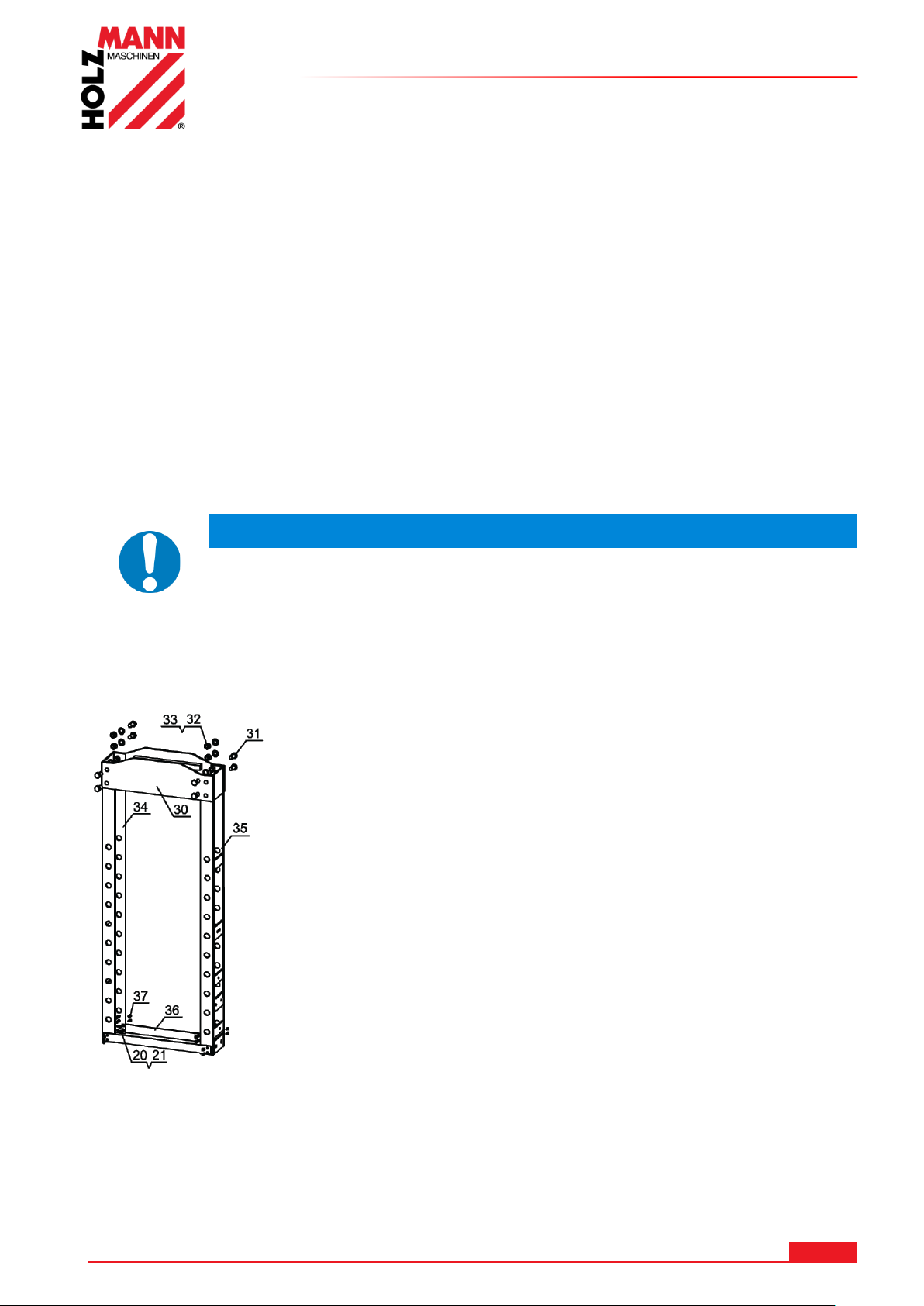

2 Rozpadový výkres / explosion drawing......................................................... 27
PROHLÁŠENÍ O SHODĚ/CE-CERTIFICATE OF CONFORMITY 30
ZÁRUČNÍ PODMÍNKY 31
GUARANTEE TERMS 32
PRODUKTBEOBACHTUNG CHYBA! ZÁLOŽKA NENÍ DEFINOVÁNA.
PRODUCT EXPERIENCE FORM 33


HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 4

WP 20PLUS / WP 30PLUS

2BEZPEČNOSTNÍ SYMBOLY / SAFETY SIGNS

BEZPEČNOSTNÍ SYMBOLY

VÝZNAM SYMBOLŮ

SAFETY SIGNS

DEFINITION OF SYMBOLS

CE-SHODA: Tento výrobek je v souladu se směrnicemi ES.

CE-CONFORM: This product complies with EC-directives.

PŘEČTĚTE SI NÁVOD K OBSLUZE!Přečtěte si řádně návod k obsluze a údržbě

Vašeho stroje a dobře se seznamte s ovládacími prvky stroje, aby byl tento řádně

obsluhován a předešlo se ke škodám na stroji a zraněním osob.

READ THE MANUAL! Read the user and maintenance manual carefully and get

familiar with the controls in order to use the machine correctly and to avoid injuries

and machine defects.

VÝSTRAHA!Dbejte bezpečnostních symbolů! Nedodržování předpisů a pokynů může

vést k těžkým poraněním osob nebo dokonce smrtelným úrazům.

ATTENTION! Ignoring the safety signs and warnings applied on the machine as well

as ignoring the security and operating instructions can cause serious injuries and

even lead to death.

Všeobecný pokyn

General note

Používejte ochranné prostředky!

Protective clothing!

Výstraha před zraněním rukou (zhmoždění)!

Warning against hand injuries (bruises)!

Lisování pružin nebo jiných pružných předmětů je zakázáno!

To compress springs or other elastic objects is forbidden!

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 5

WP 20PLUS / WP 30PLUS

4PŘEDMLUVA (CZ)

Vážený zákazníku!

Tento návod na obsluhu obsahuje důležité informace a upozornění k manipulaci a provozu

dílenského lisu WP 20PLUS / WP 30PLUS.

Obchodní označení výrobku bude pro účel tohoto návodu k obsluze zkráceno na „stroj“.

Tento návod k montáži je nedílnou součástí stroje a musí být u něj uchován

pro případné pozdější použití. Pokud stroj předáváte třetí osobě, vždy návod přiložte!

Dodržujte bezpečnostní pokyny!

Před prvním použitím si pozorně přečtěte tento návod na obsluhu. To Vám usnadní práci se strojem

a pomůže předcházet chybám a případným škodám. Dodržujte bezpečnostní pokyny

a dbejte výstrah. Opomíjení bezpečnostních pokynů může vést k vážným škodám na zdraví apod.

Z důvodu neustálého vývoje našich produktů se mohou vyobrazení nebo obsah tohoto návodu

mírně lišit od skutečnosti. V případě zjištění nedostatků této dokumentace nás o těchto laskavě

informujte.

Technické změny vyhrazeny!

Po dodání zkontrolujte bezodkladně stav zboží a v případě neshod a poškození

zaznamenejte tyto okamžitě do přepravního listu!

Škody způsobené přepravou musí být nahlášeny přímo u nás nejpozději do 24 hodin

od dodání.

Na pozdější reklamace nebude brát společnost Holzmann zřetel.

Autorské právo

Tato dokumentace je chráněna autorským právem. Z toho vyplývající ústavní práva zůstávají

nedotčena! Přetisk dokumentace, překlad, použití fotografií a vyobrazení budou trestně stíhána.

Místo soudu je ve správním území Linz nebo příslušný soud pro 4170 Haslach.

Kontakt na služby zákazníkům

HOLZMANN MASCHINEN

AT-4170 Haslach, Marktplatz 4

AUSTRIA

Tel +43 7289 71562 - 0

Fax +43 7289 71562 –4

info@holzmann-maschinen.at

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 6

WP 20PLUS / WP 30PLUS

5TECHNIKA

5.1 Komponenty

Hydraulická hadice

Ruční naviják (pouze u WP 30PLUS)

Ovládací páka hydraulického čerpadla

Lisovací stůl

Hydraulické čerpadlo

Dosedací deska

Šroub uvolnění tlaku

Beran lisu

Nožní pedál hydraulického čerpadla

Příčník

Nohy stroje

Manometer

Rám

Hydraulický válec

5.2 Technické údaje

WP 20PLUS

WP 30PLUS

Zdvih pístu

145 mm

160 mm

Pracovní rozsah

58-1018 mm

166-1126 mm

Max. pracovní tlak

690 bar

670 bar

Celkoválisovací síla

20 t

30 t

Hydraulický olej HLP46

0,41 l

0,70 l

Rozměr stroje

760 x 600 x 1663 mm

780 x 750 x 1838 mm

Hmotnost

105 kg

173 kg

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 7

WP 20PLUS / WP 30PLUS

Model

Rozměry výrobku (mm)

H(zdvih)

WP20PLUS

760

540

1612

1663

600

140

58-1018

145

180

WP30PLUS

780

540

1808

1838

750

180

166-1126

160

200

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 8

WP 20PLUS / WP 30PLUS

6BEZPEČNOST

6.1 Účel použití

Stroj se smí používat pouze v bezvadném technickém stavu, při dodržení všech pokynů k provozu

a bezpečnostních pokynů, při vědomí nebezpečnosti stroje! Závady, které mohou ovlivnit bezpečnost

stroje, nechte ihned odstranit! Je třeba dodržovat podmínky provozu, údržby a oprav předepsané

výrobcem a je třeba dodržovat bezpečnostní pokyny obsažené v tomto návodu.

Je obecně zakázáno měnit nebo odstraňovat bezpečnostní prvky a zařízení stroje!

Stroj je určen výhradně pro následující činnosti:

Pro lisování nebo vytlačování kuličkových ložisek, pouzder ložisek, šroubů a pro rovnání a ohýbání

v dílně.

Za škody a zranění způsobená jiným než ke svému účelu určenému použití stroje nenese

společnost HOLZMANN-MASCHINEN jakoukoliv odpovědnost nebo záruku.

Nedovolené použití:

•Provoz stroje za podmínek přesahujících rámec použití uvedený v tomto návodu k obsluze není

dovolen.

•Provoz stroje bez ochranných prostředků není dovolen.

•Není dovolena demontáž nebo deaktivace ochranných prvků.

•Není dovolen provoz stroje s obrobky, které nejsou výslovně uvedeny v tomto návodu

k obsluze.

•Není dovoleno použití nástrojů, které nejsou určeny pro provoz tohoto stroje.

•Jakékoliv změny na konstrukci stroje nejsou dovolené.

•Provoz stroje způsobem a k účelům, které neodpovídají 100% pokynům v tomto návodu,

je výslovně zakázán.

•Nikdy nenechávejte stroj bez dozoru. Zejména, pokud se v blízkosti stroje nacházejí děti!

•Je zakázáno lisovat (stlačovat) jakékoli pružiny nebo podobné obrobky, které se obtížně

stabilizují, mohly by vyskočit do strany a způsobit zranění.

•Není určené pro průmyslovou výrobu hlubokotažných dílů!

6.2 Bezpečnostní pokyny

Výstražné štítky a/nebo nálepky na stroji, které jsou již nečitelné nebo chybějí, musejí

být okamžitě obnoveny!

Zákony a nařízení platné v místě používání stroje mohou stanovovat minimální věk

obsluhy a omezit tak používání tohoto stroje!

Pro zabránění vadné funkce stroje, jeho poškození nebo škodám na zdraví dbejte VŽDY

následujících pokynů:

•Pracovní prostor a podlahu kolem stroje udržujte čistou od oleje, mazacích tuků

a zbytků materiálu z opracování obrobků!

•Zajistěte dostatečné osvětlení pracoviště, kde se stroj nachází!

•Stroj nikdy nepřetěžujte!

•Při únavě, špatné koncentraci, popř. pod vlivem léků, alkoholu nebo drog je práce

se strojem zakázaná!

•Stoupání na stroj je zakázané!

•Stroj upevněte k podlaze!

•Stroj smí obsluhovat pouze jedna osoba.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 9

WP 20PLUS / WP 30PLUS

•Stroj musí obsluhovat pouze poučené osoby (znalost a pochopení tohoto návodu

k obsluze), které nemají ve srovnání s běžnými zaměstnanci žádné omezení

motorických dovedností.

•Nepovolané osoby a zvláště pak děti, jakož i nevyškolené osoby se musí zdržovat

mimo dosah stroje!

•Při práci se strojem nenoste volné šperky, dlouhý oděv, kravaty. Nebezpečné jsou

i dlouhé rozpuštěné vlasy (použijte síťku na vlasy!).

•Volné části oděvu apod. se mohou do stroje namotat a způsobit tak vážná zranění.

•Při práci na stroji a se strojem noste vhodné ochranné prostředky (přiléhavý

pracovní oděv, ochranné rukavice podle normy EN 388, třída 3111, ochranné brýle

nebo obličejový štít, bezpečnostní obuv S1).

•Nikdy a za žádných okolností nepřekračujte maximální tlak dílenského lisu.

•Zajistěte, aby podložka obrobku, beran lisu a obrobek byly bez maziv a obecně

v čistém a suchém stavu.

•Dílenský lis používejte pouze na pevném, stabilním, rovném a neklouzavém

povrchu!

•Při práci držte ruce a nohy mimo pracovní oblast beranu lisu.

•Zajistěte, aby podložka obrobku a obrobek byly umístěny uprostřed.

•Během procesu lisování udržujte všechny části těla mimo pracovní stůl a píst.

Nedodržení může mít za následek vážná zranění.

•Nikdy nenechávejte naplněný lis bez dozoru a během procesu lisování nestůjte

přímo před lisem.

•Pokud lis nepoužíváte, skladujte jej v suchém prostředí se zataženým pístem.

6.3 Další rizika

VÝST R A H A

Je třeba vzít na vědomí, že existují další rizika při práci se strojem.

I při běžných úkonech (i těch nejjednodušších) je proto třeba zvýšené

opatrnosti. Bezpečná práce závisí na Vaši koncentraci!

I přes dodržování bezpečnostních předpisů a pokynů pro správné použití stroje hrozí další rizika:

•Nebezpečí poškození zraku od vymrštěného obrobku nebo jeho částí i při použití ochranných

brýlí.

•Riziko poranění rukou/prstů. Nebezpečí rozdrcení!

Tato rizika je možné minimalizovat při dodržování všech bezpečnostních pokynů, pokynů k údržbě

a péči o stroj a při vhodném používání stroje zaškolenou obsluhou.

Přes veškeré ochranné pomůcky a bezpečnostní výbavu stroje jsou Vaše koncentrace na práci

a technické předpoklady pro obsluhu stroje tím nejdůležitějším bezpečnostním faktorem.

HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at 10

WP 20PLUS / WP 30PLUS

7MONTÁŽ

7.1 Úkony přípravy

Po obdržení zásilky zkontrolujte, zda-li jsou všechny její části v pořádku. Poškození nebo chybějící

části okamžitě oznamte svému prodejci nebo přepravci. Viditelná poškození způsobená přepravou

musejí být neprodleně zaznamenána do dodacího listu. Na pozdější reklamace nebude brán zře-

tel. Zboží bude považováno za řádně dodané.

7.1.1 Pracoviště

Pro stroj zvolte vhodné místo;

Dbejte přitom bezpečnostních pokynů a rovněž rozměrů stroje.

7.1.2 Příprava povrchů

Odstraňte konzervační prostředek aplikovaný na holé části stroje z důvodu ochrany před korozí.

To lze provést pomocí běžných rozpouštědel. Nepoužívejte nitroředidla nebo podobná činidla

a nikdy nepoužívejte vodu.

UPOZO R NĚNÍ

Použití rozpouštědel, benzinu, agresivních chemikálií nebo odstraňovačů má

za následek poškození povrchu výrobku!

Platí:Při čištění používejte výhradně jemné čističe.

7.2 Sestavení

Umístěte části rámu na rovný povrch.

Umístěte příčník nahoře a dole tak, aby se montážní otvory

shodovaly.

Zajistěte šrouby, distančními podložkami a maticemi.

Poté rám postavte.

Otros manuales para WP 20PLUS

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de HOLZMANN MASCHINEN

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TS315F1600 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TS 315 VF-2600 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN WP20ECO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN SB 4132SM Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN HOB 410PRO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BSG 13PRO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN PJ 100PRO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN MF7IN1 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BF50DIG Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN WP 45H Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN WP50H Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN WP10H Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN KAM 65PRO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN WP 20PLUS Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BF20V Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN MF5IN1 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BSG 13E Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TS 250F Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BF500D Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN SB4116HN Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN TS315F1600 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN GBM25 Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN BSG 13PRO Manual de usuario

HOLZMANN MASCHINEN

HOLZMANN MASCHINEN PJ 100A Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
