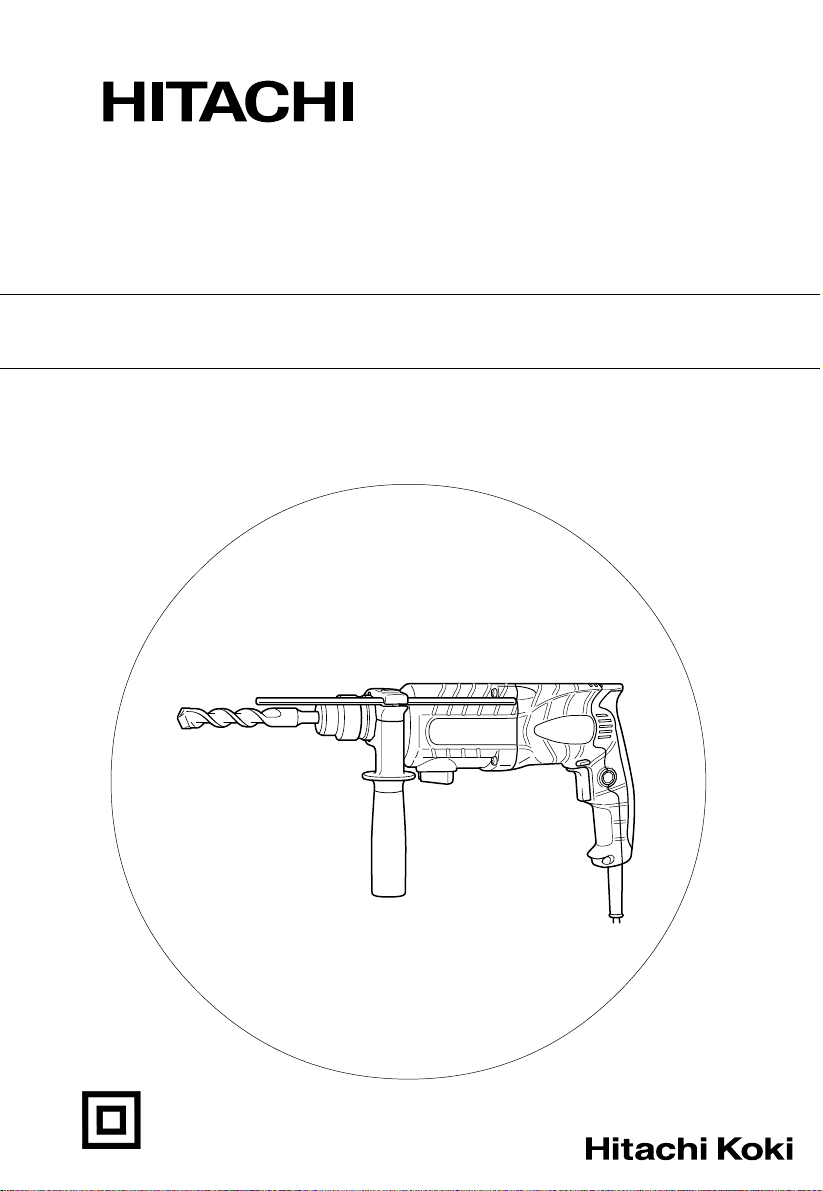

Hitachi DH 22PB Manual de usuario
使用前务请详加阅读
Read through carefully and understand these instructions before use.
日立牌电动锤钻
Rotary Hammer
使用说明书
HANDLING INSTRUCTIONS
DH 22PB
1
12
4
6
8
3
5
7
1
2
34
4
5
6
2
910
13
16
14 15
C
D
B
H
J
K
L
M
O
N
K
P
12
11
E
F
G
1
H
I
3
4
17 18
L
3
4
3
1钻头
2SDS-plus 长柄部
3前帽
4夹卡
5防尘杯
6集尘杯(B)
7按钮
8选择杆
9按钮
0钻头夹盘
A夹盘附加器
B夹盘附加器 (D)
C螺丝钻头
D夹紧器
E侧柄
F深度计
G安装孔
H锥柄附加器
I制销
J台座
K取心钻具
L取心钻柄
M螺纹
N中间销
O导板
P取心钻具尖端
Drill bit
Part of SDS-plus shank
Front cap
Grip
Dust cup
Dust collector (B)
Push button
Change lever
Push button
Drill chuck
Chuck adapter
Chuck adapter (D)
Driver bit
Socket
Side handle
Depth gauge
Mounting hole
Tape shank adapter
Cotter
Rest
Core bit
Core bit shank
Thread
Center pin
Guide plate
Core bit tip
4
一般安全规则
警告！
请仔细阅读本说明书
若不遵守下列注意事项，可能会导致电击、火灾及/或
严重伤害。
下述警告中的术语「电动工具」，指插电 (有线) 电动
工具或电池 (无线) 电动工具。
请妥善保管本说明书
1) 工作场所
a) 工作场所应打扫干净，并保持充分的亮度。
杂乱无章及光线昏暗容易导致事故。
b) 请勿在易爆炸的环境中操作电动工具，如存在
易燃液体、气体或粉尘的环境中。
电动工具产生的火花可能会点燃烟尘。
c) 操作电动工具时，儿童与旁观者勿靠近工作场
所。
工作时分神可能会造成工具失控。
2) 电气安全
a) 电动工具插头必须与插座相配。
不得以任何形式改装插头。
不得对接地的电动工具使用任何转接插头。
原装插头及相配插座将会减少电击的危险。
b) 应避免身体与大地或接地表面，如管道、散热
器、炉灶、冰箱等的接触。
若身体接触大地或接地表面，更会增加电击的
危险。
c) 电动工具不可任其风吹雨打，或置于潮湿的环
境中。
水进入电动工具也会增加电击的危险。
d) 要小心使用电线。不要用电线提拉电动工具，
或拉扯电线来拔下工具的插头。
电线应远离热源、油液，并避免接触到锐利边
缘或转动部分。
电线损坏或缠绕在一起会增加电击的危险。
e) 在室外操作电动工具时，请使用专用延伸线
缆。
使用专用延伸线缆可降低电击的危险。
3) 人身安全
a) 保持高度警觉，充分掌握情况，以正常的判断
力从事作业。
疲劳状态或服药、饮酒后，请勿使用电动工
具。
操作电动工具时，一时的疏忽都可能造成严重
的人身伤害。
b) 使用安全设备。始终配戴安全眼镜。
在适当条件下，使用防尘面罩、防滑胶鞋、安
全帽或听觉保护装置等安全设备，都会减少人
身伤害。
c) 谨防误开动。插接电源前，请先确认开关是否
已切断。
搬移电动工具时手指接触开关，或接通开关状
态下插上电源插座，都容易导致事故。
d) 开动前务必把调整用键和扳手类拆除下来。
扳手或键留在转动部分上，可能会造成人身伤
害。
e) 要在力所能及的范围内进行作业。作业时脚步
要站稳，身体姿势要保持平衡。
这样在意外情况下可以更好地控制工具。
f) 工作时衣服穿戴要合适。不要穿过于宽松的衣
服或佩带首饰。头发、衣角和手套等应远离转
动部分。
松散的衣角、首饰或长发都可能会卷入转动部
分。
g) 如果提供连接除尘和集尘的设备，请确认是否
已经连接好并且使用正常。
使用这些设备可降低粉尘引起的危险。
4) 电动工具的使用和维护
a) 不要使劲用力推压。应正确使用电动工具。
正确使用才能让工具按设计条件有效而安全地
工作。
b) 如果电动工具不能正常开关，切勿使用。
无法控制开关的电动工具非常危险，必须进行
修理。
c) 进行调整、更换附件或存放工具前，请拔下电
源插头。
此类预防安全措施可减少误开动工具的危险。
d) 闲置不用的工具，应存放在儿童接触不到的地
方；不熟悉电动工具或本说明书的人员，不允
许操作本工具。
未经培训的人员使用电动工具非常危险。
e) 妥善维护工具。检查转动部分的对准、连接，
各零件有无异常，及其它足以给工作带来不良
影响的情况。
如有损坏，必须修理后才能使用。
许多事故都是因工具维护不良引起的。
f) 保持工具锋利、清洁。
正确维护工具，使其保持锋利，作业顺畅，便
于控制。
g) 请根据本说明书，按照特殊类型电动工具的方
式，使用本工具、附件及钻头，并考虑作业条
件及具体的作业情况。
电动工具用于规定外的作业，可能会导致危险
状况。
5) 维修
a) 本电动工具的维修必须由专业人员使用原配零
件进行。
这样才能确保电动工具的安全性。
注意事项
不可让儿童和体弱人士靠近工作场所。
应将不使用的工具存放在儿童和体弱人士接触不到的
地方。
5
使用电动锤钻时应注意事项
1. 戴好耳罩。
暴露在噪声中会引起听力损伤。
2. 作业之后的钻头仍处在高热状态下，切不可摸
触，以免灼伤。
3. 对墙壁、天花板和地板进行钻孔或钻碎作业时，
应彻底查明里面是否敷设电缆或导管。
4. 使用随工具提供的辅助手柄。
操作失手会引起人身伤害。
5. 使用锤钻时，应牢牢握住工具的操作柄和侧柄。
否则，所产生的反作用力会将孔钻歪，甚至会造
成危险。
6. 佩戴防尘口罩
不要吸入在钻凿操作过程中产生的有害粉尘。粉
尘会危机到自身和旁观者的身体健康。
规 格
标 准 附 件
(1) 塑料盒 ............................................................. 1
(2) 侧柄 ................................................................. 1
电压（按地区）* (110V, 115V, 120V, 127V, 220V, 230V, 240V)
输入功率 620 W*
空载转速 0－1050转／分
满载冲击率 0－4400次／分
能力∶ 混凝土 3.4－22 mm
钢 铁 13 mm
木 材 32 mm
重量（不含线缆和侧柄） 2.3 kg
* 当须改变地区时应检查产品上的铭牌。
(3) 深度计 ............................................................. 1
标准附件可能不预先通告而予以更改。
钻头（细长柄） 细长柄附加器
（SDS-plus 长柄）
选购附件（分开销售）
1. 钻开锚栓孔（旋钻＋锤钻）
嘷钻头（细长柄）
钻头（细长柄）
外径 有效长度 全长
3.4 mm 45 mm 90 mm
3.5 mm
6
嘷钻头（锥柄）与锥柄附加器
钻头（锥柄） 锥柄附加器
（SDS-plus 长柄）
制销
嘷13 mm 锤钻夹盘
用锤钻进行冲击钻孔时，该 13 mm 锥钻夹盘被用於直柄钻头的钻孔作业上。
外径
11.0 mm
12.3 mm
12.7 mm
14.3 mm
14.5 mm
17.5 mm
21.5 mm
夹盘扳手
（冲击钻用直柄钻头） 13 mm 锤钻夹盘
（SDS-plus 长柄）
2. 锚栓的装定（旋钻＋锤钻）
嘷锚栓装定附加器（锤钻用）
锚栓装定附加器
（SDS-plus 长柄）（锤钻用）
总长∶160, 260 mm
锚栓装定附加器（手锤用）
锥度模式 适 用 钻 头
1 号莫氏锥度 钻头（锥柄） 11.0~17.5 mm
2 号莫氏锥度 钻头（锥柄） 21.5 mm
A号 — 锥度 锥柄附加器的A锥度或B锥度，可以选购，
B号 — 锥度 但与其适应的钻头不予供应。
锚栓尺寸
W1/4"
W5/16"
W3/8"
锚栓尺寸
W1/4"
W5/16"
W3/8"
W1/2"
W5/8"
嘷锚栓装定附加器（手锤用）
7
3. 大孔钻开（旋钻＋锤钻）
嘷中间销、取心钻具、取心钻柄与导板
中 间 销 取 心 钻 具（外径） 取 心 钻 柄
25 mm
—29 mm
(A) 32 mm 取 心 钻 柄 (A)
中 间 销 (A) 35 mm
38 mm
45 mm
中 间 销 (B) (B) 取 心 钻 柄 (B)
50 mm
不可使用外径 25 mm
和 29 mm 的取心钻具。
带导板（外径 25 mm 和 29 mm的
取心钻具不带导板。）
4. 粉碎工作（旋钻＋锤钻）
5. 化学锚钉钻钉作业（旋钻＋锤钻）
（导板） 中间销 取心钻具 取心钻柄
（SDS-plus 长柄）
尖钻（仅圆形）
（SDS-plus 长柄）
（SDS-plus 长柄）
12.7 mm 化学锚钉附加器
19 mm 化学锚钉附加器
（市售套筒）
8
6. 钻孔和旋螺丝（只旋转）
嘷钻头夹盘、夹盘附加器 (G)、特种螺丝和夹盘板手
7. 钻孔（只旋转）
嘷13 mm 的钻头夹盘组件（包括夹盘扳手）和夹盘（用於对钢材和木材的钻孔）
8. 旋螺丝（只旋转）
钻头号码 夹盘附加器 (D)
（SDS-plus 长柄）
9. 集尘杯、集尘器 (B)
选购附件可能不预先通告而予以更改。
特种螺栓 钻头夹盘（13VLRB－D）
夹盘板手
钻头夹盘 (13VLD－D) 夹盘附加器 (D)
（SDS-plus 长柄）
夹盘扳手
集尘杯 集尘器 (B)
10. 锤润滑剂 A
500 g （装在罐中）
70 g （装在绿管中）
30 g （装在绿管中）
钻头号码 螺丝尺寸 长度
2 号 3－5 mm 25 mm
3 号 6－8 mm 25 mm
夹盘附加器 (G)
（SDS-plus 长柄）
9
用 途
旋钻与锤钻
嘷钻开锚栓孔
嘷对混凝土钻孔
嘷对瓷砖钻孔
单纯旋钻
嘷对钢材或木材钻孔
（与选购附件匹配使用）
嘷旋紧机械螺丝、木螺丝
（与选购附件匹配使用）
作 业 之 前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否
相符。
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插
头插入电源插座时电动工具将出其不意地立刻转
动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足
够、装合适的延伸线缆，并且要尽可能地短些。
4. 安装钻头（图 1）
注意∶
为避免意外事故，请务必关闭开关并拔下电源插
头。
注∶
当使用尖钻、钻头等工具时，请务必使用本公司
原装配件。
(1) 清洁钻头柄。
(2) 旋转钻头将其插入钻头夹盘直至插锁插紧。
（图 1）
(3) 拉钻头以检查是否完全插紧。
(4) 卸下钻头时，首先请按箭头所示方向将夹卡完全
拉出，然后将钻头从夹卡上拉下。（图 2）
5. 安装集尘杯和集尘器 (B)（选购附件）
（图 3、图 4）
使用锤钻进行头上工作时，请装上集尘杯和集尘
器 (B)，以减少灰尘的掉下，便於操作。
嘷集尘杯的安装方法
请按照图 ３ 所示方法，将集尘杯装在钻头上使用。
使用粗径钻头时，请用本工具将集尘杯的中心孔
开大。
嘷集尘器 (B) 的安装方法
使用集尘器 (B) 时，请将集尘器 (B) 与夹卡上的
槽对准后，将集尘器 (B) 从钻头的顶端插进去
（图 ４）。
注意∶
嘷集尘杯和集尘器 (B) 是专门用於混凝土的钻
孔，请勿用於金属、木材的钻孔。
嘷请将集尘器 (B) 完全插入主机的夹盘部。
嘷当集尘器 (B) 与混凝土表面有一段距离的状态
下，打开锤钻开关进行工作时，集尘器 (B) 会
跟钻头同时旋转。因此，请务必将集尘杯紧压
在混凝土表面上后再打开开关进行钻孔工作。
（如将集尘器 (B) 用於全长 190 mm 以上的钻
头时，集尘器 (B) 便无法贴紧混凝土表面而旋
转。因此，请将集尘器 (B) 与全长 166 mm, 160
mm, 110 mm 的钻头配套使用。）
嘷每钻 2～3 个孔后，请将粉尘丢掉。
嘷更换钻头时，请卸下集尘器 (B) 以后再进行。
6. 选择螺丝钻头
为了避免螺丝头或钻头被损坏，旋螺丝时一定要
使用与螺丝直径相配的钻头。
7. 确认钻头的旋转方向（图 5）
按下按钮右侧时，钻头按顺时针方向旋转（从后
部看）。按下按钮左侧时，钻头按逆时针方向旋
转。
使 用 方 法
注意∶
在进行钻头及各种零部件的安装、拆卸，中断作
业时及作业之后，为防止发生意外事故，请务必
关闭开关，从插座拔出插头。
1. 开关的操作
钻头的转速可以靠改变触发开关的拉动量来控
制。轻拉触发开关，转速低；稍用力拉开关，转
速增高。拉动触发开关后再按下停止销的话，便
可进行连续作业。若想关掉触发开关，请再次拉
动触发开关，以使停止销松开并使触发开关回到
其起始位置。
