Hitachi CR 24DV Manual de usuario

日立牌充电式往复锯

Cordless Reciprocating Saw

CR 24DV

使用说明书

HANDLING INSTRUCTIONS

使用前务请详加阅读

Read through carefully and understand these instructions before use.

304

Code No. C99103821

Printed in Japan

910

日立牌充电式往复锯

Cordless Reciprocating Saw

CR 24DV

使用说明书

HANDLING INSTRUCTIONS

使用前务请详加阅读

Read through carefully and understand these instructions before use.

304

Code No. C99103821

Printed in Japan

910

2 3 20

11 12

13 14

15 16

17 18

19 20

21 22

23 24

25 26

27 28

11.5 mm

ABC D

1 318-481 1

2 318-483 1

3 318-478 1

4 318-479 1

5 959-149 2 D4.76

6 318-480 1

7 318-477 1

8 318-487 1

9 318-482 1

10 318-484 1

11 318-485 1

12 318-486 1

13 318-453 1

14 319-854 1

15 996-401 1

16 996-400 1

17 996-407 1 1AP-12

18 956-589 2

19 305-574 4 M5×16

20 319-853 1 “18”

21 319-866 1

22 951-039 5 M4×12

23 319-868 1

24 319-867 1

25 993-244 3 M4×12

26 319-849 1

27 690-1ZZ 1 6901ZZCMPS2L

28 319-848 1

29 954-789 1

30 996-399 1 M5×12

31 986-011 4 D5×30

32 319-844 1 “29”

33 319-875 2 M5×12

34 319-851 1 M6×16

35 319-856 1

36 319-874 1

37 983-567 1

38 996-405 1

39 983-541 1

40 983-560 1 H-7108

ABC D

41 319-852 1

42 319-850 1

43 670-514 1

44 600-1VV 1 6001VVCMPS2L

45 319-843 1

46 360-555 1 “43, 44, 45, 47”

47 608-VVM 1 608VVC2PS2L

48 319-788 1

49 319-846 1

50 960-108 2 D4×60

51 319-956 2

52 319-808 1

53 ———— 1

54 319-814 1

55 318-247 1

56 319-861 1

57 319-855 1

58 ———— 1

59 305-490 4 D5×30

60 319-790 1

61 304-035 2 D4×25

62 ———— 1

63 319-847 2

64 999-058 2

65 319-813 1

66 319-865 1

67 319-812 1

68 993-963 1 M3×12

69 319-894 1

70 1 319-871 1 EB2420

70 2 319-872 1 EB2430H

501 318-613 1 #103 150L P.14

502 319-875 1

503 319-815 1

504 UC24YFB 1

2 3 20

11 12

13 14

15 16

17 18

19 20

21 22

23 24

25 26

27 28

11.5 mm

ABC D

1 318-481 1

2 318-483 1

3 318-478 1

4 318-479 1

5 959-149 2 D4.76

6 318-480 1

7 318-477 1

8 318-487 1

9 318-482 1

10 318-484 1

11 318-485 1

12 318-486 1

13 318-453 1

14 319-854 1

15 996-401 1

16 996-400 1

17 996-407 1 1AP-12

18 956-589 2

19 305-574 4 M5×16

20 319-853 1 “18”

21 319-866 1

22 951-039 5 M4×12

23 319-868 1

24 319-867 1

25 993-244 3 M4×12

26 319-849 1

27 690-1ZZ 1 6901ZZCMPS2L

28 319-848 1

29 954-789 1

30 996-399 1 M5×12

31 986-011 4 D5×30

32 319-844 1 “29”

33 319-875 2 M5×12

34 319-851 1 M6×16

35 319-856 1

36 319-874 1

37 983-567 1

38 996-405 1

39 983-541 1

40 983-560 1 H-7108

ABC D

41 319-852 1

42 319-850 1

43 670-514 1

44 600-1VV 1 6001VVCMPS2L

45 319-843 1

46 360-555 1 “43, 44, 45, 47”

47 608-VVM 1 608VVC2PS2L

48 319-788 1

49 319-846 1

50 960-108 2 D4×60

51 319-956 2

52 319-808 1

53 ———— 1

54 319-814 1

55 318-247 1

56 319-861 1

57 319-855 1

58 ———— 1

59 305-490 4 D5×30

60 319-790 1

61 304-035 2 D4×25

62 ———— 1

63 319-847 2

64 999-058 2

65 319-813 1

66 319-865 1

67 319-812 1

68 993-963 1 M3×12

69 319-894 1

70 1 319-871 1 EB2420

70 2 319-872 1 EB2430H

501 318-613 1 #103 150L P.14

502 319-875 1

503 319-815 1

504 UC24YFB 1

充电式电池

插销

电池导轨

按

把手

拉出

插入

本体导轨

指示灯

锯条槽

前罩

刀刃

柱塞缝

其他刀刃

半圆槽

机油

六角杆扳手

底座

12mm 固定螺丝

锁定解除按钮

游离

锁住

行程

磨耗极限

碳刷钉

碳刷突起

碳刷管外侧连接部分

Rechargeable battery

Latch

Guide rail of batery

Push

Handle

Pull out

Insert

Guide rail of body

Pilot lamp

Holder sleeve

Front cover

Blade

Plunger slit

Another blade

Semicircular slit

Machine oil

Hexagonal bar wrench

Base

Set screw 12 mm

Lock-off button

Free

Lock

Stroke

Wear limit

Nail of carbon brush

Protrusion of carbon brush

Contact portion outside brush tube

作业上的一般注意事项

1. 工作场所应打扫干净，清理妥当。杂乱无章将导

致事故。

2. 避免危险的环境，请勿让电动工具与充电器淋到

雨，不可在潮湿地方使用电动工具和充电器，工

作地点要保持明亮。

请勿在易燃或爆炸性物质附近使用电动工具和充

电器。

不可在存放易燃液体或气体的地方使用电动工具

和充电器。

3. 在无监督的情况下小孩或体弱者不适宜使用此电

动工具。应监督小孩不要让其玩耍电动工具。所

有访客均须保持安全距离。

4. 保存现未使用的工具和充电器。未使用电动工具

和充电器时，须将它们存放在干燥处、高处或能

上锁处，以防止小孩和体弱者取到。请将电动工

具和充电器存放在温度低于 40°C 地方。

5. 不得使劲用力推压。电动工具需按设计条件才能

有效而安全地工作。绝不可勉强。

6. 妥选使用工具。不可用小型工具或附件去干重

活。

7. 服装要穿戴齐整。衣服或服饰不可松驰，以免卷

入活动部件内。在室外工作时，最好戴橡胶手

套，穿上鞋袜。

8. 使用电动工具时，大部分需要戴安全眼镜。如果

作业中灰尘多，还要戴上面具或防尘口罩。

9. 塞绳不可滥用。充电器切勿拿着塞绳搬动或从插

座中拔出。不可让塞绳受热、沾油或碰到锐利的

菱角。

10. 作业以安全第一为原则。工件要用夹具或台钳卡

紧。这样做，比用手按压更为可靠，也能够让双

手专心操作。

11. 作业时脚步要站稳，身体姿势要保持平衡。

12. 电动工具要小心保养。刀具要经常保持锋利、清

洁，以确保性能与安全。请按照润滑剂和所变更

的附件说明进行。

13. 充电器不用时或维修检查时，务请将充电器的插

头从插座中拔出。

14. 拆下卡盘扳手和扳手。打开开关之前，总要先检

查扳手是否从工具上卸下。

15. 谨防不慎打开开关。搬运钻机时，请勿将手指搁

在开关上。

16. 请勿使用未经指定的充电器以免发生危险。

17. 只能使用日立指定的更换零件。

18. 不得使用电动工具去进行规定以外的其它作业。

19. 为了防止人体受伤，只能使用本说明书或日立牌

产品目录中所指定的附件。

20. 只能请授权的服务店来修理本工具。对于因非授

权者的修理或因错误使用了本工具而造成的工具

损伤或人体伤害，本制造公司概不负责。

21. 为了保证设计的完整性，电动工具和充电器的盖

罩和螺钉类不可随便拆除。

22. 务请在铭牌上规定的电压下使用充电器。

23. 除非电线插头已从电源插座拆下，绝不可接触转

动部分或附件。

24. 使用前务请充电。

25. 请勿使用未经指定的电池。请勿将未经指定的普

通干电池、充电式电池或汽车蓄电池连接于电动

工具上。

26. 请勿使用含有升压器的变压器。

27. 请勿用引擎发电机或直流电源装置对电池进行充

电。

28. 务请在室内进行充电。充电时，充电器和电池会

稍微变热，因此，不要在直射阳光处充电，而应

在湿度低、通风好的阴凉处进行充电。

29. 在高处作业时，要注意下面的动静。作业前，应

先确认下面无人。

30. 进行授权服务时，请使用本说明书中的组装分解

图。

31. 如果电源线破损，必须由厂家或其维修代理店或

具有同等资格的技术人员更换，以避免发生危

险。

充电式往复锯使用上的注意事

项

1. 务请在 0～40°C 的温度下进行充电。温度低于

0°C 将会导致充电过度，极其危险。电池不能在

高于 40°C 的温度下充电。最适合于充电的温度

是 20～25°C。

2. 不要连续使用充电器。

一次充电完毕后，在 15 分钟内不要再次使用该充

电器对电池充电。

3. 勿让杂质进入充电式电池连结口内。

4. 切勿拆卸充电式电池与充电器。

规格

电动工具

型式 CR24DV

无负荷速度 0－2500/分

行程 28 mm

能力软钢管∶ 外径 100 mm

聚氯乙烯管∶ 外径 100 mm

木材∶ 厚度 100 mm

软钢板∶ 厚度 10 mm

充电式电池 EB2420 (2.0 Ah) 镍镉电池，24 V

EB2430HA (3.0 Ah) 氢化镍金属电池，24 V

重量 4.3 kg

充电器

型式 UC24YFB

充电电压 24 V

重量 0.6 kg

标准附件

12 3

5. 切勿使充电式电池短路。

使电池短路将会造成很大的电流和过热，从而烧

坏电池。

6. 请勿将电池丢入火中。

电池受热将会爆炸。

7. 持续使用本机，可能造成过热，从而导致马达和

开关损坏。请停止使用本机 15 分钟左右。

8. 充电后电池寿命太短不够使用时，请尽快将电池

送往经销店。请勿将用过的电池乱丢。

9. 使用一个电力耗尽的电池将会损坏加载装置。

10. 在锯进墙壁、天花板或地板之前，请确认内部是

否有电线或管道之类的东西。

11. 请勿将异物插入充电器的通风口。

若将金属异物或易燃物插入通风口的话，将会引

起触电事故或使充电器受损。

12. 为保护您的听力请在工作时带上耳塞。

13. 切勿在工作中或刚刚结束工作时触摸锯条，因为

在工作中锯条会变得很热，触摸其将会造成严重

的烫伤。

14. 始终持牢把手和电动工具的前盖，否则反作用力

可能会造成操作误差或人身伤害。

15. 在进行调整、更换附件或存放工具之前请取出电

池或将开关置于锁定或关闭位置。

CR24DV

1刀刃 (No. 103) ...................................................................................................... 1

2六角杆扳手 ............................................................................................................ 1

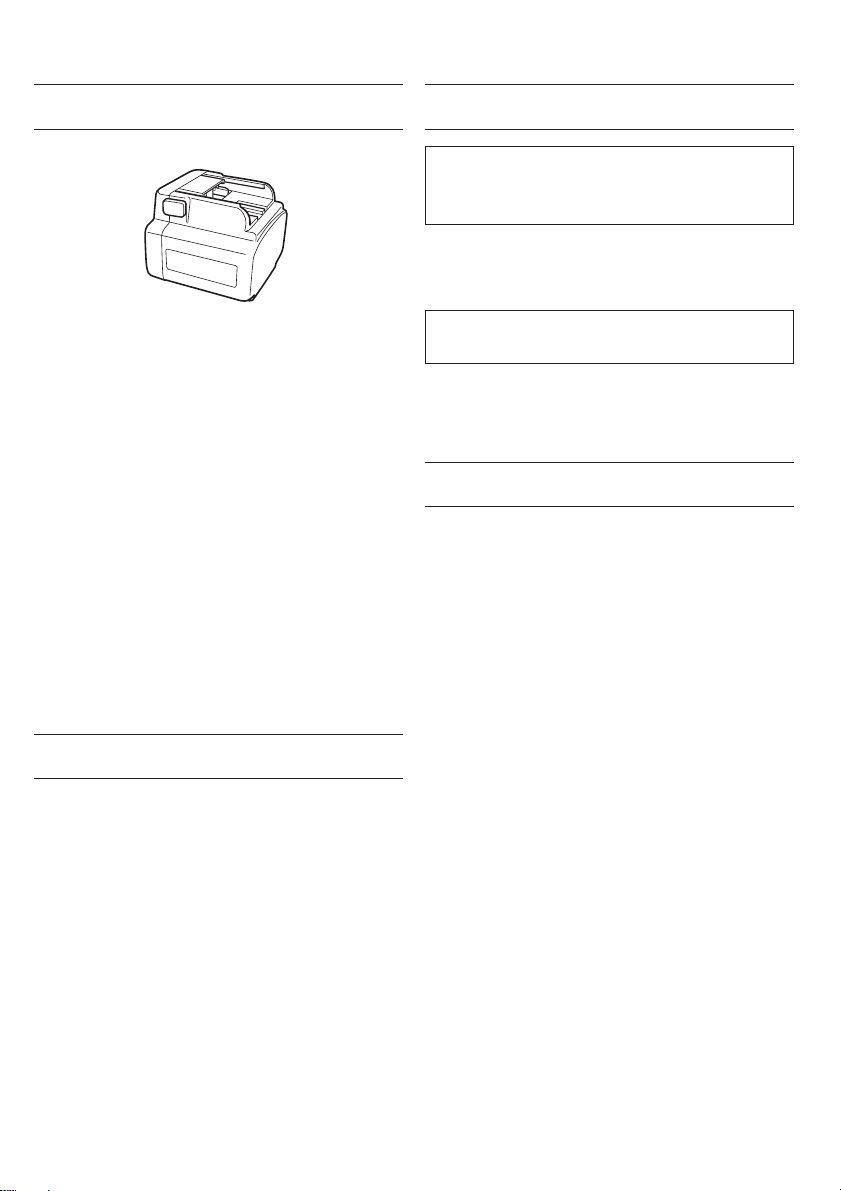

3充电器 (UC24YFB) ............................................................................................. 1

4塑料箱 ................................................................................................................... 1

标准附件可能不预先通告而径予更改。

选购附件（分开销售）

1. 电池 (EB2420, EB2430HA)

2. 刀刃

(1) 1 号刀刃 (10) 101号刀刃

(2) 2 号刀刃 (11) 102 号刀刃

(3) 3 号刀刃 (12) 103 号刀刃

(4) 4 号刀刃 (13) 104 号刀刃

(5) 5 号刀刃 (14) 105 号刀刃

(6) 8 号刀刃 (15) 106 号刀刃

(7) 9 号刀刃 (16) 107 号刀刃

(8) 95 号刀刃 (17) 108 号刀刃

(9) 96 号刀刃 (18) 121 号刀刃

(19) 131 号刀刃

(20) 132 号刀刃

䡬(1)－(9)∶HCS 刀刃（HCS∶高速碳钢）

䡬(10)－(20)∶Bl-METAL 刀刃

使用刀刃时，请参照表 4，表 5 和表 6。

选购附件可能不预先通告而径予更改。

用途

䡬管子和角钢的切锯。

䡬各种木材的切锯。

䡬软钢板、铝板及铜板的切锯。

䡬苯酚树脂、聚氯乙烯等合成树脂的切锯。

详细内容，请参照“刀刃的选择”一节的内容。

电池的拆卸／安装法

注意

务必保持开关关闭或将锁定解除按钮移至右侧（锁

定位置）。（参照图 13）

1. 电池的拆卸法

请先紧抓住把手，然后再推压电池插销以拆下电

池（参照图 1 和 2）。

注意

切勿使电池短路。

2. 电池的安装法

把电池的导轨对准本体，插入电池。一定要把电

池装紧。（参照图 2）

充电

在使用电动工具之前，请先按以下方法给电池充电。

1. 将充电器的电源线连接至电源插座。连接电源线

时，充电器的指示灯将闪烁呈红色（以 1 秒的间

隔）。

2. 将电池装入充电器。

如图 3 所示把电池放入充电器中。一定要把电池

完全放入充电器中。

3. 充电

将电池插入充电器后，充电开始，并且，充电器

上的指示灯将持续点亮呈红色。

电池完全充电后，指示灯将闪烁呈红色（以 1 秒

的间隔）（参见表 1）。

(1) 指示灯显示

根据充电器或充电式电池的情况，指示灯的显示

如表 1 所示。

表 1

指示灯的显示

点亮 0.5 秒钟，不点亮 0.5 秒钟

（熄灭 0.5 秒钟）

连续点亮

点亮 0.5 秒钟，不点亮 0.5 秒钟

（熄灭 0.5 秒钟）

点亮 0.1 秒钟，不点亮 0.1 秒钟

（熄灭 0.1 秒钟）

连续点亮

充电前

充电时

充电完成

无法充电

闪烁

（红色）

点亮

（红色）

闪烁

（红色）

闪动

（红色）

点亮

（绿色）

电池或充电器有问题

电池温度太高，以致无

法充电。

(2) 关于充电式电池的温度

充电式电池的温度如表 2 所示，在充电前应使已

发热的电池冷却片刻。

表 2

(3) 关于充电时间

根据充电器和电池的组合，充电时间如表 3 所

示。

表 3 充电时间（于 20°C）

注

充电时间可能根据温度和电压而有变化。

4. 从电源插座拔下充电器的电源线。

5. 握紧充电器并取出电池。

注

充电完成后，请先从充电器内取出电池，然后加以

妥善保存。

关于新电池等的放电

因新的和长期未使用的充电式电池内部的化学物

质无活性，故第一次和第二次使用时其放电能力

可能较低。这是暂时现象，这种电池充电 2－3 次

后即可恢复其充电所需的正常时间。

较长时间保持电池性能的方法

(1) 在电池电力完全耗尽之前进行充电。

感到电动工具的能力变弱时，请停止使用并给电

池充电。若您继续使用电动工具并耗尽电力，电

池可能会损坏或其使用寿命缩短。

(2) 避免在高温环境中充电。

使用后充电式电池的温度将迅速升高。若使用后

立即对这种电池进行充电，其内部化学物质会劣

化，电池使用寿命将缩短。请稍等片刻，待电池

冷却后再进行充电。

注意

䡬若在电池因长时间存放在有直射阳光的场所或

刚使用后发热时进行充电，充电器的指示灯点

亮呈绿色。遇此情况时，请先让电池冷却后再

开始充电。

䡬指示灯闪动呈红色时（以 0.2 秒钟的间隔），

请检查并取出充电器电池安装孔内的任何异

物。若无异物，则可能电池或充电器发生故

障。请带去经授权的维修中心检查。

䡬因内置的微机需要约 3 秒钟才能确认正用

UC24YFB 进行充电的电池已被取出，因此请

待 3 秒钟后再重新插入电池继续充电。

电池类型充电时间

EB2420 约 50 分钟

EB2430HA 约 70 分钟

电池类型电池可充电的温度

EB2420 -5°C－60°C

EB2430HA 0°C－45°C

操作前须知

1. 安装锯条

该工具采用了不使用扳钳或其他工具便可装卸锯

条的可装卸式装置。

(1) 打开、关闭开关搬钮数次以致锯条槽从前盖完全

弹出。然后，关闭开关并取出电池。（图 4）

注意

为杜绝意外事故的发生请务必关闭开关并取出电

池。

(2) 请按照图 5 中锯条槽上箭头所示的方向转动锯条

槽，如果将锯条槽转动一部分，也会自动紧固。

（图 5）

(3) 将锯条完全放入插条的小插槽中，您可以向上或

向下的方向安装锯条。（图 6，图 7）

(4) 按照图 8 中箭头所示的方向将锯条槽稍微地向后

拉动（与锯条槽上箭头方向相反）。这时，弹力

将自动将锯条槽弹至正确位置，而无须固定锯条

槽。（图 8）

(5) 用手拉动锯条两或三次以检查锯条是否安装牢

固，拉动时，若发出喀嗒声并锯条槽轻微活动便

知道锯条已安装好。（图 9）

注意

当拉动锯条时务必从后侧拉动，拉动锯条的其他部

分将造成人身伤害。

2. 卸下锯条

(1) 打开、关闭开关搬钮数次以致锯条槽从前盖完全

弹出。然后，关闭开关并取出电池。（图 4）

注意

为杜绝意外事故的发生请务必将开关关闭并取出电

池。

(2) 按照图 5 中箭头所示的方向转动锯条槽后，将锯

条转至面朝下，锯条应自然落下，若未自然落下

请用手将其拔出。

注意

切勿用手触摸刚刚使用过的锯条，否则，灼热的金

属极易烫伤您的皮肤。

当锯条损坏时

当锯条损坏并残留在小插槽的内部时，应按照箭

头所示的方向转动锯条槽，锯条应自然落下，固

定锯条槽，并使锯条面朝下。若未落下，请按照

下列说明使其落下。

(1) 损坏的锯条的某部分粘在了插条的小插槽中，拔

出插条并将锯条拔出。

(2) 若损坏的锯条藏在小插槽内部，请用锯条的尖部

将其钩住并取出。（图 10）

电锯的维护和检查

(1) 使用后，请用气刷或刷子清除掉锯条上的灰尘、

泥土、尘沙或潮气等，以确保锯条的工作顺畅。

(2) 按照图 5 中箭头所示的方向转动锯条槽，在小插

槽的位置用机油定期润滑电锯。（图 11）

注意

䡬若未正确地对电锯进行清扫或润滑，锯屑和沙

粒可能会妨碍锯条槽的转动，无法用手取出锯

条。这时，用钳子或类似的东西夹住锯条槽的

外部，并向右或向左稍稍转动锯条槽。锯条槽

可转动后，请用气刷清除灰尘并正确润滑，并

检查电锯是否能顺畅工作。

3．移动基座

按照图 12 松开固定螺丝向前移动基座，轻轻拧紧

螺丝。确保基座不向前或后活动，再紧固螺丝。

确保基座不与锯条接触。

4. 务必正确安装电池。

使用方法

注意

䡬切勿让手指按着开关搬运工具。否则因突然起

动而造成人身伤害。

䡬在作业中请小心勿使锯屑、灰尘、水等通过柱

塞部份进入机内。若锯屑等积于柱塞部份，请

务必在使用前加以清除。（参照图 4）

䡬请勿拆下前罩。

请务必通过前罩上部拿起机身。（参照图 4）

䡬在使用时，在切锯作业中请将底座压在材料上

面。

若未将底座紧紧压在工件上，振动会导致刀刃

损坏。

Otros manuales para CR 24DV

Tabla de contenidos

Otros manuales de Sierra inalámbrica de Hitachi

Hitachi

Hitachi CR 24DV Manual de usuario

Hitachi

Hitachi CR 24DV Manual de usuario

Hitachi

Hitachi CR 14DSL Manual de usuario

Hitachi

Hitachi CR 14DSL Manual de usuario

Hitachi

Hitachi CR 14DSL Manual de usuario

Hitachi

Hitachi CJ 14DSL Manual

Hitachi

Hitachi CR 18DL Manual de usuario

Hitachi

Hitachi CR 18DGL Manual de usuario

Hitachi

Hitachi C 18DSL Manual de usuario

Hitachi

Hitachi CR 18DV Manual de usuario

Hitachi

Hitachi C 18DL Guía de solución de problemas

Hitachi

Hitachi CR 24DV Manual del operador

Hitachi

Hitachi CR 18DV Manual de usuario

Hitachi

Hitachi CR 10DL Manual de usuario

Hitachi

Hitachi CR 18DL Manual del operador

Hitachi

Hitachi CR 12DA Manual de usuario

Hitachi

Hitachi CR 18DMR Manual de usuario

Hitachi

Hitachi CR 24DV Manual de usuario

Hitachi

Hitachi CR 18DV Manual de usuario

Hitachi

Hitachi C 18DBAL Guía de solución de problemas

Hitachi

Hitachi CR 24DV Manual de usuario

Hitachi

Hitachi CR 18DMR Manual de usuario

Hitachi

Hitachi CJ 14DL Manual

Hitachi

Hitachi CR 18DV Manual del operador

Manuales populares de Sierra inalámbrica de otras marcas

EDM Product

EDM Product 08754 Manual de usuario

GreenWorks

GreenWorks GD24JS Manual de usuario

AEG

AEG BKS18LI-401B Manual de usuario

Black & Decker

Black & Decker BDEJS4C Manual de usuario

DeWalt

DeWalt DC330 Manual de usuario

Makita

Makita HS301D Manual de usuario

Makita

Makita RS001GM101 Manual de usuario

Metabo HPT

Metabo HPT C 3607DWA Manual de usuario

Panasonic

Panasonic EY47A1 Manual de usuario

Bosch

Bosch RS20 Instrucciones de montaje

Parkside

Parkside PAAS 12 A2 Manual de usuario

Makita

Makita DHS783ZJU Manual de usuario

Makita

Makita DJR188Z Manual de usuario

Max

Max 61011 Manual de usuario

Makita

Makita DJV181 Manual de usuario

Makita

Makita DJR188 Manual de usuario

EINHELL

EINHELL TE-AP 18 Li Manual de usuario

Festool

Festool RSC 18 Manual de usuario
