Hioki 9455 Manual de usuario

9455

Instruction Manual

ピン形リード

JA/EN

June 2021 Revised edition 4

9455A980-04 21-06H

PIN TYPE LEAD

取扱説明書

*600220574*

HIOKI 9455A980-04

目　次

はじめに................................................................................................................1

点検 .........................................................................................................................1

安全について ......................................................................................................1

ご使用にあたっての注意...............................................................................2

第1章

概要 ___________________________________________3

1.1 製品概要 ............................................................................................3

1.2 各部の名称 .......................................................................................3

第2章

測定方法 _______________________________________4

第3章

保守・修理 _____________________________________6

第4章

仕様 ___________________________________________8

9455A980-04

HIOKI 9455A980-04

はじめに

このたびは、HIOKI 9455 ピン形リードをご選定いただき、誠にありがとうございます。

この製品を十分にご活用いただき、末長くご使用いただくためにも、取扱説明書はていね

いに扱い、いつもお手元に置いてご使用ください。

本器がお手元に届きましたら、異常または損傷が輸送中に発生していないか点検してから

ご使用ください。万一、破損がある場合や仕様どおり動作しない場合は、お買上店（代理

店）か最寄りの営業拠点にご連絡ください。

本器を使用する前に、次の安全に関する事項をよくお読みください。

取扱説明書の注意事項には、重要度に応じて次の表記がされています。

はじめに

点検

安全について

誤った使い方をすると、人身事故や機器の故障につながるおそれがありま

す。この取扱説明書を熟読し、十分に内容を理解してから操作してくださ

い。

操作や取り扱いを誤ると、使用者が死亡または重傷につながる危険性

が極めて高いことを意味します。

操作や取り扱いを誤ると、使用者が死亡または重傷につながる可能性

があることを意味します。

操作や取り扱いを誤ると、使用者が傷害を負う場合、または機器を損

傷する可能性があることを意味します。

製品性能および操作上でのアドバイスを意味します。

安全記号

潜在的なハザードがあることを示します。取扱説明書の「ご使用にあ

たっての注意」(p.2) および各使用説明の冒頭に記載されている警告

メッセージをご覧ください。

直流（DC）を示します。

HIOKI 9455A980-04

ご使用にあたっての注意

本器を安全にご使用いただくために、また機能を十二分にご活用いただくために、次の注

意事項をお守りください。

本器の仕様だけではなく、使用する付属品、オプションなどの仕様の範囲内で本器をご使

用ください。

ご使用にあたっての注意

•本器を、接続する機器の最大入力電圧以上の回路へ接続しないでくださ

い。また DC60 V 以上の回路へ接続しないでください。感電などの危

険を引き起こします。

•本器を使用する前に、リード線の被覆が破れたり金属が露出したりして

いないか確認してください。損傷がある場合は、感電事故になるので、

指定の 9455 ピン形リードと交換してください。

9455 ピン形リードの先端はとがっているため危険です。けがのないよ

う、取り扱いには十分注意してください。

HIOKI 9455A980-04

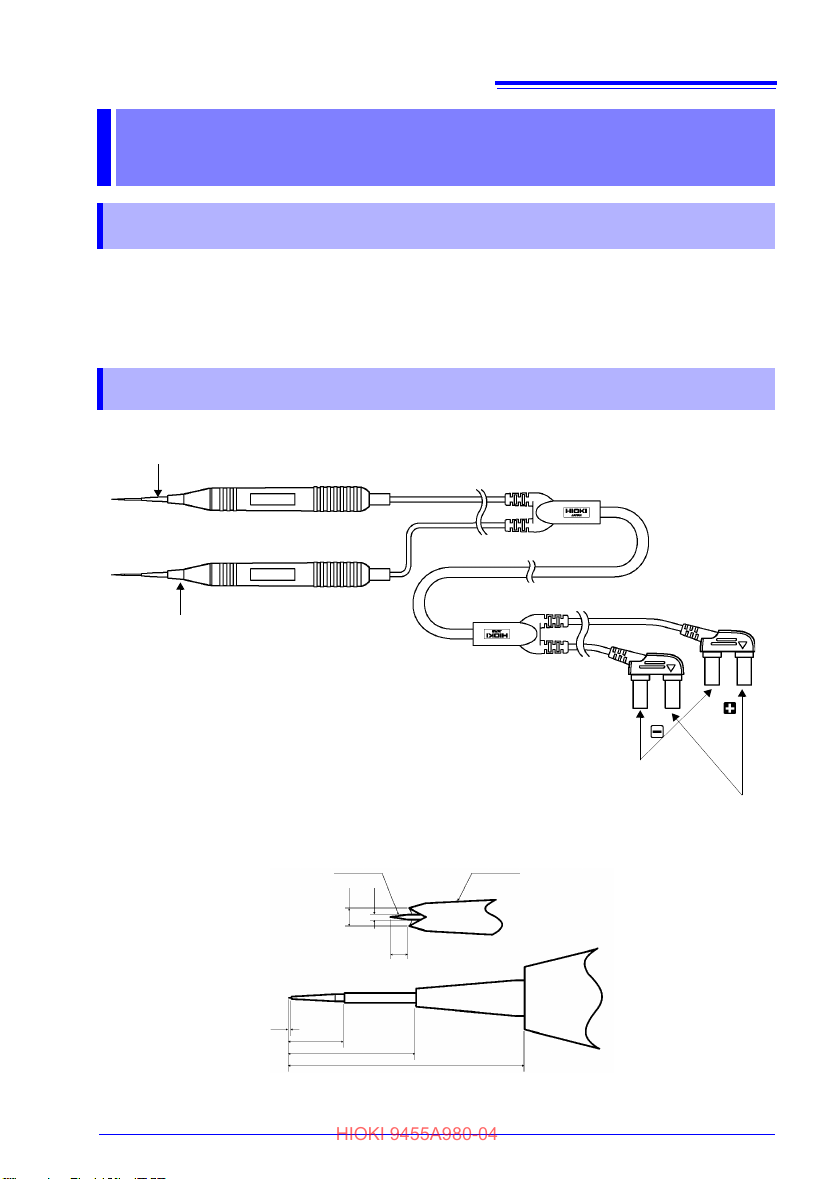

第1章概要

9455 ピン形リードの先端は、実装基板上の IC の足浮き検査用に開発した極細の４端子

プローブ 1172-44 を使用しています。そのため、小形状の測定対象物でも四端子抵抗測

定をすることができます。

概要第1章

1.1 製品概要

1.2 各部の名称

1172-44 4 端子プローブ Rアーム用（先端部）（オプション）

SOURCE 端子

SENSE 端子

プローブ先端拡大図

26.5

14.2

6.1

0.2

SOURCE 端子

0.2

φ0.1

φ0.3

SENSE 端子

9455 外観図

先キャップ

HIOKI 9455A980-04

第2章測定方法

本器を計測器に正しく接続してください。接続方法については、各計測器の取扱説明書を

参照ください。

ゼロアジャスト機能のあるものは、計測器付属のリードを用いて行い、その後付属リード

を計測器から取り外し、本器を接続してから測定してください。

本器を測定対象物の両端に軽く押し当てて測定してください。

SENSE 端子が測定対象物に 0.2 mm 押されて引っ込んだときに、SOURCE 端子が測定

対象物に接触し、4 端子測定ができます。

測定方法第2章

0.2 mm

SOURCE 端子

SENSE 端子

HIOKI 9455A980-04

第2章測定方法

本器は精密機器です。取り扱い時には次のことに注意してください。

•本器の先端に衝撃を加えたり、測定対象物に強く押し当てないようにし

てください。精密構造になっているため、先端部が折れたり、変形する

ことがあります。

•測定対象物に本器を垂直に軽く押し当ててください。斜め方向から押し

当てると、先端に削りくずが入り、４端子機能が正常に働かなくなるこ

とがあります。

•端子プローブを、測定対象物に押し当てたまま軸と垂直方向に動かさな

いでください。先端が折れる場合があります。9466 手元スイッチを使

用する場合には特に注意してください。

•ピン先は 2箇所動きます。測定は 0.2 mm のストロークで行えます。

•使用後は、先端にビニールキャップをかぶせ、保護するようにしてくだ

さい。

斜め方向から押し

当てると、故障の

原因になります

測定対象物に垂直

に押し当てます

測定対象物に押し当てたまま、

横に動かさない

HIOKI 9455A980-04

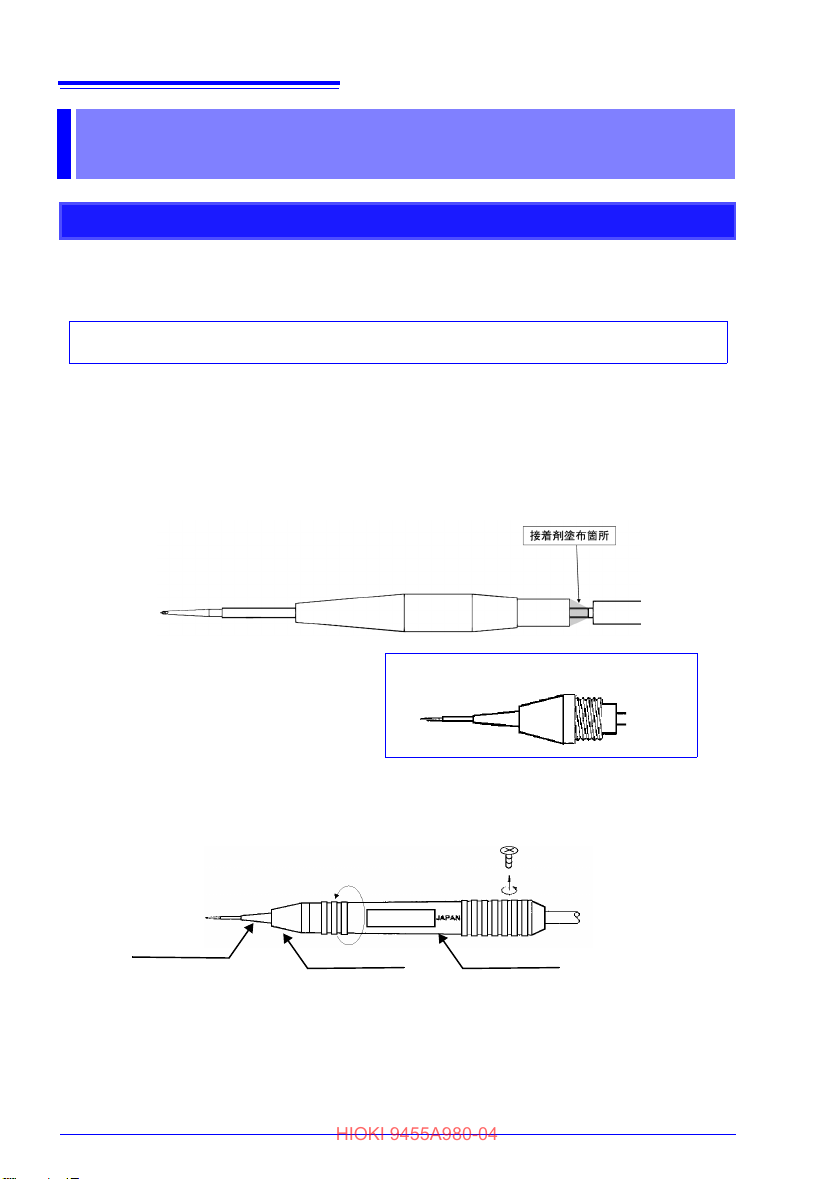

第3章保守・修理

故障時には、お買上店（代理店）か最寄りの営業拠点にご連絡ください。

お客様での修理は推奨しませんが、以下の手順で 1172-44 ４端子プローブの交換が可能

です。1172-44 は別途お買い求めください。

手順

保守・修理第3章

1172-44 4端子プローブ（オプション）

先キャップは、弊社インターネットショップまたは最寄りの代理店で購入できます。

1. 1172-44 4 端子プローブのバネの部分を接着剤（エポキシ樹脂など）で固定する

1172-44 は、2段階で伸縮しますが、本リードでは 1 段階だけ伸縮させるためです。

プローブと先キャップのねじが締結できないおそれがあるため、接着剤が乾く前に先キャップを

取り付けてください。

2. プローブ胴体のなべねじ（ポリカーボネイト）（M3×6）を取り外してから、先

キャップを取り外す

4端子プローブ

4端子プローブに先キャップを取り付けておく

なべねじ（ポリカーボネイト）

（M3×6）

先キャッププローブ胴体

1172-44

HIOKI 9455A980-04
