Hilti SFC 14-A Manual de usuario

SFC 14-A /

SFC 18-A

Operating instructions en

Mode d’emploi fr

Manual de instrucciones es

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

ꛈ ꛉ ꛋ

ꛊ

ꛎ

ꛍ

ꛑ

ꛌ

ꛐ ꛐꛏ ꛏ

SFC 18-A

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

ETL listed to US and Canadian safety standards

Homologué ETL (conforme aux normes de sécurité américaines et canadiennes)

Producto homologado según normas de seguridad americanas y canadienses

Produto homologado de accordo com as normas de segurança americanas e canadianas

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

ꛈ ꛉ ꛋ

ꛊ

ꛎ

ꛏ

ꛐ

ꛏ

ꛐ

ꛍ

ꛑ

ꛌ

SFC 14-A

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01





Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01





Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

MANUAL ORIGINAL

Atornilladora a batería SFC 14A /

SFC 18A

Lea detenidamente el manual de instrucciones antes de la puesta en

servicio.

Conserve siempre este manual de instrucciones cerca de la herramienta.

No entregue nunca la herramienta a otras personas sin adjuntar el manual

de instrucciones.

Índice

1 Indicacionesgenerales ........................ 46

2 Descripción ................................ 48

3 Herramientas, accesorios . . . . . . ................. 50

4 Datostécnicos .............................. 50

5 Indicacionesdeseguridad ...................... 52

6 Puestaenservicio ........................... 59

7 Manejo ................................... 61

8 Cuidadoymantenimiento....................... 63

9 Localizacióndeaverías ........................ 65

10 Reciclaje.................................. 66

11 Garantíadelfabricantedelasherramientas ........... 67

1Los números hacen referencia a las ilustraciones que pueden encontrarse

en las páginas desplegables correspondientes. Manténgalas desplegadas

mientras estudia el manual de instrucciones.

En el presente manual de instrucciones, "la herramienta" se refiere siempre

a la atornilladora con batería SFC 18A o SFC 14A con la batería insertada.

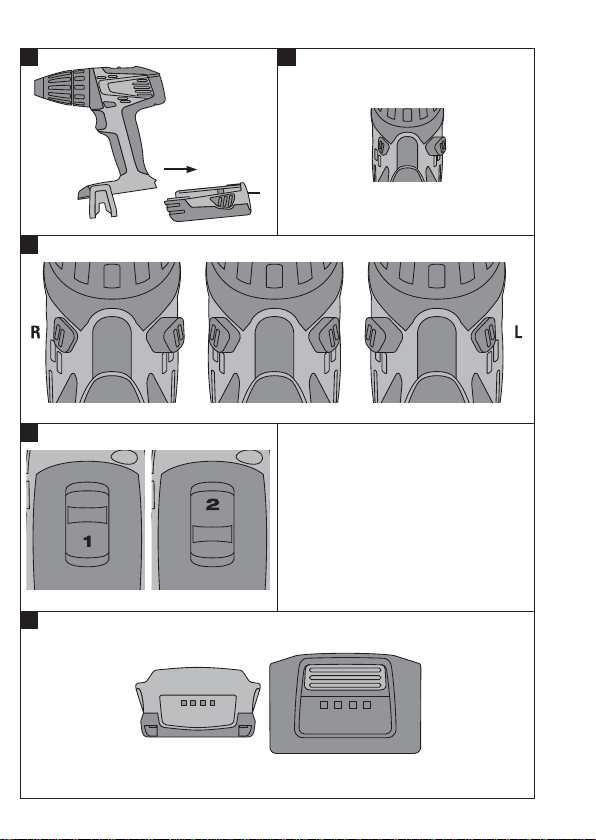

Componentes de la herramienta, elementos de manejo y de indica-

ción 1

@Portabrocas de sujeción rápida

;Anillo de ajuste para par de giro y taladrado

=Conmutador de control (con control electrónico de velocidad)

%Conmutador de giro derecha/izquierda

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

&Selector de dos velocidades

(Lámpara

)Empuñadura

+Teclas de desbloqueo con función adicional de activación del indi-

cador del estado de carga

§Indicador del estado de carga y de averías (batería de Ion-Litio)

/Colgador de cinturón (opcional)

1 Indicaciones generales

1.1 Señales de peligro y su significado

PELIGRO

Término utilizado para un peligro inminente que puede ocasionar lesiones

graves o incluso la muerte.

ADVERTENCIA

Término utilizado para una posible situación peligrosa que puede ocasionar

lesiones graves o la muerte.

PRECAUCIÓN

Término utilizado para una posible situación peligrosa que puede ocasionar

lesiones o daños materiales leves.

INDICACIÓN

Término utilizado para indicaciones de uso y demás información de interés.

1.2 Explicación de los pictogramas y otras indicaciones

Símbolos de advertencia

Advertencia de

peligro en general

Advertencia de

tensión eléctrica

peligrosa

Advertencia de

sustancias

corrosivas

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

Señales prescriptivas

Utilizar protección

para los ojos

Utilizar casco de

protección

Utilizar protección

para los oídos

Utilizar guantes de

protección

Utilizar mascarilla

ligera

Símbolos

Leer el manual

de instrucciones

antes del uso

Voltios Corriente continua Número de

referencia de

revoluciones en

vacío

Revoluciones por

minuto

Revoluciones por

minuto

Taladrar sin

percusión

Reciclar los

materiales usados

Ubicación de los datos identificativos de la herramienta

La denominación del modelo se encuentra en la placa de identificación

debajo de la base de la herramienta, y el número de serie en el lateral

de la carcasa. Anote estos datos en su manual de instrucciones y

notifíquelossiemprequerealicealgunaconsultaanuestrosrepresentantes

o al departamento de servicio técnico.

Modelo:

Generación: 01

N.º de serie:

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01

2 Descripción

2.1 Uso conforme a las prescripciones

La SFC 18A o SFC 14A es una atornilladora con batería de guiado manual

para atornillar y aflojar tornillos y para taladrar en acero, madera y plástico.

No deben trabajarse materiales nocivos para la salud (p. ej., amianto).

No utilice las baterías como fuente de energía para consumidores no

especificados.

No está permitido efectuar manipulaciones o modificaciones en la herra-

mienta.

A fin de evitar el riesgo de lesiones, utilice exclusivamente accesorios y

herramientas de Hilti.

Siga las indicaciones relativas al manejo, cuidado y mantenimiento que se

describen en el manual de instrucciones.

Esta herramienta ha sido diseñada para el usuario profesional y solo debe ser

manejada, conservada y reparada por personal autorizado y debidamente

formado. Este personal debe estar especialmente instruido en lo referente

a los riesgos de uso. La herramienta y sus dispositivos auxiliares pueden

conllevar riesgos para el usuario en caso de manejarse de forma inadecuada

por personal no cualificado o utilizarse para usos diferentes a los que están

destinados.

El entorno de trabajo puede ser: obra, taller, renovaciones, mudanzas y

obra nueva.

2.2 Portaútiles

Portabrocas de sujeción rápida

2.3 Conmutadores

Conmutador de control con control electrónico de velocidad

Selector de dos velocidades

Conmutador derecha/izquierdaconbloqueodeconexión

Anillo de ajuste para par de giro y taladrado

2.4 Empuñadura

Empuñadura reductora de vibraciones

2.5 Lubricación

Engrase

Printed: 05.09.2013 | Doc-Nr: PUB / 5071591 / 000 / 01
