HIKOKI C8FSHE Manual de usuario
中 文
English
滑动复合式斜口锯
Slide Compound Miter Saw
C 8FSHE •C 8FSE
使用说明书
Handling instructions
保留备用
Keep for future reference
000BookC8FSHEChS.indb1000BookC8FSHEChS.indb1 2018/03/2717:28:372018/03/2717:28:37
2
中文
作业上的一般注意事项
警告！
当使用电动工具时，为了减少造成火灾、电击和人身伤害，必须时刻遵守基本
注意事项，以及下述操作注意事项。
在操作本机之前，请通读本说明书，并予以妥善保管。
安全操作注意事项∶
1. 工作场所应打扫干净，清理妥当，杂乱无章将导致事故。
2. 确保妥适的作业环境。电动工具不可任其风吹雨打。不得在潮湿的地方作业。
工作场所需保持充分的亮度。
请勿在有可能造成火灾或爆炸的地方使用电动工具。
3. 谨防触电事故。应避免身体同大地或接地表面接触不可让访客触摸电动工具
或延伸线缆 (例如∶管道、散热器、炉灶、冰箱等)。
4. 不可让孩童和体弱人士靠近工作场所。请勿让访客触摸工具或延伸线缆。与
作业无关的访客也必须保持安全距离。
5. 不使用的电动工具应存放到干燥而孩童和体弱人士伸手不及的高处，并加锁
保管。
6. 不得使劲用力推压。电动工具需按设计条件才能有效而安全地工作，绝不可
勉强。
7. 妥选使用工具。不可用小型工具或附件去干重活。不可用于规定外的作业。
举例说，用圆锯进行伐木打枝或原木锯切作业。
8. 工作时衣服穿戴要合适。不要让松散的衣角和宝石类卷入转动部份。屋外作
业时，最好手戴橡胶手套，脚穿防滑胶鞋。同时要戴上能够罩笼长发的工作帽。
9. 绝大多数的电动工具作业时，均需戴安全眼镜。进行粉尘飞扬的切削作业时，
需戴防尘面罩。
10. 连接除尘设备。
如果提供连击除尘和集尘的设备，请确认是否已经连接好并且使用正常。
11. 不要拿电线提起电动工具，也不得拉扯电线从电源插座拆除插头。电线需从
热源和油液隔开，并避免与锐利的边缘接触。
目次
作业上的一般注意事项...............................2
使用复合式斜口锯须知...............................3
符号.......................................................................5
部件名称.............................................................5
规格.......................................................................6
标准附件.............................................................7
选购件 (另售) ...................................................7
用途.......................................................................7
打开包装.............................................................7
作业之前.............................................................7
使用前调节电动工具....................................8
实际应用.............................................................9
锯条的安装和拆卸......................................18
维护和检查.....................................................19
维修零部件一览表......................................22
000BookC8FSHEChS.indb2000BookC8FSHEChS.indb2 2018/03/2717:28:372018/03/2717:28:37
3
中文
12. 作业以安全第一为原则。工件要用夹具或台钳卡紧。这样做，比用手按压更
为可靠，也能够让双手专心操作。
13. 作业时脚步要站稳，身体姿势要保持平衡。
14. 工具应维护妥善，经常保持锋利、清洁才能充分发挥性能，落实作业安全的
要求。应按规定加注润滑脂、更换附件。线缆应定期检查，如发现损伤应即
委托专业性的服务单位加以修复。延伸电缆如有损伤应予更换。手柄要保持
干燥，并防止沾附油脂类。
15. 不使用时、维修前以及更换附件 (如∶刀具、钻头、锯具等) 之前，都必须
拆卸电源插头才行。
16. 开动前务必把调整用键和扳手类拆除下来。这一点与安全有关。应养成习惯，
严格遵守。
17. 谨防误开动。插头一插上电源插座，指头就不可随便接触电源开关。插接电
源之前，应先确认∶开关是否切断。
18. 室外延伸线缆的使用。室外作业时，必须使用专用的延伸线缆。
19. 保持高度警觉，充分掌握情况，以正常的判断力从事作业。疲惫时切不可开
动电动工具。
20. 检查损坏部件。在继续使用电动工具之前，应详细检查各部零件以及防护装
置有无损坏，以便判断工具能否正常工作、能否发挥正常效能。检查转动部
份的对准、空转、各零件有无异常、安装是否妥善以及其它足以给工作带来
不良影响的情况。如防护以及其它零件损伤了。除非本说明书中已有记载否
则应即委托服务中心进行妥善修理或更换。开关一发现缺陷，应即委托服务
中心加以更换。如开关不能正常地接通或切断，绝不可使用该电动工具。
21. 警告
使用非本说明书中的推荐的附件可能有发生人身损害的危险。
22. 本工具必须委托有资格的维修人员进行维修。
本电动工具满足相关的安全要求。维修必须由专业人员使用纯正配件来进行。
否则有可能会给用户造成人身损害。
使用复合式斜口锯须知
1. 机器周围的地面应保持水平，维护良好且无松散的物料，如碎屑与切片。
2. 保证充足的总体或局部照明。
3. 请勿将本电动工具用于使用说明书中所规定之外的其他用途。
4. 维修仅能由有资格的维修人员进行。制造厂商对因非专业维修人员进行维修
及使用不当而造成的损坏和损伤概不负责。
5. 为了保证设计的完整性，电动工具的盖罩和螺钉类不可随便拆除。
6. 除非电线插头已从电源插座拆下，绝不可接触转动部分或附件。
7. 应以低于铭牌上的额定输入功率进行作业。否则电动机将过载而影响工作精
度，并降低效率。
000BookC8FSHEChS.indb3000BookC8FSHEChS.indb3 2018/03/2717:28:382018/03/2717:28:38
4
中文
8. 不可使用溶剂擦拭塑料零件。因为∶汽油、冲淡剂、轻质汽油、四氯化碳、
酒精等都会使塑料损伤或发生龟裂，所以应避免使用。擦拭塑料制品，可以
使用稍微沾湿了肥皂水的柔布。
9. 只能使用HiKOKI指定的更换零件。
10. 本电动工具只在更换炭刷时才可拆解。
11. 本使用说明书中的组装分解图仅用于经授权的维修店。
12. 切勿切割铁金属或砖瓦材料。
13. 提供充足的总体或局部照明。原料与成品工件应位于操作员的正常工作位置
附近。
14. 必要时应使用适当的个人保护设备，可包括 ：
听力保护，以减少听力受损的风险。
眼部保护，以减少眼睛受伤的风险。
呼吸保护，以减少吸入有害灰尘的风险。
手套，用于操作锯条 (移动锯条时应尽可能把锯条放在支架中) 以及粗糙材料。
15. 操作员应接受机器使用、调节与操作方面的充分培训。
16. 在机器运行且锯头未处于停止位置时，不得从切割区域移去工件的任何切片
或其他部分。
17. 复合式斜口锯的下护罩锁定在开启位置时，切勿使用复合式斜口锯。
18. 确保下护罩能够平滑地移动。
19. 安全罩未处于正常位置时请勿使用复合式斜口锯，要在其工作状态良好且得
到正确的维护的情况下使用。
20. 使用经过正确磨快的锯条。注意锯条上标注的最大速度。
21. 锯条破损或变形时请勿使用。
22. 不要使用以高速钢材制造的锯条。
23. 请仅使用HiKOKI公司所推荐的锯片。
24. 锯片的外径应为 216 mm。
25. 须根据要切割的材料来选择锯条。
26. 请勿在锯条转向前面或转向侧面的状态下使用复合式斜口锯。
27. 确保工件上无任何异物 (如铁钉等)。
28. 导板磨损时请予更换。
29. 请勿使用锯条切割铝材、木材或类似材料以外的材料。
30. 请仅使用制造商所推荐的复合式斜口锯切割材料。
31. 锯条更换程序，包括重置方法以及关于务必正确进行此程序的警告。
32. 在切割时，将复合式斜口锯与吸尘装置相连接。
33. 开槽时要小心。
34. 在搬运此电动工具时，请勿抓住其支架。应抓住手柄而不要抓住支架。
35. 须在电动机达到最大转速时才开始切割。
36. 发现异常情况时应迅速断开开关。
37. 在切断电源并等到锯条停止之后，方可对工具进行维修或调整。
38. 在进行斜接切割或斜角切割中，在锯条完全停止转动之后，方能升高锯条。
000BookC8FSHEChS.indb4000BookC8FSHEChS.indb4 2018/03/2717:28:382018/03/2717:28:38
5
中文
39. 在进行切割作业时，操作员务必将锯片朝外推。
40. 务必考虑切割操作中所有可能产生的遗留风险，如激光辐射对眼睛的伤害、
无意中接触机器滑动机械部分的运动部件等等。
符号
警告！
如下所示的符号用于本机。使用前请务必理解其含意。
为降低伤害风险，用户必须阅读使用说明书
部件名称
手柄
电动头
齿轮箱
主轴盖
防尘袋
回转支架
支架 (A)
激光标记器
(仅 C8FSHE)
虎钳组件
挡板 (B)
连杆
侧手柄
回转台
导板
指针 (用于斜接尺)
挡板 (A)
下护罩
锯片
电动机
灯 (仅 C8FSHE)
垫圈 (D)
图 1
电动机
安全罩
底座 支架 固定销
夹紧杆
指针 (用于斜角尺)
开关
开关 (用于灯)
(仅 C8FSHE)
开关 (用于激光标记器) (仅 C8FSHE)
插销
调节器 (用于激光标记器)
(仅 C8FSHE)
滑动固定旋钮
图2
000BookC8FSHEChS.indb5000BookC8FSHEChS.indb5 2018/03/2717:28:382018/03/2717:28:38
6
中文
规格
最大切割容量
高×宽
0°65 mm×312 mm
**75 mm×262 mm 连同辅助板 (30 mm)
斜接 45°65 mm×220 mm
**75 mm×185 mm 连同辅助板 (20 mm)
斜角
左 45°45 mm×312 mm
**50 mm×252 mm 连同辅助板 (30 mm)
右 5°60 mm×312 mm
**70 mm×252 mm 连同辅助板 (30 mm)
复合
斜角 (左) 45° +
斜接45°
45 mm×220 mm
**50 mm×170 mm 连同辅助板 (30 mm)
斜角 (右) 5° +
斜接45°
60 mm×220 mm
**70 mm×170 mm 连同辅助板 (30 mm)
锯片尺寸 (外径×内径×厚度) 216 mm×25.4 mm×2 mm
斜接切割角 右 0°～57
°，左 0°～45
°
斜角切割角 右 0°～5
°，左 0°～48
°
复合切割角 斜角 (左) 0°～45°斜接 (左与右) 0°～45°
斜角 (右) 0°～5°
电压 220 V
输入功率 1050 W
空载转速 5500 /min
机器尺寸 (宽度×深度×高度) 555 mm×790 mm×485 mm
重量 (净重) 14.5 kg (C8FSHE)/ 14 kg (C8FSE)
激光标记器
(仅 C8FSHE
型号)
最大输出 Po<3 mW 级激光产品
(Iambda) 654 nm
激光介质 激光二极管
在切割“**”尺寸的工件时，即使将电动头置于下限位置，也务必使圆锯的下
端能够接触工件。切割工件时务必谨慎。有关详情，参见“实际应用”。请将
辅助板安装到挡板下面(关于辅助板厚度，参见())。参见“12. 切割大工件”
(第 14 页的图 16)。
000BookC8FSHEChS.indb6000BookC8FSHEChS.indb6 2018/03/2717:28:382018/03/2717:28:38
7
中文
标准附件
除了主机 (1 台) 外，产品包中还包括表中所列的附件。
216 mm TCT 锯条 (安装在工具上) 1
防尘袋 1
10 mm 套筒扳手 1
虎钳组件 1
支架 1
侧手柄 1
选购件 (另售)
(1) 扩展支架和止动片
(2) 锯片 216 mm TCT 锯片 (总齿数：60)
(3) 冠状模塑虎钳组件 (包括冠状模塑止动片 (L))
(4) 冠状模塑止动片 (L)
(5) 冠状模塑止动片 (R)
(6) 小挡板
用途
○ 切割各种类型的铝制框架和木材。
打开包装
○ 请小心打开电动工具和所有相关物品 (标准附件) 的包装。
○ 请仔细核对所有相关物品 (标准附件) 齐备无误。
作业之前
1. 电源
确认所使用的电源与工具铭牌上标示的规格是否相符。
000BookC8FSHEChS.indb7000BookC8FSHEChS.indb7 2018/03/2717:28:382018/03/2717:28:38
8
中文
2. 电源开关
确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具
将出其不意地立刻转动，从而招致严重事故。
3. 延伸线缆
若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆，
并且要尽可能地短些。

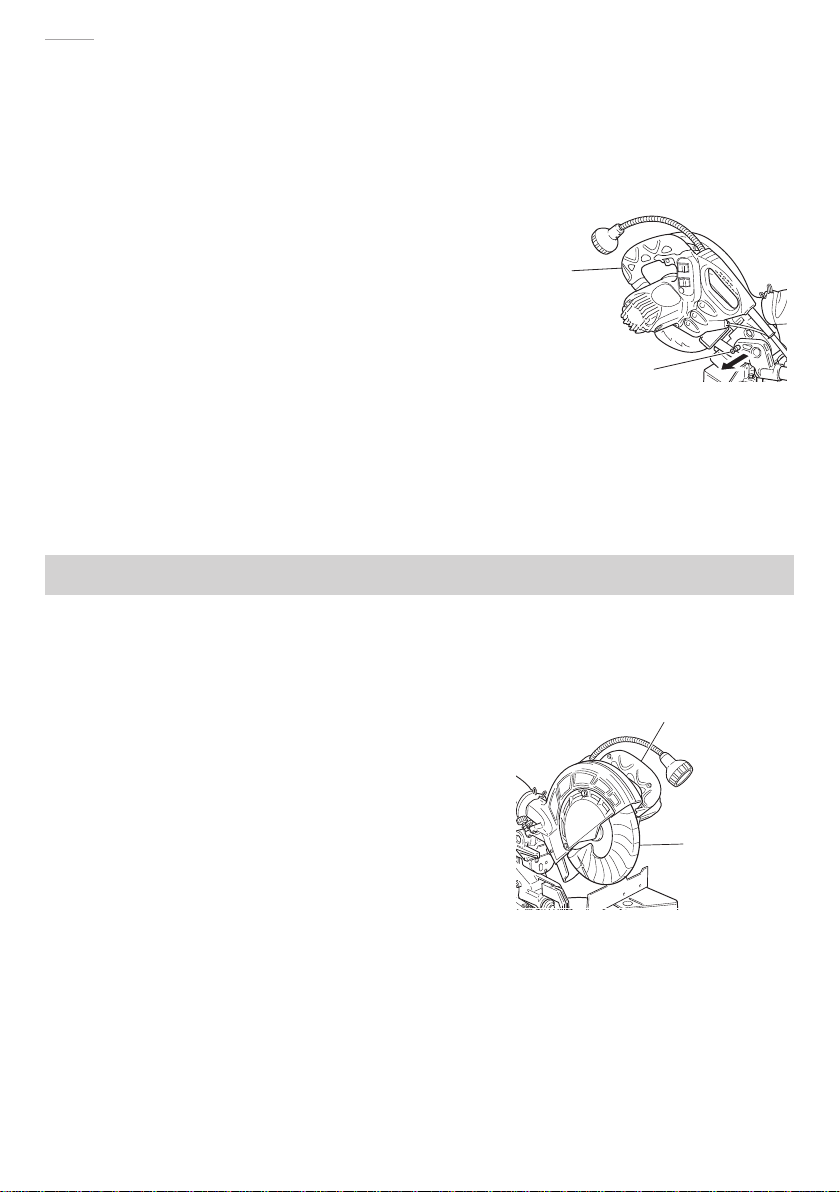

4. 当准备运输电动工具时，其主要部件须用锁
定插销固定
稍稍移动手柄，可使锁定插销脱落。
在运输过程中，将锁定插销锁在齿轮箱内
(图 3)。
5. 将防尘袋安装在电动工具上 (第 5 页的图 1)
6. 安装
保证机器始终固定在工作台上。
请将电动工具安装在水平的工作台上。
选择长度适合工作台厚度的 8 mm 直径螺栓。
螺栓长度至少为 25 mm 加工作台厚度。
例如，在 25 mm 厚度工作台上使用 8 mm×65 mm 螺栓。
使用前调节电动工具
注意！
在插入电源插头之前，请完成所有必需的调节。
1. 确认下护罩操作顺畅
下护罩设计于保护操作员在操作该工具时
不接触锯片。(图 4)
请务必检查下护罩能够平滑地移动并正确
地箍罩锯片。
警告！
如下护罩不能平滑地运行，则切勿操作该电
动工具。
手柄
插销
图 3
手柄
下护罩
图4
000BookC8FSHEChS.indb8000BookC8FSHEChS.indb8 2018/03/2717:28:382018/03/2717:28:38
9
中文
2. 检查锯片的下限位置 (图 5 与图 6)
检查锯片是否可以降低到导板以
下 10 mm 至 11 mm。更换新锯片
时，请按照锯片不会切割到回转台
或无法进行完整切割的原则调节
下限位置。
如需调节锯片的下限位置，请遵
循下列第 (1) 步。(图 6)
此外，改变用作锯片下限位置止
动片的 8 mm 深度调节螺栓的位置
时。
(1) 转动 8 mm 深度调节螺栓，改变螺
栓头和回转支架接触位置的高度，
然后调节锯片的下限位置。
注:
确认调节的锯片不会切割到回转
台。
3. 切割较大工件时锯片的下限位置
注:
直角切割工件的高度超过 65 mm、左斜角切割工件的高度超过 60 mm 或者
右斜角切割工件的高度超过 45 mm 时，请按照电动头底座 (图 5) 不会与工
件接触的原则调节下限位置。
实际应用
警告！
○ 为避免人员受伤，使用工具时切
勿从台上移走工件或把工件放在
台上。
○ 使用工具时切勿使四肢进入警告
标志旁边的线内，否则可能发生
危险 (见图 7)。
注意！
○ 在锯条转动时取下或安装工件非常危险。
○ 在进行切割作业时，请从回转台上清除刨花。
○ 如果刨花堆积太多，切割材料的锯条便会暴露。切勿让您的手或其他任何东
西靠近暴露的锯条。
1. 用虎钳组件紧紧固定要切割的材料，使其在切割中不会移动
齿轮箱
回转支架 锯片
回转台
8 mm 深度
调节螺栓
图5
齿轮箱
回转支架
8 mm 深度
调节螺栓
图6
直线 直线
线警告标志 线警告标志
图7
000BookC8FSHEChS.indb9000BookC8FSHEChS.indb9 2018/03/2717:28:392018/03/2717:28:39
10
中文
2. 开关操作
拉动触发器打开开关。松开触发器便可
关闭开关。
3. 调整底座支架 (图 8)
用随附的 10 mm 套筒扳手拧松 6 mm 螺
栓。调整底座支架，使其底面接触到工
作台或地面。
调整完毕后，用 6 mm 螺栓紧紧固定。
4. 使用虎钳组件 (标准附件) (图 9)
(1) 可拧松 6 mm 翼栓 (A)，将虎钳组件安装
在左挡板〔挡板 (B)〕或右挡板〔挡板 (A)〕。
(2) 根据工件的高度，可拧松 6 mm 翼栓 (B)
来升高或降低螺栓支架。调节结束后，
须拧紧 6 mm 翼栓 (B) 并固定螺栓支架。
(3) 转动上旋钮并将工件固定于适当位置。
警告！
须始终夹紧夹具或虎钳以确保工件固定
在挡板上，否则工件可能会从导板上飞
出并造成人身伤害。
注意！
须确保虎钳降低进行切割时不会与电动头接触。如果有可能碰到，请松开
6 mm 翼栓 (B) 并将虎钳组件移到不会碰到锯片的位置。
5. 放置导板 (第 5 页的图 1)
导板安装在回转台上。出厂装运工具时，按照锯片不会与导板接触的原则固
定导板。如果按照导板侧面和锯片的间隙为最小的原则固定导板，则台面工
件底面的嗡嗡声将会明显降低。使用工具之前，请按照下列步骤消除该间隙。
(1) 直角切割
松开三颗 6 mm 机用螺丝，然后固定左侧导板并暂时旋紧两端的 6 mm 及其
螺丝。然后使用虎钳组件固定工件 (宽度约为 200 mm) 并将其切除。将切割
表明与导板边缘对齐之后，牢牢旋紧两端的 6 mm 机用螺丝。取出工件并牢
牢旋紧 6 mm 中央机用螺丝。按照相同的方式调节右侧导板。
(2) 左右斜角切割
按照右角切割相同的步骤调节导板。
注意！
将导板调节于进行直角切割之后，如果用于斜角切割，则导板将被部分切除。
需要斜角切割操作时，请调节导板进行斜角切割。
6 mm 翼栓 (B)
螺栓支架
虎钳轴
挡板
6 mm 翼栓 (A) 工件
虎钳板
旋钮
图 9
6 mm 螺栓
支架
图8
000BookC8FSHEChS.indb10000BookC8FSHEChS.indb10 2018/03/2717:28:392018/03/2717:28:39
