HIKOKI DS 12DD Manual de usuario

DV12DDDS12DD

使用说明书

Handling instructions

保留备用

Keep for future reference

中文

English

充电式起子电钻 / 冲击起子电钻

Cordless Driver Drill / Impact Driver Drill

DS 12DD •DV 12DD

00BookDS12DDChS.indb100BookDS12DDChS.indb1 2021/05/208:16:042021/05/208:16:04

中文

电动工具通用安全警告

警告！

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）

电动具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。

杂乱和黑暗的场地会引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c) 操作电动工具时，远离儿童和旁观者。

注意力不集中会使你失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的

电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将降低电击风险。

b) 避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接触接地表面会增加电击风险。

c) 不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击风险。

d) 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。

使软线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击风险。

电动工具通用安全警告...............................2

充电式起子电钻／冲击起子电钻

安全警告.............................................................5

其它安全警告...................................................5

锂离子电池使用注意事项..........................6

锂离子电池运输..............................................7

符号.......................................................................7

零件名称.............................................................8

规格.......................................................................9

标准附件..........................................................10

用途....................................................................10

电池的拆卸／安装法.................................11

充电....................................................................11

作业之前..........................................................13

使用方法..........................................................14

操作上的注意事项......................................21

维护和检查.....................................................21

选择附件..........................................................23

00BookDS12DDChS.indb200BookDS12DDChS.indb2 2021/05/208:16:062021/05/208:16:06

中文

e) 当在户外使用电动工具时，使用适合户外使用的延长线。

适合户外使用的电线将降低电击风险。

f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置

（RCD）保护的电源。

RCD 的使用可降低电击风险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。

当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力

防护等装置能减少人身伤害。

c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处

于关断位置。

手指放在开关上搬运工具或开关处于接通时通电会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要过分伸展。时刻注意立足点和身体平衡。

这样能在意外情况下能更好地控制住电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用

得当。

使用集尘装置可降低尘屑引起的危险。

h) 不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准

则。

某个粗心的动作可能在瞬间导致严重的伤害。

4) 电动工具使用和注意事项

a) 不要勉强使用电动工具，根据用途使用合适的电动工具。

选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断电源，则不能使用该电动工具。

不能通过开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插

头和 / 或卸下电池包（如可拆卸）。

这种防护性的安全措施降低了电动工具意外起动的风险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电

动工具和不了解这些说明的人操作电动工具。

电动工具在未经培训的使用者手中是危险的。

00BookDS12DDChS.indb300BookDS12DDChS.indb3 2021/05/208:16:062021/05/208:16:06

中文

e) 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件

破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理

好电动工具。

许多事故是由维护不良的电动工具引发的。

f) 保持切削刀具锋利和清洁。

维护良好地有锋利切削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附

件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险情况。

h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。

在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

5) 电池式工具使用和注意事项

a) 只用制造商规定的充电器充电。

将适用于某种电池盒的充电器用到其他电池盒时会发生着火危险。

b) 只使用配有特制电池盒的电动工具。

使用其他电池盒会发生损坏和着火危险。

c) 当电池盒不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、

螺钉或其他小金属物体，以防一端与另一端连接。

电池端部短路会引起燃烧或火灾。

d) 在滥用条件下，液体会从电池中溅出；避免接触。如果无意间碰到了，

用水冲洗。如果液体碰到了眼睛，还要寻求医疗帮助。

从电池中溅出的液体会发生腐蚀或燃烧。

e) 请勿使用损坏或改装的电池盒或工具。

损坏或改装的电池可能会引发突发状况，导致火灾、爆炸或受伤。

f) 请勿将电池盒或工具暴露在有火源或高温环境中。

如果暴露在有火源或 130 度以上高温的环境中，可能引起爆炸。

g) 请完全按照充电说明进行操作，不要在说明中规定的温度范围外的环境

中对电池盒或工具充电。

充电不当或在规定温度范围外的环境中充电可能会导致电池损坏，增加

发生火灾的风险。

6) 维修

a) 将你的电动工具送交专业维修人员，使用同样的备件进行修理。

这样将确保所维修的电动工具的安全性。

b) 请勿维修已损坏的电池盒。

需由制造商或经授权的服务供应商进行维修。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

00BookDS12DDChS.indb400BookDS12DDChS.indb4 2021/05/208:16:062021/05/208:16:06

中文

充电式起子电钻／冲击起子电钻安全警告

1. 在进行冲击电钻时要戴好耳罩。

暴露在噪声中会引起听力损伤。

1. 在执行切割附件或紧固件会接触到暗线的操作时，通过绝缘的抓紧表面拿住

电动工具。

接触“带电”电线的切割附件或紧固件会使电动工具的裸露金属部件“带电”，

并可能使操作员遭到电击。

其它安全警告

1. 确保打钻的区域绝对没有任何隐藏的障碍物，包括电线、水管或煤气管道。

钻入上述物体可能导致触电或短路、煤气泄漏或其他可能造成严重事故或人

员受伤的危险。

2. 操作期间，确保紧紧握住工具把手。

3. 固定工件。使用夹紧装置或老虎钳固定工件比手更牢固。

4. 工作环境的准备和检查

请按下列注意事项检查工作环境是否适当。

5. 勿让杂质进入电池连结口内。

6. 切勿拆卸电池与充电器。

7. 切勿使电池短路。使电池短路将会造成很大的电流和过热，从而烧坏电池。

8. 请勿将电池丢入火中。

电池受热将会爆炸。

9. 充电后电池寿命太短不够使用时，请尽快将电池送往经销店。请勿将用过的

电池乱丢。

10. 请勿将异物插入充电器的通风口。

若将金属异物或易燃物插入通风口的话，将会引起触电事故或使充电器受损。

11. 当把钻头装入无键夹盘时，请充分旋紧导套。如果导套没有旋紧，钻头则会

松脱，从而造成伤害。

12. 工具过载时电机可能停止。如发生此种情况，请松开工具开关，并消除造成

过载的原因。

13. 请勿使用工具或电池端子（电池安装部位）明显变形的产品。

否则，安装电池后可能会短路，造成冒烟或起火。

14. 请清除工具端子（电池安装部位）上的削屑和灰尘。

○ 使用前请确保电池上没有堆积削屑和灰尘。

○ 在使用过程中，请尽量避免工具上的削屑或灰尘掉落在电池上。

○ 暂时不使用工具时或使用后，应将工具存放在不会掉落削屑或灰尘的地方。

否则可能短路，造成冒烟或起火。

00BookDS12DDChS.indb500BookDS12DDChS.indb5 2021/05/208:16:072021/05/208:16:07

中文

15. 务请在0℃－40℃的温度下进行充电。温度低于0℃将会导致充电过度，极其

危险。电池不能在高于40℃的温度下充电。

最适合于充电的温度是20－25℃。

锂离子电池使用注意事项

为延长使用期限，锂离子电池备配停止输出的保护功能。

若是在使用本产品时发生下列 1 至 3 的情况，即使按下开关，马达也可能停止。

这并非故障，而是启动保护功能的结果。

1. 在残留的电池电力即将耗尽时，马达会停止。

在这种情况下，请立即予以充电。

2. 若工具超过负荷，马达亦可能停止。在这种情况下，请松开工具的开关，试

着消除超过负荷的原因。之后您就可以再度使用。

3. 若电池在过载工作情况下过热，电池电力可能会中止。

在这种情况下，请停止使用电池，让电池冷却。之后您就可以再度使用。

此外，请留心下列的警告及注意事项。

警告！

为防止发生电池漏电、发热、冒烟、爆炸及提前点燃，请确保留意下列事项。

1. 确保电池上没有堆积削屑及灰尘。

○ 在工作时确定削屑及灰尘没有掉落在电池上。

○ 确定所有工作时掉落在电动工具上的削屑和灰尘没有堆积在电池上。

○ 请勿将未使用的电池存放在曝露于削屑和灰尘的位置。

○ 在存放电池之前，请清除任何可能附着在上面的削屑和灰尘，并请切勿将它

与金属零件 ( 螺丝、钉子等 ) 存放在一起。

2. 请勿以钉子等利器刺穿电池、以铁锤敲打、踩踏、丢掷电池，或将其剧烈撞击。

3. 切勿使用明显损坏或变形的电池。

4. 使用电池时请勿颠倒电极。

5. 请勿直接连接电源插座或汽车点烟器孔座。

6. 请依规定方式使用电池，切勿移作他用。

7. 如果已过了再充电时间，电池仍无法完成充电，请立即停止继续再充电。

8. 请勿将电池放置于高温或高压处，例如微波炉、烘干机或高压容器内。

9. 在发觉有渗漏或异味时，请勿接近远离火源。

10. 请勿在会产生强烈静电的地方使用。

11. 如有电池渗漏、异味、发热、褪色或变形，或在使用、充电或存放时出现任

何异常，请立即将它从装备或电池充电器拆下，并停止使用。

12. 请勿浸泡电池或让任何液体流入电池内部。导电液体进入（如水），可能造

成电池损坏，甚至可导致火灾或爆炸。将电池存放在阴凉、干燥的地方，远

离易燃物品。必须避免将电池置于腐蚀性气体环境中。

00BookDS12DDChS.indb600BookDS12DDChS.indb6 2021/05/208:16:072021/05/208:16:07

中文

注意！

1. 若电池渗漏出的液体进入您的眼睛，请勿搓揉眼睛，并以自来水等干净清水

充分冲洗，立刻送医。

若不加以处理，液体可能会导致眼睛不适。

2. 若液体渗漏至您的皮肤或衣物，请立即以自来水等清水冲洗。

上述情况可能会使皮肤受到刺激。

3. 若初次使用电池时发现生锈、异味、过热、褪色、变形及／或其它异常情况时，

请勿使用并将该电池退还给供货商或厂商。

警告！

如果导电异物接触到锂离子电池的端子，电池可能

短路，并导致火灾。

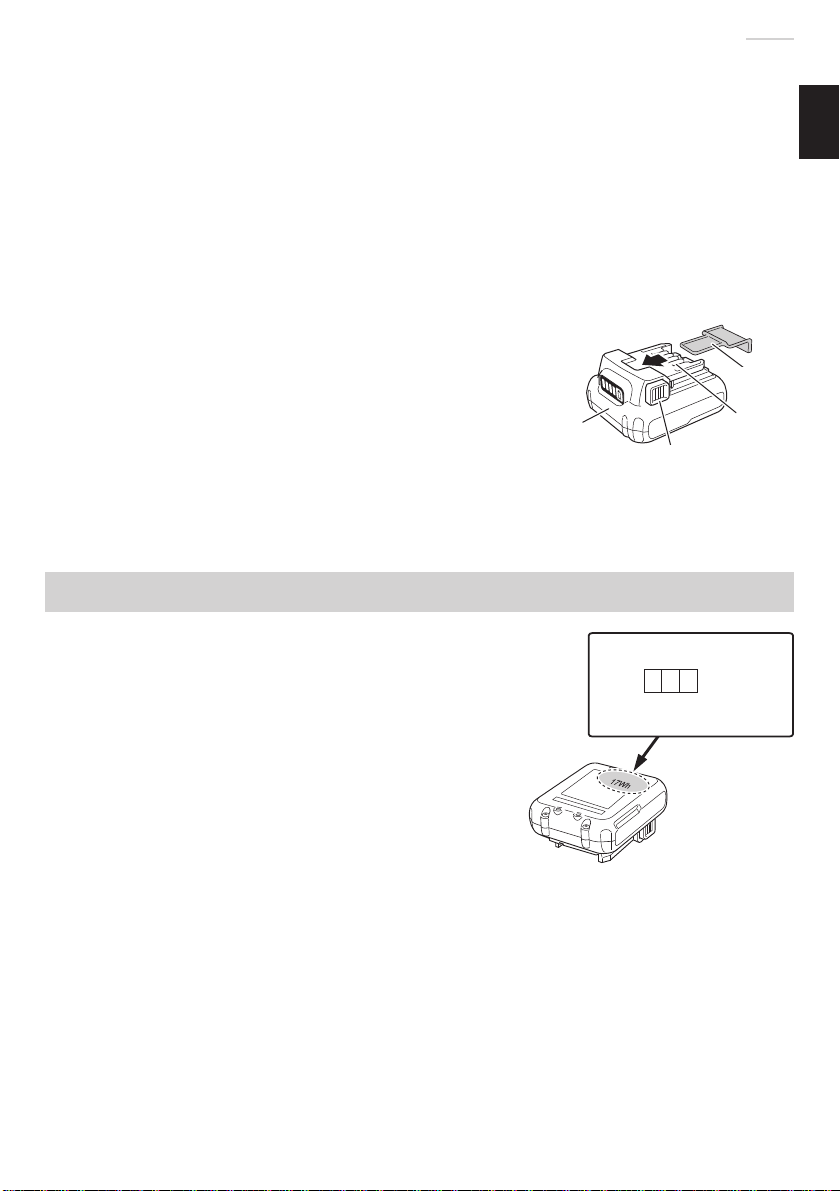

存放锂离子电池时，请务必遵循下列注意事项。

○ 切勿在存放盒中放置导电的残片，钉子，以及

导线，如铁线和铜线。

○ 为防止发生短路，应将电池装入工具中或者在

存放时牢固地插入电池盖，直至看不到通风口。

( 参照图 1)

锂离子电池运输

当运输一个锂离子电池，请注意以下预防措施。

警告！

告知运输公司，包装内包含一个锂离子电池，告

知该公司其功率输出并且要按照运输公司的指引

安排运输。

● 功率输出超过 100Wh 的锂离子电池被视作危

险物品运输分类并且需要特别申请程序。

● 对于境外运输，您必须遵守国际法以及输入国

的规章和条例。

图 1

电池端子

电池盖

插销

输出功率

2至3位数

图 2

00BookDS12DDChS.indb700BookDS12DDChS.indb7 2021/05/208:16:072021/05/208:16:07

中文

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅

读使用说明书 n0无负荷速度

直流电 /min 每分钟的振动次数

V额定电压警告

零件名称

1. 电动工具

把手

LED 灯

LED 灯

电机

外壳

铭牌

导套

变速开关

推钮

模式切换转盘

挂钩

扳机开关

扳机开关铭牌

离合器转盘

电池电池

图 3

导套

变速开关

离合器转盘

2. 电池 3. 电池充电器

端子

电池盖

插销

铭牌

铭牌

电线导轨

指示灯

图 4 图 5

00BookDS12DDChS.indb800BookDS12DDChS.indb8 2021/05/208:16:072021/05/208:16:07

中文

规格

电动工具

型式 DS12DD DV12DD

电压 10.8V－12V 最大

空载转速低 0－440/min

高 0－1700/min

冲击虑低 — 0－6600/min

高 — 0－25500/min

能力

钻孔

砖块

( 深度 30mm) — 8mm

木料

( 厚 18mm) 29mm

金属

( 厚 1.6mm) 钢材：10mm

螺丝

紧固

机用螺丝 6mm

木螺丝 5.8mm ( 直径 ) × 45mm ( 长 )

( 应有导孔 )

钻头夹盘容量最大夹子直径 0.8－10mm

电池 BSL1240M：锂离子 10.8V－12V 最大

(4.0Ah 3节)

重量 1.1kg 1.2kg

充电器

型式 UC12SL

充电电压 10.8V－12V 最大

重量 0.35kg

00BookDS12DDChS.indb900BookDS12DDChS.indb9 2021/05/208:16:082021/05/208:16:08

中文

标准附件

除了主机 (1 台 ) 外，产品包中还包括表中所列的附件。

表 1

DS12DD DV12DD

(2LS) (NN) (2LS) (NN)

充电器 (UC12SL) 1—1—

电池 (BSL1240M) 2—2—

电池盖 1—1—

盒 1111

用途

○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。

○ 钻各种金属。

○ 钻各种木料。

○ 在砖块和水泥块等上面钻孔。

○ 旋紧和拆除机用螺丝、木螺丝、自攻螺丝等。

○ 钻各种金属。

○ 钻各种木料。

00BookDS12DDChS.indb1000BookDS12DDChS.indb10 2021/05/208:16:082021/05/208:16:08
