HIKOKI D 13VL Manual de usuario

电钻

Drill

D 13VL

使用说明书

Handling instructions

保留备用

Keep for future reference

中文

English

000BookD13VLChS.indb1000BookD13VLChS.indb1 2018/09/1910:37:162018/09/1910:37:16

中文

电动工具通用安全警告

警告！

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和／或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）

电动具。

1) 工作场地的安全

a) 保持工作场地清洁和明亮。

杂乱和黑暗的场地会引发事故。

b) 不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。

电动工具产生的火花会点燃粉尘或气体。

c) 操作电动工具时，远离儿童和旁观者。

注意力不集中会使你失去对工具的控制。

2) 电气安全

a) 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的

电动工具不能使用任何转换插头。

未经改装的插头和相配的插座将降低电击风险。

b) 避免人体接触接地表面，如管道、散热片和冰箱。

如果你身体接触接地表面会增加电击风险。

c) 不得将电动工具暴露在雨中或潮湿环境中。

水进入电动工具将增加电击风险。

d) 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软

线远离热源、油、锐边或运动部件。

受损或缠绕的软线会增加电击风险。

e) 当在户外使用电动工具时，使用适合户外使用的延长线。

适合户外使用的电线将降低电击风险。

电动工具通用安全警告 .............................2

电钻安全警告...................................................4

符号.......................................................................4

规格.......................................................................5

标准附件.............................................................5

用途.......................................................................5

作业之前.............................................................5

使用方法.............................................................8

维护和检查........................................................9

选择附件..........................................................10

000BookD13VLChS.indb2000BookD13VLChS.indb2 2018/09/1910:37:162018/09/1910:37:16

中文

f) 如果无法避免在潮湿环境中操作电动工具，应使用带有剩余电流装置

（RCD）保护的电源。

RCD 的使用可降低电击风险。

3) 人身安全

a) 保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到

疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。

在操作电动工具时瞬间的疏忽会导致严重人身伤害。

b) 使用个人防护装置。始终佩戴护目镜。

防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力

防护等装置能减少人身伤害。

c) 防止意外起动。在连接电源和 / 或电池包、拿起或搬运工具前确保开关处

于关断位置。

手指放在开关上搬运工具或开关处于接通时通电会导致危险。

d) 在电动工具接通之前，拿掉所有调节钥匙或扳手。

遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。

e) 手不要过分伸展。时刻注意立足点和身体平衡。

这样能在意外情况下能更好地控制住电动工具。

f) 着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。

宽松衣服、佩饰或长发可能会卷入运动部件。

g) 如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用

得当。

使用集尘装置可降低尘屑引起的危险。

不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。

某个粗心的动作可能在瞬间导致严重的伤害。

4) 电动工具使用和注意事项

a) 不要勉强使用电动工具，根据用途使用合适的电动工具。

选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。

b) 如果开关不能接通或关断电源，则不能使用该电动工具。

不能通过开关来控制的电动工具是危险的且必须进行修理。

c) 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插

头和 / 或卸下电池包（如可拆卸）。

这种防护性的安全措施降低了电动工具意外起动的风险。

d) 将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电

动工具和不了解这些说明的人操作电动工具。

电动工具在未经培训的使用者手中是危险的。

e) 维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件

破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理

好电动工具。

许多事故是由维护不良的电动工具引发的。

000BookD13VLChS.indb3000BookD13VLChS.indb3 2018/09/1910:37:162018/09/1910:37:16

中文

f) 保持切削刀具锋利和清洁。

维护良好地有锋利切削刃的刀具不易卡住而且容易控制。

g) 按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附

件和工具的刀头等。

将电动工具用于那些与其用途不符的操作可能会导致危险情况。

h) 保持手柄和握持表面干燥、清洁，不得沾有油脂。

在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

5) 维修

a) 由专业维修人员使用相同的备件维修电动工具。

这将保证所维修的电动工具的安全。

注意！

不可让儿童和体弱人士靠近工作场所。

应将不使用的工具存放在儿童和体弱人士接触不到的地方。

电钻安全警告

1) 使用辅助手柄。失控会导致人身伤害。

2) 当在钻削附件可能触及暗线或其自身导线的场合进行操作时，要通过绝缘握

持面握持工具。钻削附件碰到带电导线会使工具外露的金属零件带电而使操

作者受到电击。

符号

警告！

如下所示的符号用于本机。使用前请务必理解其含意。

为降低伤害风险，用户必须阅

读使用说明书 n0空载转速

V额定电压 ---/min 每分钟转动次数

A电流二类工具

000BookD13VLChS.indb4000BookD13VLChS.indb4 2018/09/1910:37:162018/09/1910:37:16

中文

规格

电压 220V

输入功率 860 W

改变速度 1 2

空载转速 0 － 1100 /min 0 － 3000 /min

能力钢铁 13 mm 8 mm

木材 40 mm 25 mm

满载冲击率 8100 /min 22000 /min

重量（不含线缆） 2.9 kg

标准附件

除了主机（1 台）外，产品包中还包括表中所列的附件。

1 边柄 (代码号：338768)1

2 深度计 (代码号：303709)1

3 卡盘扳手 (代码号：987576)1

用途

在金属、木材和塑料上钻孔。

作业之前

1. 电源

确认所使用的电源与工具铭牌上标示的规格是否相符。

2. 电源开关

确认电源开关是否切断。若电源开关接通，则插头插入电源插座时电动工具

将出其不意地立刻转动，从而招致严重事故。

000BookD13VLChS.indb5000BookD13VLChS.indb5 2018/09/1910:37:162018/09/1910:37:16

中文

3. 延伸线缆

若作业场所移到离开电源的地点，应使用容量足够、铠装合适的延伸线缆。

延伸线缆要尽可能地短些。

4. 检查插座

如果插头插入插座后非常松动，就必须对插座进行修理。

联系持证电工，进行妥善修理。

如果使用这样的问题插座，可能会引起过热现象，进而造成严重危害。

5. 确认环境条件

确认工作场所条件合适，且符合规定的预防措施。

6. 选择合适的钻头

○ 金属或塑料

使用通常的金属用钻头。

○ 木材钻孔

使用通常的木工用钻头。

但钻开直经 6.5 mm 或更小的孔口时，宜

使用金属用钻头。

7. 钻头的装配和拆卸

对于有键夹盘 ( 图 1)

(1) 打开夹盘钳夹，并将钻头插入夹盘。

(2) 将卡盘扳手分别放在夹盘的三个孔之上，

并将其沿顺时针方向旋转（前视），使之固

定。

(3) 要拆卸钻头时，将卡盘扳手放入夹盘上的

一个孔中，并将其沿逆时针方向转动。

对于无键夹盘 ( 图 2)

(1) 安装钻头

逆时针旋转套管，打开卡盘。尽可能深地

将电转钻头插入卡盘后，抓住扣环，然后

按从前面看顺时针的方向旋转套管以关上

卡盘。

(2) 取下钻头

抓住扣环，然后按逆时针的方向旋转套管

以打开卡盘。

8. 装配边柄（图 3）

先将边柄插在连接部。

然后，按顺时钟方向旋转边柄扣，将边柄

固定住。

请将边柄设在适合于操作的位置，然后旋

紧边柄扣。

电钻卡盘

卡盘

扳手

拧紧

松开

图 1

拧紧

松开

套管

扣环

图 2

边柄

松开拧紧

图 3

000BookD13VLChS.indb6000BookD13VLChS.indb6 2018/09/1910:37:172018/09/1910:37:17

中文

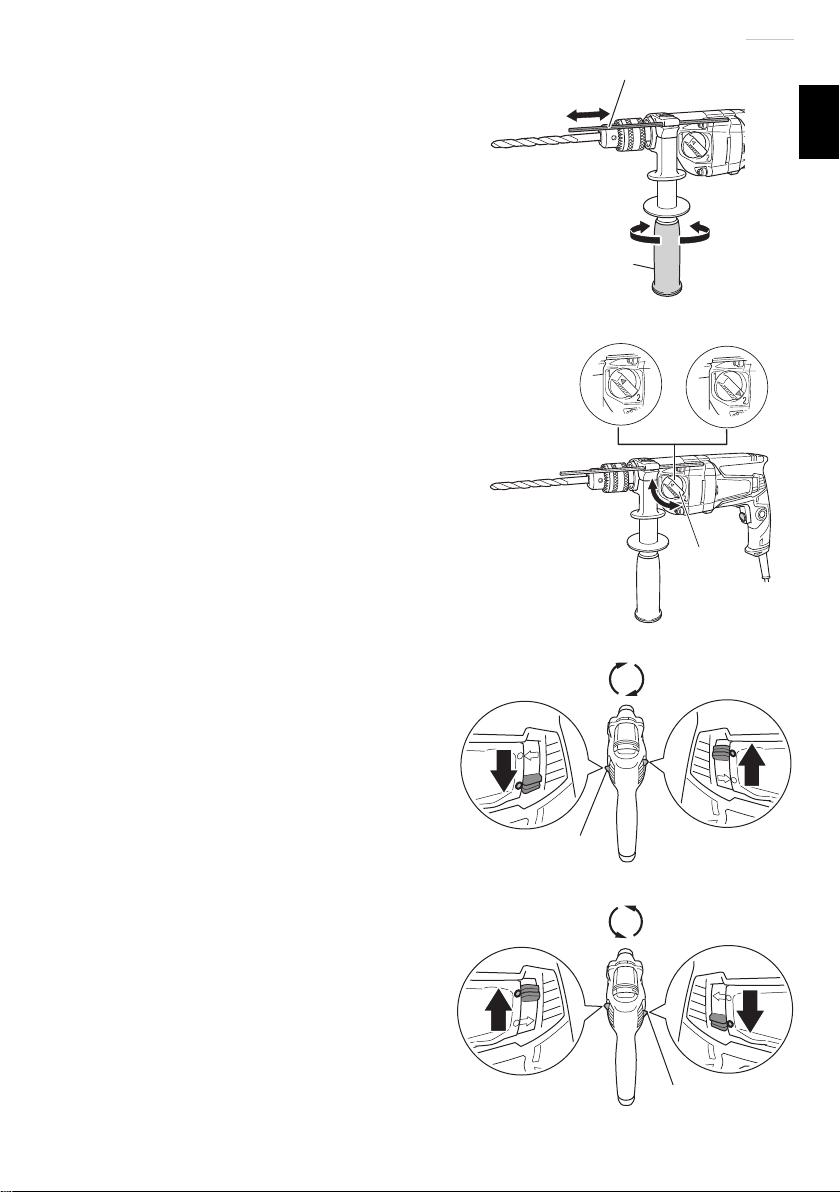

要将深度计安装在边柄上时，请将深

度计插入边柄上的 U 形槽内，并根据

所需孔深来调节深度计的位置，然后

旋紧边柄扣。（图 4）

9. 高低速换档

换档前，应先确认电源开关是否入“切

断”位，且电钻是否完全停止转动。

按图5中箭头所示旋转变速转盘以改

变速度。

如果很难转动变速转盘，朝任一方向

轻轻转动卡盘，然后再转动变速转盘。

刻在电钻壳体上的“１”为低速，“2”

为高速。

如果很难转动变速转盘，朝任一方向

轻轻转动卡盘，然后再转动变速转盘。

10. 确认钻头旋转方向（图 6, 7）

通过逆时针方向旋转变速杆，钻头会

沿顺时针方向旋转（从后侧查看）

通过顺时针方向旋转变速杆，钻头会

沿逆时针方向旋转（从后侧查看）

注：

仅当机器静止时启动旋转变速杆。旋

转变速杆用于倒转机器的旋转方向。

然而，在启用开启/关闭（On/Off）

开关时并不适用。

边柄

深度计

松开拧紧

图 4

变速

转盘

图 5

图 6

旋转变速杆

图 7

旋转变速杆

000BookD13VLChS.indb7000BookD13VLChS.indb7 2018/09/1910:37:172018/09/1910:37:17

中文

使用方法

注意！

当安装或移除钻头和其它各类部件时，为避免发生事故，务必确认开关是否

关闭，并从插座上断开插头。工作小憩时或工作后也须切断电源开关。

1. 开关操作

○ 按下起动器时，电钻旋转；松开起动器时，电钻停止。

○ 改变拉起动器开关的程度可以控制电钻的转速。轻拉起动器开关转速较慢，

进一步拉起动器开关则转速变快。

○ 可以用速度控制拨盘预选所需的旋

转速度。

顺时针转动速度控制拨盘提高速

度，逆时针转动降低速度。（图 8）

○ 拉起动器并推制动器，保持开关合

上状态，便于连续运转。当开关断

开时，再次拉起动器便可释放制动

器。

2. 钻孔

○ 钻孔时，请慢慢起动电钻，并逐渐提高转速。

○ 总是保持对钻头施加垂直的压力。钻孔时要保持足够的压力，但不要过分用

力按压而导致马达停转或使钻头偏斜。

○ 要尽量减少停转或损坏材料时，请减少对钻头施加的压力并在穿孔前降低压

力。

○ 如果电钻停转，则立即释放起动器，从工件上取出钻头并重新开始钻孔。请

勿按下和松开起动器以试图起动已停转的电钻，否则会损坏电钻。

○ 钻头口径越大，手臂受到的反作用力也越大。

必须注意不要因反作用力而失去对电钻的控制。为了获得良好的控制，脚步

要站稳，使用边柄，用双手握紧钻机，确保钻头与被钻面保持垂直。

○ 操作时钻头可能会变得过热，但完全无碍于操作。请勿在水或油中冷却钻头。

○ 如果将刚使用完的仍在继续旋转的钻头置于积聚了大量地面碎屑和粉尘的场

地，粉尘可能会被吸入至钻头的机械装置中。始终注意避免此类不合人意的

潜在问题的出现。

图 8

起动器开关

低速高速

速度控制拨盘

制动器

000BookD13VLChS.indb8000BookD13VLChS.indb8 2018/09/1910:37:172018/09/1910:37:17

中文

维护和检查

警告！

在维护和检查期间，一定要“切断”电源，并将插座上的插头拔掉。

1. 检查钻头

继续使用已磨损或损伤的钻头，不仅使工作效率大为降低，同时又会导致电

动机过载。因此，钻头必须时常检查，并根据情况需要换新件。

2. 检查安装螺钉

要经常检查安装螺钉是否紧固妥善。若发现螺钉松了，应立即重新扭紧，否

则会导致严重的事故。

3. 电动机的维护

电动机绕线是电动工具的“心脏部”应仔细检查有无损伤，是否被油液或水

沾湿。

4. 检查碳刷

为了保证长期安全操作和防止触电，必须仅由经授权的HiKOKI维修服务中心

检查和更换碳刷。

5. 更换电源线

如果需要更换电源线，则必须由此代理的生产厂商进行操作，以免发生危险。

6. 维修零部件一览表

注意！

HiKOKI电动工具的修理、改动和检查工作必须由HiKOKI授权服务中心来

做。

在请求进行修理或进行其他维护时，如果将所述维修零部件一览表与要修理

的工具一同送到HiKOKI授权服务中心，将会很有帮助。在电动工具的操作和

维护期间，必须遵守每个国家制定的安全条例和标准。

000BookD13VLChS.indb9000BookD13VLChS.indb9 2018/09/1910:37:172018/09/1910:37:17

中文

选择附件

有关详细信息请联系HiKOKI授权服务中心。

产品编号：987576

卡盘扳手

产品编号：303709

深度计

产品编号：338768

边柄

产品编号：338762

塑料运输箱
