Helios DVW EC 130 Documento técnico

DMontage- und Bedienungs-

anleitung 10 - 12 GB Mounting and operating

manual 13 - 15

FInstructions de montage et

de service 16 - 18 I Istruzioni per il mon-

taggio e l´uso 19 - 21

80517v6.1

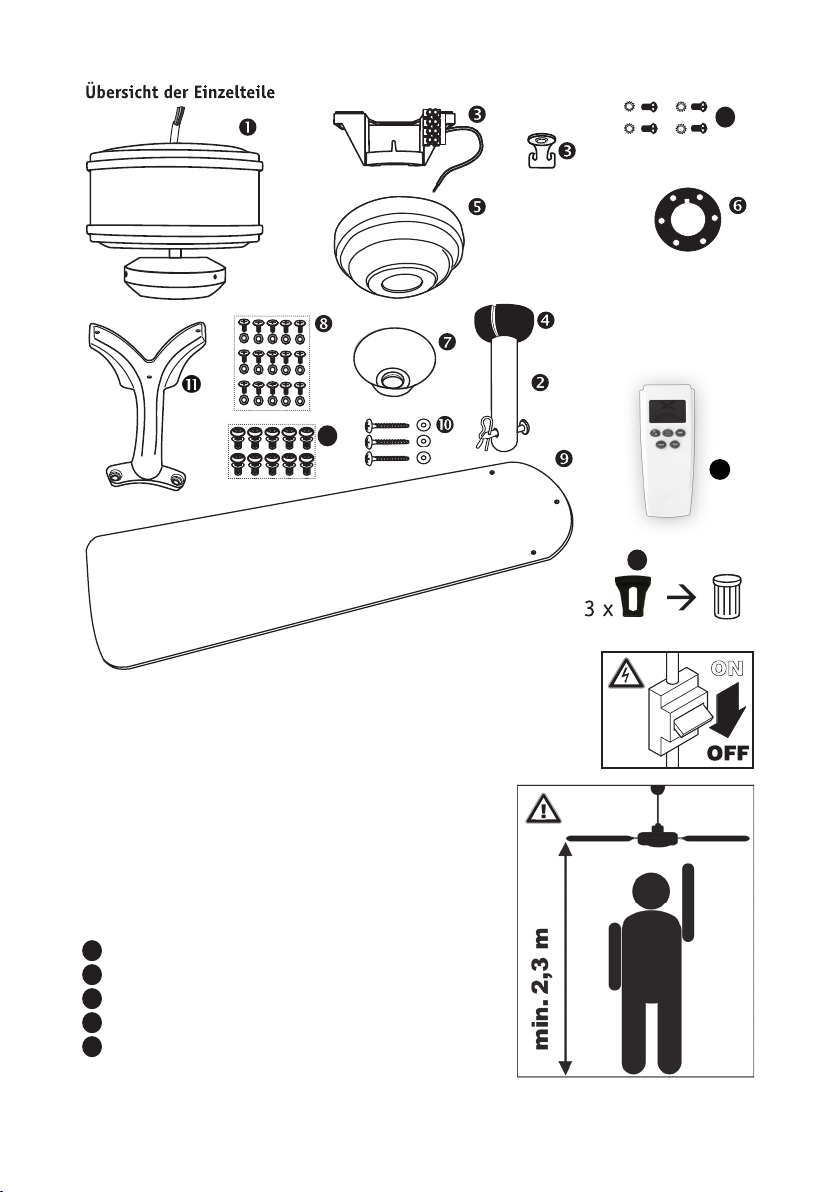

Motor mit Gehäuse und Schrauben

Deckenstange

Montagehalter

aHaken für Sicherungsseil

Halbkugel

Baldachin

 Montagering (ﬂache Montage)

Abdeckung

Schraube für Flügel (15x)

Flügelblatt (5x)

 Schraube CLS 4x50 (3x)

11 Flügelhalter (5 x)

12 Schraube m. Scheibe f. Flügelhalter (10x)

13 Fernbedienung

14 Schraube für Baldachin (4x)

15 Transportsicherungen

GB: p.13 | F: p.16 | I: p.19

1414

min.

15 kg!

1414

3 x 4,5 x 15

schwarz - black

noire - nero 3 x

Innerhalb der ersten 180 Sekunden nach Einschalten der Spannung:

Drücken Sie die Taste „OFF“ für mindestens 5 Sekunden. Der Ventilator

läuft zur Bestätigung einer erfolgreichen Codierung für ca. 5 Sekunden an.

Within ﬁrst 180 seconds after power on: Press the „OFF“ button for

at least 5 seconds. The fan runs as conﬁrmation of successful coding for about 5 seconds.

Au cours des 180 premières secondes après la mise sous tension: Appuyez sur le bouton «

ARRET » pendant au moins 5 secondes. Le ventilateur fonctionne pendant environ 5 secondes

pour conﬁrmer un codage de coupe réussie.

Entro i primi 180 secondi dopo l'accensione della potenza: premere il tasto "OFF" per almeno 5

secondi. La ventola gira su per circa 5 secondi per confermare una codiﬁca rastrello successo.

DE Setzen Sie 1 Batterie vom 9V / 6F22 in den Handsender

der Fernbedienung ein. Drücken Sie noch keine Taste!

GB Insert 1 9V / 6F22 batteries into the transmitter of

the remote control. Do not press any button yet!

FR Insérer 1 pile de type 9V / 6F22 dans la télécommande.

N’appuyez sur aucune touche !

IT Inserire 1 batterie 9V / 6F22 come il trasmettitore

del telecomando. Premere nessun tasto!

Erst-/Neucodierung/Verbindung herstellen Re-/ﬁrst coding/Connect

Rendendo iniziale / ri-codiﬁca

Faire initiale / ré-encodage / Connexion

Schalten Sie die Spannung aller zu programmierenden Ventilatoren

in Reichweite der Fernbedienung mit der Raumsicherung ein.

Switch the voltage of all fans within the radio range to be programmed

with the room fuse.

Allumez la puissance de tous à programmer des ventilateurs

à portée de la télécommande avec la sauvegarde de l‘espace.

Accendere l‘alimentazione di tutti da programmare ventilatori alla portata del telecomando

con il backup spazio.

BATTERIE

OFF

Drücken Sie die Taste „FAN“, um den Ventilator auf niedriger

Stufe einzuschalten.

Press the „FAN“ button to start the fan on low speed.

Appuyez sur le bouton „FAN“ pour allumer le ventilateur en

première vitesse.

Premere il tasto „FAN“ per accendere il ventilatore a bassa velocità.

FAN

Mit jedem weiteren Betätigen der Taste „FAN“ schalten Sie den

Ventilator eine Stufe schneller.

Pressing the „FAN“ button again will switch the fan motor one

step faster.

Chaque pression sur le bouton FAN enclenche la vitesse supérieure.

Ogni volta che si preme il pulsante „FAN“ girare la ventola

di un passo più veloce.

FAN

Drücken Sie die Taste „F/R“, um die Drehrichtung zu ändern.

Press the „F/R“ button to change the direction of rotation.

Appuyez sur „F/R“ pour changer le sens de rotation.

Premere „F/R“ per cambiare la direzione di rotazione.

FAN

F/R

Bedienung Operation

Foncionnement Funzionamento

Drücken Sie bei laufendem Motor die Taste , um den Abschalt-

timer einzustellen. Nach Ablauf der eingestellten Zeit schaltet sich

der Ventilator ab.

While the motor is running, press the button to set the shut-

down timer. When the set time has elapsed, the fan switches off.

La fonction minuterie est activée en appuyant sur le bouton

pendant que le ventilateur fonctionne. Le ventilateur s’arrêtera

après écoulement de la durée programmée.

Premete con il motore acceso il tasto per impostare il timer di

spegnimento. Dopo il tempo impostato, la ventola si arresta.

Jedes weitere Betätigen dieser Taste erhöht die Zeit, nach der sich

der Ventilator abschaltet, um eine Stunde.

Each press on this button increases the time of the shutdown timer

by an hour.

Chaque pression supplémentaire sur ce bouton augmente la

durée de fonctionnement d’une heure.

Ogni ulteriore premere questo pulsante per aumentare il tempo

dopo il quale la ventola si spegne di un‘ora.

Drücken Sie die Taste „LIGHT“, um die optionale Beleuchtung einzu-

schalten.

Press the „LIGHT“ button to turn on the optional light kit.

Appuyez sur le bouton „LIGHT“ pour allumer l‘éclairage optionnel

Premere il tasto „LIGHT“ per accendere l‘illuminazione opzionale.

LIGHT

Drücken Sie die Taste „LIGHT“ erneut, um die optionale

Beleuchtung auszuschalten.

HINWEIS: Die Leuchte ist optional und gehört nicht zum

Lieferumfang Ihres Deckenventilators.

Press the „LIGHT“ button again to turn off the optional

light kit. NOTE: The luminaire is optional and is not

supplied with your ceiling fan.

Appuyez à nouveau sur le bouton «LIGHT» pour éteindre

l‘éclairage en option.

REMARQUE: L’éclairage est en option et non inclus avec

votre ventilateur de plafond.

Premere nuovamente il tasto „LIGHT“ per accendere l‘illuminazione

opzionale.

NOTA: La lampada è facoltativo e non incluso con il ventilatore a

sofﬁtto.

LIGHT

Drücken Sie die Taste „OFF“, um den Deckenventilator

auszuschalten.

Press the „OFF“ button to turn off the ceiling fan.

Appuyez sur le „OFF“ pour éteindre le ventilateur de plafond.

Premere il tasto „OFF“ per spegnere il ventilatore a sofﬁtto.

OFF

Beschreibung Helios EC-Deckenventilator DVW EC 130

Der EC-Deckenventilator dient zur Luftumwälzung der Raumluft. Der Einsatz in Maschinen, im

Freien, in Garagen, sowie in feuchten, nassen, feuer- und explosionsgefährdeten Räumen ist

nicht gestattet.

Technische Daten:

Typ EC-Deckenventilator (DVWEC130)

Nennspannung 220 - 240 V

Frequenz 50 Hz

Leistung Motor 4 - 23 Watt (max.)

Schutzklasse/Schutzart I/IP20

Stufen 6

Maße Ø x H (mm) ca. 1320 x 335

Abstand Decke-Flügel (mm) ca. 300 mm, kürzbar auf ca. 200 mm

Gewicht ca. 6,4 kg

Technische Änderungen vorbehalten.

Über diese Bedienungsanweisung

Bevor Sie den Helios-Ventilator benutzen, lesen Sie bitte die Bedienungsanweisung aufmerksam

durch. Bewahren Sie die Bedienungsanweisung griffbereit auf. Geben Sie den Helios-Ventilator

nie ohne Bedienungsanweisung an andere Personen weiter.

Zeichenerklärung:

Gefährliche elektrische Spannung Achtung

Warnt den Benutzer vor Schäden, die durch

elektrische Spannung verursacht werden.

Besonderer Hinweis für den Benutzer.

Alle hier genannten Sicherheitsmaßnahmen im Umgang mit elektrischem Strom erset-

zen ein vernünftiges und umsichtiges Handeln nicht. Es können nicht alle vorstellbaren

potentiellen Gefahren beschrieben werden, die bei der Montage und Inbetriebnahme

Ihres Ventilators entstehen können.

- Den CasaFan-Ventilator auspacken, auf Vollständigkeit (siehe Abbildung Seite 3) und sicht-

bare Beschädigungen prüfen.

1. Motor mit Schrauben 6. Montagering (ﬂache Montage) 11.Flügelhalter (5 x)

2. Deckenstange 7. Untere Abdeckung 12.Schraube f. Flügelhalter

3. Montagehalter/Haken (3a) 8. Schraube für Flügel (15x) 13.Fernbedienung

4. Halbkugel 9. Flügelblatt (5 x) 14.Schraube f. Baldachin (4x)

5. Baldachin 10.Schraube (3x) 15. Transportsicherungen

3 - 5
