Installationsanweisung 38205,38206 Seite 1 von 3 Stand 09.2014

D Installationsanweisung

LED Strip-Set

Art. Nr.: 38205,38206

Herzlichen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.

Unsere Produkte sind aus robusten und hochwertigen Materialien hergestellt und ermöglichen Ihnen eine

ansprechende Beleuchtung. Die Artikel können zu Dekorationszwecke im Innen - Außenbereich eingesetzt

werden.

Bitte lesen Sie diese Installationsanweisung sorgfältig durch und bewahren Sie diese gut auf.

Bei Sach- und Personenschäden durch Nichtbeachten der Anleitung oder durch unsachgemäße Handhabung

übernehmen wir keine Haftung.

Technische Daten:

Artikel Anzahl Beschreibung Anschluss/Leistung Schutz-

grad

Schutz-

klasse

38205 1LED Driver mit

Anschlusskabel

Primär:100-240V ~, 50-60Hz, 0,6A

Sekundär: 12V DC, 2A IP 44 II

1 LED –Strip, L=2500mm 1 x 75 LED, RGB, 12V DC, 10,6W IP 44 III

3 Endkappen - - -

1 Fernbedienung 1 Lithium Batterie 3 V ,Typ CR 2025 IP 20 III

38206 1LED Driver mit

Anschlusskabel

Primär: :100-240V ~, 50-60Hz, 0,6A

Sekundär: 12V DC, 2A IP 44 II

1 LED –Strip, L=5000mm 1 x 150 LED, RGB, 12V DC, 21,4W IP 44 III

6 Endkappen - - -

1 Fernbedienung 1 Lithium Batterie 3 V ,Typ CR 2025 IP 20 III

Sicherheits- und Warnhinweise:

Das Set darf nur außerhalb der Verpackung betrieben werden. Nehmen Sie das Produkt vorsichtig aus

der Verpackung.

Verpackungsmaterial von Kindern und Haustieren fernhalten.

Bei Beschädigung am Kabel oder elektrischen Teilen darf das Produkt nicht mehr betrieben werden.

Reparaturen ausschließlich durch den Elektro-Fachmann.

Verbinden Sie das LED-Set nicht mit anderen elektrischen Verbrauchern.

Trennen Sie das LED-Set von der Stromversorgung, wenn Sie es über einen längeren Zeitraum nicht

benutzen oder es über eine längere Zeit unbeaufsichtigt ist.

Bringen Sie das LED-Set nicht mit extremer Hitze oder offener Flamme in Kontakt.

Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen führen zum

Erlöschen der Garantie (Gewährleistung).

Pflege und Wartung:

Vor der Reinigung müssen Sie das LED-Set von der Spannungsversorgung trennen.

Zur Reinigung verwenden Sie ein trockenes oder leicht angefeuchtetes Tuch.

Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.

Entsorgung:

Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als

Hausmüll entsorgt werden.

Heitronic

H. Vollmer GmbH

Allmendring 29

75203 Königsbach

Stein

Installationsanweisung 38205,38206 Seite 2 von 3 Stand 09.2014

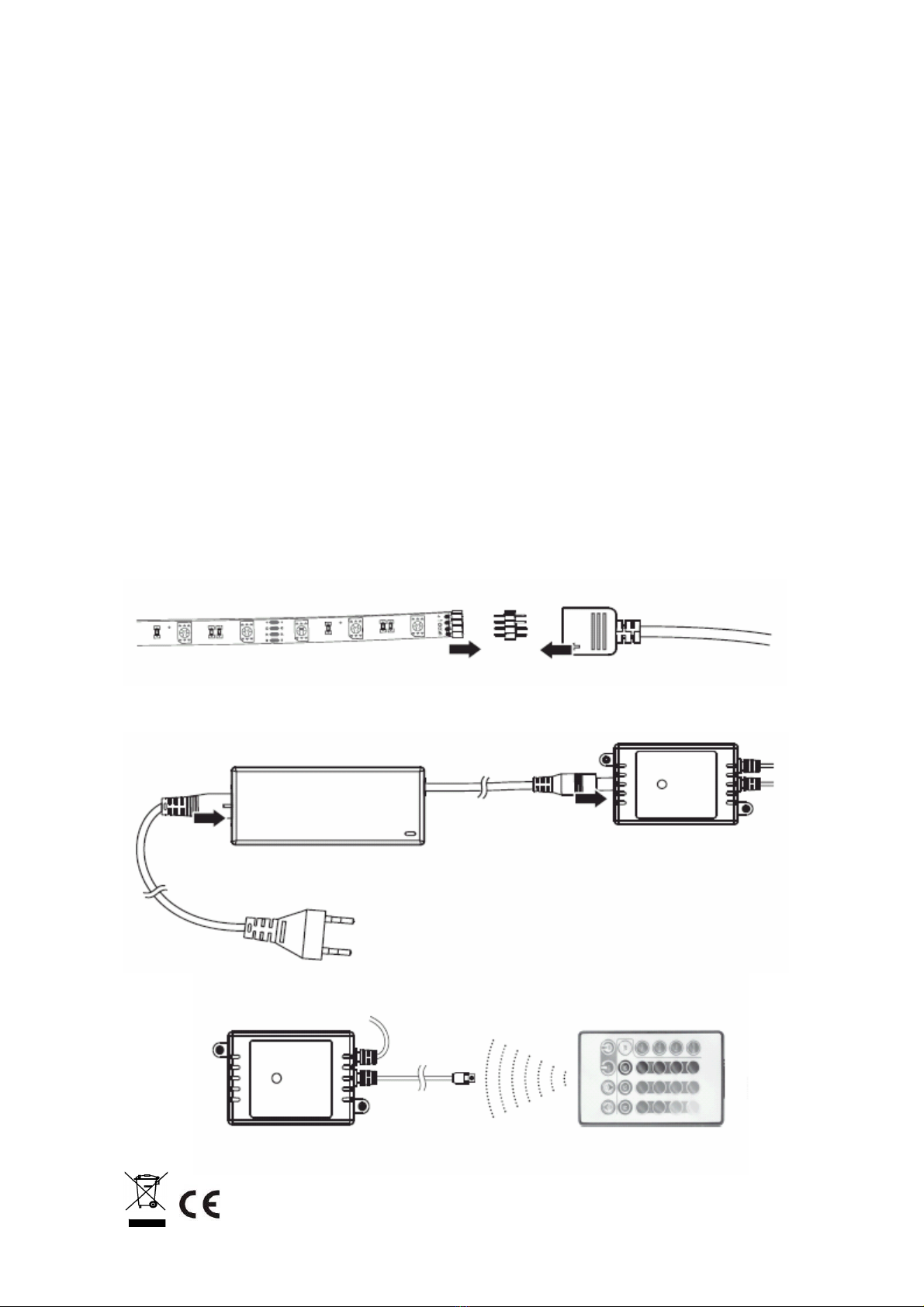

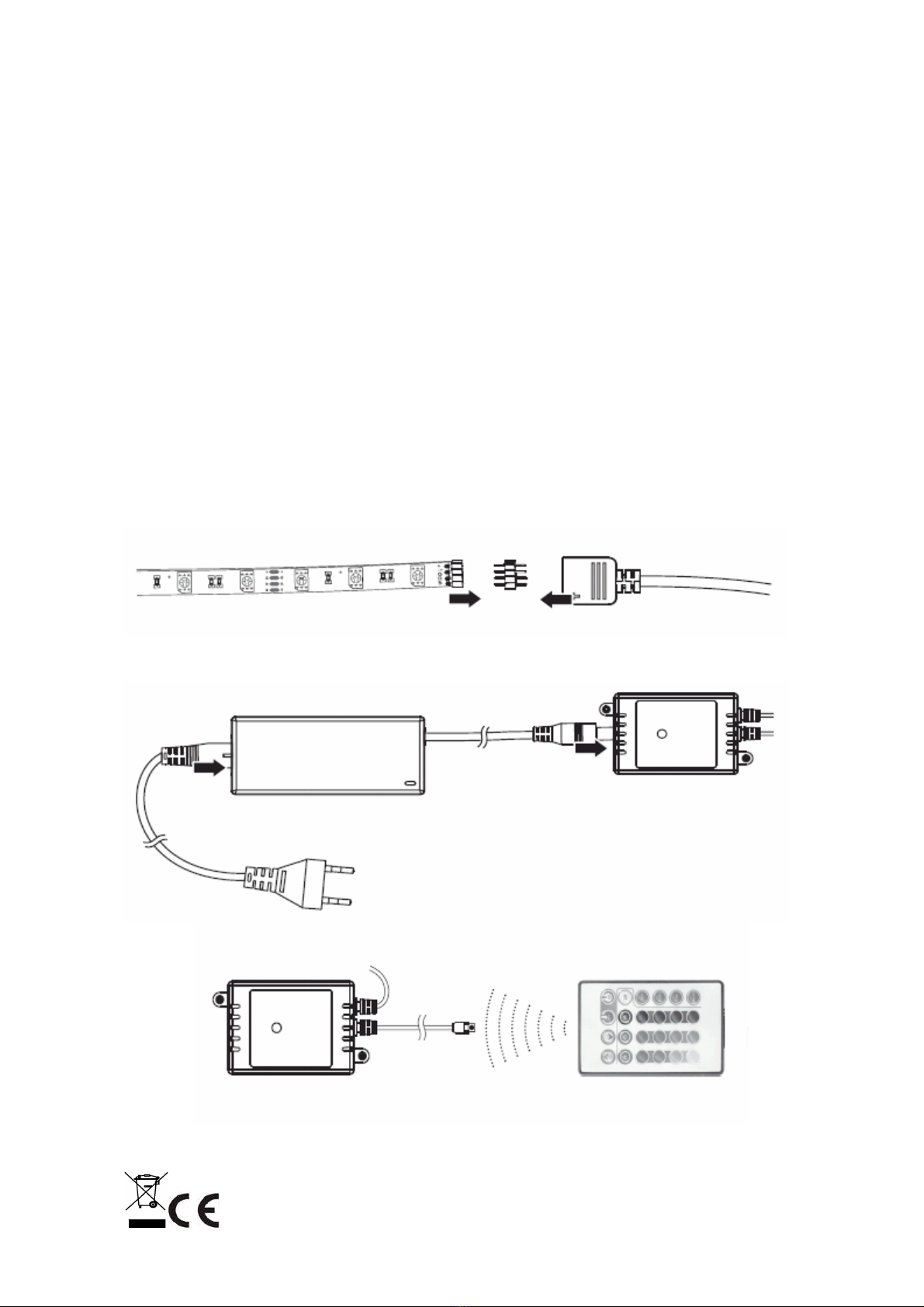

Montage:

Die Montage darf nur durch eine qualifizierte Elektrofachkraft erfolgen.

Bestimmen Sie den Ort der Anbringung.

Platzieren Sie das Produkt niemals in der Nähe von Hitzequellen, z.B. Heizöfen.

Achten Sie darauf, dass der Untergrund solide genug ist, um eine feste, ordnungsgemäße Fixierung

des LED-Sets zu garantieren. Beachten Sie die jeweiligen Verarbeitungsvorschriften.

Lassen Sie das LED-Set nie frei hängen oder schwingen.

Das Produkt nicht im aufgerollten Zustand einschalten.

Den LED-Strip und LED-Driver nicht mit Dekorationsmaterial oder Folie abdecken.

Benutzen Sie bei der Montage keine scharfkantigen Werkzeuge. Nicht mit einem Hammer oder

anderen Werkzeugen auf das Produkt schlagen.

LED-Strip und Kabel nicht knicken; bitte darauf achten, dass LED-Strip, Kabel und Stecker frei von Zug-

und Drehkräften sind. Schützen Sie das LED-Set vor eventuellen Beschädigungen.

Alle Handhabungen am LED-SET nur im stromfreien Zustand durchführen.

Der LED Strip ist alle 100mm kürzbar, Schnittstellen müssen mit den beigelegten Endkappen

abgedichtet werden.

Die abgeschnittenen LED Strips können nicht wieder verbunden bzw. verwendet werden.

Bei Verwendung in nasser oder feuchter Umgebung müssen die Anschluss- bzw. Schnittstellen am

LED-Strip zusätzlich abgedichtet werden (z.B. Schrumpfschlauch oder Kaltschrumpfen)

Diese Lichterkette darf nicht elektronisch mit einer anderen Lichterkette verbunden werden.

Das Typenschild darf nicht entfernt werden.

Bedienhinweise:

Heitronic

H. Vollmer GmbH

Allmendring 29

752

03 Königsbach

Stein

Installationsanweisung 38205,38206 Seite 3 von 3 Stand 09.2014

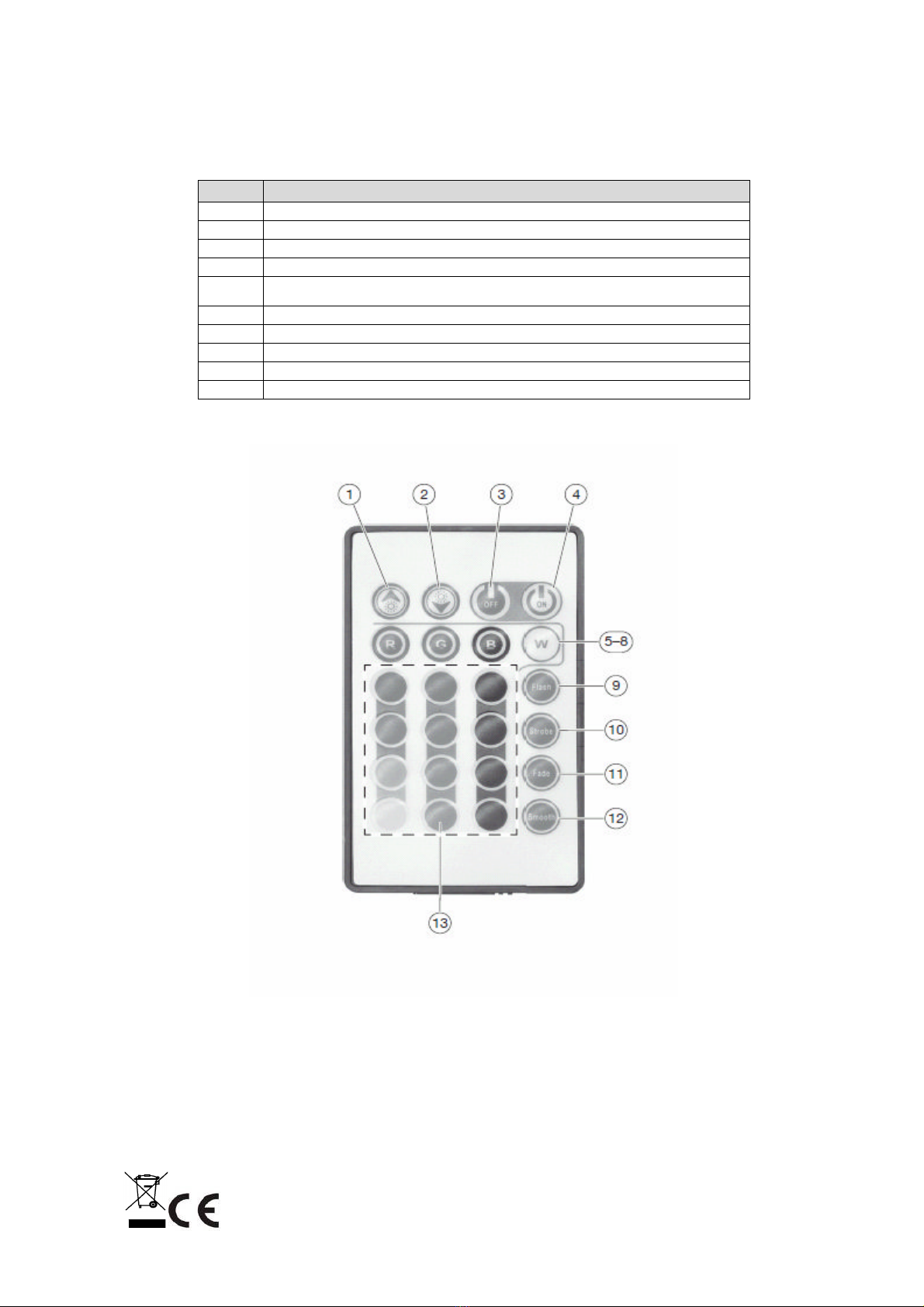

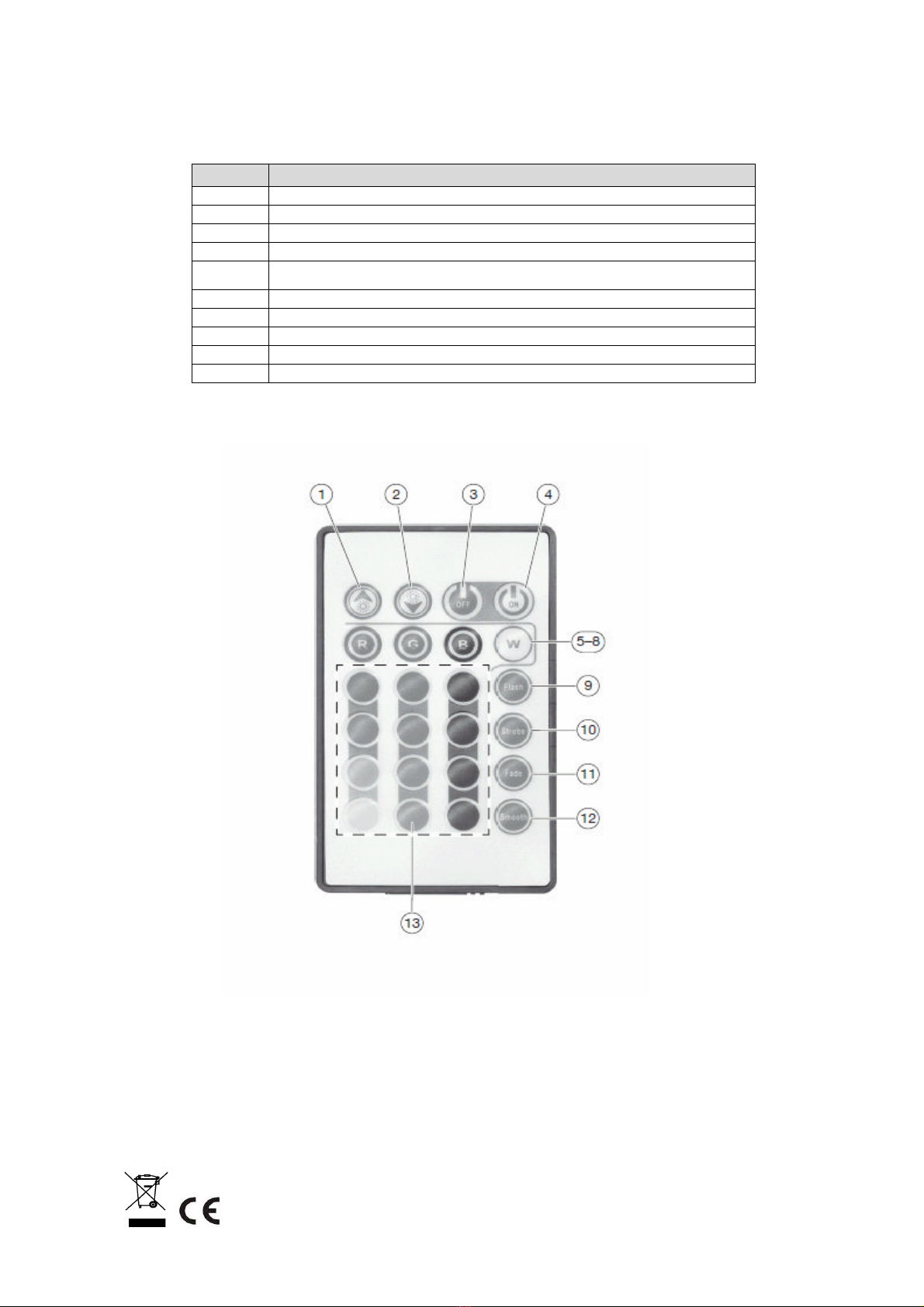

Fernbedienung:

Taste Funktion

(1) Regelt die Helligkeit nach oben.

(2) Regelt die Helligkeit nach unten.

(3) Schaltet den LED Strip aus.

(4) Schaltet den LED-Strip ein.

(5)-(8) Wechselt zwischen den Farben rot, grün, blau und weiß durch.

(9) Wechselt alle Farbe schnell ohne Übergang.

(10) Wechselt alle Farbe langsam ohne Übergang.

(11) Wechselt alle Farben und blendet sie ineinander ein.

(12) Wechselt alle Farbe ohne sichtbaren Übergang.

(13) Schaltet auf eine beliebig gewählte Farbe um.

Heitronic

H. Vollmer GmbH

Allmendring 29

75203 Königsbach

Stein

Installation instructions Art. No.38205,38206 Page 1 of 3 Status 09.2014

GB Installation instructions

LED Strip Set

Art. Nr.: 38205,38206

Many thanks for deciding to buy our product.

Our lights are manufactured from robust, high-quality materials to provide you with attractive lighting. The articles

can be used indoors for decoration purposes.

Please read through installation and operation instructions carefully and keep these in a safe place.

We do not accept liability for damage to persons or property caused by non observation of the instructions,

improper handling or for unauthorized changes made to the product.

Technical data:

Article Number Description Connection / Output Degree of

protection

Protection

Class

38205 1LED driver with

connection cable

Primary: :100-240V ~, 50-60Hz, 0.6A

Secondary: 12V DC, 2A IP 44 II

1 LED strip, L=2500mm 1 x 75 LED, RGB, 12V DC, 10,6W IP 44 III

3 End cap - - -

1 Remote control 1 Lithium Battery 3 V ,Typ CR 2025 IP 20 III

38206 1LED driver with

connection cable

Primary: :100-240V ~, 50-60Hz, 0,6A

Secondary: 12V DC, 2A IP 44 II

1 LED strip, L=5000mm 1 x 150 LED, RGB, 12V DC, 21,4W IP 44 III

6 End cap - - -

1 Remote control 1 Lithium Battery 3 V ,Typ CR 2025 IP 20 III

Safety and warning notes:

The set may only be used after it has been taken out of the packaging. Take the product carefully out of

the packaging.

Keep packaging materials well away from children and pets.

Do not operate the product if the cable or the electrical parts are damaged. Repairs may only be done

by a specialist electrician.

Do not connect the LED set to other electrical appliances.

Disconnect the LED set from the power supply if you are not going to use it for a longer period of time or

a power supply is left unattended over a longer period of time.

Do not expose the LED set to extreme heat or exposed flames.

This product must not be modified or converted. Any modifications to the light will invalidate the

guarantee.

Care and servicing:

You must make sure that the power supply is disconnected before cleaning.

Use a dry, or slightly damp cloth for cleaning.

Never use chemicals, solvents, alcohol or abrasives for cleaning.

Disposal:

Old electronic equipment must be brought to public connection points and must not be disposed of as

household waste.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installation instructions Art. No.38205,38206 Page 2 of 3 Status 09.2014

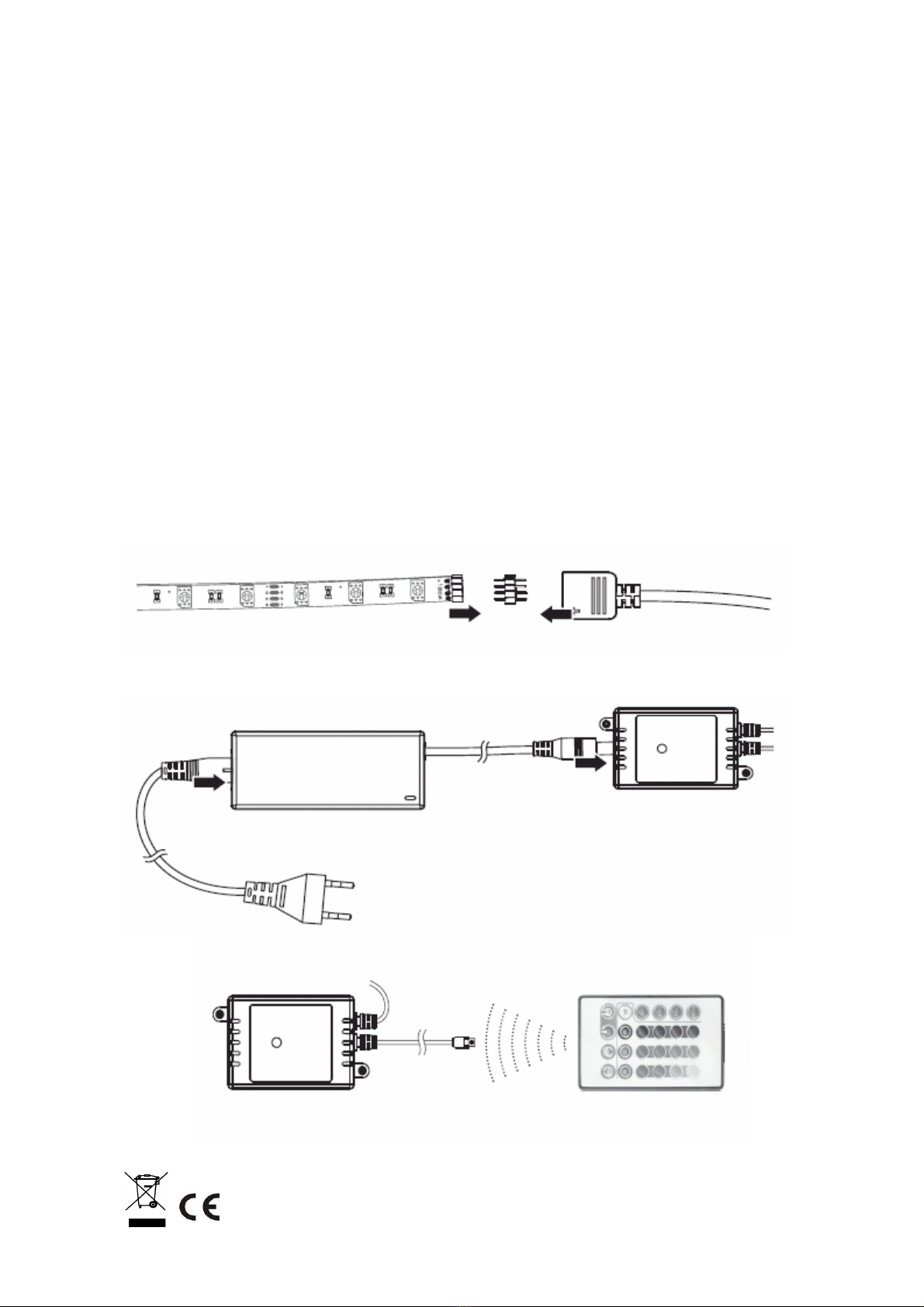

Montage:

Installation must be carried out only by a qualified electrician.

Decide on the location where installation has to take place.

Never place the product near sources of heat, heating ovens, for example..

Make sure that the base is solid enough to guarantee firm, proper fixing of the LED set. Observe the

respective processing regulations.

Never let the LED set hang down or swing.

Do not switch the product on in a rolled up state.

Do not cover the LED strip or LED driver with decoration material or film.

Do not use any sharp-edged tools for installation. Do not hit the product with a hammer or other tools.

Do not kink the LED strip or cable; ensure that the LED strip, cable and plugs are free of tensile and

torsion forces. Protect the LED set against possible damage.

Handle the LED set only in a power-free condition.

The LED Strip is 100mm all can be shortened, interfaces must be sealed with the enclosed end caps.

The cut-off LED strips can not be reconnected or used.

The connection points and the interfaces at the LED strip have to be provided with extra insulation when

they are used in a wet or damp environment (shrink-on sleeve or cold shrinking, for example)

This light string can not be electronically connected to another string of lights.

The type designation plate must not be removed.

Operating instructions:

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installation instructions Art. No.38205,38206 Page 3 of 3 Status 09.2014

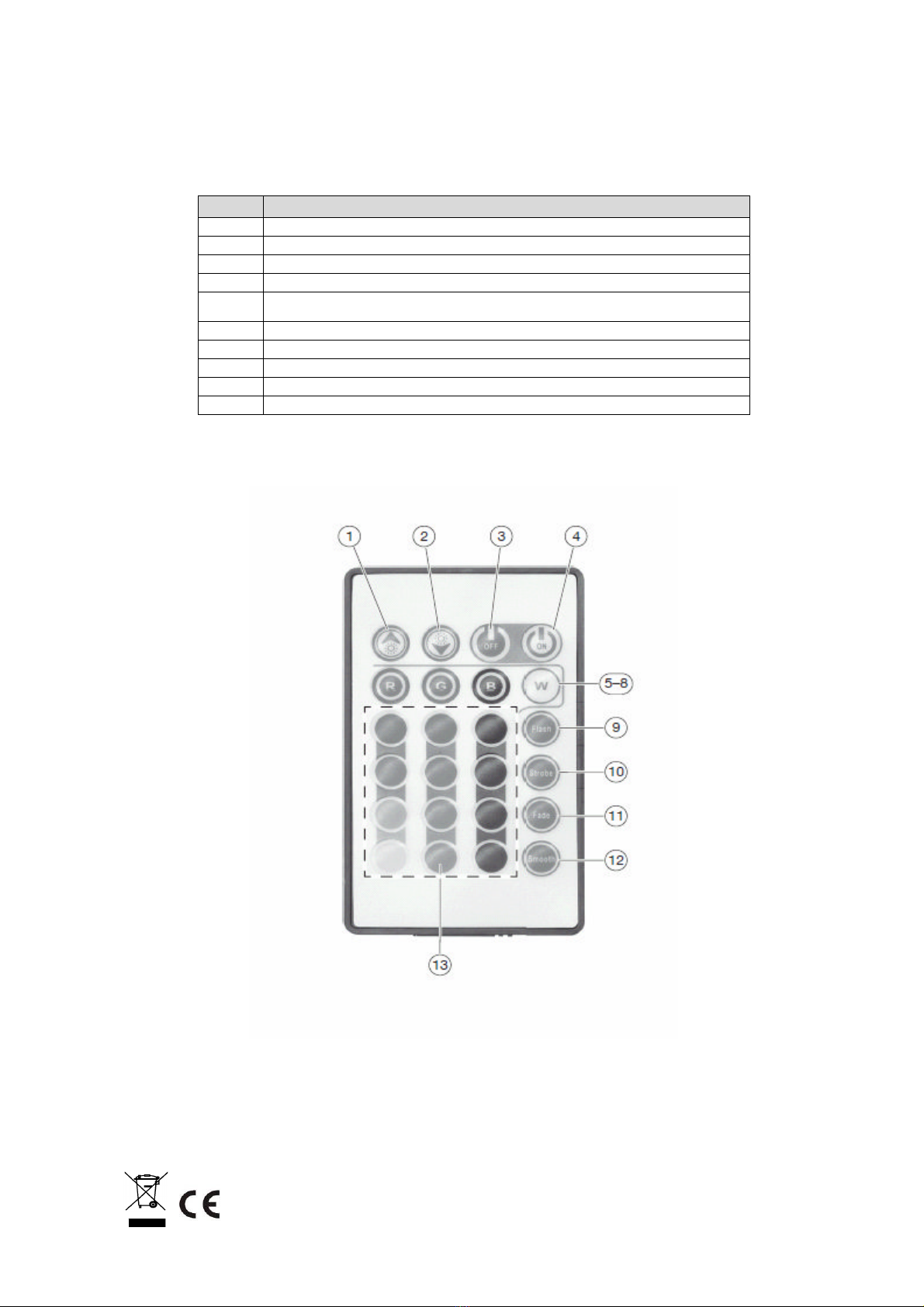

Remote Control:

Button Funcion

(1) Adjusts the brightness up.

(2) Adjusts the brightness down.

(3) Turns the LED strip off.

(4) Turns the LED strip on.

(5)-(8) Jump red, green, blue and white between the colors by.

(9) Changes every color quickly without transition.

(10) Changes every color slowly without transition.

(11) Changes all colors and hides one another.

(12) Changes every color without visible transition.

(13) Switches to any selected color.

Heitr

onic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Instruction d'installation 38205,38206 Page 1 de 3 Actualisation 09.2014

F Instructions de montage

Ensemble de bande LED

N° d'article : 38205,38206

Merci d'avoir fait l'acquisition de l'un de nos produits. Nos produits sont fabriqués dans des matériaux robustes et

de haute qualité et vous offrent un éclairage approprié. Les articles peuvent être utilisés à l'intérieur dans un but

décoratif. Lisez attentivement ces instructions de montage et conservez-les précieusement. Nous ne

sommes en aucun cas responsables des dommages sur des objets et des personnes résultant d'un non respect

de cette notice ou d'un maniement non conforme.

Caractéristiques techniques :

Article Nombre Description Connexion/puissance Degré de

protection

Classe de

protection

38205 1circuit de commande LED

avec câble de connexion

Primaire : 100-240V ~, 50-60Hz, 0,6A

Secondaire : 12V DC, 2A IP 44 II

1 bandes LED, L=2500mm 1 x 75 LED, RGB, 12V DC, 10,6W IP 44 III

3 Embouts - - -

1 télécommande 1 Lithium batterie 3 V ,Typ CR 2025 IP20 III

38206 1circuit de commande LED

avec câble de connexion

Primaire : 100-240V ~, 50-60Hz, 0,6A

Secondaire : 12V DC, 2A IP 44 II

1 bandes LED, L=5000mm 1 x 150 LED, RGB, 12V DC, 21,4W IP 44 III

6 Embouts - - -

1 télécommande 1 Lithium batterie 3 V ,Typ CR 2025 IP20 III

Indications de sécurité et d'avertissement :

L'ensemble doit être uniquement utilisé hors de son emballage. Sortez avec précaution le produit de

son emballage.

Gardez le matériau d'emballage hors de portée des enfants et des animaux domestiques.

En cas de détériorations sur le câble ou des éléments électriques, le produit ne doit plus être utilisé. Les

réparations ne doivent être effectuées que par un spécialiste.

Ne connectez pas l'ensemble LED à d'autres appareils électriques.

Débranchez l'ensemble LED de l'alimentation électrique si vous ne l'utilisez pas pendant une longue

période ou bien s'il doit rester longtemps sans surveillance.

Ne pas mettre cet ensemble LED en contact avec une chaleur extrême ou une flamme ouverte.

Le produit dans sa totalité ne doit pas être modifié ou transformé. Toute modification conduit à une

annulation de la garantie (condition de garantie).

Entretien et maintenance :

Avant le nettoyage, vous devez débrancher l'ensemble LED de l'alimentation électrique.

Utilisez pour le nettoyage un linge sec ou légèrement humide.

Pour le nettoyage, ne jamais utiliser de produits chimiques, de solvants, d'alcool ou de produits abrasifs.

Elimination :

Les appareils électroniques usagés doivent être déposés aux points de collecte publics et ne doivent pas

être éliminés avec les déchets ménagers.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Instruction d'installation 38205,38206 Page 2 de 3 Actualisation 09.2014

Montage :

Le montage ne doit être effectué que par un spécialiste qualifié.

Déterminez le lieu de montage.

Ne placez jamais ce produit à proximité immédiate de sources de chaleur, p. ex. de fours.

Veillez à ce que la surface de support soit assez solide pour garantir une fixation robuste et correcte de

l'ensemble. Respectez les prescriptions de montage respectives.

Ne laissez pas l'ensemble LED pendre librement ou osciller.

Ne pas mettre le produit en marche lorsque qu'il est enroulé.

Ne pas recouvrir la bande LED et le circuit de commande LED avec du matériel de décoration ou un

film plastique.

N'utilisez pas d'outils coupants lors du montage. Ne pas frapper sur le produit à l'aide d'un marteau ou

de tout autre outil.

Ne pas plier la bande LED et les câbles ; veillez à ce que la bande LED, les câbles et les prises ne

soient pas soumis à des forces de traction et de torsion. Protégez l'ensemble LED de détériorations

éventuelles.

L'ensemble LED doit être débranché pendant tous les maniements effectués sur celui-ci.

La bande de LED est de 100 mm tout peut être raccourcie, les interfaces doivent être scellés avec les

embouts fermés Bandes.

La coupure LED ne peuvent pas être reconnectés ou utilisés.

An cas d’utilisation dans un environnement mouillé ou humide, les connexions voire les interfaces

sur la bande LED doivent être en outre étanchéifiées (par exemple avec une gaine thermo

rétractable ou par rétraction à froid)

Cette chaîne lumière ne peut pas être relié électroniquement à une autre chaîne de lumières.

La plaque signalétique ne doit pas être retirée.

Mode d'emploi :

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Instruction d'installation 38205,38206 Page 3 de 3 Actualisation 09.2014

Télécommande:

Taste Funktion

(1) Règle la luminosité en place.

(2) Règle la luminosité baisse.

(3) la bande de LED à partir de

(4) Active la bande de LED.

(5)-(8) Aller rouge, vert, bleu et blanc entre les couleurs par.

(9) Changez toutes les couleurs rapidement et sans transition.

(10) Changez toutes les couleurs lentement, sans transition.

(11) Changez toutes les couleurs et un autre masque.

(12) Changez toutes les couleurs sans transition visible.

(13) Passe à une couleur sélectionnée.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Installatiehandleiding 38205,38206 Pagina 1 van 3 Stand 09.2014

NL Installatiehandleiding

Set van LED strips

Art. nr.: 38205,38206

Allereerst hartelijk bedankt voor de aanschaf van ons product.

Onze producten zijn gemaakt van stevig en hoogwaardig materiaal en maken een fraaie verlichting mogelijk. De

artikelen kunnen binnenshuis voor decoratieve toepassingen worden gebruikt.

Lees aandachtig de gebruikers- en installatiehandleiding door en bewaar de handleiding zorgvuldig om deze

later te kunnen raadplegen.

Wij zijn niet aansprakelijk voor materiële en/of lichamelijke schade die voortvloeit uit het niet opvolgen van de

instructies zoals omschreven in deze handleiding, het onjuist gebruik of het aanbrengen van veranderingen aan

het product.

Technische gegevens:

Artikel Aantal Beschrijving Aansluiting/vermogen Beschermings-

graad

Beschermings-

klasse

38205 1LED driver met

aansluitkabel

Primair: :100-240V ~, 50-60Hz, 0,6A

Secundair: 12V DC, 2A IP 44 II

1 LED –strip, L= 2500mm 1 x 75 LED, RGB, 12V DC, 10,6W IP 44 III

3 Eindkap - - -

1 Afstandsbediening 1 Lithium Batterij 3 V ,Typ CR 2025 IP20 III

38206 1LED driver met

aansluitkabel

Primair: :100-240V ~, 50-60Hz, 0,6A

Secundair: 12V DC, 2A IP 44 II

1 LED –strip, L= 5000mm 1 x 150 LED,RGB, 12V DC, 21,4W IP 44 III

6 Eindkap - - -

1 Afstandsbediening 1 Lithium Batterij 3 V ,Typ CR 2025 IP20 III

Veiligheidsinstructies en waarschuwingen:

De set mag uitsluitend zonder verpakking in gebruik worden genomen. Haal het product voorzichtig uit

de verpakking.

Verpakkingsmateriaal buiten het bereik van kinderen en huisdieren houden.

Bij beschadigingen kabels of elektrische onderdelen mag het product niet meer worden gebruikt.

Reparaties mogen uitsluitend uitgevoerd worden door een elektrotechnicus.

Sluit de LED-set niet aan op andere elektrische verbruikers.

Als de LED-set voor langere tijd niet wordt gebruikt of een langere tijd zonder toezicht is, dient u de

stekker uit het stopcontact te halen.

Stel de LED-set niet bloot aan extreme hitte of open vlammen.

Het product mag niet worden veranderd of omgebouwd. De garantie vervalt onmiddellijk als er

veranderingen aan het product zijn aangebracht.

Verzorging en onderhoud:

Zorg ervoor dat vóór het reinigen de stroomtoevoer is onderbroken.

Gebruik voor het reinigen een droge of licht vochtige doek.

Gebruik voor het reinigen geen chemicaliën, oplosmiddelen, alcohol of schuurmiddelen.

Verwijdering:

Afgedankte elektrische en elektronische apparaten moeten gescheiden van het huishoudelijk afval naar een

officieel inzamelpunt worden gebracht.

Heitronic

H. Vollmer GmbH

Allmendring 29

D-75203 Königsbach-Stein

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de iluminación de Heitronic

Heitronic

Heitronic Maris Manual de usuario

Heitronic

Heitronic 39888 Manual de usuario

Heitronic

Heitronic Karina 37284 Manual de usuario

Heitronic

Heitronic 30390 Manual de usuario

Heitronic

Heitronic 27744 Manual de usuario

Heitronic

Heitronic 16666 Manual de usuario

Heitronic

Heitronic 38179 Manual de usuario

Heitronic

Heitronic 38185 Manual de usuario

Heitronic

Heitronic 39030 Manual de usuario

Heitronic

Heitronic 500708 Manual de usuario

Heitronic

Heitronic 39732 Manual de usuario

Heitronic

Heitronic 28589 Manual de usuario

Heitronic

Heitronic 37072 Manual de usuario

Heitronic

Heitronic 47006 Manual de usuario

Heitronic

Heitronic 47211 Manual de usuario

Heitronic

Heitronic 39689 Manual de usuario

Heitronic

Heitronic 38321 Manual de usuario

Heitronic

Heitronic 501239 Manual de usuario

Heitronic

Heitronic 47168 Manual de usuario

Heitronic

Heitronic 501193 Manual de usuario

Heitronic

Heitronic RHODOS Manual de usuario

Heitronic

Heitronic 28665 Manual de usuario

Heitronic

Heitronic Disqa 501227 Manual de usuario

Heitronic

Heitronic Wheel Manual de usuario

Manuales populares de Equipo de iluminación de otras marcas

Brizo

Brizo 8SP-MU-4 Manual de usuario

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manual de usuario

IKEA

IKEA BJÖRKSPIREA Manual de usuario

Laserworld

Laserworld Evolution Series ES-400RGB Manual de usuario

Alien

Alien RG STAR Manual de usuario

EuroLite

EuroLite LED B-40 Manual de usuario

Qazqa

Qazqa Suplux SL 3 Black 103062 Manual de usuario

Commercial Electric

Commercial Electric 54568141 Manual de usuario

CREE LIGHTING

CREE LIGHTING 304 Series Manual de usuario

Goobay

Goobay 49867 Manual de usuario

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manual de usuario

Alkalite

Alkalite Krypton KT-81 Manual de usuario

Clas Ohlson

Clas Ohlson GU10 Manual de usuario

DTS

DTS DELTA 10 F Manual de usuario

ring

ring Solar Steplight Manual de usuario

One Stop Gardens

One Stop Gardens 57696 Instrucciones de montaje

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manual de usuario

SIREM

SIREM Swimeo A2 Manual de usuario
