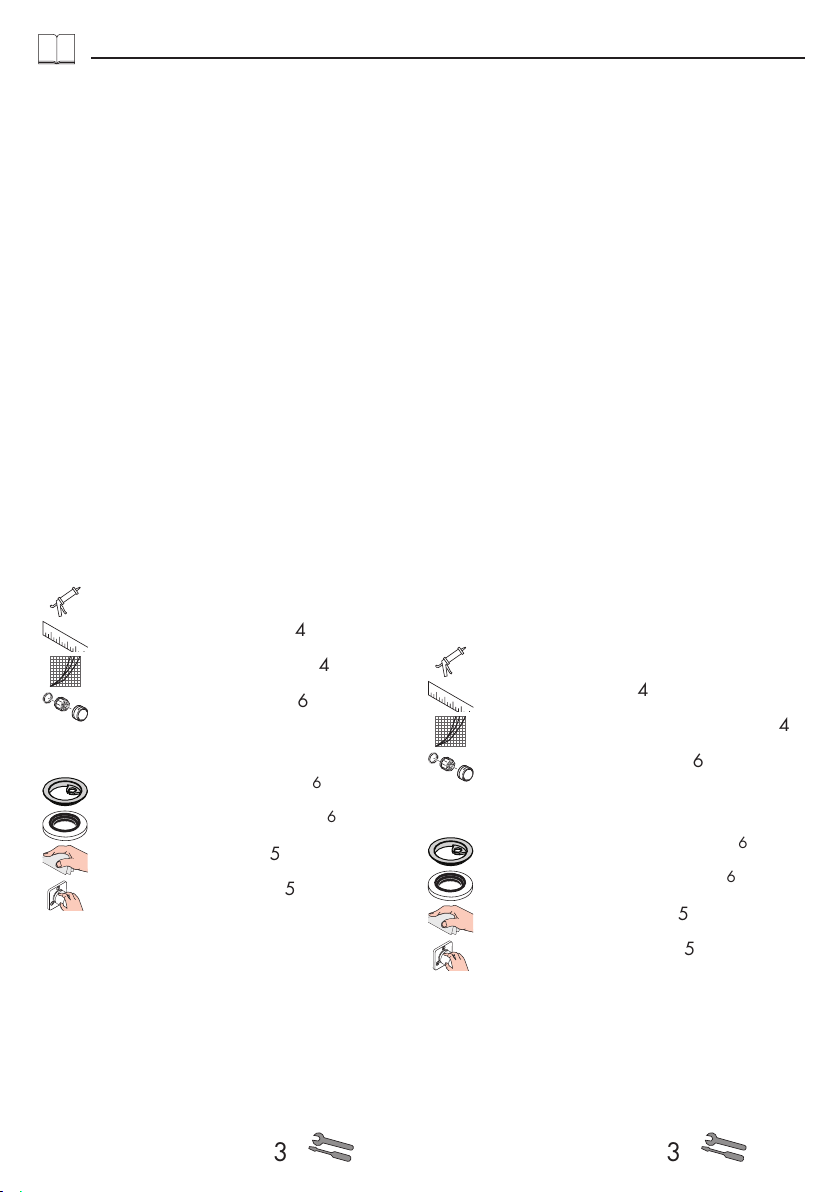

Hans Grohe Focus Manual

EN Instructions for use / assembly instructions 2

DE Gebrauchsanleitung / Montageanleitung 2

Lesezeichen

English 2

Deutsch 2

Focus

31560009 / 31561009

English

Assembly

(see page 3)

Safety Notes

Gloves should be worn during installation to prevent

crushing and cutting injuries.

The product may only be used for bathing, hygienic

and body cleaning purposes.

Installation Instructions

• Prior to installation, inspect the product for transport

damages. After it has been installed, no transport or

surface damage will be honoured.

• The pipes and the ﬁxture must be installed, ﬂushed

and tested as per the applicable standards.

• The plumbing codes applicable in the respective

countries must be observed.

Technical Data

This mixer series-produced with EcoSmart®

(ﬂow limiter)

Operating pressure: max. 1 MPa

Recommended operating pressure: 0,1 - 0,5 MPa

Test pressure: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

Dimensions (see page 4)

Flow diagram (see page 4)

Spare parts (see page 6)

Special accessories

(order as an extra)

• seal #98996000 (see page 6)

• ﬂange #32799000 (see page 6)

Cleaning (see page 5)

Operation (see page 5)

Deutsch

Montage

(siehe Seite 3)

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe

getragen werden.

Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transport-

schäden untersucht werden. Nach dem Einbau

werden keine Transport- oder Oberﬂächenschäden

anerkannt.

• Die Leitungen und die Armatur müssen nach den

gültigen Normen montiert, gespült und geprüft

werden.

• Die in den Ländern jeweils gültigen Installationsricht-

linien sind einzuhalten.

Technische Daten

Armatur serienmäßig mit EcoSmart® (Durch-

ﬂussbegrenzer)

Betriebsdruck: max. 1 MPa

Empfohlener Betriebsdruck: 0,1 - 0,5 MPa

Prüfdruck: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Maße (siehe Seite 4)

Durchﬂussdiagramm (siehe Seite 4)

Serviceteile (siehe Seite 6)

Sonderzubehör

(nicht im Lieferumfang enthalten)

• Dichtung #98996000 (siehe Seite 6)

• Rosette #32799000 (siehe Seite 6)

Reinigung (siehe Seite 5)

Bedienung (siehe Seite 5)

> 2 min

SW 22 mm

(2 Nm)SW 22 mm

98996000 (7 Nm)

1 2

5 6 7

3 4

SW 9 mm SW 23 mm

(4 Nm)

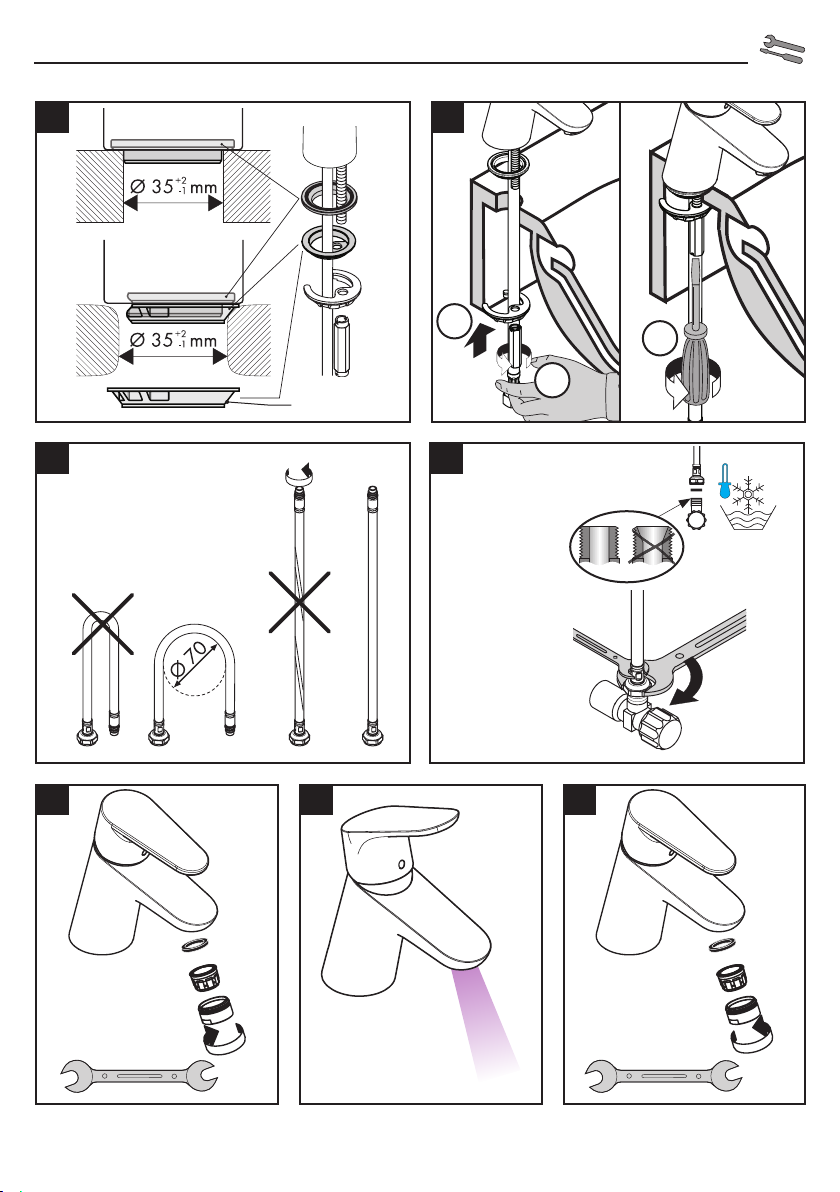

Montage

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912151821242730

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

bar

4,5

0,0

0,5

1,0

1,5

2,0

2,5

3,0

3,5

4,0

5,0

0,45

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,50

5,50,55

6,00,60

036912 15 18 21 24 27 30

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min

Q = l/sec

G 1/2

101

Ø 34

167

133390

max. 40

Focus

31560009 / 31561009

Focus

31560009

Focus

31561009

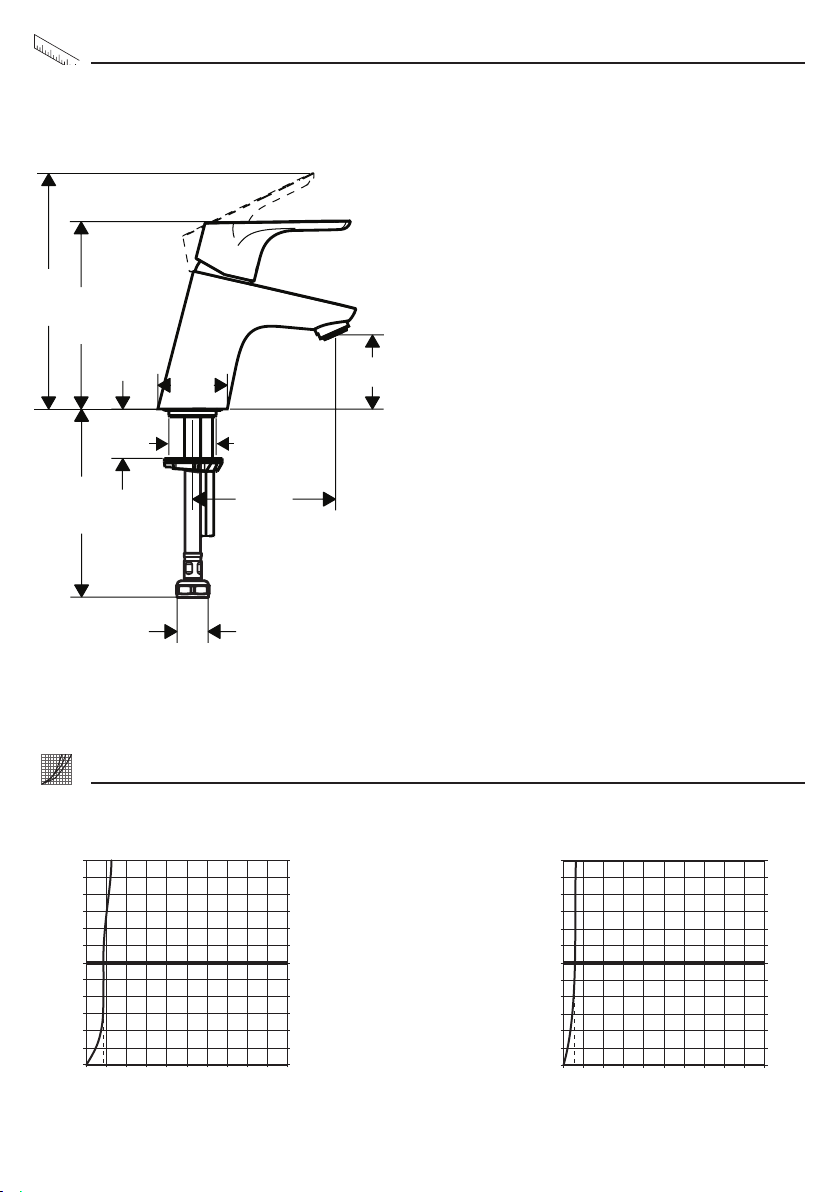

Maße / Durchﬂussdiagramm

open / öﬀnen close / schließen

EN Cleaning recommendation / Warranty / Contact

DE Reinigungsempfehlung / Garantie / Kontakt

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www

.axor-design.com

cleaning

-recommendatio

www

.axor-design.com

cleaning

-recommendatio

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

www

.axor-design.com

cleaning

-recommendatio

www.axor-design.com/

cleaning-recommendation

www.axor-design.com/

cleaning-recommendation

Bedienung/Reinigung

98996000

32799000

97406000

93020000

(450 mm)

96016000

SW 11 mm

95847000

96338000

92604000

(35X2)

95646000

95008000

98750000

98453000

(M24x1 - 3,8 l/ min)

92300000

(M24x1 - 1,9 l/ min)

98193000

(32x2)

98186000

(30x2)

95140000

(M4x20)

SW 4 mm

98722000

97209000

(M37x1,5)

SW 30 mm

98422000

(7x1,5)

Serviceteile

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440

E-Mail: [email protected] · Internet: www.hansgrohe.com

07/2020

9.01556.61
