Hama 00062725 Manual de usuario
w ww.hama.de
H ama GmbH & Co KG
Postfach 80
86651 Monheim/Germany
Tel. +49 (0)9091/502-0
Fax +49 (0)9091/502-274
www.hama.de
00062725-05.06
All manuals and user guides at all-guides.com
all-guides.com
3
Analoger Telefon Adapter USB
Analogue USB telephone adapter
Adaptateur de téléphone analogique USB
00062725
All manuals and user guides at all-guides.com
2
lBedienungsanleitung Analoger Telefon Adapter USB
Übersicht
1. Verpackungsinhalt
2. Installation
3. Anschluss
4. Konfiguration
5. Sicherheitshinweise
6. Support und Kontaktinformationen
1. Verpackungsinhalt
- Analoger Telefon Adapter USB - Installations CD
- RJ11-Telefonverbindungskabel - Benutzerhandbuch
2. Installation
Beachten Sie bitte: Vor der Installtion des Treiber/Softwarepacketes muss
bereits eine aktuelle Version einer Voice-over-IP Software installiert sein (z.B.
Skype™)
Legen Sie die Treiber CD in das CD-Rom Laufwerk Ihres Computers/Notebook
ein. Die Installationsanwendung startet automatisch. Sollte die Installations-
anwendung nicht automatisch starten, öffnen Sie den „Arbeitsplatz“ und
führen Sie die Installationsanwendung durch einen Doppelklick auf das
CD-Rom Laufwerk aus.
Wählen Sie „Setup Driver“.
All manuals and user guides at all-guides.com
3

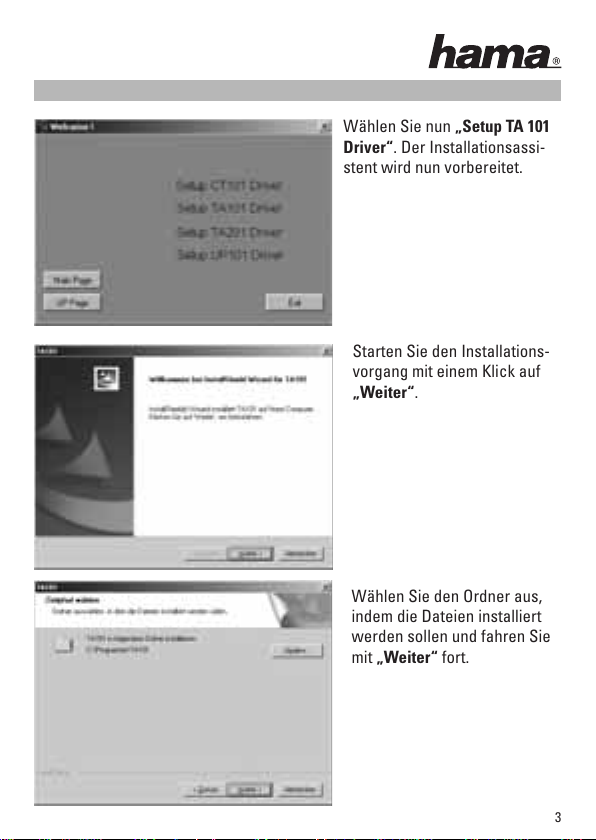

Wählen Sie nun „Setup TA 101
Driver“. Der Installationsassi-
stent wird nun vorbereitet.
Starten Sie den Installations-
vorgang mit einem Klick auf
„Weiter“.
Wählen Sie den Ordner aus,
indem die Dateien installiert
werden sollen und fahren Sie
mit „Weiter“ fort.
All manuals and user guides at all-guides.com
4
Starten Sie anschließend mit
einem Klick auf „Installieren“
den Kopiervorgang.
Bestätigen Sie diese Meldung
mit einem Klick auf „Installati-
on fortsetzen“.
Beenden Sie die Installation
mit einem Klick auf „Fertig
stellen“.
Nach dem Beenden der Instal-
lation erscheint die „Anwen-
dungsfreigabe“ für die VoIP
Software (hier Skype™)
All manuals and user guides at all-guides.com
5
Wählen Sie „Zugriff auf Skype
erlauben“ damit der Analoge
Telefon Adapter mit der VoIP
Software kommunizieren kann.
Die Installation ist hiermit
beendet.
3. Anschluss
- Verbinden Sie die Buchse „Line“ des Analogen Telefonapters mit Hilfe
des vorhandenen Telefonkabels von Ihrem Analogtelefon mit der analogen
Telefonleitung.
- Schließen Sie Ihr analoges Telefon mit Hilfe des beiliegendem RJ11-
Verbindungskabels an die „Phone“ Buchse des Analogen Telefon
Adapters an.
- Verbinden Sie zum Schluss den analogen Telefonadapter mit dem
USB Port Ihres Computers/Notebook.
4. Konfiguration
Um das Konfigurationsmenü zu
öffnen klicken Sie mit der rechten
Maustaste auf das grüne Symbol
mit dem Hörer im Systray.
Wählen Sie im erscheinenden
Kontextmenü Advance Setting.
Klicken Sie auf den Reiter Telphone Settings.
All manuals and user guides at all-guides.com
all-guides.com
6
Sollte das Kästchen bei Default
standby at PSTN mode aktiviert
sein, werden ausgehende
Anrufe standardmäßig über die
vorhandene analoge Telefonlei-
tung getätigt. Um das Gespräch
über VoIP zu tätigen kann vor
dem wählen der Nummer mit
„ *“ umgeschalten werden.
5. Sicherheitshinweise
- Betreiben Sie dieses Gerät weder in feuchter noch staubiger Umgebung
- Betreiben Sie dieses Gerät nicht auf Heizkörpern oder in der Nähe von
Wärmequellen
- Dieses Gerät ist nur für den Inneneinsatz und nicht für den Außeneinsatz
bestimmt.
- Gerät nicht während des Betriebs öffnen und bewegen.
6. Support und Kontaktinformationen
Bei defekten Produkten:
Bitte wenden Sie sich bei Produktreklamationen an Ihren Händler oder an die
Hama Produktberatung.
Internet/World Wide Web
Produktunterstützung, neue Treiber oder Produktinformationen bekommen
Sie unter www.hama.de
Support Hotline – Hama Produktberatung:
Tel. +49 (0) 9091 / 502-115
Fax +49 (0) 9091 / 502-272
All manuals and user guides at all-guides.com
7
Overview
1. Package contents
2. Installation
3. Connection
4. Configuration
5. Safety instructions
6. Support and contact information
1. Package contents
- Analogue USB telephone adapter - Installation CD
- RJ11 telephone connecting cable - User Guide
2. Installation
Please note: Before installing the driver/software packet, a current voice
over IP software version must already be installed (e.g. Skype™).
Place the enclosed driver CD into your computer’s/notebook’s CD-ROM drive.
The installation application starts automatically. If the installation application
does not start automatically, open “My Computer” and run the installation
application by double-clicking the CD-ROM drive.
Select “Setup Driver”.
LOperating instructions for analogue USB telephone adapter
