Haier HRF-661FF/ASS Manual de usuario

1

CAUTION

READ THIS MANUAL CAREFULLY TO

DIAGNOSE TROUBLE CORRECTLY

BEFORE OFFERING SERVICE .

Refrigerator

SERVICE MANUAL

Features:

1. Spacercraft insulation technology saving

2. Digital temperature with VFD disply

3. full-out fridge tray

4. Ice and water dispenser

5. Super freezing

6. Direct current vairable-frequency

7. Direct current vairable-frequency blower fan

8.Deluxe bar ,ice machine

9. Cold drink outside access design

10. Deluxe deep bottle holderr

11.Detachable door seal

MODEL: HRF-661FF/ASS

Haier Group

2

Part1.Specifications

Model HRF-661FF/ASS HRF-661FF/A

Cavity Supply(V/Hz) 220~240/50 220~240/50

Power

Consumption(Kw.h/year) 537 537

Unit Dimensions (WDH

WDH/mmXmmXmm) 770*890*1768 770*890*1768

Unit Weight(Kg) 138 132

Box

Dimensions(WDH/mmXmmX

mm)

960*770*1894 960*770*1894

Box Weight(Kg) 156 156

Container Quantity(40’Hc) 36 36

Specifications are subject to change without prior notice.

Model HRF-661FF/ASS，HRF-661FF/A

3

4

Part3. Principle of Electric Control

Schematic Circuit Diagram

Brief Description of Control Principle

HRF-661FF/ASS ，HRF-661FF/A ，is the forced air cooling

refrigerator with two doors(side by side). A mechanical type of all the

control is generally adopted. The thermostat directly controls the

start and stop of compressor, and hence the refrigerator

temperature.

Low Temperature Compensation in the above schematic

diagram, when the ambient is below the set temperature, the switch will

be closed and the heating will work, thus ensuring the normal start,

and operation of refrigerator at lower ambient temperature, in such case,

the freezer compartment temperature can reach a good point.

6

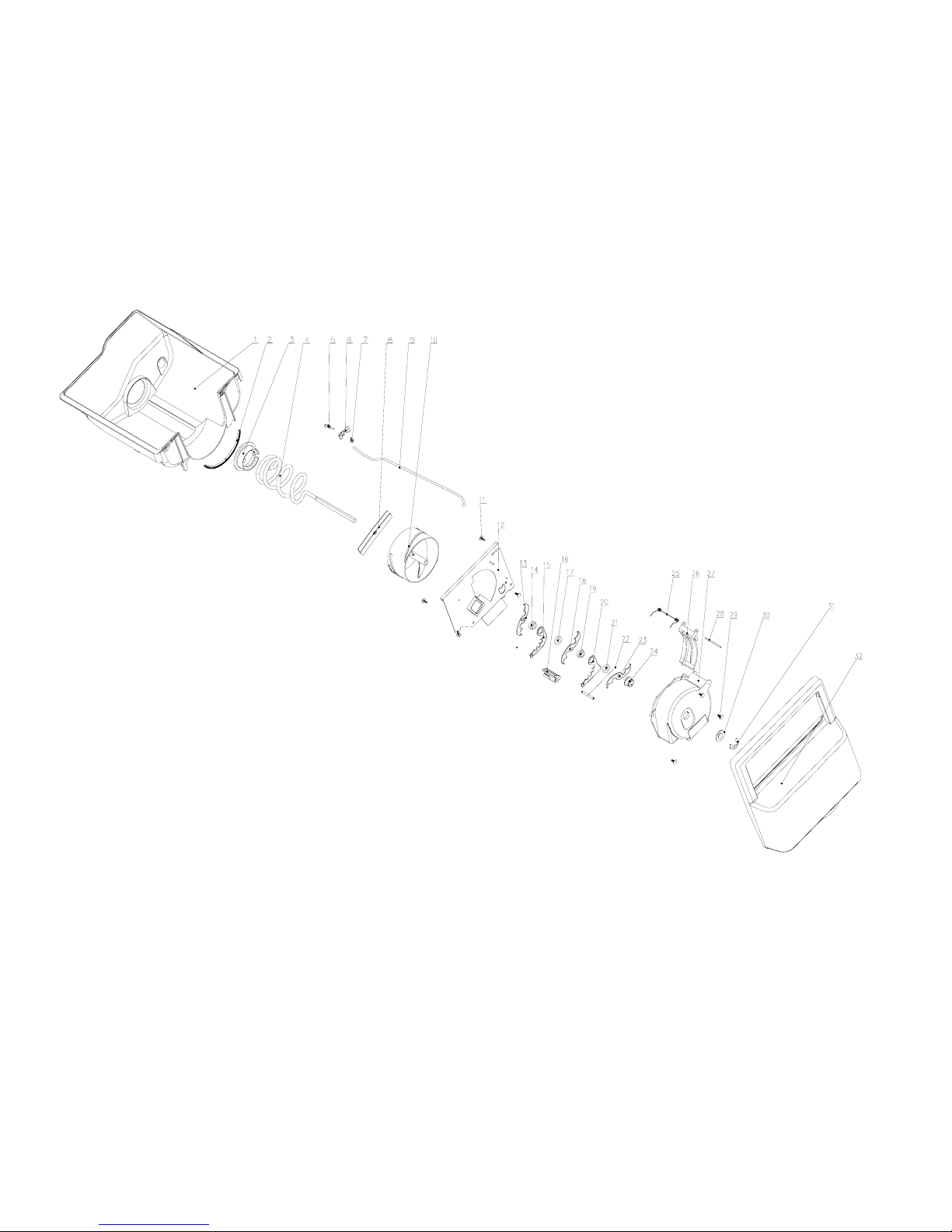

Part4. Assembly figure

8

9

10

11

1

12
