TITANIUM-SERIES

20 CM /8”ACTIVE SUBWOOFER

Anleitung / Owner’s Manual / Mode d’emploi

GZTB 200XACTII

Extrem flach / Extremely flat / Extrêmement plat

Massives Gussgehäuse / Strong cast enclosure / Chassis en Fonte Massif

Geringe Stromaufnahme / Low current consumtion / Consomation de courant

High-Level Auto-On / High-Level auto-on / Entrée Haut auto-on

Technische Daten / Technical Data / Données Technique

Model

GZTB 200XACT

Woofer

20 cm / 8“

Membran / Cone / Membrane

Aluminium

MAX. Ausgangsleistung / Output Power /

Puissance Max

140 W MAX

RMS Ausgangsleistung / Output Power /

Puissance RMS

80 W RMS

Tiefpass / Lowpass / Filtre passe bas

60 –200 Hz

Phasenschalter / Phase shift

0° / 180°

Empfohlene Betriebsspannung / Source voltage /

Tension d' emploi

10V –15V

Außenmaße / Dimensions

348 x 265 x 76 mm /

13.7“x 10.43“x 2.99“

Anschlüsse und Einstellungen / Connections and functions /

Connexion et réglages

3 5 4 7 6 2 1

Erklärung

Declaration

Explication

High Level Eingänge und

Stromversorgung

Hiermit lässt sich der Verstärker

mittels Hochpegel- Signal betreiben.

Verbinden Sie hierzu die High Level

Eingänge direkt mit den

Lautsprecher-Ausgängen der

Headunit oder eines vorhandenen,

Fahrzeug-spezifischen Aktivsystems.

Die Stromversorgung sollte nach der

unten aufgeführten Beschreibung

angeschlossen werden.

Nutzen Sie keinesfalls die High-

und die Low Level-Eingänge

gleichzeitig.

High Level & Power Input

High level input should be

connected with the speaker output

of the Headunit or a carspecific

active system. The Power

connections should be connected

according to the below instruction.

Do not use the High- and Low

Level Input together at the

same time!

Entrées High Level et l'alimentation

en courant

L'amplificateur détecte la présence du

signal haut niveau. Connectez les entrées

'High Level directement aux sorties de

haut-parleur de L'autauradio. le système

actif spécifique au véhicule. L'alimentation

en courant devrait être connectée d'après

la description mentionnée en bas.

Ne jamais utiliser les entrées haut

niveaux et les sortie RCA du caisson

en même temps

Low Level Eingänge

Eingänge für den linken (L) und

rechten (R) Kanal des Verstärkers.

Die Vorverstärker Ausgänge der

Signalquelle (Headunit) oder einer

externen elektronischen Weiche

müssen hier angeschlossen werden.

Low Level Input

Left (L) and Right (R) channel

inputs of the amplifier system.

Pre- amplifier outputs of a source

(head unit) or of an external

electronic crossover must be

connected to these inputs.

Entrée bas niveau RCA

Gauche (L) et Droit (R) entrée

amplification du système. Sortie Préampli

de l’Autoradio a raccordée sur les entrées

du caisson Amplifier

Phase Shift

Phasen-Schalter: 0° (Nor.) oder 180°

(Rev.) schaltbar.

Phase Shift

Phase switch: 0° (Nor.) or 180°

(Rev.) switchable.

Réglage de Phase

interrupteur : 0° (Nor.) ou 180° (Rev.)

Gain Level

Zum einstellen der

Eingangsempfindlichkeit

Gain Level

Knob for adjusting the input

sensitivity

Niveau d’entrée

Tournée le bouton pur ajustée le Gain

Weiche

Zur Einstellung der oberen Grenz-

Frequenz von 60 Hz ~ 200 Hz.

Crossover

To adjust the cut-off frequency

from 60 Hz ~ 200 Hz

Filtre

Ajustement de la fréquence de

60 Hz ~ 200 Hz

Power LED

Marche LED

Bass Fernbedienung

Zur Einstellung des Bass Pegels.

Remote Controller

Volume level knob, to adjust the

bass level.

Télécommande Déportée

Réglage du niveau de volume de Bass

Low Level (RCA)

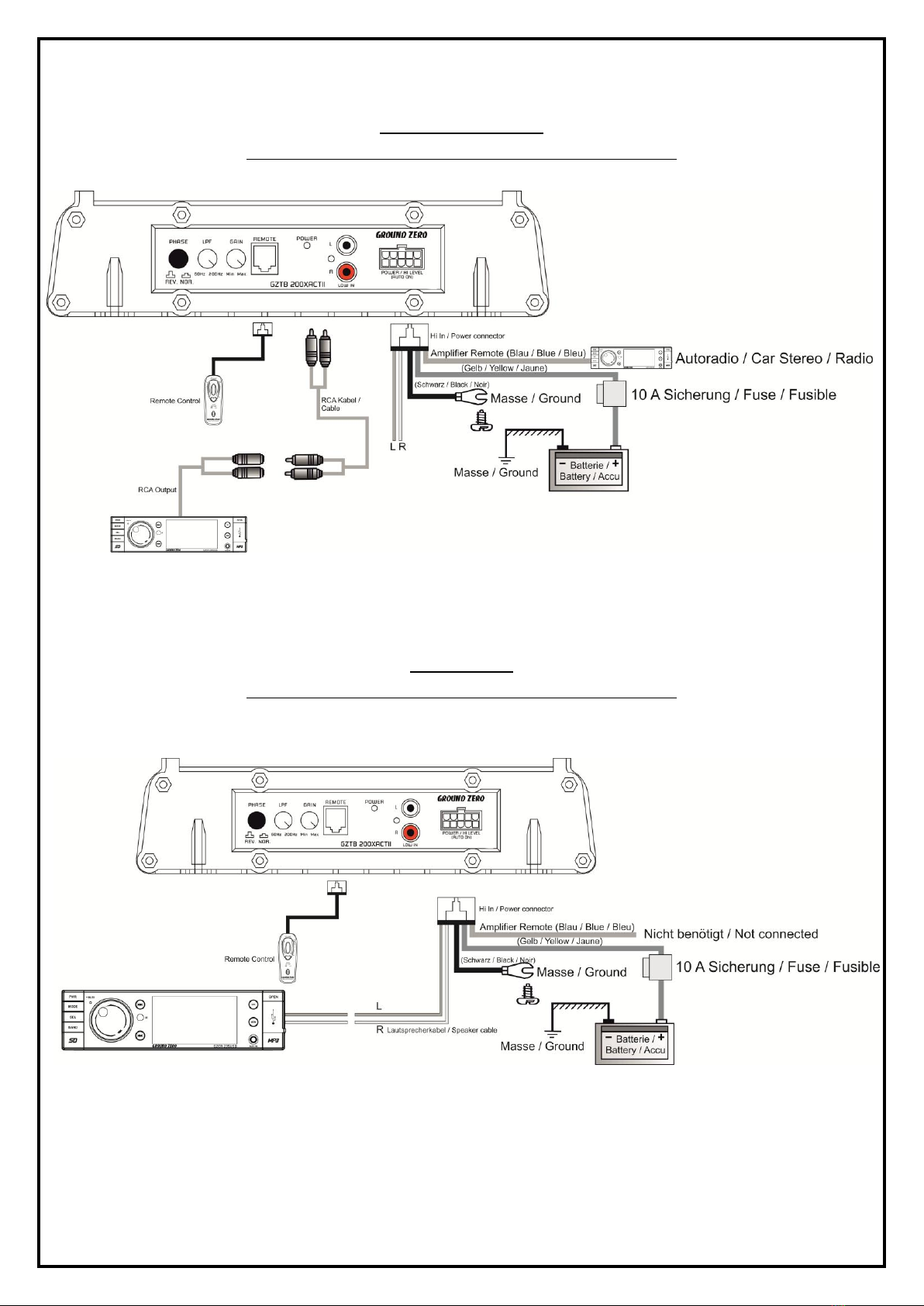

Anschlüsse / Connections / Raccordement

High Level

Anschlüsse / Connections / Raccordement

Nutzen Sie den Speaker output oder den High Level Output Ihres Autoradios. /

Use the speaker output or the High level output of your car stereo. /

Utiliser la sortie RCA ou la sortie haut niveau de la radio.
