Verwendungszweck

Das Gerät ist nur zum Schneiden von Gras

in Gärten und entlang von Beeträndern

geeignet. Jede andere Verwendung, die in

dieser Anleitung nicht ausdrücklich zuge-

lassen wird, kann zu Schäden am Gerät

führen und eine ernsthafte Gefahr für den

Benutzer darstellen. Verwenden Sie das

Gerät nicht zum Schneiden von Hecken

oder Sträuchern.

Dieses Gerät ist nicht zur gewerblichen Nut-

zung geeignet.

Der Bediener oder Nutzer ist für Unfälle

oder Schäden an anderen Menschen oder

deren Eigentum verantwortlich.

Der Hersteller haftet nicht für Schäden, die

durch bestimmungswidrigen Gebrauch oder

falsche Bedienung verursacht wurden.

Sicherheitshinweise

Beim Gebrauch der Maschine sind die

Sicherheitshinweise zu beachten.

Bevor Sie mit dem Gerät ar-

beiten, machen Sie sich mit

allen Bedienteilen gut ver-

traut. Üben Sie den Umgang

mit dem Gerät und lassen Sie

sich Funktion, Wirkungswei-

se und Arbeitstechniken von

einem erfahrenen Anwender

oder Fachmann erklären. Stel-

len Sie sicher, dass Sie das

Gerät im Notfall sofort abstellen

können. Der unsachgemäße

Gebrauch des Gerätes kann zu

schweren Verletzungen führen.

Symbole in der Anleitung

Gefahrenzeichen mit Anga-

ben zur Verhütung von Per-

sonen- oder Sachschäden.

Inhalt

Verwendungszweck ...............................4

Sicherheitshinweise..............................4

Symbole in der Anleitung ..................4

Erklärung der Piktogramme ..............5

Allgemeine Sicherheitshinweise........5

Allgemeine Beschreibungen ................8

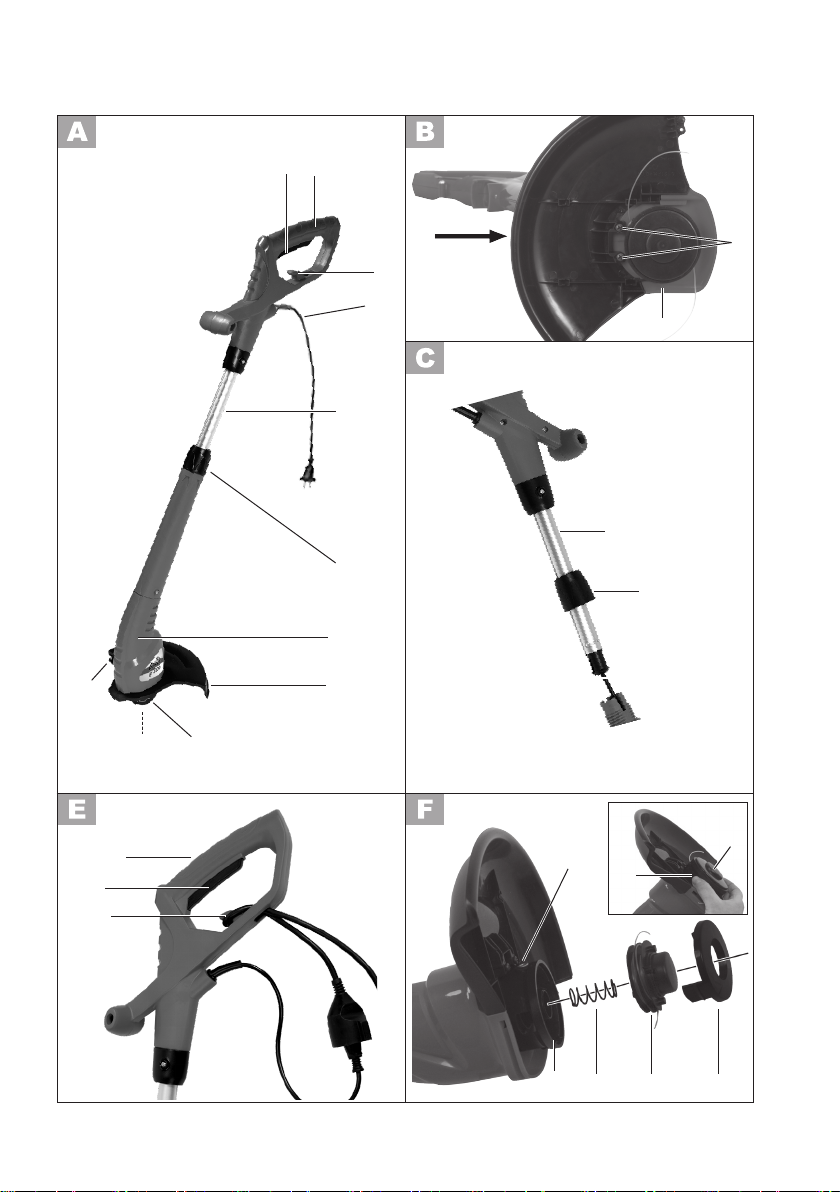

Übersicht ...........................................8

Funktionsbeschreibung .....................9

Lieferumfang .....................................9

Montageanleitung...................................9

Rasentrimmer bedienen ........................9

Ein- und Ausschalten ........................9

Hinweise zum Schneiden................10

Schneidfaden verlängern ................10

Wartung und Reinigung......................11

Reinigen ..........................................11

Fadenspule auswechseln ................11

Lagerung ..............................................11

Entsorgung/Umweltschutz .................12

Technische Daten................................12

Garantie................................................13

Reparatur-Service................................13

Fehlersuche .........................................14

Ersatzteile.............................................14

Original EG-Konformitätserklärung......91

Grizzly Service-Center ........................99

Gebotszeichen (anstelle des

Ausrufungszeichens ist das

Gebot erläutert) mit Angaben

zur Verhütung von Schäden.

Hinweiszeichen mit Informati-

onen zum besseren Umgang

mit dem Gerät.

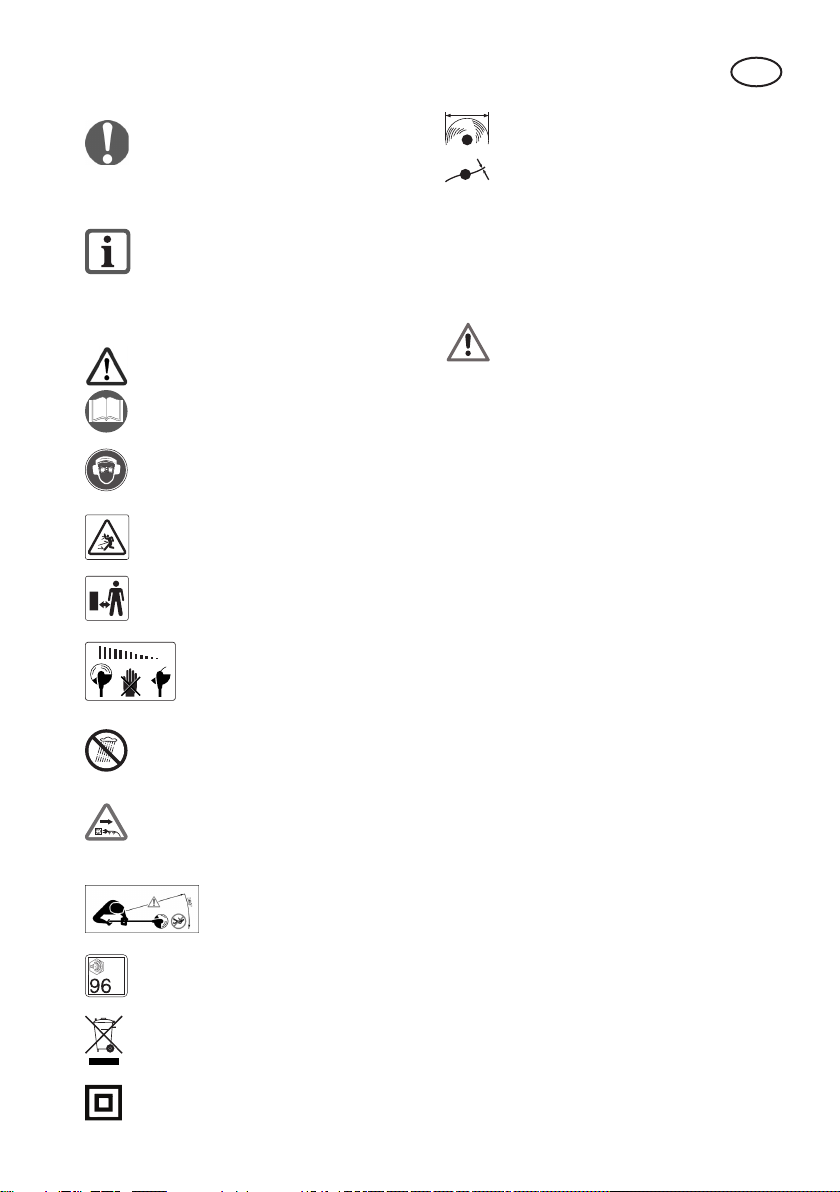

Erklärung der Piktogramme

Warnung!

Bedienungsanleitung lesen!

Augen- und Gehörschutz

tragen!

Verletzungsgefahr durch

weggeschleuderte Teile.

Umstehende Personen vom

Trimmer fern halten.

Werkzeug läuft nach!

Hände und Füße fern-

halten!

Gerät vor Feuchtigkeit

schützen!!

Bei Beschädigung oder Durch-

schneiden der Anschlusslei-

tung sofort Stecker ziehen!

Dritte aus dem Ge-

fahrenbereich halten!

LWA Angabe des Schallleistungs-

pegels LWA in dB(A)

Elektrogeräte gehören nicht

in den Hausmüll.

Schutzklasse II

Schnittkreis

Fadenstärke

Allgemeine

Sicherheitshinweise

Arbeiten mit dem Gerät

Vorsicht: So vermeiden Sie

Unfälle und Verletzungen:

Vorbereitung:

• Dieses Gerät kann von Kindern

ab 8 Jahren und darüber sowie

von Personen mit verringerten

physischen, sensorischen oder

mentalen Fähigkeiten oder

Mangel an Erfahrung und Wis-

sen benutzt werden, wenn sie

beaufsichtigt oder bezüglich

des sicheren Gebrauchs des

Gerätes unterwiesen wurden

und die daraus resultierenden

Gefahren verstehen. Kinder

dürfen nicht mit dem Gerät

spielen. Reinigung und Benut-

zer-Wartung dürfen nicht von

Kindern ohne Beaufsichtigung

durchgeführt werden.

• Erlauben Sie niemals Kindern

oder anderen Personen, die

die Betriebsanleitung nicht

kennen, das Gerät zu benut-

zen. Örtliche Bestimmungen

können das Mindestalter der

Bedienungsperson festlegen.

• Halten Sie andere Personen

fern. Achten Sie besonders auf

Kinder und Haustiere. Unterbre-

chen Sie die Arbeit, wenn diese

sich in der Nähe aufhalten.

• Die Schutzvorrichtung und die

persönlichen Schutzausrü-

stungen schützen ihre eigene

und die Gesundheit anderer

und sichern den reibungslosen

Betrieb des Gerätes:

Geeignete Arbeitskleidung und

persönliche Schutzausrüstung

benutzen!

Tragen Sie grundsätzlich eine

Schutzbrille oder Augenschutz,

Gehörschutz, Stiefel oder

Schuhe mit rutschfester Sohle

und robuste, lange Hosen so-

wie Arbeitshandschuhe. Benut-

zen Sie das Gerät nicht, wenn

󰀨

Sandalen tragen.

• Arbeiten Sie nicht mit einem

beschädigten, unvollständigen

oder ohne die Zustimmung des

Herstellers umgebauten Gerät.

Benutzen Sie das Gerät nie

mit defekter Schutzausrüstung.

Prüfen Sie vor dem Gebrauch

den Sicherheitszustand des Ge-

rätes, insbesondere der Netz-

anschlussleitung, des Schalters

und der Schutzabdeckung.

• Setzen Sie niemals Schutzvor-

richtungen außer Kraft.

Verwendung:

• Vor Inbetriebnahme der Maschine

und nach irgendwelchem Aufprall,

prüfen Sie sie auf Anzeichen

von Verschleiß oder Beschädi-

gung

und lassen Sie notwendige

Reparaturen durchführen.

• Achten Sie beim Arbeiten auf

einen sicheren Stand. Seien

Sie beim Arbeiten im Gefälle

besonders vorsichtig.

• Arbeiten Sie mit dem Gerät nicht,

wenn Sie müde sind oder nach

der Einnahme von Alkohol oder

Tabletten. Legen Sie immer

rechtzeitig eine Arbeitspause ein.

• Arbeiten Sie nicht bei Regen,

schlechter Witterung oder in

feuchter Umgebung. Arbeiten

Sie nur bei guter Beleuchtung.

• Halten Sie den Schneidfaden

von allen Körperteilen, vor

allem Händen und Füßen, fern,

wenn Sie den Motor einschal-

ten und bei laufendem Motor.

• Starten Sie das Gerät nicht,

wenn es umgedreht ist oder

sich nicht in Arbeitsposition be-



• Schalten Sie den Motor ab und

ziehen Sie den Stecker, wenn

- Sie das Gerät nicht benutzen,

- es unbeaufsichtigt lassen,

- es reinigen, warten oder vor

Prüfungen,

- es von einer Stelle zur ande-

ren transportieren,

- das Strom- oder Verlänge-

rungskabel beschädigt ist,

- Sie die Schneidevorrichtung

abnehmen oder auswech-

seln sowie mit der Hand die

Länge des Schneidfadens

einstellen.

• Vergewissern Sie sich, dass

der Schneidkopf beim Anlassen

und während der Arbeit nicht

mit Steinen, Geröll, Draht oder

anderen Fremdkörpern in Be-

rührung kommt.

• Seien Sie vorsichtig gegen Ver-

letzungen an jeder Einrichtung,

die zum Abschneiden der Fa-

denlänge dient. Nach dem He-

rausziehen eines neuen Fadens

halten Sie die Maschine immer

in ihre normale Arbeitsposition,

bevor sie eingeschaltet wird.

• Achten Sie auf den Faden-

schneider. Er kann schwere

Schnittwunden verursachen.

• Versuchen Sie niemals, die

Schneideinrichtung (Schneidfa-

den) mit der Hand anzuhalten.

Warten Sie stets, bis sie von

selbst anhält.

• Verwenden Sie nur einen

Original-Schneidfaden. Die Ver-

wendung eines Metalldrahtes

anstelle des Nylonfadens ist

verboten.

• Benutzen Sie das Gerät nicht,

um Gras zu schneiden, das

-

det, z.B. Gras, das auf Mauern,

Felsen usw. wächst.

• Überqueren Sie mit laufendem

Gerät keine Kiesstraßen oder

-wege.

• Benutzen Sie das Gerät nicht

in der Nähe von entzündbaren

Flüssigkeiten oder Gasen. Bei

Nichtbeachtung besteht Brand-

oder Explosionsgefahr.

• Bewahren Sie das Gerät an

einem trockenen Ort und au-

ßerhalb der Reichweite von

Kindern auf.

Vorsicht! So vermeiden Sie

Geräteschäden und eventu-

ell daraus resultierende Per-

sonenschäden:

Pegen Sie Ihr Gerät:

• Achten Sie darauf, dass die

󰀨-

stopft sind.

• Benutzen Sie nur Ersatz- und

Zubehörteile, die vom Hersteller

geliefert und empfohlen werden.

• Versuchen Sie nicht, das Gerät

selbst zu reparieren. Sämtliche

Arbeiten, die nicht in dieser An-

leitung angegeben werden, dür-

fen nur von uns ermächtigten

Kundendienststellen ausgeführt

werden.

• Behandeln Sie Ihr Gerät mit

Sorgfalt. Halten Sie die Werk-

zeuge sauber, um besser und

sicherer arbeiten zu können.

Befolgen Sie die Wartungsvor-

schriften.

• Überlasten Sie Ihr Gerät nicht.

Arbeiten Sie nur im ange-

gebenen Leistungsbereich.

Verwenden Sie keine leistungs-

schwachen Maschinen für

schwere Arbeiten. Benutzen Sie

Ihr Gerät nicht für Zwecke, für

die es nicht bestimmt ist.

• Führen Sie vor jeder Benutzung

eine Sichtprüfung des Gerätes

durch. Benutzen Sie das Gerät

nicht, wenn Sicherheitseinrich-

tungen, Teile der Schneidein-

richtung oder Bolzen fehlen,

abgenutzt oder beschädigt sind.

Elektrische Sicherheit:

Vorsicht: So vermeiden Sie

Unfälle und Verletzungen

durch elektrischen Schlag:

• Überprüfen Sie vor jeder Benut-

zung die Netzanschlussleitung

und das Verlängerungskabel

auf Schäden und Alterung.

Benutzen Sie das Gerät nicht,

wenn das Kabel beschädigt

oder abgenutzt ist.

• Halten Sie die Verlängerungs-

leitungen von den Schneid-

werkzeugen fern.

Wird die Leitung während des

Gebrauchs beschädigt, trennen

Sie sie sofort vom Netz. DIE

LEITUNG NICHT BERÜHREN,

BEVOR SIE VOM NETZ GE-

TRENNT IST.

• Wenn die Anschlussleitung die-

ses Gerätes beschädigt wird,

muss sie durch den Hersteller

oder seinen Kundendienst oder



ersetzt werden, um Gefähr-

dungen zu vermeiden.

• Achten Sie darauf, dass die

Netzspannung mit den Anga-

ben des Typenschildes überein-

stimmt.

• Schließen Sie das Gerät an

eine Steckdose mit Fehlerstrom-

Schutzeinrichtung (FI-Schalter)

mit einem Auslösestrom von

nicht mehr als 30 mA an.

• Schützen Sie das Gerät vor

Feuchtigkeit. Das Gerät darf

weder feucht sein, noch in

feuchter Umgebung betrieben

werden.

• Überprüfen Sie vor jeder Benut-

zung das Gerät und die Netz-

anschlussleitung mit Stecker

auf Schäden. Vermeiden Sie

Körperberührungen mit geer-

deten Teilen (z.B. Metallzäune,

Metallpfosten).

• Nehmen Sie den Rasentrimmer

(Rasenkantentrimmer) nicht in

Betrieb, wenn die Leitungen be-

schädigt oder abgenutzt sind.

•

Verwenden Sie nur Verlänge-

rungskabel, die höchstens 75

m lang und für den Gebrauch

im Freien bestimmt sind. Der

Litzenquerschnitt des Ver-

längerungskabels muss min-

destens 2,5 mm2betragen.

Rollen Sie eine Kabeltrommel

vor Gebrauch immer ganz

ab. Überprüfen Sie das Kabel

auf Schäden.

• Führen Sie das eingeschaltete

Gerät nie über das Verlänge-

rungskabel. Führen Sie das

Netzkabel grundsätzlich hinter

der Bedienungsperson.

• Verwenden Sie für die Anbrin-

gung des Verlängerungskabels

die dafür vorgesehene Kabel-

aufhängung.

• Tragen Sie das Gerät nicht am

Kabel. Benutzen Sie das Kabel

nicht, um den Stecker aus der

Steckdose zu ziehen. Schützen

Sie das Kabel vor Hitze, Öl und

scharfen Kanten.

Allgemeine

Beschreibungen

Die Abbildungen für die Bedienung



Seite 2.

Übersicht

1 Ein-/Ausschalter

  󰀨

3 Zugentlastung

4 Netzkabel

5 Teleskoprohr

6 Schraubhülse zur Längenver-

stellung

  

8 Schutzabdeckung

9 Schneidkopf

10 Fadenspule (nicht sichtbar)

11 Fadenschneider

Funktionsbeschreibung

Der handgeführte und tragbare Rasentrimmer

besitzt als Antrieb einen Elektromotor.

Als Schneideinrichtung besitzt der Rasen-

trimmer eine Doppelfadenspule mit Tipp-

automatik. Beim Schneidvorgang rotieren

󰀨-

kal zur Schneidebene.

Zum Schutz des Anwenders ist das Gerät

mit einer Schutzeinrichtung versehen, die die

Schneideinrichtung abdeckt.

Die Funktion der Bedienteile entnehmen Sie

bitte den nachfolgenden Beschreibungen.

Lieferumfang

Packen Sie das Gerät aus und kontrollie-

ren Sie, ob es vollständig ist:

- Rasentrimmer

- Schutzabdeckung mit 2 Schrauben

- Betriebsanleitung

Montageanleitung

Ziehen Sie vor allen Arbeiten an

dem Gerät den Netzstecker.

Es besteht die Gefahr eines

Stromschlags und Verletzungsge-

fahr durch den Schneidfaden.

Schutzabdeckung montieren:

1. Schieben Sie die Schutzabde-

ckung (8) in die Führungsschiene

an der Unterseite des Motorge-

häuses (7) ein.

2. Befestigen Sie die Schutzabde-

ckung mit den beiden Schrauben

(14).

Höhe verstellen:

3. Das Teleskoprohr erlaubt es

Ihnen, das Gerät auf Ihre indivi-

duelle Größe einzustellen.

Lösen Sie die Schraubhülse (6).

Bringen Sie das Teleskoprohr (5)

auf die gewünschte Länge und

schrauben Sie die Schraubhülse

wieder fest.

Rasentrimmer bedienen

Verwenden Sie das Gerät nur,

wenn es vollständig montiert ist.

Prüfen Sie das Gerät vor jeder

Benutzung auf seine Funktions-

fähigkeit. Achten Sie darauf, dass

die Netzspannung mit dem Typen-

schild am Gerät übereinstimmt.

Tragen Sie beim Arbeiten mit dem

Rasentrimmer stets Augenschutz.

Beachten Sie den Lärmschutz und

örtliche Vorschriften.

Ein- und Ausschalten

1. Formen Sie aus dem Ende

des Verlängerungskabels eine

Schlaufe, führen diese durch die

󰀨󰀨

hängen sie in die Zugentlastung

(3) ein.

2. Schließen Sie das Gerät an die

Netzspannung an.

3. Achten Sie auf einen sicheren

Stand und halten Sie das Gerät

mit beiden Händen gut fest. Set-

zen Sie den Schneidkopf nicht

auf dem Boden auf.

4. Zum Einschalten drücken Sie

den Ein-/Ausschalter (1). Zum

Ausschalten lassen Sie den

Schalter wieder los.

Nach dem Ausschalten des

Gerätes dreht der Schneidkopf

noch einige Sekunden nach.

Hände fernhalten!

Der Ein-/Ausschalter darf nicht

arretiert werden. Er muss nach

Loslassen des Schalters den Mo-

tor ausschalten. Sollte der Schal-

ter beschädigt sein, darf mit der

Maschine nicht mehr gearbeitet

werden. Verletzungsgefahr!

Hinweise zum Schneiden

Ein kurzer oder abgenutzter Faden

schneidet schlecht. Kontrollieren

Sie daher bei nachlassender

Schnittleistung, ob die Fadenspule

noch genügend Faden aufweist.

Lesen Sie dazu das Kapitel

„Schneidfaden verlängern“.

• Vergewissern Sie sich vor dem

Starten des Gerätes, dass der

Schneidkopf nicht mit Steinen,

Geröll oder anderen Fremdkör-

pern in Berührung ist.

• Schalten Sie das Gerät ein, be-

vor Sie sich dem zu schneiden-

den Gras nähern.

• Schneiden Sie kein feuchtes

oder nasses Gras.

• Vermeiden Sie die Überbean-

spruchung des Gerätes während

der Arbeit.

• Vermeiden Sie die Berührung

mit festen Hindernissen (Steine,

Mauern, Lattenzäune usw.). Der

Faden würde sich schnell abnut-

zen. Verwenden Sie den Rand

der Schutzabdeckung, um das

Gerät auf richtige Distanz zu hal-

ten.

• Führen Sie das Verlängerungs-

kabel immer hinter sich. Vermei-

den Sie es, mit laufendem Gerät

über das Verlängerungskabel

zu schwenken. Sie könnten es

beschädigen.

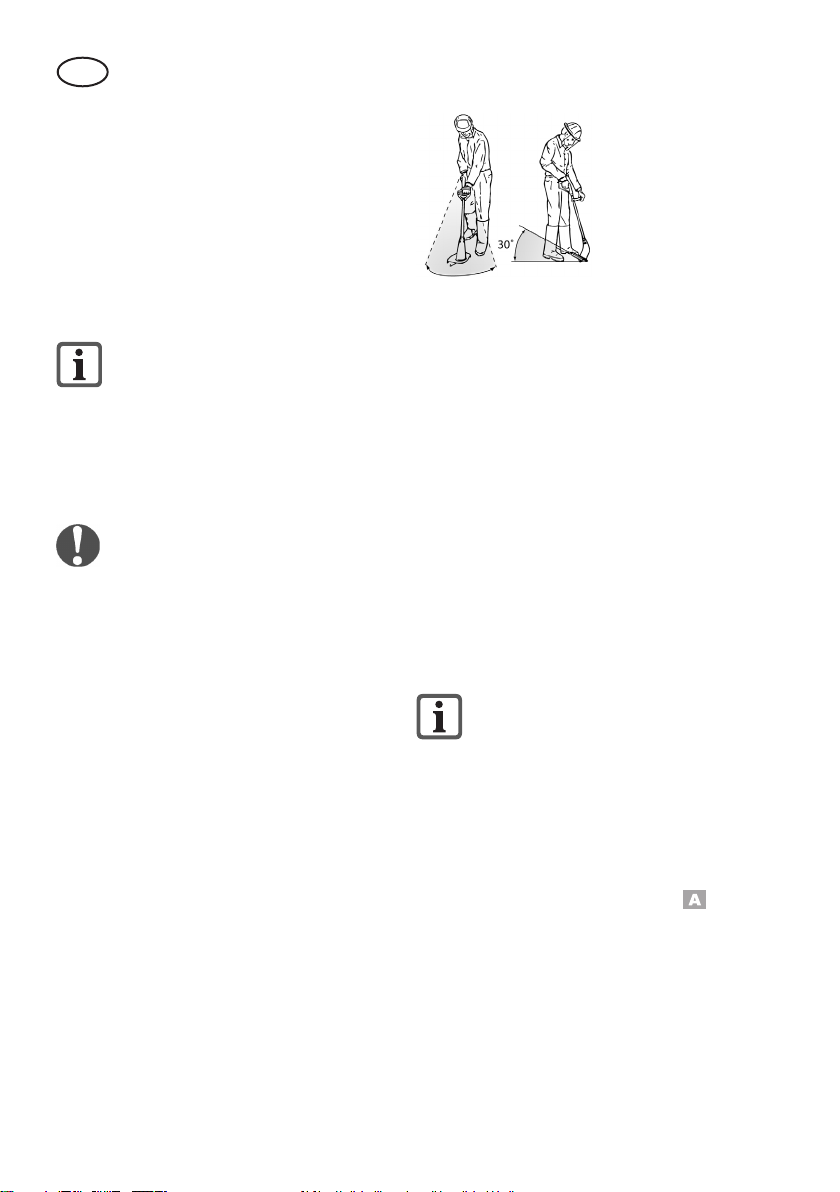

Schneiden Sie das

Gras, indem Sie

das Gerät nach

rechts und links

schwenken.

Schneiden Sie

langsam und hal-

ten Sie beim

Schneiden das Gerät um ca. 30° nach

vorn geneigt. Schneiden Sie langes Gras

schichtweise von oben nach unten.

Schneidfaden verlängern

Ihr Gerät ist mit einer Doppelfaden-Tip-

pautomatik ausgerüstet, d.h. die beiden

Fäden verlängern sich, wenn Sie den

Schneidkopf auf den Boden tippen. Soll-

ten die Fäden anfangs länger sein als der

Schnittkreis vorgibt, werden sie durch den

Fadenschneider automatisch auf die rich-

tige Länge gekürzt.

Achtung: Befreien Sie den Fadenschnei-

der regelmäßig von Grasresten, damit der

󰀨

Kontrollieren Sie den Nylonfaden

regelmäßig auf Beschädigung und

ob die Schnur noch die durch den

Fadenschneider vorgegebene

Länge aufweist.

Bei nachlassender Schnittleistung:

• Schalten Sie das Gerät ein und halten



• Tippen Sie den Schneidkopf ( 9)

auf den Boden. Der Schneidkopf wird

nachgestellt, wenn die Fadenenden

mindestens 2,5 cm lang sind.

Wenn die Fadenenden kürzer als

2,5 cm sind:

• Schalten Sie das Gerät aus und zie-

hen Sie den Netzstecker.

Tabla de contenidos

Idiomas:

Otros manuales de Recortadora de Grizzly

Grizzly

Grizzly EHS 750-69 D Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ERB 550-1MS Instrucciones de funcionamiento e instalación

Grizzly

Grizzly G1690 Manual de usuario

Grizzly

Grizzly MTR 25 Instrucciones de funcionamiento e instalación

Grizzly

Grizzly AHS 1852 Lion Instrucciones de funcionamiento e instalación

Grizzly

Grizzly EHS 550 T Instrucciones de funcionamiento e instalación

Grizzly

Grizzly RT 250/5 Manual de usuario

Grizzly

Grizzly CH 1800 Li Instrucciones de funcionamiento e instalación

Grizzly

Grizzly AHS 4055 Lion Set Instrucciones de funcionamiento e instalación

Grizzly

Grizzly EHS 600-61 R Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ERT 600 R Instrucciones de funcionamiento e instalación

Grizzly

Grizzly EHS 500 T Manual de usuario

Grizzly

Grizzly EHS 900 L Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ERT 3525 Manual de usuario

Grizzly

Grizzly EKHS 500-45 2in1 Instrucciones de funcionamiento e instalación

Grizzly

Grizzly EHS 500-45 Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ART 1825 Lion Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ART 1825 Lion Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ERT 450/8 Instrucciones de funcionamiento e instalación

Grizzly

Grizzly BHS 2670 E2 Instrucciones de funcionamiento e instalación

Grizzly

Grizzly EHS 600-61 R Instrucciones de funcionamiento e instalación

Grizzly

Grizzly ART 2420 Lion Instrucciones de funcionamiento e instalación

Grizzly

Grizzly CT 1800 Li Manual de usuario

Grizzly

Grizzly BHS 25 L Instrucciones de funcionamiento e instalación

Manuales populares de Recortadora de otras marcas

MTD

MTD HT 51 E Manual de usuario

McCulloch

McCulloch T22 LS Manual de usuario

COCKRAFT

COCKRAFT PRO HL36-S Manual de usuario

Peco

Peco Z Trimmer ZT-3000 Manual de usuario

Solo

Solo 116 Manual de usuario

Stiga

Stiga ST 1200 Manual de usuario

Echo

Echo GT-225 - 10-09 Manual de usuario

RedMax

RedMax BT17 Manual de usuario

GreenWorks

GreenWorks STA806 Manual de usuario

Parkside

Parkside PHSL 900 A3 Manual de usuario

Gardeo

Gardeo PRO GPTHT2560 Manual de usuario

Park

Park DT-810870 Manual de usuario

Worx

Worx WG209 Manual de usuario

Gardenline

Gardenline 43671/HTKS26 Manual de usuario

Makita

Makita 3710 Manual de usuario

Champion

Champion 100683 Manual de usuario

Stihl

Stihl FS 311 Manual de usuario

Efco

Efco STARK 38 Manual
