Grizzly G1049 Guía de inicio rápido

G1049 6" Combination Rotary Table -13-

15

2

3

26

16

17 22

18

1

23

19

27

18

17

16

28

21

29

20

425

24

5

24

306

30

13

35

12

11

14

10

34

9

33

8

32

31

7

26

36

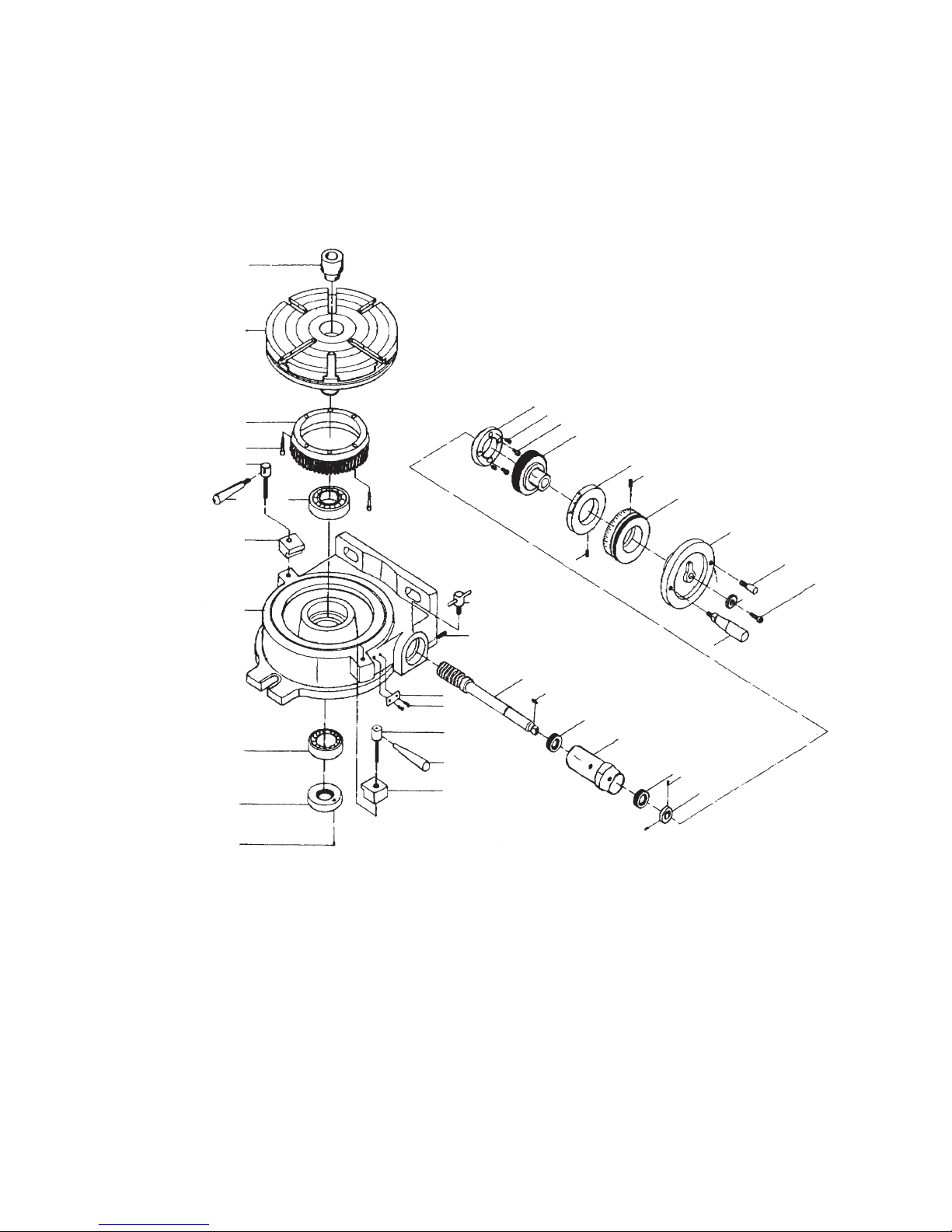

G1049 6" Rotary Table

Parts Breakdown

G1049 6" Combination Rotary Table-14-

REF PART # DESCRIPTION

1P1049001 MAIN BODY

2P1049002 TABLE

3P1049003 WORM GEAR

4P1049004 WORM SHAFT

5P1049005 ECCENTRIC HOUSING

6P1049006 LOCK COLLAR

7P1049007 HOLDING COVER

8P1049008 ADJUSTMENT RING

9P1049009 VERNIER RING

10 P1049010 MICRO COLLAR

11 P1049011 HANDWHEEL

12 P1049012 SMALL HANDLE

13 P1049013 HANDLE

14 P1049014 SPACER

15 P1049015 BUSHING

16 P1049016 CLAMP BOLT

17 P1049017 CLAMP HANDLE

18 P1049018 CLAMP

REF PART # DESCRIPTION

19 P1049019 LOCK NUT

20 P1049020 LOCK HANDLE

21 P1049021 POINTER

22 P1049022 BEARING 30 X 45 X 20T

23 P1049023 BEARING 25 X 42 X 4T

24 P1049024 SPACER

25 PK65M KEY 4 X 4 X 7MM

26 PSB15M CAP SCREW M5-.8 X 20

27 PSB18M CAP SCREW M4-.7 X 8

28 P4000809 RIVET 2 X 5

29 PSS50M SET SCREW M4-.7 X 20

30 PSS08M SET SCREW M4-.7 X 5

31 PSS08M SET SCREW M4-.7 X 5

32 PSB08M CAP SCREW M4-.7 X 13

34 PSS07M SET SCREW M5-.8 X 5

35 PSB27M CAP SCREW M6-1. X 14

36 PSS07M SET SCREW M5-.8 X 5

G1049 6" Rotary Table

Parts List
