INSTRUCTION MANUAL

MANUAL DE INSTRUCCIONES

MANUEL D’INSTRUCTIONS

Read and understand all of the instructions and safety information

in this manual before operating or servicing this tool.

Lea y entienda todas las instrucciones y la información sobre

seguridad que aparecen en este manual, antes de manejar esta

bomba o darle mantenimiento.

Lire et comprendre toutes les instructions et les informations sur la

sécurité gurant dans ce manuel avant d’utiliser ou de procéder à

l’entretien de cet outil.

Registre este producto en www.greenlee.com / Enregistrez votre produit en ligne, www.greenlee.com

CTR200

Heavy-duty CableRoller

Enrollador de cable

para servicio pesado

Guide-câble à rouleaux

pour service intensif

Español................. 5

Français................ 9

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Table of Contents

Description .................................................................... 2

Safety ............................................................................ 2

Purpose of this Manual ................................................. 2

Important Safety Information ........................................ 3

Specications................................................................ 4

Operation....................................................................... 4

Illustration and Parts List............................................. 12

All specications are nominal and may change as design

improvements occur. Greenlee Textron Inc. shall not be liable for

damages resulting from misapplication or misuse of its products.

KEEP THIS MANUAL

Description

The Greenlee CTR200 Heavy-duty Cable Roller is

intended for the installation of cables in cable tray. It is

intended for non basket-style cable tray.

Safety

Safety is essential in the use and maintenance of

Greenlee tools and equipment. This instruction manual

and any markings on the tool provide information for

avoiding hazards and unsafe practices related to the

use of this tool. Observe all of the safety information

provided.

Purpose of this Manual

This manual is intended to familiarize all personnel with

the safe operation and maintenance procedures for the

following Greenlee tool:

CTR200 Heavy-duty Cable Roller

Keep this manual available to all personnel.

Replacement manuals are available upon request at no

charge at www.greenlee.com.

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

IMPORTANT SAFETY INFORMATION

SAFETY

ALERT

SYMBOL

This symbol is used to call your attention to hazards

or unsafe practices which could result in an injury or

property damage. The signal word, dened below,

indicates the severity of the hazard. The message

after the signal word provides information for

preventing or avoiding the hazard.

Immediate hazards which, if not avoided, WILL result

in severe injury or death.

Hazards which, if not avoided, COULD result in

severe injury or death.

Hazards or unsafe practices which, if not avoided,

MAY result in injury or property damage.

Read and understand all of the

instructions and safety information

in this manual before operating or

servicing this tool.

Failure to observe this warning could

result in severe injury or death.

Wear eye protection when operating

or servicing this tool.

Failure to wear eye protection could

result in serious eye injury from ying

debris.

Wear a hard hat when using this tool.

Failure to wear a hard hat could result

in severe injury or death.

• Do not support more than 200 lb (90 kg) of weight

with this tool.

• Use this tool for the manufacturer’s intended

purpose only, as described in this manual.

Failure to observe these warnings could result in

severe injury or death.

Note: Keep all decals clean and legible, and replace

when necessary.

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Operation

Speciﬁcations

Weight.....................................................................................................19.9 lb (9.0 kg)

Opening..........................................................................................4" (101 mm) square

Capacity ...................................................................................................200 lb (90 kg)

• Based on the width of the cable tray, use the twist

handle to position the adjustable leg where needed,

and tighten to x the leg in place.

• Use the spring-loaded pull pin to position the rollers

along the perforated tube, in 1" increments, where

desired to best route cable in the tray.

• Set the assembly on the cable tray where desired, as

shown in Figure 1.

• Fasten the roller to the cable tray as shown in

Figure2. Secure the roller to the tray by releasing the

ratchet strap, pulling the strap underneath the tray,

attaching the hook to the mount on the opposite leg,

and ratcheting until tight.

• To remove cable from the square rollers, pull one of

the two spring-loaded release pins and pivot the lower

roller open, as shown in Figure 3. Be sure to support

the weight of the cable when pivoting the roller, as

improper use may bend the frame of the unattached

roller.

• To remove the roller from the cable tray, pinch and

pull down the ratchet strap’s release mechanism. Use

caution when releasing the hook from its mount, as

the auto-retractable strap may cause injury if let go

with personnel in the vicinity.

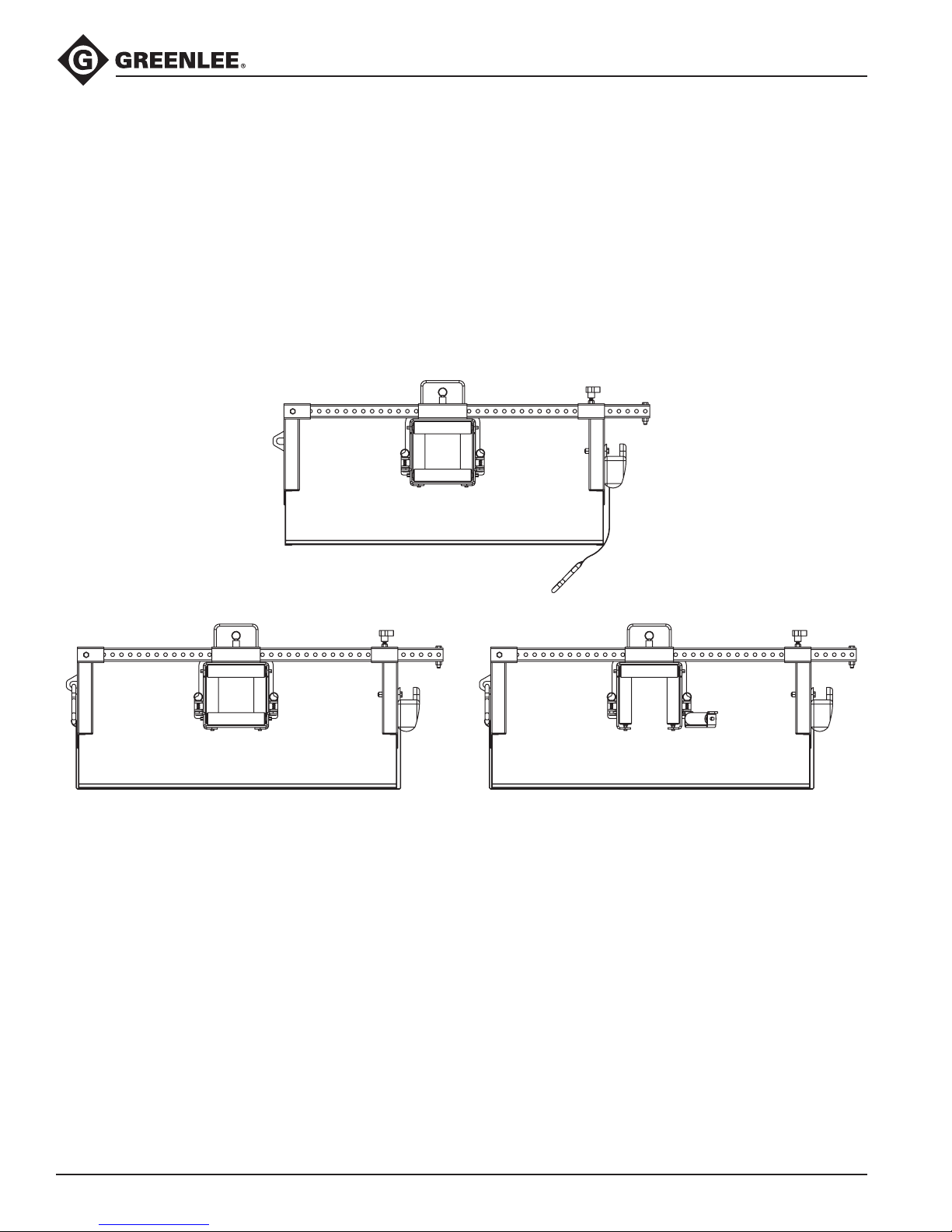

Figure 1

Figure 2 Figure 3

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Índice

Descripción ................................................................... 5

Acerca de la seguridad.................................................. 5

Propósito de este manual ............................................. 5

Información importante sobre seguridad...................... 6

Especicaciones ........................................................... 7

Operación...................................................................... 7

Ilustración y Lista de Piezas........................................ 12

Todas las especicaciones son nominales y podrían cambiar según

se hagan mejoras en el diseño. Greenlee Textron Inc. no será

responsable por daños que resulten de la aplicación o uso indebidos

de sus productos.

CONSERVE ESTE MANUAL

Descripción

El enrollador de cable modelo CTR200 de Greenlee

para servicio pesado está diseñado para la instalación

de cables en bandejas de cables. Está diseñado para

bandejas de cable que no sean estilo canasta.

Acerca de la seguridad

Es fundamental observar métodos seguros al utilizar

y dar mantenimiento a las herramientas y equipo de

Greenlee. Este manual de instrucciones y todas las

marcas que ostenta la bomba le ofrecen la información

necesaria para evitar riesgos y prácticas poco seguras

relacionados con su uso. Siga toda la información sobre

seguridad que se proporciona.

Propósito de este manual

Este manual tiene como propósito familiarizar a todo

el personal con los procedimientos de operación y

mantenimiento seguros para la siguiente herramienta de

Greenlee:

CTR200 Enrollador de cable para servicio pesado

Siempre mantenga este manual al alcance de todo el

personal.

Puede obtener copias adicionales de manera gratuita,

previa solicitud en www.greenlee.com.

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

INFORMACIÓN IMPORTANTE SOBRE SEGURIDAD

SÍMBOLO

DE ALERTA

SOBRE

SEGURIDAD

Este símbolo se utiliza para indicar un riesgo o

práctica poco segura que podría ocasionar lesiones

o daños materiales. Cada uno de los siguientes

términos denota la gravedad del riesgo. El mensaje

que sigue a dichos términos le indica cómo puede

evitar o prevenir dicho riesgo.

Peligros inmediatos que, de no evitarse,

OCASIONARÁN graves lesiones o incluso la muerte.

Peligros que, de no evitarse, PODRÍAN OCASIONAR

graves lesiones o incluso la muerte.

Peligros o prácticas peligrosas que, de no evitarse,

PUEDEN OCASIONAR lesiones o daños materiales.

Lea y entienda todas las

instrucciones y la información sobre

seguridad que aparecen en este

manual, antes de manejar esta

bomba o darle mantenimiento.

De no observarse esta advertencia

podrían sufrirse graves lesiones o

incluso la muerte.

Utilice protectores para ojos al

manejar o darle mantenimiento a esta

herramienta.

Las partículas de material que saltan

y salen volando pueden ocasionarle

lesiones oculares graves si usted no

tiene puestos los protectores para

ojos.

Lleve siempre puesto un casco

protector cuando utilice esta

herramienta.

No usar un casco protector podría

resultar en lesiones graves o incluso

la muerte.

• No apoye más de 90 kg (200 lb) de peso en esta

herramienta.

• Utilice esta herramienta únicamente para el

propósito para el que ha sido diseñada por el

fabricante, tal como se describe en este manual.

De no observarse estas advertencias podrían sufrirse

lesiones graves o incluso la muerte.

Aviso: Mantenga limpias y legibles todas las

calcomanías y reemplácelas cuando sea necesario.

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Especiﬁcaciones

Peso........................................................................................................9,0 kg (19,9 lb)

Abertura......................................................................................101 mm (4") cuadrada

Capacidad ................................................................................................90 kg (200 lb)

Operación

• Según el ancho de la bandeja de cables, utilice el asa

giratoria para posicionar la pata ajustable cuando sea

necesario, y apriete para jar la pata en posición.

• Usar la clavija de tracción accionada por resorte para

colocar los enrolladores a lo largo del tubo perforado,

en incrementos de 25,4 mm (1 pulg.) donde se desee

para lograr la mejor ruta de cable en la bandeja.

• Instale el conjunto en la bandeja de cables donde se

desee, según se muestra en la Figura 1.

• Fije el enrollador en la bandeja de cables, según se

muestra en la Figura 2. Fije el enrollador en la bandeja

liberando la correa del trinquete, tire de la correa por

debajo de la bandeja, je el gancho al montaje en la

pata opuesta, y accione el trinquete hasta que quede

apretado.

• Para retirar el cable de los enrolladores cuadrados,

tire de una de las clavijas de liberación accionadas

por resorte y gire el enrollador inferior hasta que se

abra, según se muestra en la Figura 3. Asegúrese de

soportar el peso del cable al girar el enrollador, el uso

erróneo puede doblar el bastidor del enrollador libre.

• Para retirar el enrollador de la bandeja de cables,

sujete y tire hacia abajo del mecanismo de liberación

de la correa del trinquete. Tenga cuidado al soltar el

gancho de su soporte, ya que la correa de retráctil

automática puede provocar lesiones si se suelta

cuando hay personas en los alrededores.

Figura 1

Figura 2 Figura 3

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

Table des matières

Description .................................................................... 9

Sécurité ......................................................................... 9

Objectif de ce manuel ................................................... 9

Consignes de sécurité importantes............................. 10

Caractéristiques .......................................................... 11

Fonctionnement .......................................................... 11

Illustration et liste des pièces...................................... 12

Toutes les caractéristiques sont nominales et peuvent changer

conjointement aux améliorations apportées. Greenlee Textron Inc.

décline toute responsabilité pour les dommages résultant d’un emploi

détourné ou abusif de ses produits.

CONSERVER CE MANUEL

Description

Le guide-câble à rouleaux pour service intensif CTR200

de Greenlee est conçu pour la pose de câbles dans

les chemins de câbles. Il est conçu pour un chemin de

câbles qui n’est pas en treillis.

Sécurité

Lors de l’utilisation et de l’entretien des outils et de

l’équipement de Greenlee, la sécurité est essentielle.

Les instructions de ce manuel et celles qui sont

inscrites sur l’outil fournissent des informations qui

permettent d’éviter les les dangers et les manipulations

dangereuses liés à l’utilisation de cet outil. Veiller à

respecter toutes les consignes de sécurité.

Objectif de ce manuel

Ce manuel est conçupour que le personnel puisse se

familiariser avec les procédures de fonctionnement

et d’entretien en toute sécurité de l’outil de Greenlee

suivant:

CTR200 Guide-câble à rouleaux

pour service intensif

Mettre ce manuel à la disposition de tous les employés.

Des exemplaires gratuits peuvent être obtenus sur

simple demande au site www.greenlee.com.

CTR200

Greenlee / A Textron Company 4455 Boeing Dr. • Rockford, IL 61109-2988 USA • 815-397-7070

CONSIGNES DE SÉCURITÉ IMPORTANTES

SYMBOLE D’

AVERTISSEMENT

Ce symbole met en garde contre les risques et

les manipulations dangereuses pouvant entraîner

des blessures ou des dégâts matériels. Les mots

indicateurs ci-dessous dénissent la gravité du

danger, et sont suivis d’informations permettant de

prévenir ou d’éviter le danger.

Danger immédiat qui, s’il n’est pas évité,

ENTRAÎNERA des blessures graves, voire mortelles.

Danger qui, s’il n’est pas évité, POURRAIT entraîner

des blessures graves, voire mortelles.

Dangers ou manipulations dangereuses qui, s’ils ne

sont pas évités, POURRAIENT ÉVENTUELLEMENT

entraîner des blessures graves, voire mortelles.

Lire et comprendre toutes les

instructions et les informations sur

la sécurité gurant dans ce manuel

avant d’utiliser ou de procéder à

l’entretien de cet outil.

Le non-respect de cette

consignepourrait entraîner des

blessures graves, voire mortelles.

Veiller à porter des lunettes de

protection lors de l’utilisation ou de

l’entretien de cet outil.

Le non-respect du port de lunettes

de protection pourrait entraîner des

blessures oculaires graves causées

par la projection de débris.

Porter un casque de protection lors

de l’utilisation de cet outil.

Le non-respect du port d'un casque

de protection pourrait entraîner des

blessures graves, voire mortelles.

• Ne pas supporter une charge de plus de 90 kg

(200lb) avec cet outil.

• Utiliser cet outil exclusivement pour l'emploi prévu

par le fabricant, tel que décrit dans ce manuel.

Le non-respect de ces avertissements pourrait

entraîner des blessures graves, voire mortelles.

Remarque : Conserver toutes les décalcomanies dans

un état propre et lisible et les remplacer au besoin.

Tabla de contenidos

Idiomas:

Otros manuales de Herramientas eléctricas de Greenlee

Greenlee

Greenlee GATOR EK425L Manual de usuario

Greenlee

Greenlee 724 Manual de usuario

Greenlee

Greenlee CTR100 Manual de usuario

Greenlee

Greenlee EK6FTLX Manual de usuario

Greenlee

Greenlee GATOR PRO E12CCX Manual de usuario

Greenlee

Greenlee Gator LS60 Manual de usuario

Greenlee

Greenlee 805 Manual de usuario

Greenlee

Greenlee K09-2SPGL Manual de usuario

Greenlee

Greenlee Quick Draw 90 7906SB Manual de usuario

Greenlee

Greenlee GATOR CK22GL Manual de usuario

Greenlee

Greenlee GATOR EK1230L Manual de usuario

Greenlee

Greenlee Quick Draw 7804SB Manual de usuario

Greenlee

Greenlee Intelli-PUNCH Manual de usuario

Greenlee

Greenlee GATOR EK22GL Manual de usuario

Greenlee

Greenlee Fairmont RK6040 Manual de usuario

Greenlee

Greenlee SITE-RITE 840A Manual de usuario

Greenlee

Greenlee GATOR CUAP32GL Manual de usuario

Greenlee

Greenlee Fairmont F20 Manual de usuario

Greenlee

Greenlee GATOR ESP710 Manual de usuario

Greenlee

Greenlee 624 Instrucciones de funcionamiento

Greenlee

Greenlee GATOR EK6IDL Manual de usuario

Greenlee

Greenlee Shear 30T Manual de usuario

Greenlee

Greenlee RK12ID Manual de usuario

Greenlee

Greenlee GATOR LS50L2 Manual de usuario

Manuales populares de Herramientas eléctricas de otras marcas

AEG

AEG OMNI-JS Manual de usuario

SIP

SIP 01533 Manual de usuario

Ribimex

Ribimex PRS499 Manual de usuario

3M Fiber Optic Connector Crimp Tool Manual de usuario

Ryobi

Ryobi P524 Manual de usuario

ROJEK

ROJEK FSN 300A Manual de usuario

Kemper

Kemper 1740PRO Manual de usuario

WABCO

WABCO OptiTire Manual de usuario

EINHELL

EINHELL TE-MS 18/210 Li Manual de usuario

Orgapack

Orgapack OR-T 85 Guía rápida

TOUGHCUT

TOUGHCUT Diamond 400 Manual de usuario

Yaros

Yaros PB-3603 Manual de usuario

Fein

Fein BSS 2.0 E Guía de configuración

Baileigh Industrial

Baileigh Industrial SS-2725 Manual de usuario

Milwaukee

Milwaukee 2674-20 Manual de usuario

Fein

Fein BLs 1.6 Manual de usuario

Princess

Princess Electric Multi Sharpener Manual de usuario

FOREDOM

FOREDOM K.1050 Manual
