Graco 24A431 Manual de usuario

GENUINE GRACO PARTS AND ACCESSORIES

24A431 Wide Pattern Kit

For PRO Xs Electrostatic Air Spray Guns 406721B

Graco Inc. P.O. Box 1441 Minneapolis, MN 55440-1441

406721 Rev. B 12/2008

Copyright 2008, Graco Inc. is registered to ISO 9001

Install Wide Pattern Fitting

1. Locate the three hex socket screws (11),

that connect the gray barrel (16) to the

black handle (17), see FIG. 1. Loosen all

three screws using a 4mm hex tool and

leave the screws retained.

2. Separate the gray barrel (16) from the

black handle (17), see Fig. 2.

Important Safety Instructions

Read all warnings and instructions in manual

309291, 309292, or 312900. Save those

instructions.

Fig. 1. Loosen three hex socket screws

Fig. 2. Barrel and handle separated

All manuals and user guides at all-guides.com

all-guides.com

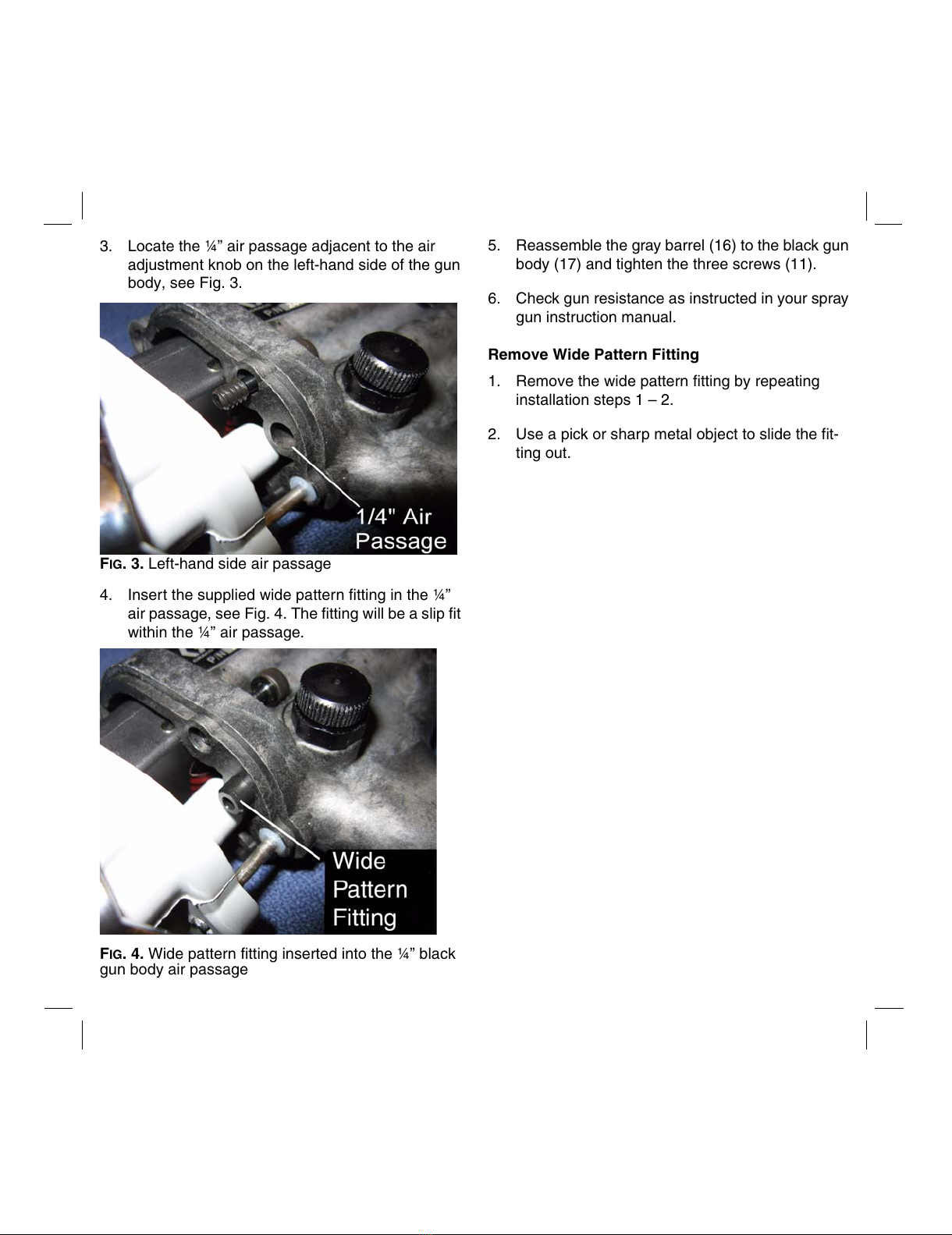

3. Locate the ¼” air passage adjacent to the air

adjustment knob on the left-hand side of the gun

body, see Fig. 3.

FIG. 3. Left-hand side air passage

4. Insert the supplied wide pattern fitting in the ¼”

air passage, see Fig. 4. The fitting will be a slip fit

within the ¼” air passage.

FIG. 4. Wide pattern fitting inserted into the ¼” black

gun body air passage

5. Reassemble the gray barrel (16) to the black gun

body (17) and tighten the three screws (11).

6. Check gun resistance as instructed in your spray

gun instruction manual.

Remove Wide Pattern Fitting

1. Remove the wide pattern fitting by repeating

installation steps 1 – 2.

2. Use a pick or sharp metal object to slide the fit-

ting out.
