Gorilla Carts GOR2541D Manual de usuario

MODELO # GOR2541D

CARRO BASCULANTE

PARA DE 10 PIES CÚBICOS

MODEL # GOR2541D

10 CUBIC FOOT

DUMP CART

For product inquiries:

Tricam

7677 Equitable Drive

Eden Prairie, MN 55344

800-867-6763

www.gorillacarts.com

6/14

•Important Safety Instructions

•Assembly Instructions

•Parts and Hardware Identification

CAUTION: Read, understand and follow ALL instructions before using this product.

WARNING: Not for recreational use. Persons should never ride in the dump cart.

U.S. Patent #s 6,851,756, 7,210,697,

7,390,065, 7,441,792, 7,818,865, 7,887,141

Canada Patent #s 2,503,869, 2,590,949

China Patent 中国发明专利ZL

200680000909.0

Other U.S. and Foreign Patents Pending

Questions, problems, or missing parts? Before returning to your retailer, visit

us online at www.gorillacarts.com and complete the replacement parts

submission form or call our customer service department at 1-800-867-6763,

9 a.m. - 4 p.m., CST, Monday-Friday.

Preguntas sobre el producto:

Tricam

7677 Equitable Drive

Eden Prairie, MN 55344

800-867-6763

www.gorillacarts.com

• Instrucciones Importantes de Seguridad

• Instrucciones de Ensamblaje

• Información de Piezas y Herrajes

PRECAUCIÓN: Leer, entender y seguir TODAS

las instrucciones antes de usar este producto.

ADVERTENCIA: No usar para fines recreativos. Las personas nunca

deben montarse en el carrito.

Núm. de Patentes de EE. UU

6,851,756, 7,210,697, 7,390,065,

7,441,792, 7,818,865, 7,887,141.

Núm. de Patentes de Canadá:

2,503,869, 2,590,949.

Núm. de Patente de China:

中国发明专利ZL 200680000909.0.

Otras Patentes de EE. UU. o

Extranjeras Pendientes

¿Preguntas, problemas o piezas faltantes? Antes de devolverlo al minorista,

visítanos en Internet en www.gorillacarts.com y completa nuestro formulario de

piezas de repuesto o llama a nuestro departamento de servicio al cliente al

1-800-867-6763, de 9 a.m. a 4 p.m., Hora Estándar del Centro, de Lunes a

Viernes.

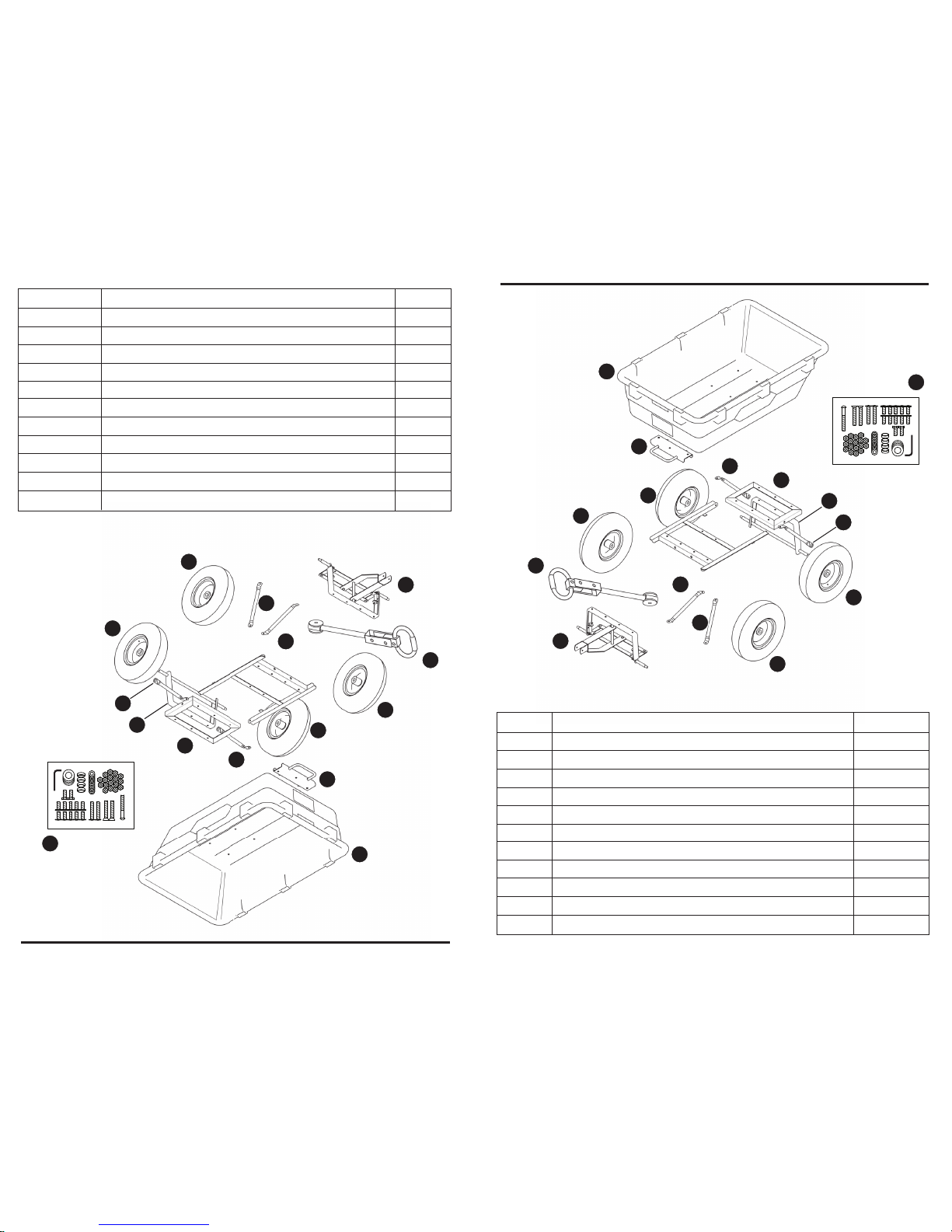

Pieza Descripción Cantidad

Bandeja 1

Ensamble del seguro del porta-basuray 1

Puntal posterior 2

Estructura posterior 1

Ensamble del eje posterior 1

Estructura delantera 1

Puntal delantero 2

Ensamble del eje frontal 1

Rueda 4

Manija 1

Kit de aditamentos 1

CONTENIDO DEL PAQUETE

(consulte la sección Aditamentos

para obtener más detalles)

PACKAGE CONTENTS

Part Description Quantity

Tray 1

Dump Lock Assembly 1

Rear Strut 2

Rear Frame 1

Rear Axle Assembly 1

Front Frame 1

Front Strut 2

Front Axle Assembly 1

15" Tire 4

Handle 1

Hardware Kit (see Hardware Contents for details) 1

ADVERTENCIAS Y PRECAUCIONES

LEE CON CUIDADO TODAS LAS INSTRUCCIONES ANTES DE USAR.

Si no entiendes estas instrucciones, o necesitan ser aclaradas o explicadas

aún más, por favor, llamar a nuestra línea de asistencia gratuita al

1-800-867-6763

• No exceda la capacidad de carga total máxima de 544,31 kg o la

capacidad de carga de volcado máxima de 226,80 kg.

• El índice de peso está calculado en base a una carga distribuida

uniformemente.

• No permita que los niños utilicen el carrito sin supervisión.

Este carrito no es un juguete.

• No utilice este carrito para transportar pasajeros.

• Este carrito no está diseñado para utilizarse en autopistas.

• No exceda los 8 km/h.

• La capacidad de peso nominal está basada en una carga distribuida de

manera uniforme.

• No cargues artículos en los bordes superiores de la bandeja.

• Si alguna de las piezas se daña, rompe o pierde; no uses el carrito hasta

obtener la pieza de repuesto.

• No uses este carrito sobre superficies o para transportar objetos que

puedan causar daños a los neumáticos o la cámara. No infles los

neumáticos a más de 32 PSI (2,2 BAR).

• Se recomienda revisar el carrito antes de cada uso para detectar

cualquier daño.

• GUARDA ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS.

ADITAMENTOS

M8 x 20mm

Perno cabeza

de hongo

Arandela

plana M11

Espaciador

para las

ruedas

M8 x 38mm

Perno cabeza

de hongo

Arandela

plana M8

M6 x 20

Perno de

hombro

Contratuerca

Arandela

plana M12

Contratuerca

Arandela

plana M6

Contratuerca

M12

M8 x 62mm

Perno cabeza

de botón interna

Cantidad Imagen

Pieza Descripción Cantidad Imagen

Pieza Descripción

Llave allen

Las imágenes no están a escala

CC M8 x 35mm

Perno cabeza

de hongo

EE M8 x 20mm

Perno cabeza

de botón interna

HARDWARE CONTENTS

WARNINGS AND CAUTIONS

READ ALL INSTRUCTIONS BEFORE USE.

If you do not understand these instructions, need further clarification or

further explanation, please call our toll free answer line at 1-800-867-6763,

Monday through Friday, 9:00 a.m. – 4:00p.m., CST.

• Do not exceed the overall maximum load capacity of 1,200 lbs. or the maximum

dumping load capacity of 500 lbs. The weight rating is based on an evenly

distributed load.

• Do not allow children to use the cart without supervision. This cart is not a toy.

• Do not use this cart for transporting passengers.

• This cart is not intended for highway use.

• Do not exceed 5 mph.

• Distribute load evenly on the surface of the tray.

• Do not load items on the top edges of the tray.

• If any parts become damaged, broken or misplaced, do not use the cart until

replacement parts have been obtained.

• Do not use the cart on surfaces or for transporting objects that can cause damage to the

pneumatic tires or tubes.

• Do not inflate the tires to more than 32 PSI (2.20 BAR).

• It is recommended that the cart be inspected for damage before each use.

• KEEP THESE INSTRUCTIONS FOR FURTHER REFERENCE.

Quantity PicturePart

M8 x 20mm

Carriage Bolt 8

4Wheel Spacer

M8 x 38mm

Carriage Bolt

M8 Flat

Washer

M11 Flat

Washer

M6 x 17

Shoulder Bolt

Description Quantity Picture

M8 Lock Nut 20

Part

Description

M8 x 20mm

Internal Button

Head Bolt

M12 Flat

Washer

M6 Lock Nut 2

M6 Flat Washer 2

Allen Wrench 1

M12 Lock Nut 4

1M8 x 62mm

Internal Button

Head Bolt

Images are not to scale

M8 x 35mm

Carriage Bolt

INSTRUCCIONES DE ENSAMBLAJE

Fig. 1

Aditamentos utilizados

Nota: Durante cada paso del ensamblaje, ensamble todos los aditamentos y

apriete a mano. Una vez que todos los aditamentos estén instalados según

el paso correspondiente, apriételos.

1. Fije la estructura del eje frontal (H)

a la estructura delantera (F) con cuatro

pernos cabeza de hongo M8 x 20 mm

(DD), cuatro contratuercas M8 (KK) y

cuatro arandelas M8 (GG).

Fije los extremos exteriores de la

varilla de dirección con dos pernos de

hombro M6 x 20 mm (FF),

contratuercas M6 (MM) y arandelas

(NN), como se muestra en la Fig. 1.

Apriete todos los pernos con la mano

hasta terminar el paso 2.

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de tener todas las

piezas. Compare las piezas con la lista del contenido del paquete y el

diagrama anterior. No intente ensamblar el producto si falta alguna pieza o

si éstas están dañadas. Póngase en contacto con el Departamento de

Servicio al Cliente para obtener piezas de repuesto.

Tiempo estimado de ensamblaje: 30 minutos

Herramientas necesarias para el ensamblaje: Destornillador Phillips,

alicates y juego de dados (o dos llaves ajustables).

(No se incluyen las herramientas)

x 4

Arandela

plana M8

KK Contratuerca M8 x 4

M8 x 20mm

Perno cabeza

de hongo

x 4

Contratuerca M6 x 2

Arandela

plana M6 x 2

x 2

M6 x 16

Perno de

hombro

ASSEMBLY INSTRUCTIONS

Fig. 1

Hardware Used

Note: During each step of assembly, assemble all hardware and hand

tighten. Once all the hardware is installed for that particular step, tighten all

the hardware.

1. Attach the front axle assembly

(H) to the front frame (F) using four

M8 x 20mm carriage bolts (DD),

four M8 lock nuts (KK), and four M8

washers (GG).

Attach the outer ends of the

steering linkage using two M6 x

17mm shoulder bolts (FF), M6 lock

nuts (MM), and M6 washers (NN),

as shown in Fig. 1.

Hand tighten all bolts until after

Step 2.

PREPARATION

Before beginning assembly of product, make sure all parts are present.

Compare parts with package contents list and diagram above. If any part is

missing or damaged, do not attempt to assemble the product. Contact

customer service for replacement parts.

Estimated Assembly Time: 30 minutes

Tools Required for Assembly: Phillips screwdriver and metric socket set

(or two adjustable wrenches). (tools not included)

x 4

M8 Flat

Washer

KK M8 Lock Nut x 4

x 4

M6 Lock Nut x 2

M6 Flat Washer x 2

x 2

M6 x 17mm

Shoulder Bolt

M8 x 20mm

Carriage Bolt

INSTRUCCIONES DE ENSAMBLAJE

2. Fije los puntales

delanteros (G) para conectar

el ensamble del eje frontal (H)

a la estructura delantera (F)

con cuatro pernos cabeza de

hongo M8 x 20 mm (DD),

cuatro contratuercas M8 (KK)

y cuatro arandelas M8 (GG),

como se muestra en la Fig. 2.

Apriete firmemente todos los

pernos de los pasos 1 y 2.

3. Deslice los puntales

posteriores (C) hacia los

extremos del ensamble del

eje posterior (E) como se

muestra en la Fig. 3.

Fig. 2

Aditamentos utilizados

Fig. 3

x 4

Arandela

plana M8

KK Contratuerca

x 4

M8 x 20mm

Perno cabeza

de hongo

x 4

ASSEMBLY INSTRUCTIONS

Fig. 2

Hardware Used

2. Attach the front struts (G)

to connect the the front axle

assembly (H) to the front

frame (F) using four M8 x

20mm carriage bolts (DD),

using four M8 lock nuts (KK),

and four M8 washers (GG),

as shown in Fig. 2.

Tighten all bolts from Step 1

and Step 2 securely.

Fig. 3

x 4

M8 Flat

Washer

KK M8 Lock Nut x 4

x 4

3. Slide the rear struts (C)

onto the ends of the rear

axle assembly (E), as

shown in Fig. 3.

M8 x 20mm

Carriage Bolt

INSTRUCCIONES DE ENSAMBLAJE

Fig. 5 Fig. 6

4. El ensamble del eje

posterior (E) se fija a la

sección posterior de la

estructura posterior (D).

Revise dos veces la

ubicación de la estructura

posterior (D) antes de

ensamblarla en el tubo.

Los orificios laterales de

la estructura posterior (D)

deben estar mirando

hacia la parte posterior

de la bandeja (A).

Consulte las etiquetas

delantera y posterior en

la parte posterior de la

estructura posterior (D)

para confirmar que la

ubicación está correcta,

como se muestra en las

figuras 4, 5 y 6.

NOTA: Si la estructura posterior (D) no está instalada correctamente, como

se muestra en la Fig. 6, la instalación del ensamble del seguro del

porta-basura (B) en el paso 6 no se enganchará cuando la bandeja del carrito

(A) esté hacia abajo. 5

EL ORIFICIO LATERAL

FRENTE AL CENTRO ESTÁ

Center

Line

Centro

EL FRENTE

DE LA

BANDEJA

CORRECTO

EL ORIFICIO LATERAL

DETRÁS DEL CENTRO ESTÁ

Center

Line

Centro

INCORRECTO

Fig. 4

EL FRENTE

DE LA BANDEJA

EL FRENTE

DE LA

BANDEJA

ASSEMBLY INSTRUCTIONS

Fig. 5 Fig. 6

4. The rear axle assembly (E)

attaches to the rear section of

the rear frame (D).

Double check the rear frame

(D) placement before

assembling to the tub. The

side holes on the rear frame

(D) must be towards the rear of

the tray (A). Please reference

the front and rear labels on the

backside of the rear frame (D)

to confirm correct placement,

as shown in Fig. 4, 5 and 6.

NOTE: If the rear frame (D) is installed incorrectly, as shown in Fig. 6, the dump

lock assembly (B) installation in Step 6 will not engage when the cart tray (A) is

in the down position.

SIDE HOLE IN REAR

OF CENTER IS

Center

Line

Center

FRONT

OF TRAY

CORRECT

SIDE HOLE IN FRONT

OF CENTER IS

Center

Line

Center

FRONT

OF TRAY

INCORRECT

Fig. 4

FRONT

OF TRAY

INSTRUCCIONES DE ENSAMBLAJE

5. Fije el ensamble del eje

posterior (E) con los puntales

posteriores (C) y la estructura

posterior (D) a la bandeja (A)

con pernos cabeza de hongo

M8 x 38 mm (BB), un pernos

cabeza de hongo M8 x 35 mm

(CC), seis contratuercas M8

(KK), seis arandelas M11

(HH), y seis arandelas M8

(GG), como se muestra en la

Fig. 7.

Use el pernos cabeza de

hongo M8 x 35 mm (CC) en la

parte central delantera de la

estructura posterior (D), como

se muestra en la Fig. 7.

Fig. 7

Aditamentos utilizados

Consulte las

paso 4, fig. 5

para confirmar

que la colocación

esta correcto

El frente

de la

bandeja

M8 x 20mm

pernos cabeza

de hongo

x 5

x 1

x 6

M8 x 25mm

pernos cabeza

de hongo

Arandela plana M8

EKK

x 6

KK Contratuerca

x 6

HH Arandela

plana M11

ASSEMBLY INSTRUCTIONS

Fig. 7

Hardware Used

5. Attach the rear axle

assembly (E) with the rear

struts (C) and the rear frame

(D) to the tray (A) using five

M8 x 38 carriage bolts (BB),

one M8 x 35mm carriage

bolts (CC), six M8 lock nuts

(KK), six M11 washers (HH),

and six M8 washers (GG), as

shown in Fig. 7.

Use the one M8 x 35mm

carriage bolts (CC) in the

front center location of the

rear frame (D), as shown in

Fig. 7.

x 5

x 1

x 6 x 6

M8 Flat

Washer

M8 Lock Nut

x 6

HH M11 Flat

Washer

M8 x 35mm

Carriage Bolt

M8 x 38mm

Carriage Bolt

Front

of tray

EKK

INSTRUCCIONES DE ENSAMBLAJE

Fig. 8

Aditamentos utilizados

6. Fije la estructura posterior

(D) a la estructura delantera (F)

pernos cabeza de botón interna

M8 x 20 mm (EE), dos

contratuercas M8 (KK) y cuatro

arandelas M8 (GG), como se

muestra en la Fig. 8.

x 2

Arandela plana

Contratuerca

x 2

Aditamentos utilizados

x 3 x 3

Arandela plana

M8 Contratuerca

x 3

Fig. 9

7. Fije el ensamble del seguro del

porta-basura (B) a la bandeja (A)

con tres pernos cabeza de hongo

M8 x 20 mm (CC), tres

contratuercas M8 (KK), tres

arandelas M11 (HH), y tres

arandelas M8 (GG), como se

muestra en la Fig. 9.

Si el ensamble del seguro del

porta-basura (B) no se engancha

cuando baja la bandeja del carrito

(A), revise dos veces la ubicación

de la estructura posterior (D) en el

paso 4.

M8 x 20mm

pernos cabeza

de hongo

M8 x 20mm

Perno cabeza

de botón interna

CC x 3

HH Arandela

plana M11

BGG

ASSEMBLY INSTRUCTIONS

Fig. 8

Hardware Used

6. Attach the rear frame (D) to

the front frame (F) using two M8

x 20mm internal button head

bolts (EE), two M8 lock nuts

(KK), and two M8 washers (GG),

as shown in Fig. 8.

x 2

M8 Flat Washer

KK M8 Lock Nut

x 2

Hardware Used

x 3 x 3

x 3

Fig. 9

7. Attach the dump lock assembly

(B) to the tray (A) using three M8

x 35mm carriage bolts (CC),

three M8 lock nuts (KK), three

M11 washers (HH), and three M8

washers (GG), as shown in Fig.

9. If the dump lock assembly (B)

does not engage when you lower

the cart tray (A), please double

check the placement of the rear

frame (D) in Step 4.

M8 x 20mm

Internal Button

Head Bolt

M8 Flat Washer KK M8 Lock Nut

M8 x 35mm

Carriage Bolt

BGG

x 3

HH M11 Flat

Washer

INSTRUCCIONES DE ENSAMBLAJE

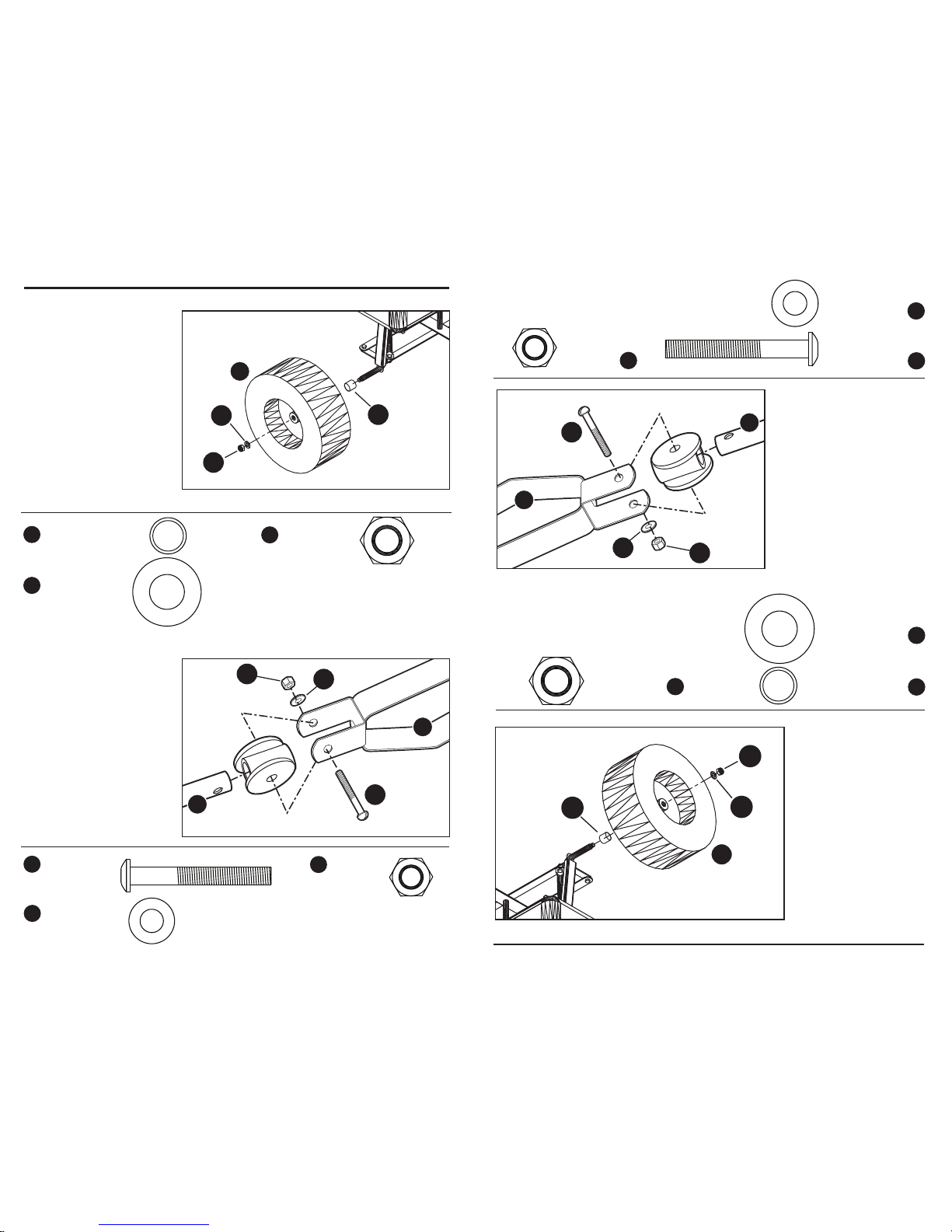

8. Fije las cuatro ruedas

(I) colocando primero los

espaciadores para las

ruedas (II) en cada eje, y

luego las ruedas (I) y las

arandelas planas M12

(JJ), y las contratuercas

M12 (LL), como se

muestra en la Fig. 10.

9. Fije la manija (J) a la

horquilla en el ensamble

del eje frontal (H) con el

perno cabeza de botón

interna M8 x 60 mm

(AA), la contratuerca M8

(KK) y la arandela M8

(GG), como se muestra

en la Fig. 11.

Aditamentos utilizados

X 4Espaciador

para las ruedas

Arandela

plana M12

X 4

Contratuerca

M12

X 4

Fig. 10

Fig. 11

Aditamentos utilizados

X 1M8 x 60mm

Perno cabeza

de botón interna

x 1

Arandela

plana M8

Contratuerca

AA KK

ASSEMBLY INSTRUCTIONS

Fig. 10

Hardware Used

8. Attach the four wheels

(I) by first placing the wheel

spacers (II) onto each axle,

then the wheels (I) and

M12 flat washers (JJ), and

M12 lock nuts (LL), as

shown in Fig. 10.

X 4Wheel Spacer

M12 Flat Washer X 4

M12 Lock Nut X 4

Fig. 11

Hardware Used

9. Attach the handle (J) to

the yoke on the front axle

assembly (H) using the M8

x 62mm internal button

head (AA), M8 lock nut

(KK), and M8 washer (GG),

as shown in Fig. 11.

AA X 1M8 x 62mm

Internal Button

Head Bolt

x 1

M8 Flat Washer

KK M8 Lock Nut

Otros manuales de Carrito para exteriores de Gorilla Carts

Gorilla Carts

Gorilla Carts GOR4G-COM Manual de usuario

Gorilla Carts

Gorilla Carts GOR6PS Manual de usuario

Gorilla Carts

Gorilla Carts GOR1200-COM Manual de usuario

Gorilla Carts

Gorilla Carts GOR100-14 Manual de usuario

Gorilla Carts

Gorilla Carts G0R2530D-C Manual de usuario

Gorilla Carts

Gorilla Carts GCO-5FSH Manual de usuario

Gorilla Carts

Gorilla Carts GORMP-9 Manual de usuario

Gorilla Carts

Gorilla Carts G0R200BD Manual de usuario

Gorilla Carts

Gorilla Carts 2140GCG-NF Manual de usuario

Gorilla Carts

Gorilla Carts MH1370-01 Manual de usuario

Gorilla Carts

Gorilla Carts NTE200B Manual de usuario

Gorilla Carts

Gorilla Carts GORMP10 Manual de usuario

Gorilla Carts

Gorilla Carts GOR-RGC Manual de usuario

Gorilla Carts

Gorilla Carts GOR400Y Manual de usuario

Gorilla Carts

Gorilla Carts GOR1001-AU Manual de usuario

Gorilla Carts

Gorilla Carts GOR200-T Manual de usuario

Gorilla Carts

Gorilla Carts G0R202D-C Manual de usuario

Gorilla Carts

Gorilla Carts G0R209-W Manual de usuario

Gorilla Carts

Gorilla Carts GOR1001-COM Manual de usuario

Gorilla Carts

Gorilla Carts GCR-10 Manual de usuario

Gorilla Carts

Gorilla Carts GCR-4W Manual de usuario

Gorilla Carts

Gorilla Carts GOR1400-16 Manual de usuario

Gorilla Carts

Gorilla Carts GCR-7X Manual de usuario

Gorilla Carts

Gorilla Carts GOR1000PS-C Manual de usuario

Manuales populares de Carrito para exteriores de otras marcas

Costway

Costway TH10057 Manual de usuario

Vivo

Vivo CART-PC02S Manual de usuario

Ergotron

Ergotron STYLEVIEW SV42-3162-1 Manual de usuario

VEVOR

VEVOR SC01 Manual de usuario

Carts Vermont

Carts Vermont 20 Manual de usuario

Vivo

Vivo CART-PC01 Manual de usuario

Costway

Costway TL0400 Manual de usuario

XPOtool

XPOtool 30261 Manual de usuario

Branick

Branick 130 Manual de uso y cuidado

Anthro

Anthro PrinterCart Manual de usuario

Westward

Westward 2CZY4 Manual de servicio

Hupfer

Hupfer TTW/V Manual de usuario

Numatic

Numatic EcoMatic EM-5 Manual de usuario

Bosch

Bosch XL-Cart Instrucciones de montaje

Tennsco

Tennsco Modular Cart Top Component Assembly Manual de instrucciones

Makita

Makita DCU601 Manual de usuario

Clam

Clam POLAR TRAILER HD MAX Manual de usuario

Trinity

Trinity 1569839 Manual de usuario
