GLORIA

ProControl 100

Drucksprühgerät

Vector control sprayer

Pulvérisateur à pression

Bedienungs- und Wartungsanleitung

Instructions for use and maintenance

Notice d’utilisation et d‘entretien

Seite/Page 2von/of/de 26

Wichtig!

Diese Anleitung muss aus Sicherheitsgründen genau befolgt werden. Die Nichteinhaltung

der Anweisungen kann erhebliche Risiken bergen.

1. Sicherheitshinweise

•Nur zugelassene Sprühmittel verwenden. Die Anweisungen des

Sprühmittelherstellers müssen genau befolgt werden.

•Aufgrund der Explosionsgefahr keine leicht entzündbaren Flüssigkeiten

verwenden, nicht einmal zu Reinigungszwecken.

•Keine aggressiven oder ätzenden Flüssigkeiten verwenden, da diese

Metallteile, Dichtungen, Unterlegscheiben und Schläuche zerstören können.

•Das Sprühgerät nie in Betrieb nehmen, wenn innen oder außen am Behälter

Schäden zu erkennen sind. Die Schlauchleitung muss mit dem Behälter und

dem Schnellschlussventil verbunden sein. Den Schlauch überprüfen, er sollte

nicht zu weich, hart oder gebrochen sein.

•Nur mit der montierten Handpumpe Druck beaufschlagen. Nicht mit Kopf oder

Körper über der Pumpe gebeugt pumpen.

Die Verwendung von Druckluftkompressoren oder anderen mechanischen

Geräten zum Druckaufbau wird nicht empfohlen.

•Der Behälter muss komplett drucklos sein:

- vor einer Wartung,

- vor dem Entfernen der Pumpe,

- vor dem Entfernen der Schlauchleitung vom Behälter, der Düse und anderer

Teile,

- vor dem Entfernen des Griffs zum Reinigen des Siebs,

- vor dem Öffnen des Verschlussdeckels,

- wenn das Sprühgerät in der Sonne oder an einem anderen warmen Ort

gelassen wurde.

•Behälter und Schlauchleitung nach jedem Gebrauch sofort reinigen (s. Seite 5).

•Kinder dürfen dieses Sprühgerät nicht bedienen. Sprühmittel immer unter

Verschluss halten. Das Sprühgerät nicht mit Druck beaufschlagt stehen lassen

oder lagern.

•Nur wenn Original-GLORIA-Ersatzteile verwendet werden, können Sicherheit

und Funktionsfähigkeit des Gerätes garantiert werden. Die Montage von

Ersatzteilen darf nur durch geschultes Personal vorgenommen werden.

•Der Behälter hält das Doppelte des max. Arbeitsdrucks (8 bar) ohne

Verformungen oder Undichtigkeiten aus.

2. Inbetriebnahme

2.1 Spritzrohr

Spritzrohr und Schnellschlussventil verschrauben (Abb. 1).

Abb. 1

Seite/Page 3von/of/de 26

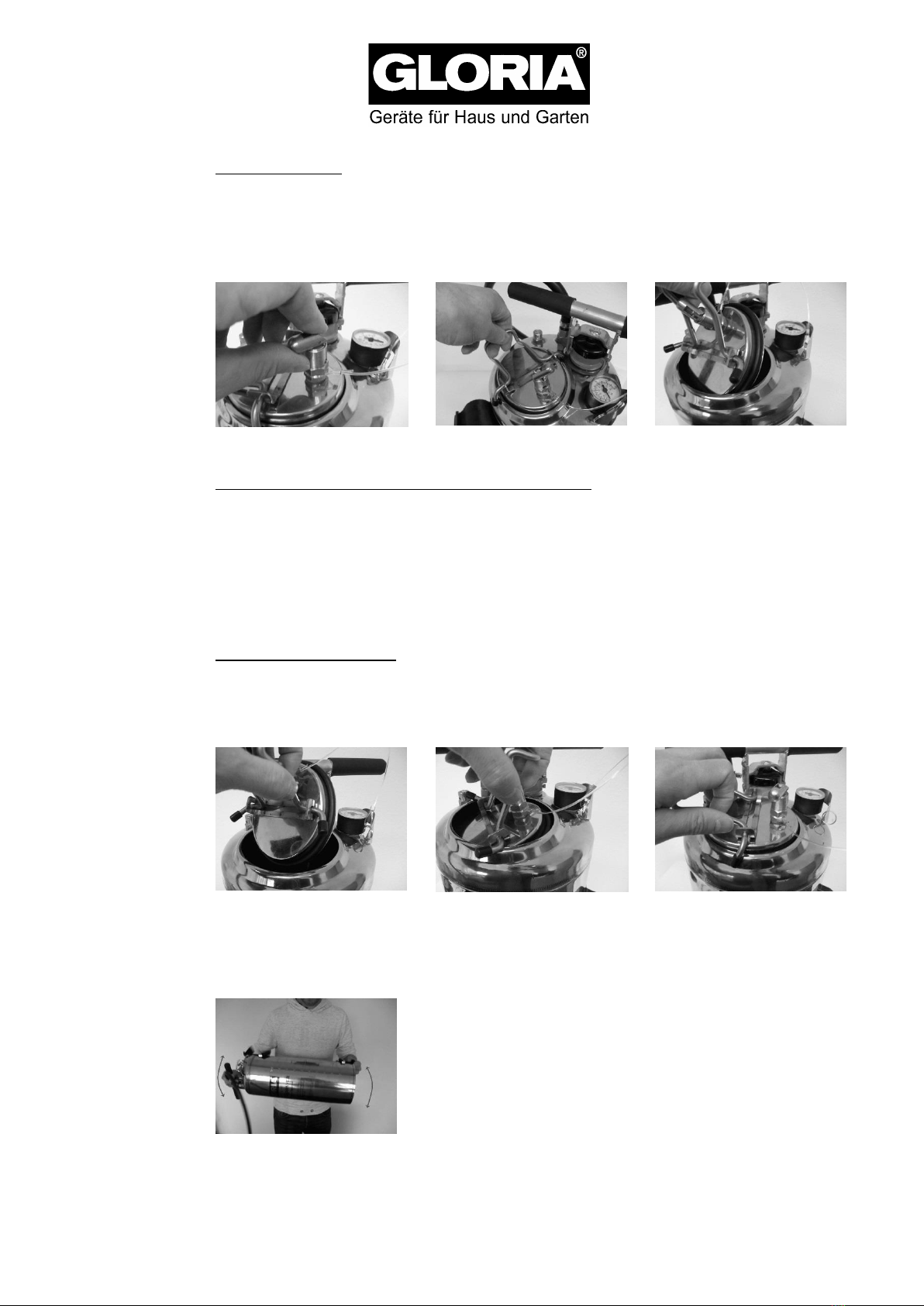

2.2 Behälter öffnen

Den Hebel des Entlüftungsventils so bewegen, dass der Druck entweichen

kann (Abb. 2).

Den Hebel der Behälterabdeckung umlegen und den Deckel vom Behälter

nehmen (Abb. 3, Abb. 4).

Abb. 2 Abb. 3 Abb. 4

2.3 Sprühmittel vermischen und Behälter befüllen

Beim Vermischen von Pulver und Flüssigkeit, zuerst das Pulver in einen

separaten Behälter mit etwas Wasser geben. Pulver und Wasser vorsichtig

vermischen und durch Zugabe des restlichen Wassers verdünnen. Dieses

Gemisch durch ein Sieb in den Behälter gießen. Den Behälter nur bis zur

oberen Markierung an der Behälterwand füllen.

Über der Sprühflüssigkeit muss Platz für Luft bleiben.

2.4 Behälter verschließen

Die Abdeckung durch die Öffnung des Behälters führen (Abb. 5). Die

Abdeckung um 90° drehen und hochziehen (Abb. 6). Den Hebel des

Behälters umlegen (Abb. 7).

Abb. 5 Abb. 6 Abb. 7

Da sich Sprühflüssigkeit ablagern kann, den Behälter gelegentlich schütteln

(Abb. 8).

Abb. 8

Seite/Page 4von/of/de 26

2.5 Behälter mit Druck beaufschlagen

Pumpengestänge ausrasten (Abb. 9). Den Griff mit beiden Händen fassen

und bis zum Limit pumpen (5,5 bar).

Abb. 9

Hinweis: Wenn das Sprühgerät transportiert oder nicht gebraucht wird, den

Druck immer ablassen.

2.6. Manometer

Vor dem Sprühvorgang den Behälter mit einem Druck von 4 –5 bar

beaufschlagen.

2.7 Druckregelventil

Zwischen dem Schnellschlussventil und dem Spritzrohr ist ein Regelventil

montiert (Abb. 10). Das Druckregelventil stellt den Druck des Sprühstrahls

auf 2 bar ein und stoppt ihn, wenn der Behälterdruck unter 2 bar fällt. Dann

sollte der Bediener den Behälter wieder mit Druck beaufschlagen.

Abb. 10

2.8 Das Sprühgerät tragen

Das Sprühgerät wird am einfachsten und komfortabelsten mit dem Riemen

über der Schulter getragen. Die Riemenlänge für den größtmöglichen

Komfort anpassen. Den Griff der Abdeckung nicht zum Tragen benutzen.

Riemen und Polster sind aus wasserabstoßendem Material gefertigt und

halten übermäßigen Verschleiß durch den Kontakt mit zugelassenen

Pestizidformulierungen aus.

2.9 Den Sprühvorgang starten

Den Hebel am Schnellschlussventil bzw. Rückschlagventil nach unten

drücken (Abb. 11).

Abb. 11

Seite/Page 5von/of/de 26

2.10 Das Schnellschlussventil verriegeln

Um das Schnellschlussventil zu verriegeln, den kleinen Schieber nach vorne

schieben (Abb. 12). Um die Verriegelung wieder zu lösen, den Schieber in

die andere Richtung schieben (Abb. 13).

Abb. 12 Abb. 13

3. Reinigung und Lagerung

3.1 Reinigung

Hinweis: Wenn das Sprühgerät unter Druck steht, die Druckluft vor der

Reinigung ablassen.

Das Sprühgerät jeden Tag nach Gebrauch reinigen.

Nach Gebrauch keine Sprühflüssigkeit mehr in den Behälter geben. Nach

der kompletten Entleerung den Behälter zu ¼ mit Wasser füllen. Behälter mit

Druck beaufschlagen und sprühen. Das Spritzrohr muss vom

Schnellschlussventil abgeschraubt werden. Nach Entleerung und Öffnung

des Behälters die Leitung entleeren, indem sie nach oben gehalten und

gleichzeitig das Schnellschlussventil betätigt wird. Je nach Ausmaß der

Verschmutzung Düse und Sieb nach Entfernen mit Wasser reinigen. Die

Düse kann nach Lösen der aufgeschraubten Kappe vom Spritzrohr

abgezogen werden.

Nachdem der Griff vom Schnellschlussventil abgezogen wurde (Abb. 14),

muss das Sieb vom Gehäuse genommen werden.

Abb. 14

Wir empfehlen, nach der Reinigung den Behälter mit offener Abdeckung

umgedreht aufzuhängen.

3.2 Lagerung

Bevor das Sprühgerät für einen längeren Zeitraum gelagert wird, müssen alle

Teile komplett getrocknet sein.

Seite/Page 6von/of/de 26

4. Service

4.1 Feststellung und Behebung von Fehlern

Fehler

Grund

Maßnahmen

Schlechter Sprühfluss

oder schlechtes Sprühbild

- zu wenig Arbeitsdruck

- Düse verstopft

- Sieb verstopft

Druck bis auf 55lbs

erhöhen

reinigen

Verschlussdeckel des

Behälters unzureichend

abgedichtet

- Dichtung defekt

- Deckel ist verbogen

oder verformt

Dichtung ersetzen

reparieren oder ersetzen

Schnellschlussventil stellt

den Sprühstrahl nicht ab

oder Düse tropft

- Dichtung am Ventilsitz

defekt

- Ventilstößel fest, da O-

Ringe aufgequollen

Dichtung ersetzen

O-Ring ersetzen

Pumpe baut keinen Druck

auf

- O-Ring Pumpe ist

trocken

- O-Ring Pumpe

abgenutzt

- Rückschlagventil

undicht

einfetten

ersetzen

falls verschmutzt

reinigen, falls defekt

ersetzen

Schraubverbindungen

undicht

- Gewinde verschmutzt

oder defekt

- nicht fest genug

angezogen

- falsche Montage

reinigen oder ersetzen

fester anziehen

Gewinde immer gerade

und leichtgängig

anschrauben

Keine Anzeige am

Manometer, obwohl

Druck vorhanden ist

- verschmutzt oder

verstopft

- Defekt innen

Bohrloch am

Manometerstutzen

reinigen

Neuen Druckstutzen

montieren

Seite/Page 7von/of/de 26

4.2 Wartung und Austausch von Ersatzteilen

Wichtig! Bevor mit dem Sprühgerät gearbeitet werden kann, muss der Behälter

drucklos sein.

4.2.1 Pumpe

Pumpenkappe abschrauben (Abb.15). Pumpengestänge vom Zylinder ziehen.

Nun den O-Ring am Kolben fetten oder ersetzen (Abb.16).

Abb. 15 Abb. 16

Die Mutter vom Zylinder innen im Behälter abschrauben. Den Zylinder aus dem

Behälter ziehen.

Rückschlagventil im Zylinderboden (Abb. 17) kann durch Herausdrehen der

Zylinderschraube erreicht werden. Nun die defekten Teile ersetzen.

Abb. 17

Vor der erneuten Montage alle Gewindestücke sowie Pumpen-O-Ring und

–gestänge einfetten.

4.2.2 Schnellschlussventil

Nach Lösen der Verschlussschraube und des Ventilstößels kann die Einheit

herausgezogen werden. Die O-Ringe auf dem Bolzen ersetzen.

Die Dichtung in der Ventilscheibe kann nach Herausdrehen des Ventilstößels

entfernt werden. Falls sie abgenutzt ist, Dichtung drehen oder ersetzen.

Ventilbolzen, Dichtungen und Verschraubungen einfetten.

Seite/Page 8von/of/de 26

5. Ersatzteile

Ersatzteilliste

Lfd. Nr.

Artikelnummer

Beschreibung

728549.0000

610332.0000

610336.0000

611170.0000

605843.0000

728773.0000

627070.0000

957490.0000

728772.0000

611170.0000

728774.0000

710480.0000

602070.0000

612071.0000

602270.0000

602370.0000

512670.0000

613320.0000

513290.0000

712830.0000

618170.0000

528850.0000

610180.0000

540611.0000

528860.0000

728624.0000

726185.0000

503690.0000

728742.0000

728775.0000

727142.0000

625971.0000

610290.0000

610331.0000

728776.0000

726028.0000

604500.0000

602800.0000

541240.0000

728741.0000

728777.0000

728968.0000

730272.0000

Pumpengestänge

Moosgummischlauch

Lamellenstopfen

Dichtung

Pumpenkappe

Pumpengestänge kpl.

O-Ring 38x5

Rückschlagventil

Pumpenzylinder kpl.

Dichtung

Ventilkörper mit Hebel

Ventilbolzen kpl.

Dichtung

Ventilfeder

Dichtung

Verschlussschraube

O-Ring

Filtersieb

Handgriff

Spritzrohr

Dichtung

Überwurfmutter

Hutfilter

Düsenmundstück

Düsenkörper

Spritzrohr kpl.

Schneckengewindeschelle

Schlauch

Schnellschlussventil

Schlauchleitung kpl.

Kolbenteller kpl.

O-Ring

Rohrkappe

Behälterdeckel kpl.

Manometer

Sechskantmutter M12x1,5

Schlauchverschraubung

Mutter M46x2

Steigrohr kpl.

Trageriemen kpl.

Dichtungssatz

Druckregelventil 2 bar

Seite/Page 9von/of/de 26

Important!

These instructions must be closely observed for safety reasons. Failure to observe these

instructions may cause serious danger.

1. Safety instructions

•Do only use approved spray materials. The manufacturers’instructions for

spray materials must be observed exactly.

•Do not use inflammable liquids because of the explosion danger, not even for

cleaning purposes.

•Do not use corrosive or caustic liquids as these can ruin metal parts, seals,

gaskets, washers and hoses.

•Never start to operate if there is any visible damage in or outside the tank. Hose

line must be connected with tank and trigger. Check condition of hose, it should

not be too soft, hard or cracked.

•Pressurize only with the installed hand pump. Do not pump with head or body

over the pump.

Use of air compressors or other mechanical devices for pressurization is not

recommended.

•The tank must be completely depressurized:

- before servicing at any time

- before removing the pump

- before removing hose line from tank, nozzle and other parts

- before opening hand tube for cleaning the strainer

- before opening cover lid

- when sprayer is left in sun or other warm place

•Empty and clean tank and hose line immediately after each use (see

instructions on page 5).

•Children are not allowed to operate with this sprayer. Store spray materials

always under lock and key. Do not leave or store the sprayer in a pressurized

condition.

•Only by using original GLORIA spare parts can the safety and efficiency of the

unit be guaranteed. Fitting of spare parts only to be done by trained staff.

•The tank will withstand twice the maximum working pressure (8 bar) without

deforming or leaking.

2. Starting to operate

2.1 Spraying lance

Connect (screw) spraying lance and trigger (fig. 1).

Fig. 1

Seite/Page 10 von/of/de 26

2.2 How to open the tank

Move the lever of the vent valve so that the pressure can escape (fig. 2).

Move the lever of the tank cover and remove the cover from the tank

(fig. 3; fig. 4).

Fig. 2 Fig. 3 Fig. 4

2.3 Mixing of spray materials and filling of the tank

When mixing powder and liquid, first put powder in a separate container with

some water. Mix this paste of powder and water carefully and thin it by

adding the remaining water. Pour this mixture through a strainer into the

tank. Only fill tank up to the upper marking on tank wall.

An empty space is necessary for air above the spray liquid.

2.4 How to close the tank

Guide the cover through the opening in the tank (fig. 5). Turn the cover by

90° and pull it up (fig. 6). Move the lever of the tank cover (fig. 7).

Fig. 5 Fig. 6 Fig. 7

As sedimentation of the spraying liquid may occur, shake tank from time to

time (fig. 8).

Fig. 8

Tabla de contenidos

Idiomas:

Otros manuales de Pistola pulverizadora de pintura de Gloria

Gloria

Gloria Pro 100 Manual de usuario

Gloria

Gloria EX100 Manual de usuario

Gloria

Gloria Spezial 141 T Manual de usuario

Gloria

Gloria CleanMaster Extreme 100 Manual de usuario

Gloria

Gloria Prima 5 Plus Manual de usuario

Gloria

Gloria 2012 Manual de usuario

Gloria

Gloria classic 1200 Manual de usuario

Gloria

Gloria CleanMaster PERFORMANCE PF 50 Manual de usuario

Gloria

Gloria MULTIJET 000320.0000 Manual de usuario

Gloria

Gloria FoamMaster FM10 flex Manual de usuario

Gloria

Gloria CleanMaster PERFORMANCE PF 12 Manual de usuario

Gloria

Gloria FoamMaster FM10 flex Manual de usuario

Gloria

Gloria Profiline 410T Manual de usuario

Gloria

Gloria PRO 8 Manual de usuario

Gloria

Gloria Hydronette li-on Manual de usuario

Gloria

Gloria FoamMaster FM 30 Manual de usuario

Gloria

Gloria CleanMaster PERFORMANCE PF 12 Manual de usuario

Gloria

Gloria PRO 5 Manual de usuario

Gloria

Gloria Hobby 1200 Manual de usuario

Gloria

Gloria Profiline 405T Manual de usuario

Gloria

Gloria classic 1200 Guía rápida

Gloria

Gloria Pro 100 Manual de usuario

Gloria

Gloria FM50 Manual de usuario

Gloria

Gloria Profiline Series Manual de usuario

Manuales populares de Pistola pulverizadora de pintura de otras marcas

SNOWJOE

SNOWJOE Sunjoe 24V-GS-LTW-RM Manual de usuario

Graco

Graco 246737 Manual de uso y cuidado

Binks

Binks SV100 Manual de usuario

Fimco

Fimco LG-4-3-1 Manual de usuario

AG SPRAY

AG SPRAY FS-ATV-25BL Manual de usuario

Nordson

Nordson MicroMax 2 Manual de usuario

Bonide

Bonide 051 Manual de operación

zogics

zogics Z-DAS Manual de usuario

KISANKRAFT

KISANKRAFT KK-KBS-165 Manual de usuario

Matrix

Matrix SG 650 Manual de usuario

Anest Iwata

Anest Iwata SGA-3 Guía de inicio rápido

paasche

paasche VV Hoja de datos

Carlisle

Carlisle DeVilbiss JGA-510 Manual de usuario

Gardena

Gardena 11120 Manual de usuario

Conrad

Conrad Hobby Airbrush K3 Manual de usuario

wiwa

wiwa 14025 R/F Manual de usuario

Graco

Graco EM 390 Manual de operación

DeVilbiss

DeVilbiss LUNA2i Manual de usuario
