Gigabyte H510M S2H Manual de usuario

H510M S2H V2

使用手冊

Rev. 1101

更詳盡的產品相關訊息，請連結至技嘉網站查詢。

https://www.gigabyte.com/tw/Motherboard/H510M-S2H-V2-rev-10?m=ma#kf

技嘉為善盡地球公民之責任，將減少紙張應用，且為減緩地球暖化效應，本產

品包裝材料皆可回收再利用，技嘉與您一同為環保盡一份力！

版權

本使用手冊所提及之商標與名稱，均屬其合法註冊之公司所有。

責任聲明

本使用手冊受著作權保護，所撰寫之內容均為技嘉所擁有。

本使用手冊所提及之產品規格或相關資訊，技嘉保留修改之權利。

本使用手冊所提及之產品規格或相關資訊有任何修改或變更時，恕不另行通知。

未事先經由技嘉書面允許，不得以任何形式複製、修改、轉載、傳送或出版本使用

手冊內容。

如果您要瞭解產品詳細規格資料，請仔細閱讀【使用手冊】。

如果您要快速安裝，請至技嘉網站參考【硬體安裝指南】。

https://download.gigabyte.com/FileList/Manual/mb_manual_installation-guide_103.pdf?m=sw

產品相關資訊，請至網站查詢：https://www.gigabyte.com/tw

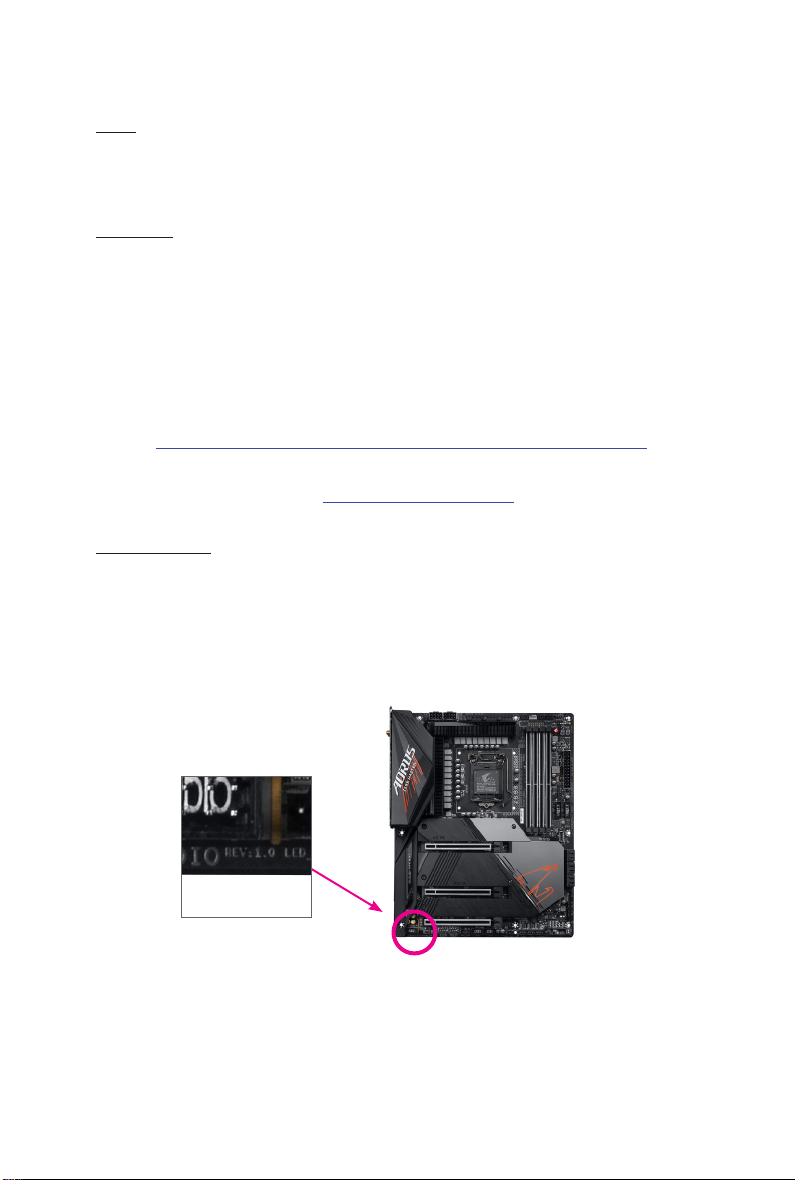

產品版本辨識

您可以在主機板上找到標示著此主機板的版本「REV : X.X」。其中X.X為數字，例如

標示「REV : 1.0」，意即此主機板的版本為1.0。當您要更新主機板的BIOS、驅動程式

或參考其他技術資料時，請注意產品版本的標示。

範例：

- 3 -

第一章產品介紹 .......................................................................................................4

1-1 主機板配置圖.................................................................................................. 4

1-2 清點配件 .......................................................................................................... 5

第二章硬體安裝 .......................................................................................................6

2-1 安裝前的注意須知......................................................................................... 6

2-2 產品規格 .......................................................................................................... 7

2-3 安裝中央處理器 ........................................................................................... 10

2-4 安裝記憶體模組 ........................................................................................... 10

2-5 安裝擴充卡.................................................................................................... 11

2-6 後方裝置插座介紹....................................................................................... 11

2-7 插座及跳線介紹 ........................................................................................... 13

第三章 BIOS 組態設定............................................................................................20

第四章安裝作業系統及驅動程式.......................................................................22

Regulatory Notices...................................................................................................... 23

技嘉產品台灣地區保固共同條款....................................................................... 25

技嘉科技全球服務網............................................................................................. 26

1-1 主機板配置圖

第一章產品介紹

- 4 -

KB_MS CPU_FAN

SYS_FAN1

LGA1200

ATX

H510M S2H V2

F_AUDIO

COM LED_C

AUDIO

BAT

ATX_12V_2X4

Intel®B560

R_U32

CODEC

CLR_CMOS

M_BIOS

DVI

USB_LAN

PCIEX16

80 60

PCIEX1_2

PCIEX1_1

iTE®

Super I/O

GbE LAN

Chip

F_USB1 F_PANEL

SPI_TPM

F_U32

DDR4_2

DDR4_1

M2P_SB

0 1

2 3

SATA3

R_USB20

DP_HDMI

F_USB2 溫度感測點

SYS_FAN2

USB 2.0 Hub

1-2 清點配件

5H510M S2H V2主機板- 1片

5使用手冊- 1本

5SATA 排線- 2條

5後方I/O裝置鐵片- 1個

* 上述附帶配件僅供參考，實際配件請以實物為準，技嘉科技保留修改之權利。

- 5 -

- 6 -

2-1 安裝前的注意須知

主機板是由許多精密的積體電路及其他元件所構成，這些積體電路很容易因靜電影響

而損壞。所以在安裝前請先詳閱此使用手冊並做好下列準備：

•安裝前請確認所使用的機殼尺寸與主機板相符。

•安裝前請勿任意撕毀主機板上的序號及代理商保固貼紙等，否則會影響到產品保

固期限的認定標準。

•要安裝或移除主機板以及其他硬體設備之前請務必先關閉電源，並且將電源線自

插座中拔除。

•安裝其他硬體設備至主機板內的插座時，請確認接頭和插座已緊密結合。

•拿取主機板時請儘量不要觸碰金屬接線部份以避免線路發生短路。

•拿取主機板、中央處理器(CPU)或記憶體模組時，最好戴上防靜電手環。若無防靜電

手環，請確保雙手乾燥，並先碰觸金屬物以消除靜電。

•主機板在未安裝之前，請先置放在防靜電墊或防靜電袋內。

•當您要連接或拔除主機板電源插座上的插頭時，請確認電源供應器是關閉的。

•在開啟電源前請確定電源供應器的電壓值是設定在所在區域的電壓標準值。

•在開啟電源前請確定所有硬體設備的排線及電源線都已正確地連接。

•請勿讓螺絲接觸到主機板上的線路或零件，避免造成主機板損壞或故障。

•請確定沒有遺留螺絲或金屬製品在主機板上或電腦機殼內。

•請勿將電腦主機放置在不平穩處。

•請勿將電腦主機放置在溫度過高或潮濕的環境中。

•在安裝時若開啟電源可能會造成主機板、其他設備或您自己本身的傷害。

•如果您對執行安裝不熟悉，或使用本產品發生任何技術性問題時，請洽詢專業的

技術人員。

•使用轉接器、延長線或電線時，請查閱其安裝及接地相關說明。

第二章硬體安裝

2-2 產品規格

中央處理器

(CPU)

LGA1200插槽，支援：

- 第十一代 Intel®Core™i9處理器 / Intel®Core™i7處理器 /

Intel®Core™i5處理器

- 第十代 Intel®Core™i9處理器 / Intel®Core™i7處理器 /

Intel®Core™i5處理器 / Intel®Core™i3處理器 / Intel®Pentium®處理器 /

Intel®Celeron®處理器

(請至技嘉網站查詢有關支援的處理器列表)

L3快取記憶體取決於CPU

晶片組 Intel®B560高速晶片組

記憶體 第十一代 Intel®Core™i9/i7/i5處理器：

- 支援DDR4 3200/3000/2933/2666/2400/2133 MT/s

第十代 Intel®Core™i9/i7處理器：

- 支援DDR4 2933/2666/2400/2133 MT/s

第十代 Intel®Core™i5/i3/Pentium®/Celeron®處理器：

- 支援DDR4 2666/2400/2133 MT/s

2個DDR4 DIMM插槽，最高支援到64 GB (單一插槽支援32 GB容量)

支援雙通道記憶體技術

支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)

支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體

支援Extreme Memory Prole (XMP)記憶體

(請至技嘉網站查詢有關支援的記憶體模組速度及列表)

顯示功能 內建於有顯示功能的處理器-支援Intel®HD Graphics：

- 1個DVI-D插座，可支援至最高1920x1200@60 Hz的解析度

* 此DVI-D插座不支援轉接為D-Sub的功能。

- 1個HDMI插座，可支援至最高4096x2160@30 Hz的解析度

* 支援HDMI 1.4版本及HDCP 2.3。

- 1個DisplayPort插座，可支援至最高4096x2304@60 Hz的解析度

* 支援DisplayPort 1.2版本及HDCP 2.3。

最多可支援雙螢幕同時輸出

(顯示功能所支援的規格將因使用的CPU而有差異。)

音效 內建Realtek®音效晶片

支援High Denition Audio

支援2/4/5.1/7.1聲道

* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請

進入音效軟體設定。

網路 內建Realtek®GbE 網路晶片(1 Gbps/100 Mbps)

擴充槽 1個PCI Express x16插槽，支援x16運作規格

(PCI Express x16插槽支援PCI Express 4.0)(註)

2個PCI Express x1插槽

(PCI Express x1插槽皆支援PCI Express 3.0)

(註) 只有第十一代處理器支援此功能。

- 7 -

儲存裝置介面 內建於晶片組：

- 1個M.2插座(支援Socket 3，M key，type 2260/2280 SATA 及PCIe 3.0 x4/

x2 SSD)

* 由於PCIEX1_1插槽與M.2插座共享頻寬，所以當PCIEX1_1插槽安裝擴充卡

時，M.2插座支援最高至PCIe 3.0 x2 SSD。

- 4個SATA 6Gb/s插座

* M.2/SATA插座安裝注意事項，請參考「2-7 插座及跳線介紹」章節說明。

USB 內建於晶片組：

- 4個USB 3.2 Gen 1連接埠(2個在後方面板，2個需經由排線從主機板

內USB插座接出)

內建於晶片組+USB 2.0 Hub：

- 8個USB 2.0/1.1連接埠(4個在後方面板，4個需經由排線從主機板內

USB插座接出)

內接插座 1個24-pin ATX主電源插座

1個8-pin ATX 12V電源插座

1個CPU風扇插座

2個系統風扇插座

1個RGB LED燈條電源插座

1個M.2 Socket 3插座

4個SATA 6Gb/s插座

1個前端控制面板插座

1個前端音源插座

1個USB 3.2 Gen 1插座

2個USB 2.0/1.1插座

1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)

1個串列埠插座

1個清除CMOS資料針腳

後方面板裝置

連接插座

1個PS/2鍵盤插座

1個PS/2滑鼠插座

1個DVI-D插座

1個DisplayPort插座

1個HDMI插座

2個USB 3.2 Gen 1連接埠

4個USB 2.0/1.1連接埠

1個RJ-45埠

3個音源接頭

I/O控制器 內建iTE®I/O 控制晶片

硬體監控 電壓偵測

溫度偵測

風扇轉速偵測

過溫警告

風扇故障警告

智慧風扇控制

* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。

- 8 -

BIOS 1個256 Mbit ﬂash

使用經授權AMI UEFI BIOS

PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

附加工具程式 支援APP Center

* APP Center 支援的程式會因不同主機板而有所差異；各程式所支援的功能

也會依主機板的規格而不同。

- @BIOS

- Ambient LED

- EasyTune

- Smart Backup

- System Information Viewer

支援Q-Flash

支援Xpress Install

附贈軟體 Norton®Internet Security (OEM版本)

LAN bandwidth management software

作業系統 支援Windows 11 64-bit

支援Windows 10 64-bit

規格 Micro ATX規格；24.4公分x 21.0公分

* 產品規格或相關資訊技嘉保留修改之權利，有任何修改或變更時，恕不另行通知。

- 9 -

&請至技嘉網站查詢處理器、記憶體模組、SSD及M.2設備支援列表。

https://www.gigabyte.com/tw/Motherboard/H510M-S2H-V2-rev-10?m=dl#support-dl

&請至技嘉網站「服務/支援\工具程式」頁面下載最新的工具程式。

https://www.gigabyte.com/tw/Support/Utility/Motherboard?m=ut

2-3 安裝中央處理器

2-4 安裝記憶體模組

在開始安裝記憶體模組前，請注意以下的訊息：

•請確認所使用的記憶體模組規格是在此主機板的支援範圍，建議您使用相同容量、廠

牌、速度、顆粒的記憶體模組。

(請至技嘉網站查詢有關支援的記憶體模組速度及列表)

•在安裝記憶體模組之前，請務必將電源關閉，以免造成毀損。

•記憶體模組有防呆設計，若插入的方向錯誤，記憶體模組就無法安裝，此時請立刻更

改插入方向。

雙通道記憶體技術

此主機板配置2個記憶體模組插槽並支援雙通道記憶體技術(Dual Channel Technology)。安裝記憶

體模組後，BIOS會自動偵測記憶體的規格及其容量。當使用雙通道記憶體時，記憶體匯流排的頻

寬會增加為原來的兩倍。

在開始安裝中央處理器(CPU)前，請注意以下的訊息：

•請確認所使用的CPU是在此主機板的支援範圍。

(請至技嘉網站查詢有關支援的CPU列表)

•安裝CPU之前，請務必將電源關閉，以免造成毀損。

•請確認CPU的第一腳位置，若方向錯誤，CPU會無法放入CPU插槽內(或是確認CPU兩側

的凹角位置及CPU插槽上的凸角位置)。

•請在CPU表面塗抹散熱膏。

•在CPU散熱風扇未安裝完成前，切勿啟動電腦，否則過熱會導致CPU的毀損。

•請依據您的CPU規格來設定頻率，我們不建議您將系統速度設定超過硬體之標準範圍，

因為這些設定對於週邊設備而言並非標準規格。如果您要將系統速度設定超出標準規

格，請評估您的硬體規格，例如：CPU、顯示卡、記憶體、硬碟等來設定。

安裝中央處理器(CPU)

請確認主機板上的CPU插槽凸角位置及CPU的凹角位置。

在安裝CPU前請勿先移除保護蓋，此保護蓋會在安裝完CPU且扣回拉桿時自動脫落。

CPU三角形標示為第一腳位置

凹角凹角

LGA1200 CPU

凸角

LGA1200 CPU插槽

插槽上的缺角為第一腳位置

- 10 -

&請至技嘉網站查詢更詳盡的硬體安裝說明。

http://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw
