Gewiss GW 10 716 Manual de usuario
GW 10 716 GW 12 716
GW 12 718
GW 14 716

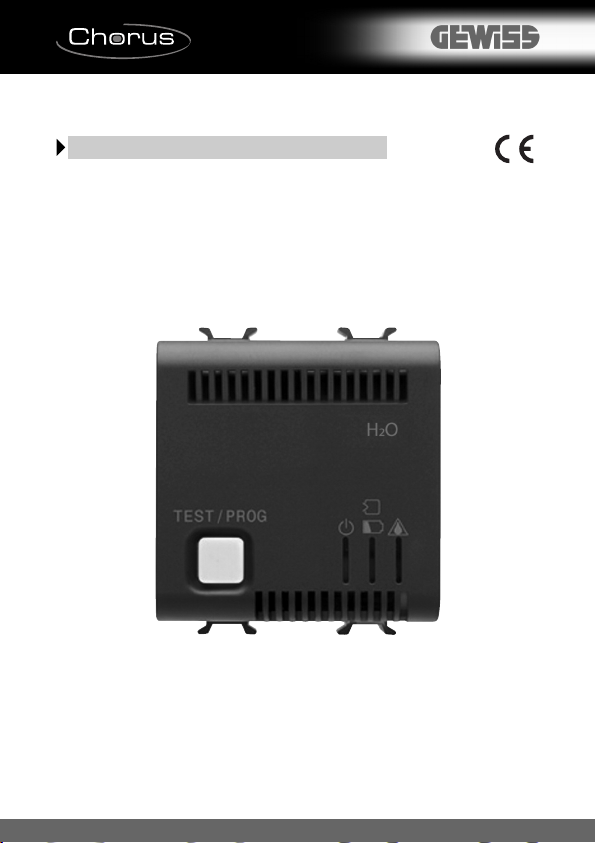

Rivelatore di acqua (H2O) + sensore RF
Water (H2O) detector + RF Sensor
Détecteur d’eau (H2O) + Capteur RF
Detector de agua (H2O) + Sensor RF
Wassermelder (H20) + Funksensor
2
• Ci congratuliamo con ei per la scelta di prodotti Gewiss.
I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali
di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• 'installatore è pregato di consegnare questo libretto all'utilizzatore finale invitandolo a
prendere conoscenza di quanto contenuto.
• eggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni
sulle modalità di funzionamento, di installazione, di manutenzione ordinaria e
straordinaria.
• Il costruttore non è responsabile di danni a persone, animali o cose provocati da usi del
rivelatore diversi da quelli indicati nelle seguenti istruzioni.
• Il costruttore non è responsabile in caso di vendita del prodotto in confezioni non
originali. Assicurarsi dell’integrità del prodotto subito dopo averlo tolto dalla propria
confezione.
• All’atto dell’installazione ed ogni qualvolta si intervenga sui collegamenti assicurarsi che
sia stata tolta la tensione di rete.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a
quelli della rete di distribuzione.
• Collegare il rivelatore come indicato negli schemi di pag. 9.
• I prodotti del programma Chorus devono essere installati conformemente a quanto
previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in
ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la
penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori
servizio, rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza
tecnica GEWISS.
Attenzione - Importante
I
T
A
L
I
A
O
INDICE
3
GE ERALITÀ
- Funzioni ................................................................................................................. 4
ISTRUZIO I D’I STALLAZIO E
- Caratteristiche rivelatore ........................................................................................ 5
- Caratteristiche sensore RF ...................................................................................... 6
- Descrizione morsetti ............................................................................................... 8
- Schemi di collegamento ......................................................................................... 9
- Montaggio rivelatore ............................................................................................... 10
- Montaggio sensore.................................................................................................. 11
ISTRUZIO I D’IMPIEGO
- Descrizione comandi .............................................................................................. 12
- Segnalazioni luminose ............................................................................................ 13
- Modalità di funzionamento e segnalazioni ............................................................... 15
- Prescrizioni per un corretto impiego........................................................................ 18
- Consigli sul posizionamento .................................................................................... 18
- Esempi di trasmissione del segnale......................................................................... 19
- Area di copertura..................................................................................................... 20
GENERALITÀ
4
Funzioni
Il sistema di rivelazione presenza acqua è composto da un rivelatore da incasso e da un
sensore da parete in radiofrequenza funzionante alla frequenza di 868 MHz.
Il sensore d’acqua rivela la presenza di acqua mediante il funzionamento a ultrasuoni.
Questa tecnologia esclude l’ossidazione dei contatti dovuta all’umidità e quindi evita
interventi intempestivi.
Il sistema antiallagamento della serie Chorus per applicazione domestica consente:
• di gestire uno o più sensori di acqua attraverso un collegamento RF.
• attraverso l'installazione di sensori di rilevare l'acqua presente.
• di azionare, mediante un relè interno, un’elettrovalvola a riarmo manuale per
intercettare l’erogazione dell'acqua al punto di fornitura.
• di segnalare l’allarme mediante un avvisatore acustico e un indicazione luminosa.
I
T
A
L
I
A
O
ISTRUZIONI D’INSTALLAZIONE
5
Caratteristiche rivelatore d'acqua
Il rivelatore è dotato di un sistema RF per la ricezione dei segnali trasmessi dei sensori.
Sulla parte frontale presenta un pulsante di programmazione, 3 led di indicazione ed un
buzzer per le segnalazioni acustiche.
Relé in uscita con contatti di tipo ermetico per il comando di elettrovalvola, (o altro carico
elettrico es. pompa).
DATI TEC ICI
• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Allarme acustico avvisatore acustico piezoelettrico per allarme 70dB a 1 m
• Uscita relé un contatto in commutazione
2NA/1NC, 5A(AC1)/3A(AC15) - 250V ac
• Temperatura in esercizio da +5°C a +40°C
• Umidità relativa ambiente +30÷90% senza condensa
• Fissaggio ad incasso su supporto Chorus
• Dimensioni 2 moduli Chorus
RIFERIME TI ORMATIVI
• EN 60065, EN 55014-1; EN 55014-2.
ISTRUZIONI D’INSTALLAZIONE
6
Il sensore dispone di un:
•Pulsante: viene utilizzato durante la fase di acquisizione dei sensori da parte del
rivelatore (PROGRAMMAZIONE), durante la fase di verifica funzionamento (TEST) oppure
per cancellare eventuali allarmi.
Durante la fase TEST la pressione del tasto sul sensore deve essere rapida, mentre
durante la fase PROGRAMMAZIONE è necessario mantenere premuto il tasto per almeno
5 secondi.
•Led: indica lo stato di funzionamento e rimane acceso per qualche istante durante le
trasmissioni di A ARME A AGAMENTO e PRESENZA SENSORE; lampeggiante per le
segnalazioni di BATTERIA SCARICA
’alimentazione è realizzata con una batteria a 9V (non inclusa nella confezione) con una
durata di circa 1 anno.
Per ottimizzare l’autonomia del sensore, l’operazione di ricerca presenza liquidi e
l’immediata trasmissione del segnale di allarme al rivelatore viene effettuata ad intervalli di
2 minuti. Nel caso peggiore quindi l’allarme viene generato al massimo dopo 2 minuti
dall'istante in cui il sensore rileva la presenza di liquidi.
Il sensore invia al rivelatore le seguenti informazioni relative al suo stato:
•Allarme: durante questa trasmissione si accende il led sul sensore per qualche istante.
•Presenza sensore + sensore guasto o batteria scarica: queste informazioni vengono
trasmesse al ricevitore ogni 12 ore.
Caratteristiche sensore RF
I
T
A
L
I
A
O
ISTRUZIONI D’INSTALLAZIONE
7
•Dimensioni sensore 74x88x45,5 mm (BxHxP)
•Frequenza di trasmissione 868 MHz
•Portata in campo libero 50 mt
•Alimentazione batteria 9V
Caratteristiche sensore RF
Pulsante
(azionabile dall’alto) LED
Vano batteria
Sensori
ISTRUZIONI D’INSTALLAZIONE
8
Descrizione morsetti rivelatore d'acqua
LN1234
AContatto privo di potenziale da utilizzarsi per il comando di una elettrovalvola a
riarmo manuale (NA oppure NC).
BContatto NA supplementare per funzione di segnalazione locale e/o remota.
Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo
di alimentazione 230V ac - 12V dc (GW 10 719, GW 12 719 e GW 14 719).
'installazione ed il collegamento elettrico dei dispositivi e delle apparecchiature devono essere
eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non
si assume alcuna responsabilità per quanto concerne l’impiego di prodotti che debbano
seguire particolari norme di ambiente e/o installazione, il cui onere resta di competenza ed a
carico dell’installatore. Gli esempi riportati nella presente documentazione sono di principio;
per le operazioni di collegamento attenersi scrupolosamente alle leggi e norme vigenti.
Attenzione: Prima di effettuare l’installazione del prodotto, disattivare la tensione di rete.
2 A/1 C, 5A(AC1)/3A(AC15) - 250V ac
L (+) 12V ac/dc
(-)
2
1
3
4
A
B
I
T
A
L
I
A
O
ISTRUZIONI D’INSTALLAZIONE
9
Schemi di collegamento
LN1234
LN1234
L
12V dc
N
1 2 3
LN1234
5 4
+–
Con elettrovalvola .C.
Alimentazione del rivelatore e dell’elettrovalvola a 12V.
OTA: il modulo di alimentazione GW 10-12-14 719
è adatto per alimentare solo il rivelatore e non
l'elettrovalvola.
Con elettrovalvola .A.
Alimentazione del rivelatore e dell’elettrovalvola a 12V.
OTA: il modulo di alimentazione GW 10-12-14 719
è adatto per alimentare solo il rivelatore e non
l'elettrovalvola.
Valvola tipo C
Valvola
tipo A
Remotizzatore
(es. GW90821)
Valvola tipo A
12V ac/dc
12V ac/dc
Alimentazione del rivelatore e dell’elettrovalvola a 230V.
ISTRUZIONI D’INSTALLAZIONE
10
Montaggio rivelatore
Il rivelatore va installato su supporti Chorus (minimo 2 moduli) e completato con placche di
finitura (ONE, UX o ART).
