Gewiss Chorus Series Manual de usuario
GW 10 712 GW 12 712 GW 14 712
Rivelatore di gas metano (CH4)
Methane gas (CH4) detector
Détecteur du gaz méthane (CH4)
Detector de gas metano (CH4)
Gasdetektor für Methan (CH4)
Detector de gaz metan (
CH4
)
CHORUS
2
• Ci congratuliamo con ei per la scelta di prodotti Gewiss.
I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali
di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• 'installatore è pregato di consegnare questo libretto debitamente compilato
all'utilizzatore finale invitandolo a prendere conoscenza di quanto contenuto.
• eggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni
sulle modalità di funzionamento, di installazione, di manutenzione ordinaria e
straordinaria e per la messa fuori servizio del rivelatore allo scadere del periodo di
funzionamento garantito dal costruttore.
• Il costruttore non è responsabile di danni a persone, animali o cose provocati da usi del
rivelatore diversi da quelli indicati nelle seguenti istruzioni.
• Il costruttore non è responsabile in caso di vendita del prodotto in confezioni non
originali. Assicurarsi dell’integrità del prodotto subito dopo averlo tolto dalla propria
confezione.
• All’atto dell’installazione ed ogni qualvolta si intervenga sui collegamenti assicurarsi che
sia stata tolta la tensione di rete.
• Questo apparecchio funziona solo in presenza di tensione di rete. Nel caso di mancanza
di tensione di rete oppure all'atto dell'installazione un dispositivo ritarda di circa 1
minuto il funzionamento del rivelatore allo scopo di permettere una stabilizzazione dei
componenti elettronici (vedi funzionamento pag. 12).
• Il sensore raggiunge il pieno regime dopo 10 giorni dall’alimentazione.
• Assicurarsi che il rivelatore sia adatto al gas che deve rivelare.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a
quelli della rete di distribuzione.
• Collegare il rivelatore come indicato negli schemi di pag. 9.
• I prodotti del programma Chorus devono essere installati conformemente a quanto
previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in
ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la
penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori
servizio, rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza
tecnica GEWISS.
Attenzione - Importante
I
T
A
L
I
A
N
O
INDICE
3
GENE ALITÀ
- Funzioni ................................................................................................................. 4
IST UZIONE D’INSTALLAZIONE
- Caratteristiche tecniche .......................................................................................... 5
- ogica applicativa .................................................................................................. 6
- Descrizione morsetti ............................................................................................... 8
- Schemi di collegamento ......................................................................................... 9
- Montaggio............................................................................................................... 10
IST UZIONI D’IMPIEGO
- Descrizione comandi .............................................................................................. 11
- Funzionamento ....................................................................................................... 12
- Test di funzionamento ............................................................................................. 14
- Prescrizioni per un corretto impiego........................................................................ 14
GENERALITÀ
4
Funzioni
I rivelatori elettronici di gas della serie Chorus per applicazione domestica consentono:
• di rivelare la presenza di gas combustibile.
• di azionare, mediante un relè interno, un’elettrovalvola a riarmo manuale per
intercettare l’erogazione del gas alla sorgente.
• di segnalare l’allarme mediante un avvisatore acustico e luminoso.
I
T
A
L
I
A
N
O
ISTRUZIONI D’INSTALLAZIONE
5
Caratteristiche tecniche
Rivelatore di gas con sensore* semiconduttore al biossido di stagno.
Segnalazione acustico/luminosa di allarme.
Relé in uscita con contatti di tipo ermetico per il comando di elettrovalvola intercettazione gas.
DATI TECNICI
• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Soglia di allarme 9% IE (limite inferiore di esplosività)
• Allarme acustico avvisatore acustico piezoelettrico per allarme 85dB a 1 m
• Uscita relé un contatto in commutazione
1 NA/NC, 10A (NA) / 3A (NC) - 250V ac
• Temperatura in esercizio da +5°C a +40°C
• Umidità relativa ambiente +30÷90% senza condensa
• Fissaggio ad incasso su supporto Chorus
• Dimensioni 2 moduli Chorus
• Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.
IFE IMENTI NO MATIVI
• EN 50081-1; EN 50082-1; CEI 216-8
* Raggiunge il pieno regime dopo 10 giorni dall’alimentazione.
ISTRUZIONI D’INSTALLAZIONE
6

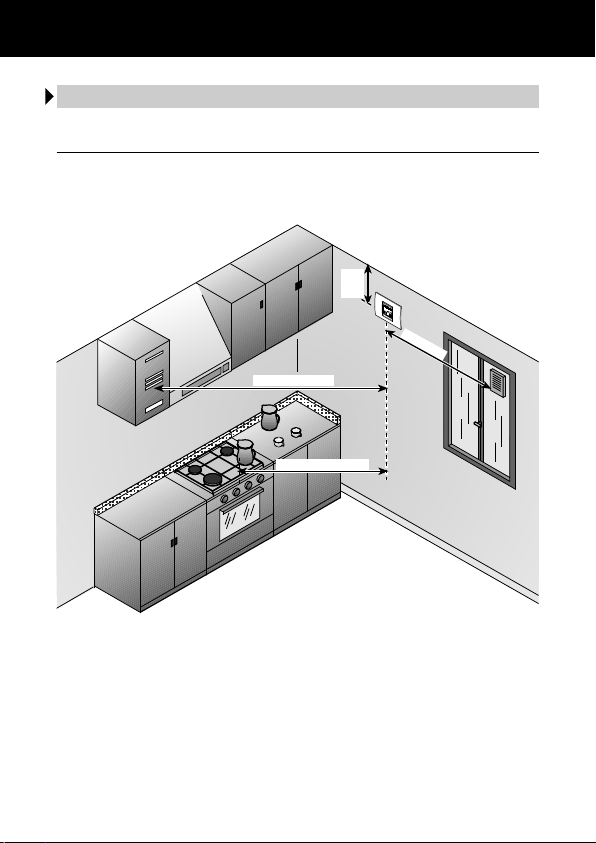

CONSIGLI SUL POSIZIONAMENTO
Installare i rivelatori di gas Metano (CH4) a 30 cm max dal soffitto e da 1 a 4 metri dagli ap-
parecchi a gas.
Logica applicativa
max
30 cm
min. 1 m - max 4 m
min.1,5 m
min. 1 m - max 4 m
I
T
A
L
I
A
N
O
ISTRUZIONI D’INSTALLAZIONE
7
Attenzione ! Non installare i rivelatori vicino ad apparecchi di cottura, lavelli, prese d’a-
ria, dispositivi di riscaldamento e condizionamento, finestre e dispositivi di ventilazione e
dovunque le condizioni ambientali ne possano compromettere il buon funzionamento.
Logica applicativa
L’INSTALLAZIONE DEL IVEVATO E DI GAS NON ESONE A DALL’OSSE VANZA DI TUT-
TE LE EGOLE IGUA DANTI LE CA ATTE ISTICHE, L’INSTALLAZIONE E L’USO DEGLI
APPA ECCHI A GAS, LA VENTILAZIONE DEI LOCALI E LO SCA ICO DEI P ODOTTI DEL-
LA COMBUSTIONE P ESC ITTI DALLE NO ME UNI ATTUATIVE DELL’A T. 3 DELLA
LEGGE 1083/71 E DALLE DISPOSIZIONI DI LEGGE VIGENTI NEL PAESE INTE ESSATO.
Caldaia
Elettrovalvola
CH4
ISTRUZIONI D’INSTALLAZIONE
8
Descrizione morsetti
LN1234
Contatto privo di potenziale da utilizzarsi per l’interruzione del flusso del gas attraverso una
elettrovalvola a riarmo manuale (NA oppure NC).
Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo
di alimentazione 230V ac - 12V dc (GW 10-12-14719)
'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere
eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non
si assume alcuna responsabilità per quanto concerne l’impiego di prodotti che debbano
seguire particolari norme di ambiente e/o installazione, il cui onere resta di competenza ed a
carico dell’installatore. Gli esempi riportati nella presente documentazione sono di principio;
per le operazioni di collegamento attenersi scrupolosamente alle leggi e norme vigenti.
Attenzione: Prima di effettuare l’installazione del prodotto, disattivare la tensione di rete.
Contatto NA supplementare per funzione di segnalazione locale e/o remota.
1 NA/NC, 10A (NA) / 3A (NC) - 250V ac
L (+) 12V ac/dc
N (-)
2
1
3
4
I
T
A
L
I
A
N
O
ISTRUZIONI D’INSTALLAZIONE
9
Schemi di collegamento
LN1234
LN1234
L
12V dc
N
1 2 3
LN1234
5 4
+–
Alimentazione del rivelatore e dell’elettrovalvola a 12V
Alimentazione del rivelatore e dell’elettrovalvola a 12V
Valvola tipo NC
Valvola tipo NA
GW 30 522
Valvola tipo NA
12V ac/dc
12V ac/dc
Alimentazione del rivelatore e dell’elettrovalvola a 230V
ISTRUZIONI D’INSTALLAZIONE
10
Montaggio
Ad installazione compiuta l'installatore avrà cura di applicare l'etichetta prestampata
contenuta nella confezione sul rivelatore come indicato in figura, sulla quale é indicata la
data raccomandata di sostituzione del rivelatore stesso.
Il rivelatore installato ha una durata di 5 anni dal momento in cui viene alimentato.
2007
2008
2009
2010
2011
2012
2013
2014
2015
2016
2017
