1. INTRODUCCIÓN

Gracias por haber elegido esta máquina Garland.

Estamos seguros de que usted apreciará la calidad

y prestaciones de esta máquina, que le facilitará su

tarea por un largo periodo de tiempo. Recuerde que

esta máquina dispone de la más amplia y experta

red de asistencia técnica a la que usted puede acudir

para el mantenimiento de su máquina, resolución de

problemas y compra de recambios y/o accesorios.

¡Atención! Lea todas las advertencias de

seguridad y todas las instrucciones. La

no observación de todas las advertencias e

instrucciones relacionadas a continuación puede dar

como resultado fuego y/o una lesión seria. Antes de usar

esta máquina lea atentamente la información indicada

en este manual sobre las técnicas de puesta en marcha

seguras y correctas.

Escariﬁque sólo praderas de césped. No utilice

esta máquina para otros ﬁnes no previstos. Por

ejemplo: no utilice esta máquina para escardar, barrer

o lijar cualquier tipo de superﬁcie. La utilización de

esta máquina para operaciones diferentes de las

previstas puede provocar situaciones peligrosas.

Guarde todas las advertencias y todas las

instrucciones para una referencia futura. Si vende

esta máquina en un futuro recuerde entregar este

manual al nuevo propietario.

La expresión “máquina” en las advertencias se reﬁere

a esta máquina eléctrica conectada a la red.

La expresión “interruptor en posición abierto” signiﬁca

que el interruptor está desconectado e “Interruptor

Ref.:GESSCAR322EV21M0521V1

FECHA PUBLICACIÓN: 19/05/2021

FECHA REVISIÓN: 21/05/2021

MANUAL ORIGINAL

Español Español

3/112

en posición Cerrado” signiﬁca que el interruptor está

conectado.

Recuerde que el usuario es responsable de los

accidentes y daños causados a si mismo, a terceras

personas y a las cosas.

El fabricante no será en ningún caso responsable de los

daños provocados por un uso indebido o incorrecto de

esta máquina.

2. NORMAS Y PRECAUCIONES DE

SEGURIDAD

Para evitar la manipulación incorrecta de esta

máquina lea todas las instrucciones de este manual

antes de usarla por primera vez. Toda la información

incluida en éste manual es relevante para su seguridad

personal y la de las personas, animales y cosas que se

encuentren a su alrededor. Si tiene alguna duda respecto

a la información incluida en este manual pregunte a un

profesional o diríjase al punto de venta donde adquirió

esta máquina para resolverla.

La siguiente lista de peligros y precauciones incluye las

situaciones más probables que pueden ocurrir durante

el uso de esta máquina. Si se encuentra en con una

situación no descrita en este manual utilice el sentido

común para utilizar la máquina de la manera más segura

posible o, si usted ve peligro, no utilice la máquina.

2.1. USUARIOS

Esta máquina ha sido diseñada para ser manipulada por

usuarios mayores de edad y que hayan leído y entendido

estas instrucciones.

¡Atención! No permita que personas menores de

edad utilicen esta máquina.

¡Atención! No permita que personas que no entiendan

estas instrucciones utilicen esta máquina.

Antes de usar esta máquina familiarícese con la misma

asegurando que usted conoce perfectamente donde

están todos los controles, los dispositivos de seguridad

y la manera en que se debe de utilizar. Si usted es un

usuario inexperto le recomendamos que ejecute una

práctica mínima realizando trabajos sencillos y, si es

posible, en compañía de una persona con experiencia.

¡Atención! Sólo preste esta máquina a personas que

estén familiarizadas con éste tipo de máquina y conozcan

como utilizarla. Siempre preste junto con la máquina

el manual de instrucciones para que el usuario lo lea

detenidamente y lo comprenda.

Esta máquina es peligrosa en manos de usuarios no

entrenados.

2.2. SEGURIDAD PERSONAL

Esté alerta, vigile lo que está haciendo y use el sentido

común cuando maneje esta máquina.

No use esta máquina cuando esté cansado o bajo

la inﬂuencia de drogas, alcohol o medicamentos. Un

momento de distracción mientras maneja esta máquina

puede causar un daño personal serio.

Nunca utilice esta máquina sin los elementos de

seguridad.

No modiﬁque los controles de esta máquina.

Español

4/112

Evite un arranque accidental de la máquina. Asegúrese

de que el interruptor está en posición “abierto” antes

coger o transportar esta máquina. Transportar máquinas

eléctricas con el dedo sobre el interruptor en posición

“cerrado” puede poner en riesgo su seguridad y producir

accidentes.

Retire todas las llaves o herramientas de mano

de la máquina y de la zona de trabajo antes de

arrancar esta máquina. Una llave o herramienta dejada

cerca de la máquina puede ser tocada por una parte

de la máquina en movimiento y proyectarse causando

daños personales.

No se sobrepase. Mantenga los pies bien asentados en el

suelo y conserve el equilibrio en todo momento. No utilice

esta máquina en pendientes superiores a 15º. Escariﬁcar

en montículos puede ser peligroso.

Esté atento cuando camine por pendientes o hierba

mojada. Tenga especial cuidado cuando cambie de

dirección en una pendiente.

Nunca escariﬁque con el escariﬁcador marcha atrás o

tirando de él. Esté atento cuando de marcha atrás o tire

del escariﬁcador hacia usted.

Vista adecuadamente. No utilice esta máquina descalzo

o con sandalias. Siempre utilice calzado resistente y

pantalones largos.

No meta las manos o pies debajo del escariﬁcador.

Mantenga todas las partes del cuerpo alejadas de la

cuchilla cuando la máquina está funcionando. Antes de

arrancar el escariﬁcador, asegúrese de que la cuchilla no

esté en contacto con ningún objeto.

Sujete el escariﬁcador con sus dos manos en el manillar

y coloque siempre su cuerpo por detrás del escariﬁcador.

Mantenga todas las partes del cuerpo alejadas de

las piezas en movimiento cuando la máquina esté

funcionando. Antes de arrancar la máquina, asegúrese

de que el elemento de corte no esté en contacto con

ningún objeto. Un momento de descuido durante el

funcionamiento de la máquina puede provocar que

su vestido u otra parte del cuerpo sea cortado por el

elemento de corte de la herramienta.

Si la máquina vibra anormalmente pare el motor e

inspeccione la máquina buscando la posible causa y

repárela. Si no encuentra la razón lleve su máquina a su

servicio técnico.

Esté seguro de que la máquina está apagada cuando

realice labores de limpieza de restos de material.

Almacene las herramientas eléctricas inactivas fuera del

alcance de los niños.

2.3. SEGURIDAD DEL ÁREA DE TRABAJO

Mantenga el área de trabajo limpia y trabaje con buena

iluminación. Las áreas desordenadas y oscuras provocan

accidentes.

Inspeccione el área de trabajo y elimine todas las piedras,

maderas, cables, y objetos extraños.

No maneje esta máquina en atmósferas explosivas así

como en presencia de líquidos inﬂamables, gases y

polvo. Las máquinas eléctricas crean chispas que pueden

encender el polvo o los humos.

Español Español

5/112

Mantenga alejados a los niños y curiosos mientras

maneja esta máquina. Las distracciones pueden causarle

la pérdida de control. Vigile que no entren en su área de

trabajo niños, personas o animales.

No utilice esta máquina por la noche, con niebla o

con una visibilidad reducida que no le permita ver con

claridad la zona de trabajo.

2.4. SEGURIDAD ELÉCTRICA

La clavija eléctrica de esta máquina debe coincidir con

la base de la toma de corriente. No modiﬁcar nunca

la clavija de ninguna manera. Clavijas no modiﬁcadas

y bases coincidentes reducirán el riego de choque

eléctrico.

Evite el contacto del cuerpo con superﬁcies puestas a

tierra como tuberías, radiadores, cocinas eléctricas y

refrigeradores. Hay un riesgo aumentado de choque

eléctrico si su cuerpo está puesto a tierra.

No exponga esta máquina a la lluvia o a

condiciones de humedad. El agua que entre en

ellas aumentará el riesgo de choque eléctrico.

No abuse del cable. No usar el cable para llevar, levantar

o desenchufar la máquina. Mantenga el cable lejos del

calor, aceite, cantos vivos o piezas en movimiento. Los

cables dañados o enredados aumentan el riesgo de

choque eléctrico.

Nunca use esta máquina con el cable o la clavija

dañados. Antes de conectar la máquina compruebe la

clavija y el cable por si hay daños. Si descubre algún

daño envíe su máquina a un servicio técnico para la

reparación. Si el cable está dañado o roto, desenchufe

inmediatamente. Los cables dañados o enredados

aumentan el riesgo de choque eléctrico.

La sustitución de la clavija o del cable de alimentación

debe hacerla siempre el fabricante o su servicio de

asistencia técnica. Se recomienda conectar esta máquina

a un dispositivo diferencial residual cuya corriente de

disparo sea inferior o igual a 30mA.

Nunca utilice una base de conexión o un cable de

prolongación dañado, que no cumpla la normativa o los

requerimientos necesarios para esta máquina.

Cuando utilice un prolongador de cable asegúrese

que tiene una sección mínima de 2,5 mm2 y que es

adecuado para uso exterior. El uso de una prolongación

de cable adecuada para el uso en exterior reduce el

riesgo de choque eléctrico.

Coloque el cable prolongador de forma que no se

enganche en ramas u obstáculos y de manera que no

esté en la zona a trabajar. El cable prolongador debe

estar siempre detrás del operador.

Sujete siempre el cable prolongador en el gancho que

existe en la máquina.

Conecte este dispositivo sólo a corriente alterna

230V/50Hz.

No toque los cables y clavijas con las manos

mojadas.

Mantenga el cable eléctrico siempre alejado

de la herramienta de corte.

Español

6/112

No use esta máquina si el interruptor no cambia entre

“cerrado” y “abierto”. Cualquier máquina eléctrica que

no pueda controlarse con el interruptor es peligrosa y

debe repararse.

Siempre desconecte la clavija de la base de conexión

antes de realizar cualquier trabajo en esta máquina.

Solamente manipule esta máquina cuando esté

desconectada.

2.5. UTILIZACIÓN Y CUIDADOS DE ESTA

MÁQUINA

Escariﬁque sólo praderas de césped. No utilice esta

máquina para otros ﬁnes no previstos. Por ejemplo: no

utilice esta máquina para escardar, barrer o lijar cualquier

tipo de superﬁcie. La utilización de esta máquina para

operaciones diferentes de las previstas puede provocar

situaciones peligrosas.

Use esta máquina, accesorios, útiles, etc. de acuerdo

con estas instrucciones y de la manera prevista teniendo

en cuenta las condiciones de trabajo y el trabajo a

desarrollar. El uso de esta máquina para aplicaciones

diferentes de las previstas podrá causar una situación

de peligro.

El fabricante no será en ningún caso responsable de los

daños provocados por un uso indebido o incorrecto de

esta máquina.

No fuerce esta máquina. Utilice esta máquina para la

aplicación correcta. La utilización de la máquina correcta

para el tipo de trabajo a realizar le permitirá trabajar

mejor y más seguro.

No corra con el escariﬁcador. Camine a la velocidad

adecuada que permita al escariﬁcador realizar su labor.

No use esta máquina si el interruptor no cambia entre

“cerrado” y “abierto”. Cualquier máquina eléctrica que

no pueda controlarse con el interruptor es peligrosa y

debe repararse.

Mantenga esta máquina. Compruebe que las partes

móviles no estén desalineadas o trabadas, que no hay

piezas rotas u otras condiciones que puedan afectar

el funcionamiento esta máquina. Siempre que esta

máquina esté dañada repárela antes de su uso. Muchos

accidentes son causados por máquinas pobremente

mantenidas.

Mantenga las empuñaduras de esta máquina secas

y limpias. Las empuñaduras grasientas o aceitadas

son deslizantes y provocan pérdida de control sobre la

máquina.

Apague y desconecte la máquina antes de efectuar

cualquier ajuste, limpieza, transporte (incluso si va

a cruzar por un área sin césped entre dos zonas de

trabajo), elevación, mantenimiento o de almacenar

esta máquina. Tales medidas preventivas de

seguridad reducen el riesgo de arrancar esta máquina

accidentalmente.

No incline la máquina con el motor en marcha.

2.6. SERVICIO

Haga revisar periódicamente su máquina por un servicio

de reparación cualiﬁcado usando solamente piezas de

recambio idénticas. Esto garantizará que la seguridad de

esta máquina eléctrica se mantiene.

Español Español

7/112

Los iconos en las etiquetas de advertencia que

aparecen en esta máquina y/o en el manual indican

información necesaria para la utilización segura de

esta máquina.

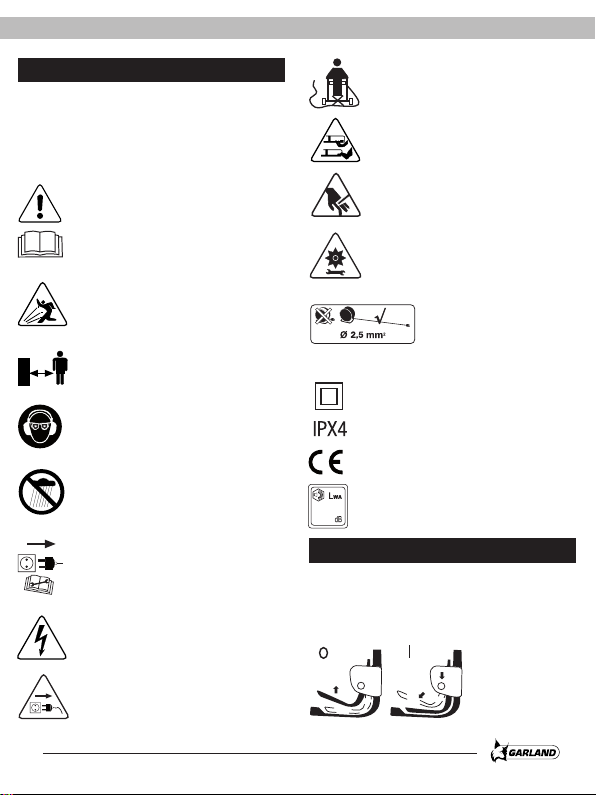

4. SÍMBOLOS EN LA MÁQUINA

A ﬁn de garantizar un uso y mantenimiento seguro

de esta máquina existen los siguientes símbolos en

la máquina.

3. ICONOS DE ADVERTENCIA

¡Atención peligro!.

Mantenga a las personas alejadas del

área de trabajo.

No utilice la máquina en condiciones

meteorológicas adversas. No exponga la

máquina a la lluvia.

¡Atención!: Peligro de proyección

de materiales. Tenga cuidado de no

proyectar materiales a las personas

cercanas.

Peligro de calambre.

Lea atentamente este manual antes de

poner la máquina en marcha.

Mantenga el cable eléctrico lejos de las

cuchillas de corte.

Desenchufe la máquina antes de realizar

cualquier operación en la máquina. Lea el

manual de instrucciones antes de realizar

cualquier operación en la máquina.

Apriete el boton

de seguridad y, sin

soltarlo, tire de la

barra interruptor.

Utilice en todo momento gafas de

seguridad o careta de protección y

protección auditiva.

¡Riesgo de lesiones! Retire todas las

llaves o herramientas de mano de la

máquina y de la zona de trabajo antes de

arrancar esta máquina.

Grado de protección.

Protección Clase II.

Cumple con las directivas CE.

Nivel de potencia sonora garantizado

Lwa, dB(A).

¡Atención!. Peligro de corte. No

introduzca las manos o los pies por

debajo del escariﬁcador.

¡Precaución! Desenchufe la máquina de

inmediato si el cable o el enchufe están

dañados.

¡Atención! Las cuchillas necesitan unos

instantes para detenerse completamente

tras apagar el motor.

Utilice alargadores del cable

de alimentación con una

sección mínima de 2,5 mm2,

no más de 25 m. y siempre

totalmente desenrollado.

STOP START

Español

8/112

5. DESCRIPCIÓN DE LA MÁQUINA

5.1. CONDICIONES DE UTILIZACIÓN

Escariﬁque sólo praderas de césped. No utilice esta máquina para otros ﬁnes no previstos. Por ejemplo: no utilice

esta máquina para escardar, barrer o lijar cualquier tipo de superﬁcie. La utilización de esta máquina para operaciones

diferentes de las previstas puede provocar situaciones peligrosas.

Utilice esta máquina en el exterior, en ambientes secos y temperaturas entre 5ºC y 45ºC.

El fabricante no será en ningún caso responsable de los daños provocados por un uso indebido o incorrecto de esta

máquina.

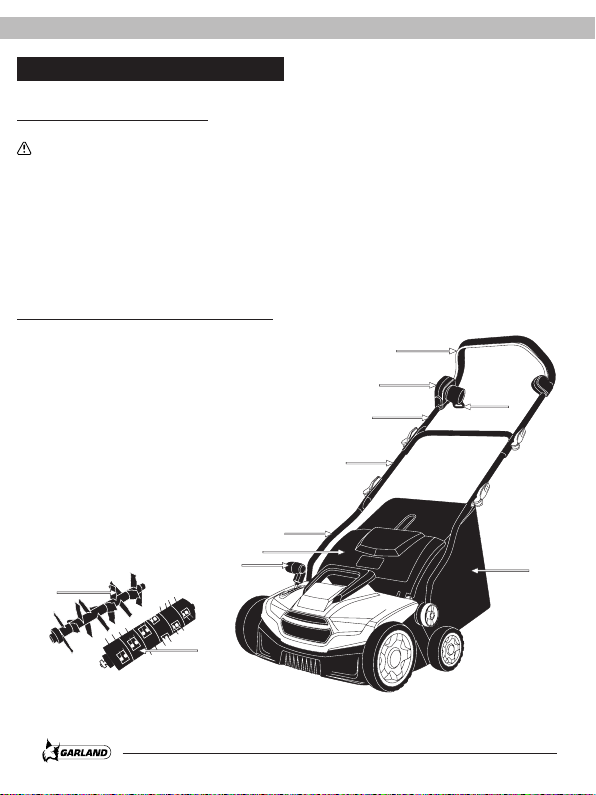

5.2. DESCRIPCIÓN DETALLADA DEL PRODUCTO

1. Barra Interruptor ON/OFF

2. Interruptor de seguridad

3. Saco

4. Gancho del cable

5. Manillar superior

6. Manillar intermedio

7. Manillar inferior

8. Palanca de ajuste de la altura de corte

9. Deﬂector

10. Rodillo escariﬁcador

11. Rodillo aireador

Las imágenes y dibujos representados en este manual son orientativos y pueden no corresponder con el producto real.

Español Español

9/112

5.3. CARACTERÍSTICAS TÉCNICAS

Descripción Escariﬁcador

Marca Garland

Modelo SCAR 322 E-V21

Voltaje (V) 230

Frecuencia (Hz) 50

Potencia (W) 1.500

Clase de protección II

Grado de protección IPX4

Ancho de corte (mm) 360

Máxima profundidad de corte (mm) 5

Mínima profundidad de corte (mm) -12

Capacidad del saco (l) 45

Nivel de presión sonora medida LpA dB(A) (k=3) 82,4

Nivel de potencia sonora garantizada LwA dB(A) (k=3) 103

Nivel de vibraciones (m/s²) (k=1,5) 4,66

Peso (kg) 16

Español

10/112

6.1. DESEMBALAJE Y LISTA DE MATERIALES

Esta máquina incluye los siguientes elementos que usted

encontrará dentro de la caja:

• Escariﬁcador.

• Saco.

• Manillar superior.

• Manillar intermedio.

• Manillar inferior.

• Tornillos del manillar inferior.

• Conjunto tornillo-pomo manillar.

• Gancho para el cable.

• Cilindro escariﬁcador (montado en la máquina).

• Cilindro aireador.

• Manual de instrucciones.

Saque con cuidado todos los elementos de la caja

y asegúrese que todos los elementos listados están

presentes.

Inspeccione el producto cuidadosamente para asegurar

que no existen elementos dañados. Si usted encuentra

alguna pieza dañada o falta de algún elemento no utilice

la máquina hasta que el defecto haya sido reparado o

tenga todas las piezas de que consta la máquina. Utilizar

la máquina con piezas defectuosas o sin todos sus

elementos puede provocar daños personales severos.

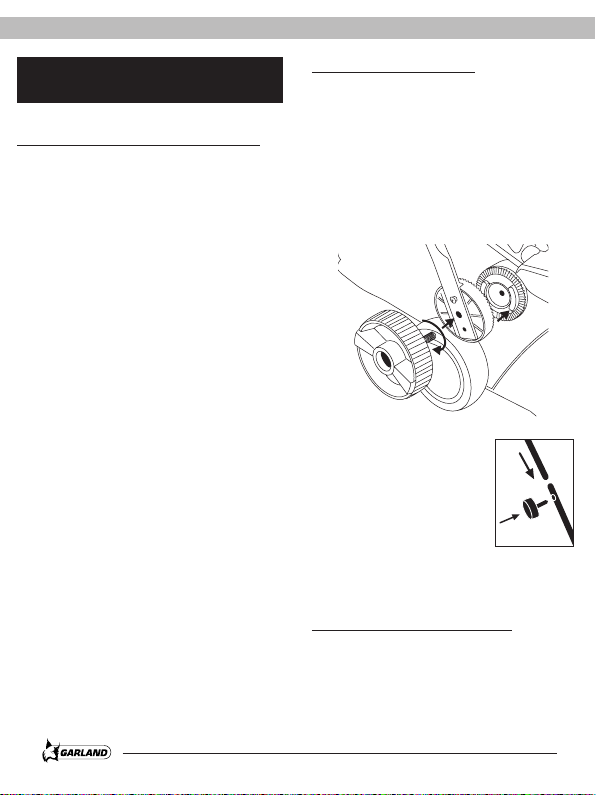

6.2. MONTAJE DEL MANILLAR

El manillar de esta máquina viene desmontado de

fábrica. Para montar el manillar:

1. Coloque el escariﬁcador en una superﬁcie

plana.

2. Inserte los manillares inferiores en el escariﬁcador

como muestra la ﬁgura.

3. Coloque el manillar intermedio

sobre el manillar inferior y

sujételo con los tornillos con

pomo.

4. Coloque el manillar superior y sujételo con los

tornillos con pomo.

6.3. INSTALAR EL SACO RECOGEDOR

Coloque el saco recogedor (2) en el escariﬁcador

enganchando el saco en los ganchos (3) situados por la

parte trasera. Para ello sujete el saco por la empuñadura

6. INSTRUCCIONES PARA LA

PUESTA EN SERVICIO

Tabla de contenidos

Idiomas:

Otros manuales de Cortacésped de Garland

Garland

Garland SCAR 322 E-V19 Manual de usuario

Garland

Garland APACHE KEEPER 590 ZS Manual de usuario

Garland

Garland GRASS 765 SB Manual de usuario

Garland

Garland GRASS 300 E Manual de usuario

Garland

Garland GRASS 600 LE Manual de usuario

Garland

Garland G 470 T Manual de usuario

Garland

Garland APACHE 1275 ZSL Manual de usuario

Garland

Garland GRASS 300 E-V20 Manual de usuario

Garland

Garland APACHE KEEPER 40V 395 S Manual de usuario

Garland

Garland GRASS 755 SG Manual de usuario

Garland

Garland SIOUX 1055 ZSG Manual de usuario

Garland

Garland SIOUX 655 MSG Manual de usuario

Garland

Garland BEST 100 DPE Manual de usuario

Garland

Garland AMURA NEKO 1279 C3H Manual de usuario

Garland

Garland SIOUX 1455 ZSL Manual de usuario

Garland

Garland GRASS 1265 ZSBW Manual de usuario

Garland

Garland ATILA 162 B Manual de usuario

Garland

Garland SIOUX 855 ZESG Manual de usuario

Garland

Garland APACHE 675 SL Manual de usuario

Garland

Garland GRASS 1065 ZSH Manual de usuario

Garland

Garland SIOUX 1255 ZSG Manual de usuario

Garland

Garland GRASS KEEPER 190 W Manual de usuario

Garland

Garland ROLL&COMB 602QG-V19 Manual de usuario

Garland

Garland GRASS 855 ZSG Manual de usuario

Manuales populares de Cortacésped de otras marcas

RHINO

RHINO 1958 Manual de usuario

Wolf Garten

Wolf Garten Compact plus 40 B Manual de usuario

Cub Cadet

Cub Cadet LTX 1045 Manual de usuario

Craftsman

Craftsman 917.378461 Manual de usuario

GGP ITALY SPA

GGP ITALY SPA CR/CS 434 SERIES Manual de usuario

Challenge

Challenge CH18V2 Instrucciones de operación

TALEN TOOLS

TALEN TOOLS AVR HGM30 Manual de usuario

DEWEZE

DEWEZE ATM-725 Manual de operación

Weed Eater

Weed Eater 180083 Manual de usuario

Husqvarna

Husqvarna Poulan Pro PP185A42 Manual de usuario

Better Outdoor Products

Better Outdoor Products Quick Series Manual de usuario

Cub Cadet

Cub Cadet 23HP Z-Force 60 Manual de funcionamiento

MTD

MTD 795, 792, 791, 790 Manual de usuario

Toro

Toro Groundsmaster 3505-D Manual de usuario

Dennis

Dennis FT 610 Manual de usuario

AIRFORCE

AIRFORCE F-15 Gen 3 Manual de usuario

MTD

MTD 126-220-000 Manual de usuario

Toro

Toro 74806 Manual de usuario
