FRONIUS MTG 250i Manual de usuario

Operating

Instructions

MTG 250i, 320i, 400i, 550i

MTW 250i, 400i, 500i, 700i

MTB 200i, 250i, 320i, 330i, 400i, 550i G ML

MTB 220i, 250i, 330i, 400i, 500i W ML

MTB 700i W ML

MHP 250i, 400i, 550i G ML

MHP 500i, 700i W ML

42,0410,1836 024-12012024

DE Bedienungsanleitung

EN Operating Instructions

ES Manual de instrucciones

FR Instructions de service

NO Bruksanvisning

PT-BR Manual de instruções

Inhaltsverzeichnis

Allgemeines 4

Sicherheit 4

Allgemeines 5

Bestimmungsgemäße Verwendung 5

Optionen 6

Pistolengriff 6

Hitzeschutzschild 6

Potentiometer 6

Zusätzliche Brennertaste oben 7

AbsaugungExento 7

Brennertasten-Verlängerung 7

Beschreibung verfügbarer Funktionen 8

Up/Down-Funktion 8

JobMaster-Funktion 8

Funktionen der zweistufigen Brennertaste 8

Sonderfunktionen 9

Installation und Inbetriebnahme 10

MTG d, MTW d - Verschleißteile am Brennerkörper montieren 10

Multilock-Schweißbrenner zusammenbauen 11

Hinweis zur Draht-Führungsseele bei gasgekühlten Schweißbrennern 12

Spann-Nippel überprüfen 12

Draht-Führungsseele im Schweißbrenner-Schlauchpaket montieren 14

Schweißbrenner an Drahtvorschub anschließen 16

Schweißbrenner an Stromquelle und Kühlgerät anschließen 17

Brennerkörper des Multilock-Schweißbrenners verdrehen 19

Brennerkörper des Multilock-Schweißbrenners wechseln 20

Pﬂege und Wartung 21

Allgemeines 21

Erkennen von defekten Verschleißteilen 21

Wartung bei jeder Inbetriebnahme 21

Wartung bei jedem Austausch der Draht- /Korbspule 22

Fehlerdiagnose, Fehlerbehebung 24

Technische Daten 29

Allgemeines 29

Schweißbrenner gasgekühlt - MTG 250i, 320i, 400i, 550i 29

Schlauchpaket gasgekühlt - MHP 250i, 400i, 550i G ML 30

Brennerkörper gasgekühlt - MTB 200i, 250i, 320i, 330i, 400i, 550i G ML 30

Schweißbrenner wassergekühlt - MTW 250i, 400i, 500i, 700i 31

Schlauchpaket wassergekühlt - MHP 500i, 700i W ML 32

Brennerkörper wassergekühlt - MTB 220i, 250i, 330i, 400i, 500i, 700i W ML 33

Allgemeines

Sicherheit WARNUNG!

Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.

Schwere Personen- und Sachschäden können die Folge sein.

▶Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen

nur von technisch geschultem Fachpersonal ausgeführt werden.

▶Dieses Dokument vollständig lesen und verstehen.

▶Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses

Gerätes und aller Systemkomponenten lesen und verstehen.

WARNUNG!

Gefahr durch elektrischen Strom.

Schwere Personen- und Sachschäden können die Folge sein.

▶Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschal-

ten und von Stromnetz trennen.

▶Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern.

WARNUNG!

Gefahr durch elektrischen Strom infolge von schadhaften Systemkomponenten

und Fehlbedienung.

Schwere Personen- und Sachschäden können die Folge sein.

▶Sämtliche Kabel, Leitungen und Schlauchpakete müssen immer fest ange-

schlossen, unbeschädigt, und korrekt isoliert sein.

▶Nur ausreichend dimensionierte Kabel, Leitungen und Schlauchpakete ver-

wenden.

WARNUNG!

Rutschgefahr durch Kühlmittel-Austritt.

Schwere Personen- und Sachschäden können die Folge sein.

▶Die Kühlmittel-Schläuche der wassergekühlten Schweißbrenner immer mit

dem darauf montierten Kunststoff-Verschluss verschließen, wenn diese vom

Kühlgerät oder anderen Systemkomponenten getrennt werden.

WARNUNG!

Gefahr durch heiße Systemkomponenten und / oder Betriebsmittel.

Schwere Verbrennungen und Verbrühungen können die Folge sein.

▶Vor Beginn der Arbeiten alle heißen Systemkomponenten und / oder Be-

triebsmittel auf +25 °C / +77 °F abkühlen lassen (beispielsweise Kühlmittel,

wassergekühlte Systemkomponenten, Antriebsmotor des Drahtvorschu-

bes, ...).

▶Geeignete Schutzausrüstung tragen (beispielsweise hitzebeständige Schutz-

handschuhe, Schutzbrille, ...), wenn ein Abkühlen nicht möglich ist.

WARNUNG!

Gefahr durch Kontakt mit giftigem Schweißrauch.

Schwere Personenschäden können die Folge sein.

▶Schweißrauch immer absaugen.

▶Für ausreichend Frischluft-Zufuhr sorgen. Sicherstellen, dass eine

Durchlüftungsrate von mindestens 20 m³ (169070.1 US gi) pro Stunde zu je-

der Zeit gegeben ist.

▶Im Zweifelsfall die Schadstoffbelastung am Arbeitsplatz durch einen Sicher-

heitstechniker feststellen lassen.

VORSICHT!

Gefahr durch Betrieb ohne Kühlmittel.

Sachschäden können die Folge sein.

▶Wassergekühlte Geräte nie ohne Kühlmittel in Betrieb nehmen.

▶Während des Schweißens sicherstellen, dass ein ordnungsgemäßer Kühlmit-

tel-Durchﬂuss gegeben ist - bei Verwendung von Fronius-Kühlgeräten ist

dies der Fall, wenn im Kühlmittel-Behälter des Kühlgerätes ein ordnungs-

gemäßer Kühlmittel-Rückﬂuss ersichtlich ist.

▶Für Schäden aufgrund von Nichtbeachtung der oben angeführten Punkte

haftet der Hersteller nicht, sämtliche Gewährleistungsansprüche erlöschen.

Allgemeines Die MIG/MAG-Schweißbrenner sind besonders robust und verlässlich. Die ergo-

nomisch geformte Griffschale, ein Kugelgelenk und eine optimale Gewichtsver-

teilung ermöglichen ein ermüdungsfreies Arbeiten. Die Schweißbrenner stehen in

unterschiedlichen Leistungsklassen und Größen in gas- und wassergekühlter

Ausführung zur Verfügung. Dadurch wird eine gute Zugänglichkeit zu den

Schweißnähten erreicht. Die Schweißbrenner lassen sich an die unterschiedlichs-

ten Aufgabenstellungen anpassen und bewähren sich bestens in der manuellen

Serien- und Einzelfertigung, sowie im Werkstättenbereich.

Bestimmungs-

gemäße Verwen-

dung

Der MIG/MAG Hand-Schweißbrenner ist ausschließlich zum MIG/MAG-

Schweißen bei manuellen Anwendungen bestimmt.

Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungs-

gemäß. Für hieraus entstehende Schäden haftet der Hersteller nicht.

Zur bestimmungsgemäßen Verwendung gehört auch

-das Beachten aller Hinweise aus der Bedienungsanleitung

-die Einhaltung der Inspektions- und Wartungsarbeiten

Optionen

Pistolengriff OPT/i T-Handle SET for W6

44,0350,5298

Hitzeschutz-

schild

Hitzeschutzschild

42,0405,0753

Potentiometer OPT/i Userinterface Poti W6

4,001,796

Zusätzliche

Brennertaste

oben

Option Brennertaste oben

42,0405,0671

4,070,958,Z

43,0004,4062

AbsaugungExen-

OPT/i Exento Small /5m

44,0350,4078

OPT/i Exento Medium /5m

44,0350,4077

OPT/i Exento MTG400i US/45°

44,0350,1536

Brennertasten-

Verlängerung

Option Brennertasten-Verlängerung

44,0350,5229

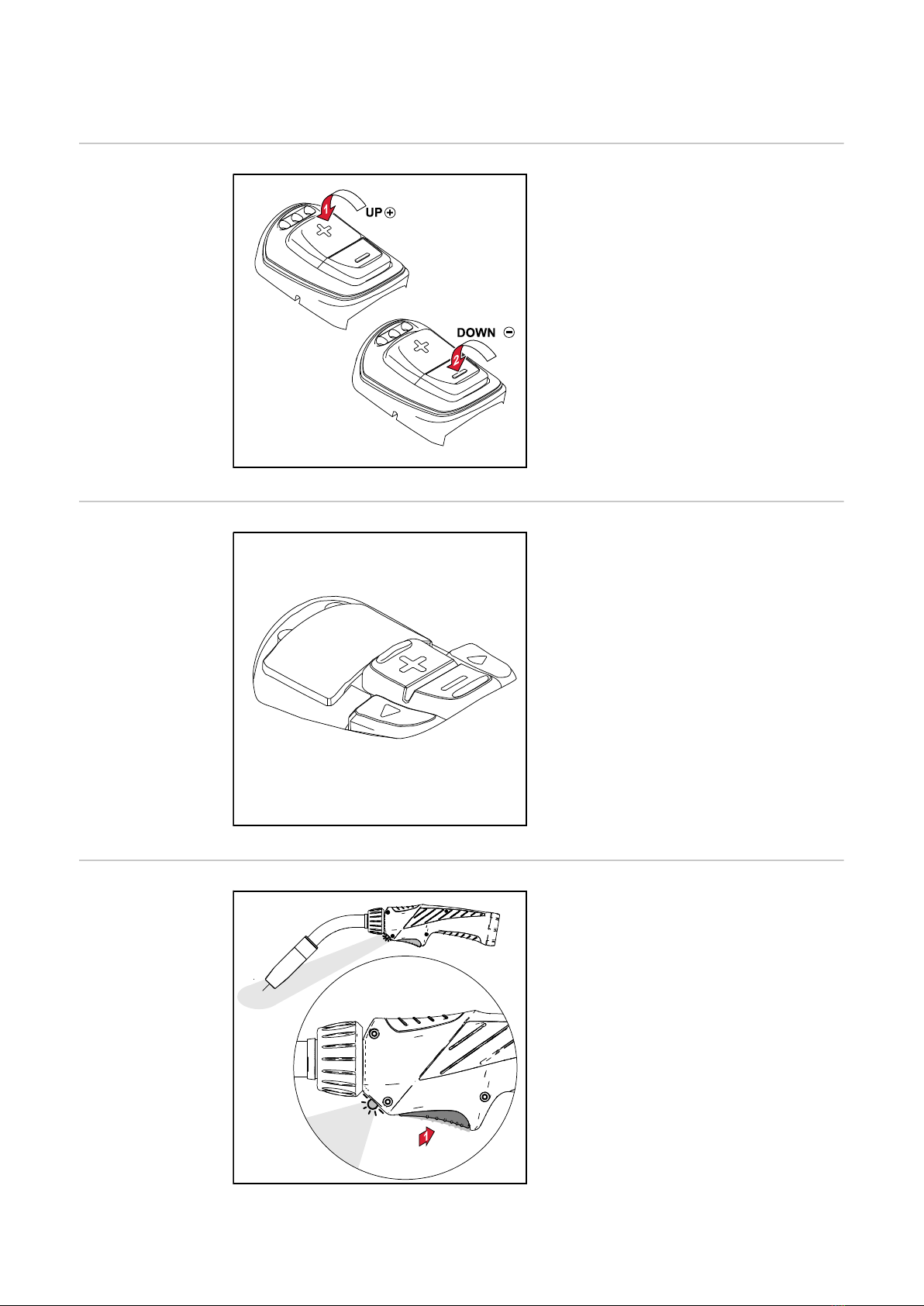

Beschreibung verfügbarer Funktionen

Up/Down-Funk-

tion

Der Up/Down-Schweißbrenner verfügt

über folgende Funktionen:

-Veränderung der Schweißleistung

im Synergic-Betrieb mittels Up/

Down-Tasten

-Fehleranzeige:

-Bei einem Systemfehler leuch-

ten alle LEDs rot

-Bei einem Datenkommunikati-

ons-Fehler blinken alle LEDs

rot

-Selbsttest in der Hochlaufse-

quenz:

-Alle LEDs leuchten hinterein-

ander kurz auf

JobMaster-

Funktion

Der JobMaster-Schweißbrenner

verfügt über folgende Funktionen:

-Mit den Pfeiltasten wird der

gewünschte Parameter an der

Stromquelle ausgewählt

-Mit den +/- Tasten wird der aus-

gewählte Parameter verändert

-Das Display zeigt den aktuellen

Parameter und Wert an

Funktionen der

zweistufigen

Brennertaste

Funktion der Brennertaste in Schalt-

position 1 (Brennertaste halb durchge-

drückt):

-LED leuchtet.

Funktion der Brennertaste in Schalt-

position 2 (Brennertaste ganz durchge-

drückt):

-LED erlischt

-Schweißstart.

HINWEIS!

Bei Schweißbrennern mit optionaler Brennertaste oben funktioniert eine am

Schweißbrenner vorhandene LED nicht.

Sonderfunktio-

nen

Für die Brennertaste und für Funktionstasten können verschiedene Sonderfunk-

tionen hinterlegt werden.

Details zu den Sonderfunktionen entnehmen Sie der Bedienungsanleitung der

Stromquelle.

Installation und Inbetriebnahme

MTG d, MTW d -

Verschleißteile

am Bren-

nerkörper mon-

tieren

M6 ... 3 Nm / 2.21 ft·lb

M8 ... 1.5 - 5 Nm / 1.11 - 3.69 ft·lb

8 Nm

5.90 ft·lb

1 2

3** Gasdüse bis auf Anschlag fest-

ziehen
