Frigidaire FFC25C8CW0 Manual de usuario

CHEST FREEZER

Model number:

FFC25C8CW0

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216901200

OWNER’S GUIDE - # 216802800 / ENERGY GUIDE - # 216794606

SERVICE DATA SHEET - # 216901200

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC25C8CW0 FFC25C8CW 134A white 115

MARKET

North America

Publication No.

5995390290

030508

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

05/03 2

Publication No FFC25C8CW0

5995390290

DOOR

# = Fast-moving Parts 3 05/03

* = Non-Illustrated Parts

FFC25C8CW0 Publication No.

5995390290

DOOR

POS. NO PART NO DESCRIPTION

1 216469301 Gasket-door,white

2 5303925107 Lock Assy

5 # 216702900 Key,lock

9 216912900 Panel-lid,white

10 216141101 Plug button,white

11 216032422 Lid,white

14 216822900 Switch,light/lamp ,ramp

15 216846400 Light Bulb/Lamp

16 216817600 Socket,light/lamp ,25 W

18 216897600 Handle,white

27 5303212828 Clip,panel mtg

34 216578502 Shield,light

40 5309948647 Fastener,handle

47 # 216889600 Harness-lid

57 216899500 Overlay,white

79 # 216898700 Control Board,electronic

* 216905300 Screw,control board ,#3-24 x .25

* 5303925098 Insulation

05/03 4

Publication No FFC25C8CW0

5995390290

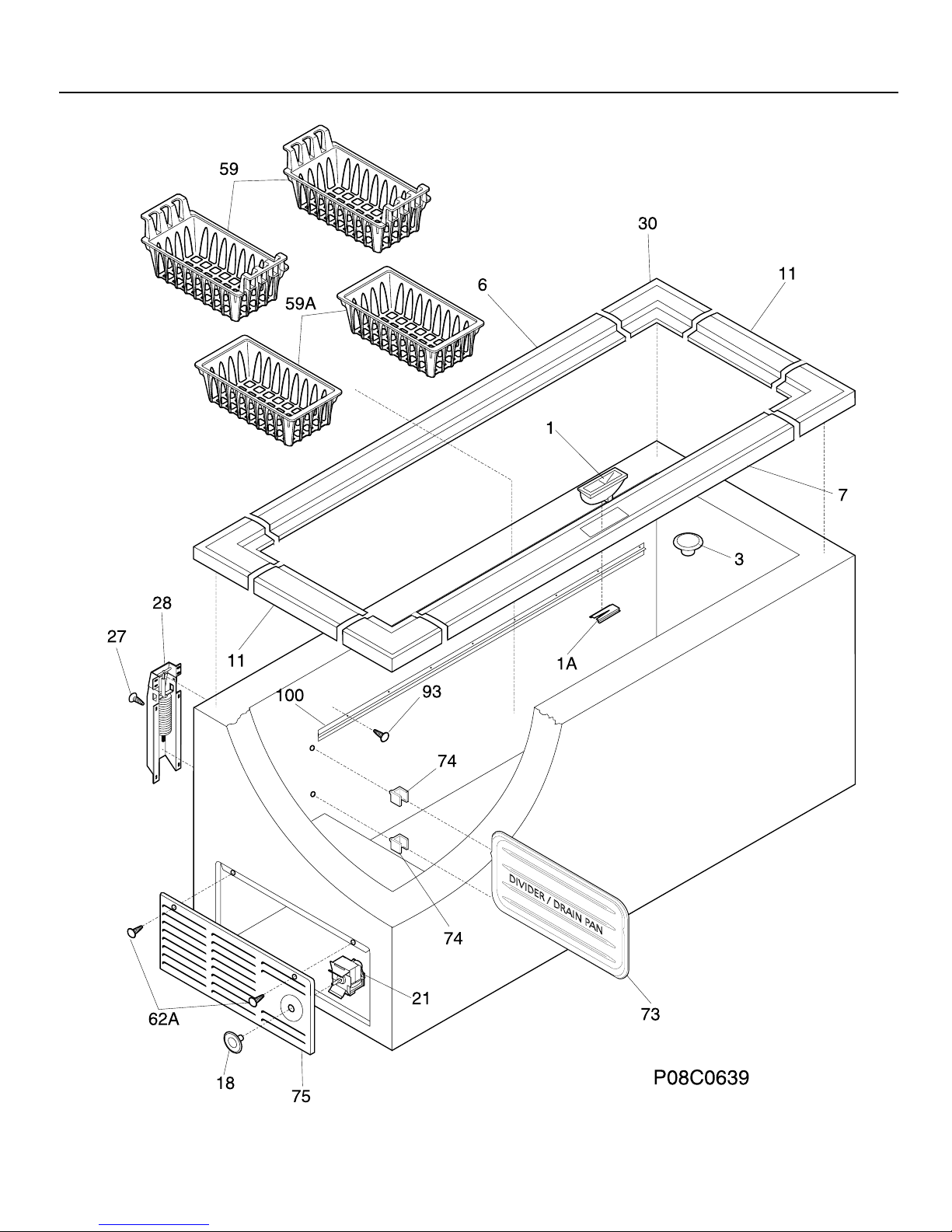

CABINET

# = Fast-moving Parts 5 05/03

* = Non-Illustrated Parts

FFC25C8CW0 Publication No.

5995390290

POS. NO PART NO DESCRIPTION

1 216909800 Catch-lock,white

1A 216818900 Support,lock catch clip

3 216502600 Plug,drain ,interior

6 216111400 Breaker-hinge side,white

7 216112000 Breaker-lock side,white

11 216110800 Breaker,chest end ,(2)

18 216707200 Knob,temp control

21 # 216844500 Control-temperature

27 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

28 216035400 Hinge

30 216110700 Breaker,corners

59 216867300 Basket,upper ,(2)

59A 216867400 Basket,lower ,(2)

62A 131420300 Screw,cr truss head ,8-18AB x 0.750

73 216128200 Divider/drain pan

74 216486700 Support,divider ,(4)

75 216034301 Panel,access ,white

93 5303161215 Screw,ph truss head ,8-18AB x 0.500

100 216205100 Track,basket

* 216794606 Energy Guide

* 5303305324 Paint,touch-up ,white

CABINET

05/03 6

Publication No FFC25C8CW0

5995390290

SYSTEM

# = Fast-moving Parts 7 05/03

* = Non-Illustrated Parts

FFC25C8CW0 Publication No.

5995390290

SYSTEM

POS. NO PART NO DESCRIPTION

1 # 5303925320 Condenser

4 216634500 Drier-filter

5 # 216890300 Harness-main

5 * 216890200 Harness,low voltage- ,w/thermistor

22 216056400 Clip,compressor mtg ,SPRING

27 5308002681 Grommet,compressor

28 5303212615 Support,compressor

29 # 216784700 Compressor,w/o electricals

30 216649300 Controller-regulator LP

32 216649100 Clamp,elec cont mtg ,compressor

42 216232700 Washer,flat ,1"OD x 0.531"ID

43A 5303212614 Clip,harness mount

47 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

55 # 218909901 Capacitor,run ,50/60 Hz ,220 VAC ,15 microfarad

78 216893100 Assy-High Voltage

86 216036600 Screw,ph washer head ,8-32CA x 0.500 ,thread forming

* 5303298960 Spacer-tube,0.237" ID
