FREEZER

Model numbers:

FFC15C8BB1

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - 216803900

OWNER’S GUIDE - 216802800

SERVICE DATA SHEET - 216803900 ENERGY GUIDE - 216794206

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC15C8BB1 FFC15C8BB 134A black 115

MARKET

North America

Publication No.

5995378584

020920

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

09/02 2

Publication No FFC15C8BB1

5995378584

DOOR

# = Fast-moving Parts 3 09/02

* = Non-Illustrated Parts

FFC15C8BB1 Publication No.

5995378584

DOOR

POS. NO PART NO DESCRIPTION

1 216481204 Gasket,black ,door

2 5303925107 Lock Assy

5 # 216702900 Key,lock

9 216829104 Panel-lid

10 216141100 Plug-foam hole,black

11 216129929 Lid,black

14 216822900 Switch,light/lamp ,ramp

15 216846400 Light Bulb/Lamp

16 216817600 Socket,light/lamp ,25 W

18 216853301 Handle

23 216205300 Light-signal

27 5303212828 Clip,panel mtg

34 5303296969 Shield,lid lamp

35 216205400 Washer,signal light

44 216823300 Switch,rocker

47 216792700 Harness-lid/defrost

53 216713600 Buzzer,alarm

55 216140206 Handle,recessed ,black

56 216164002 Housing-switch

57 216873500 Overlay,decorative

62 131420300 Screw,cr truss head ,8-18AB x 0.750

93 5303161215 Screw,ph truss head ,8-18AB x 0.500

* 5303925098 Insulation

09/02 4

Publication No FFC15C8BB1

5995378584

CABINET

# = Fast-moving Parts 5 09/02

* = Non-Illustrated Parts

FFC15C8BB1 Publication No.

5995378584

POS. NO PART NO DESCRIPTION

1 216873900 Latch-door

1A 216818900 Support,lock catch clip

3 216502600 Plug,drain ,interior

4 216073906 Plug-drain,exterior

6 216111005 Breaker,hinge side

7 216111605 Breaker,lock side

11 216110805 Breaker,black ,ends

18 216873600 Knob-control

21 # 216714701 Control,temperature

27 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

28 216035202 Hinge

30 216110705 Breaker,black ,corners

59 216080300 Basket

71 5303302714 Screw,8-18x3/4 ,(2)

75 216034303 Panel-access,black

CABINET

09/02 6

Publication No FFC15C8BB1

5995378584

SYSTEM

FFC15C8BB1 Publication No.

5995378584

# = Fast-moving Parts 7 09/02

* = Non-Illustrated Parts

SYSTEM

POS. NO PART NO DESCRIPTION

1 5303925238 Condenser

4 216634500 Drier-filter

5 # 216808200 Harness-main

22 216056400 Clip,compressor mtg ,SPRING

27 5308002681 Grommet,compressor

28 5303212615 Support,compressor

29 # 216856700 Compressor,w/o electricals

30 216649319 Controller

32 216694500 Clip,controller

42 216232700 Washer,flat ,1"OD x 0.531"ID

43A 5303212614 Clip,harness mount

47 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

55 # 218909901 Capacitor,run ,50/60 Hz ,220 VAC ,15 microfarad

85 216533500 Wire,ground

86 216036600 Screw,ph washer head ,8-32CA x 0.500 ,thread forming

Tabla de contenidos

Otros manuales de Congelador de Frigidaire

Frigidaire

Frigidaire FFFC05M2K W Manual de usuario

Frigidaire

Frigidaire AFFU2066DW Manual de usuario

Frigidaire

Frigidaire FFC1311DW Manual de usuario

Frigidaire

Frigidaire FRTF121W Manual de usuario

Frigidaire

Frigidaire FFU13M3HW Instrucciones de uso

Frigidaire

Frigidaire FKFU13M2H W Manual de lista de piezas

Frigidaire

Frigidaire FFU14FC4AW3 Manual de usuario

Frigidaire

Frigidaire FFU14F5HW Manual de usuario

Frigidaire

Frigidaire FRBIFF701 Manual de usuario

Frigidaire

Frigidaire FFC15C4AW0 Manual de usuario

Frigidaire

Frigidaire FFC0513D Manual de usuario

Frigidaire

Frigidaire AFFU2068DW Manual de usuario

Frigidaire

Frigidaire FFU14FC2CW Manual de usuario

Frigidaire

Frigidaire FFU21F5HW - 20.5 cu. Ft. Frost Free Upright... Instrucciones de instalación

Frigidaire

Frigidaire FFU14M5HW - 14.1 cu. Ft. Manual Defrost Upright... Manual de usuario

Frigidaire

Frigidaire FFU14FC6CB Manual de usuario

Frigidaire

Frigidaire FFU14M8HW0 Manual de usuario

Frigidaire

Frigidaire GLFC1326F Manual de usuario

Frigidaire

Frigidaire FFU12K1CW Manual de usuario

Frigidaire

Frigidaire FFC13C6CW0 Manual de usuario

Frigidaire

Frigidaire FFU14F5HW - 13.7 cu. Ft. Frost Free Upright... Instrucciones de instalación

Frigidaire

Frigidaire FFU20FG6AW Manual de usuario

Frigidaire

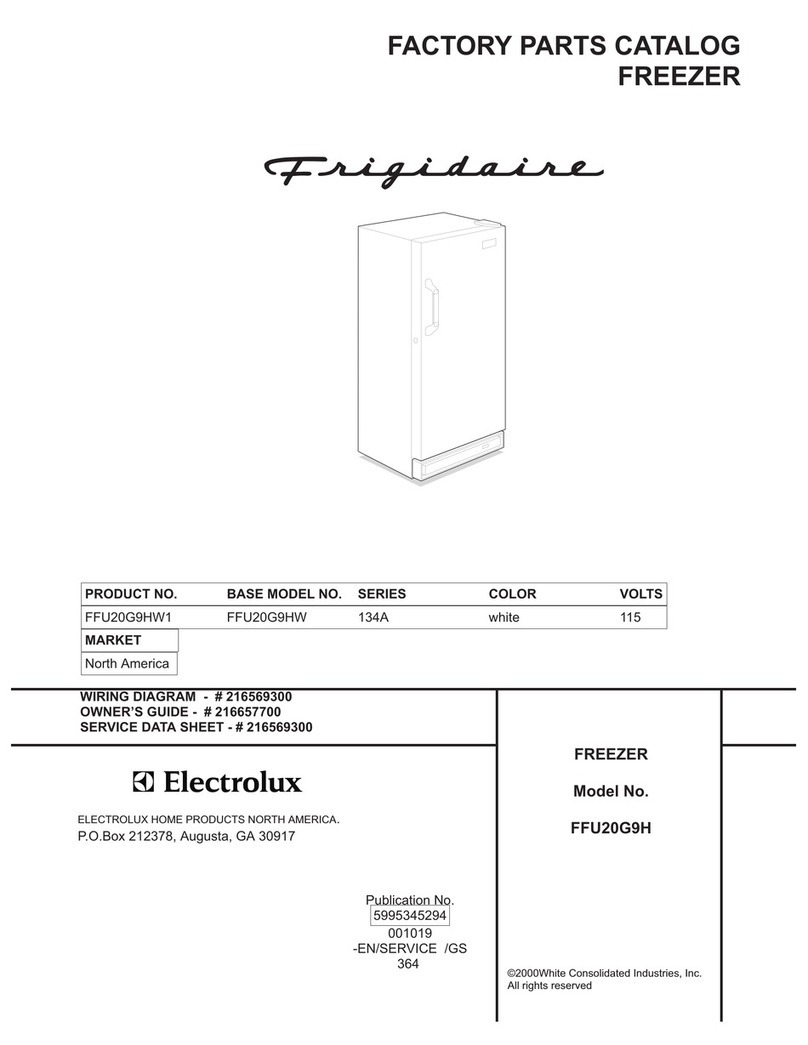

Frigidaire FFU20G9H Manual de usuario
