Frigidaire FFC13K1CW Manual de usuario

CHEST FREEZER

Model number:

FFC13K1CW

FACTORY PARTS CATALOG

FREEZER

WIRING DIAGRAM - # 216908200

OWNER’S GUIDE - # 216802800 ENERGY GUIDE - # 216794106

SERVICE DATA SHEET - # 216908200

PRODUCT NO. BASE MODEL NO. SERIES COLOR VOLTS

FFC13K1CW0 FFC13K1CW 134A white 115

MARKET

North America

Publication No.

5995388112

030328

-EN/SERVICE /MLR

365

ELECTROLUX HOME PRODUCTS, INC.

P.O BOX 212378, AUGUSTA , GA 30917

03/03 2

Publication No FFC13K1CW0

5995388112

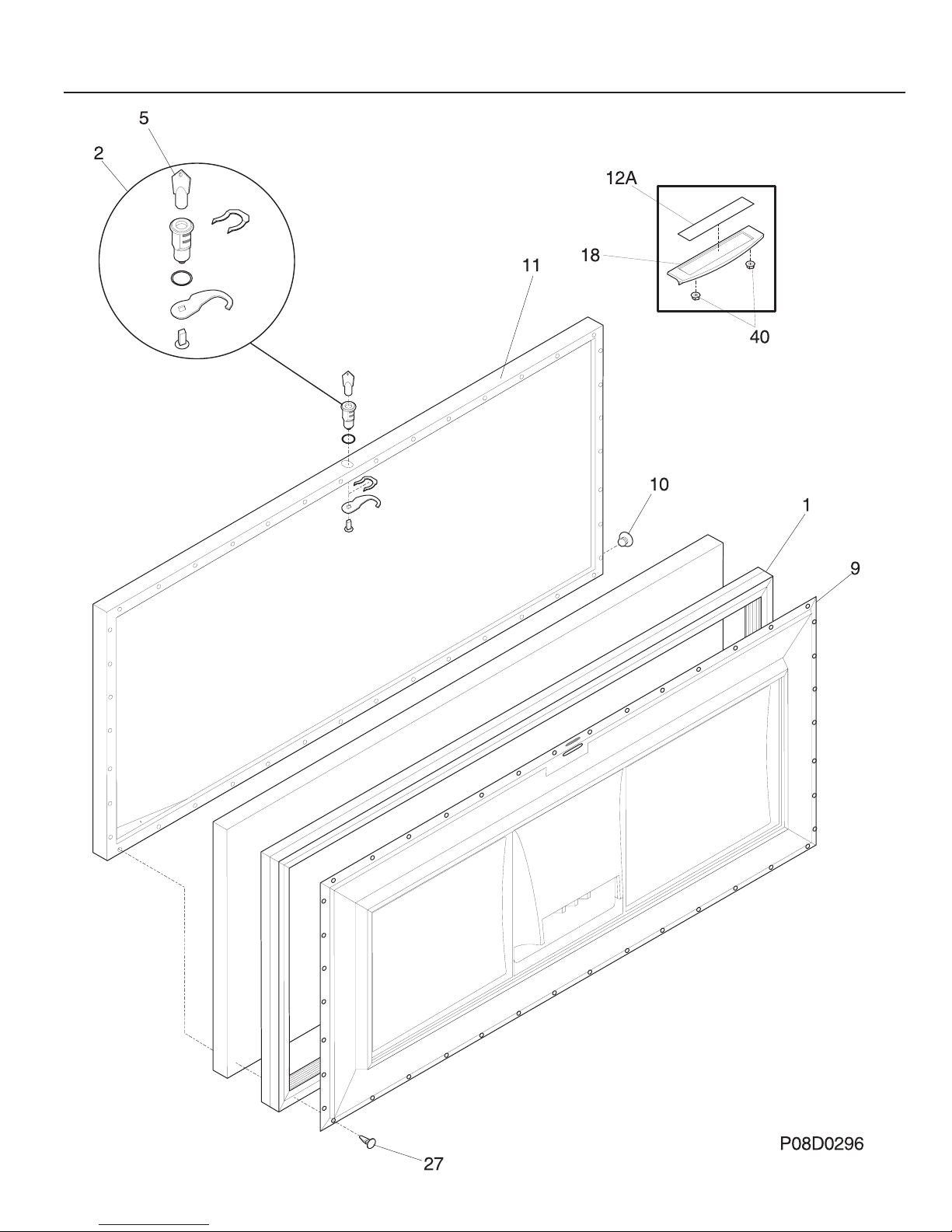

DOOR

# = Fast-moving Parts 3 03/03

* = Non-Illustrated Parts

FFC13K1CW0 Publication No.

5995388112

DOOR

POS. NO PART NO DESCRIPTION

1 216481101 Gasket-door,white

2 # 5303925107 Lock Assy

5 # 216702900 Key,lock

9 216056904 Panel-inner lid,white

10 216141101 Plug button,white

11 216129802 Panel-outer door/lid,white

12A 216816801 Insert-nameplate

18 216446600 Handle

27 5303212828 Clip,panel mtg

40 5309948647 Fastener,handle

* 5303925098 Insulation

* 5309948955 Clip-panel

03/03 4

Publication No FFC13K1CW0

5995388112

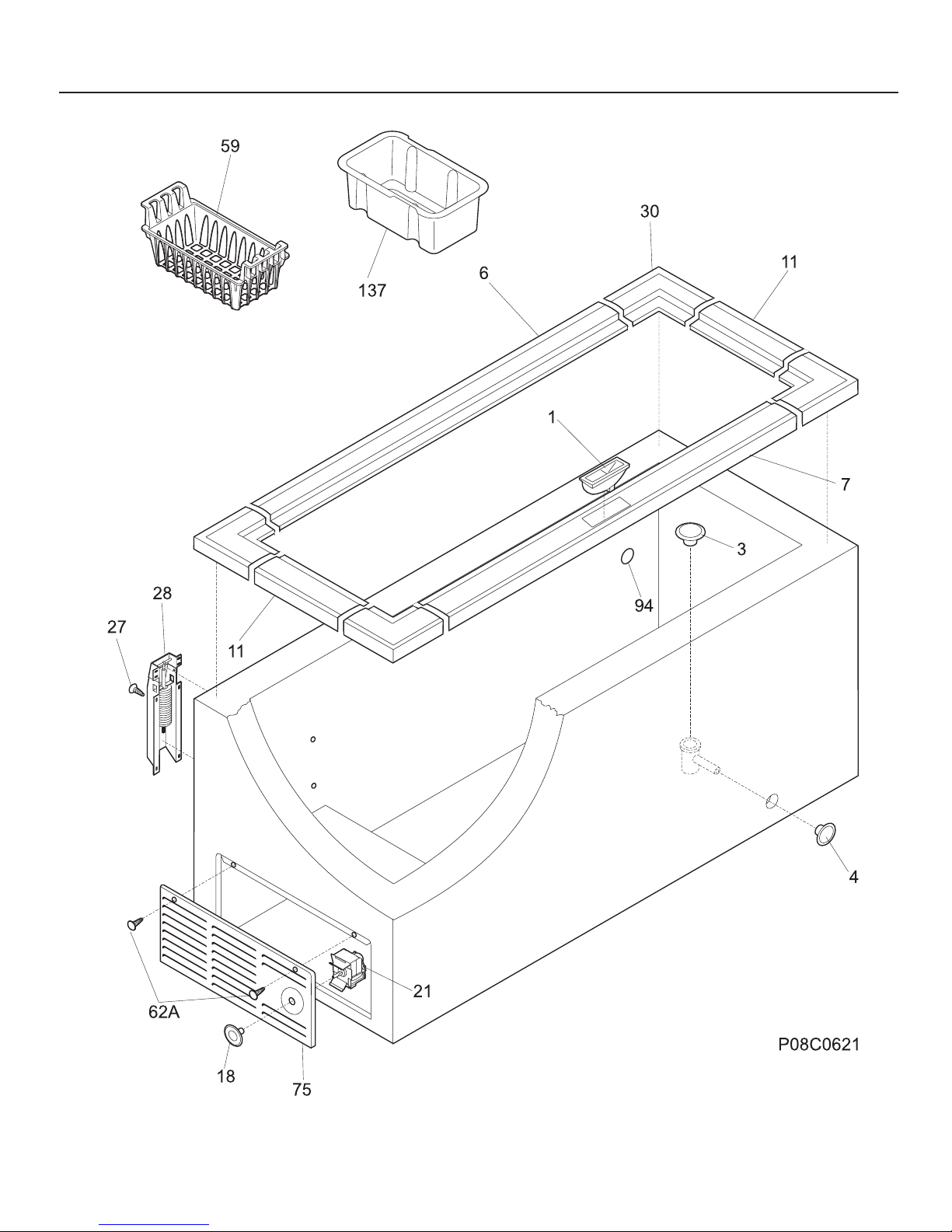

CABINET

# = Fast-moving Parts 5 03/03

* = Non-Illustrated Parts

FFC13K1CW0 Publication No.

5995388112

POS. NO PART NO DESCRIPTION

1 216909800 Catch-lock,white

3 216502600 Plug,drain ,interior

4 216073905 Plug-drain,exterior

6 216110900 Breaker

7 216111500 Breaker,lock side

11 216110800 Breaker,chest end ,(2)

18 216707200 Knob,temp control

21 # 216714601 Control temperature

27 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

28 216039600 Hinge

30 216110700 Breaker,corners

59 216867301 Basket,blue ,upper

62A 5303302714 Screw,8-18x3/4 ,(2)

75 216034301 Panel,access ,white

94 216140400 Lens,frost indicator ,blue

137 216890400 Tray,freezer ,(2)

* 216794106 Energy Guide

* 5303305324 Paint,touch-up ,white

CABINET

03/03 6

Publication No FFC13K1CW0

5995388112

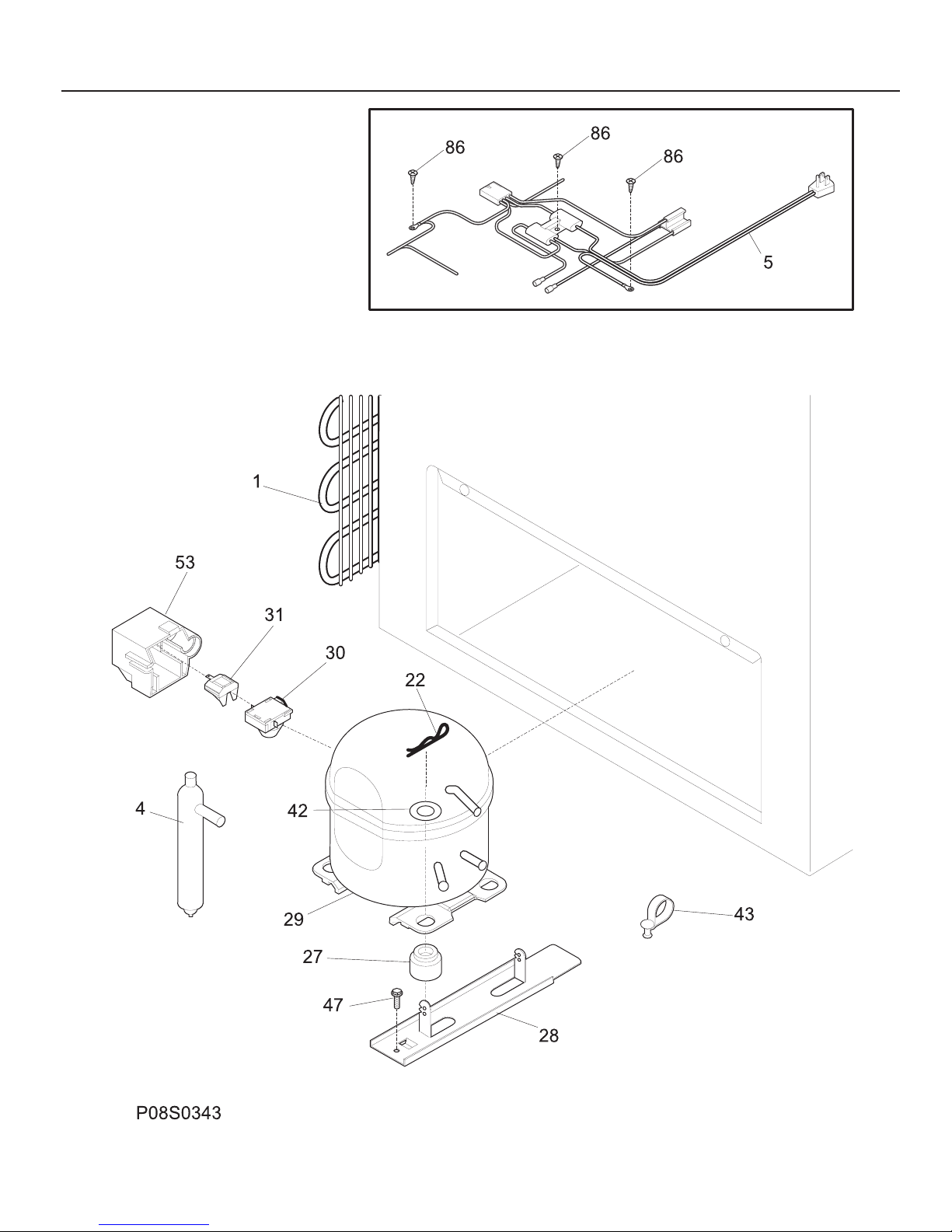

SYSTEM

# = Fast-moving Parts 7 03/03

* = Non-Illustrated Parts

FFC13K1CW0 Publication No.

5995388112

SYSTEM

POS. NO PART NO DESCRIPTION

1 5303925238 Condenser

4 216634500 Drier-filter

5 # 216906000 Harness-main

22 216056400 Clip,compressor mtg ,SPRING

27 5308002681 Grommet,compressor

28 5303212615 Support,compressor

29 # 216888100 Compressor,w/o electricals

30 216596800 Starter,relay

31 # 216100106 Overload Protector

42 216232700 Washer,flat ,1"OD x 0.531"ID

43 5303212614 Clip,harness mount

47 216629600 Screw,hex washer head ,10-16 x 0.500 ,tapping

53 216347800 Cover terminal,cover-comp term

86 216036600 Screw,ph washer head ,8-32CA x 0.500 ,thread forming
