Frigidaire FDL60K1 Manual de usuario

PRODUCT NO. BASE MODEL NO. MARKET CAPACITY-PINTS

FDL60K1 FDl60K USA 60

FDL60K2 FDl60K USA 60

Publication No.

5995359741

011013

-EN/SERVICE /DJH

345

ROOM AIR CONDITIONER

Model No.

FDL60K

FACTORY PARTS CATALOG

DEHUMIDIFIER

OWNER’S GUIDE - # 327000009

WIRING DIAGRAM- # 327160506

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

09/01 2

Publication No. FDL60K

5995359741

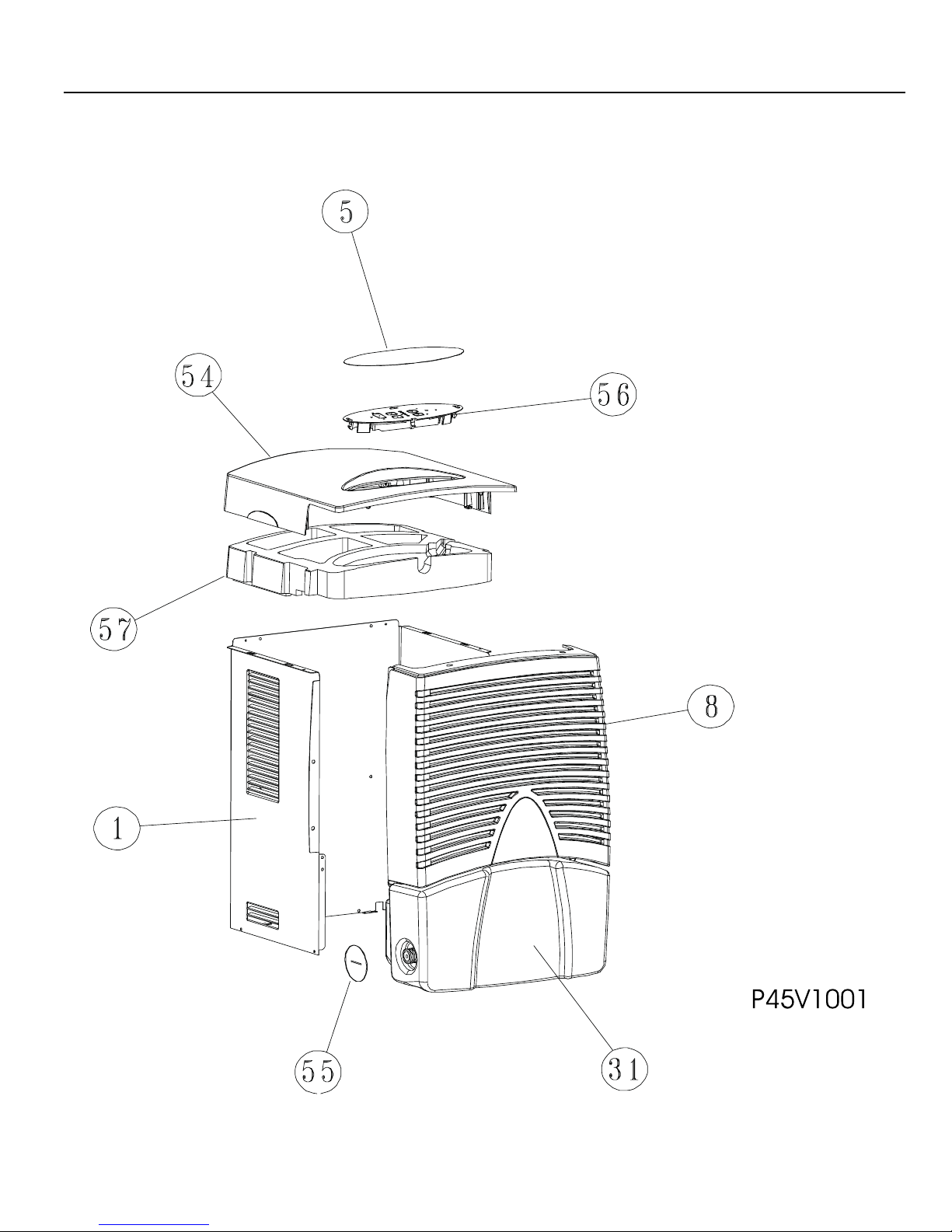

CABINET FRONT AND WRAPPER

# = Fast-moving Parts 3 09/01

* = Non-Illustrated Parts

FDL60K Publication No.

5995359741

CABINET FRONT AND WRAPPER

A = FDL60K (FDL60K1)

B = FDL60K (FDL60K2)

POS. NO PART NO DESCRIPTION

1 327660002 A B Cabinet

5 327360404 A B Overlay,2spd

31 327661302 A B Front-assy,elec control

54 327661201 A B Top-cap

55 327160101 A B Cap-hose

56 # 327363401 A B Control Board,electronic 2spd

57 327660402 A B Cap-scroll

* 327362301 A B Panel-contrl

* 327660401 A B Cap-scroll

* 327660601 A B Bucket-assy

* # 327160802 A B Harness-control panel,2spd elec ,side

09/01 4

Publication No. FDL60K

5995359741

SYSTEMPARTS

# = Fast-moving Parts 5 09/01

* = Non-Illustrated Parts

FDL60K Publication No.

5995359741

SYSTEM PARTS

A = FDL60K (FDL60K1)

B = FDL60K (FDL60K2)

POS. NO PART NO DESCRIPTION

3 # 5308016437 A B Switch-auto shut off,bucket

7 5303015427 A B Screw,truss head ,8-18AB x 0.47

10 327362101 A B Bracket,motor mtg

13 # 327650410 A B Motor-fan,2spd

13* 08007481 A B Nut,Keps ,motor mtg

18 327661104 A B Base-stud assy

18* 5304416152 A B Caster,w/double wheel

26 # 327361005 A - condenser assy

26 # 327363203 - B Condenser-assy

28 327361401 A B Evaporator assy

34 5304416101 A B Compressor

35 327160901 A B Grommet,compressor

37 5308006948 A B Nut,compressor mtg ,(3)

38 5304416126 A B Cover-terminal,compressor

38* 5303291330 A B Gasket,terminal cover

38* 5303294292 A B Nut-terminal cover

58 327660503 A B Coil support/drip tray

59 327660201 A B Scroll

59* 327364501 A B Scroll-seal assy

60 327362001 A B Scroll-back plate

61 327360001 A B Blower Wheel

61* 327161302 A B Clamp-blower

* 327160719 A B Harness,1+2spd lo temp

* 5303290357 A B Strainer

* # 5304416426 A B Cord-service

* # 309112701 A - Capacitor

* # 5304416102 A B Overload Protector

09/01 6

Publication No. FDL60K

5995359741 WIRING DIAGRAM
