Frigidaire FDL50K1 Manual de usuario

PRODUCT NO. BASE MODEL NO. MARKET CAPACITY-PINTS

FDL50K1 FDL50K USA 50

Publication No.

5995359725

011012

-EN/SERVICE /DJH

345

ROOM AIR CONDITIONER

Model No.

FDL50K

FACTORY PARTS CATALOG

DEHUMIDIFIER

OWNER’S GUIDE - # 327000009

WIRING DIAGRAM- # 327160506

ELECTROLUX HOME PRODUCTS NORTH AMERICA

P.O.BOX 212378, AUGUSTA, GA 30917

09/01 2

Publication No. FDL50K

5995359725

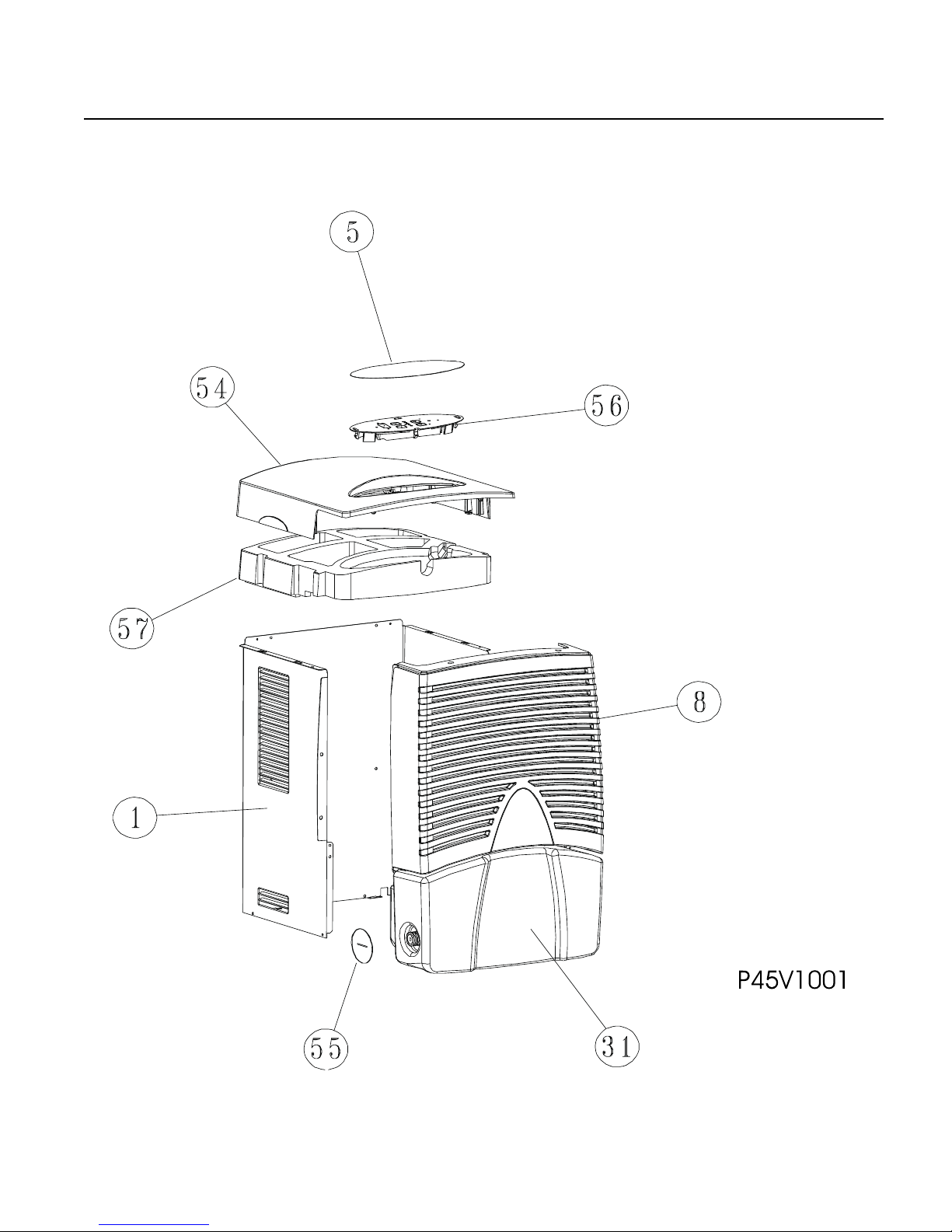

CABINET FRONT AND WRAPPER

# = Fast-moving Parts 3 09/01

* = Non-Illustrated Parts

FDL50K Publication No.

5995359725

CABINET FRONT AND WRAPPER

POS. NO PART NO DESCRIPTION

1 327660002 Cabinet

5 327360404 Overlay,2spd

8 327661302 Front-assy,elec control

54 327661201 Top-cap

55 327160101 Cap-hose

56 # 327363401 Control Board,electronic 2spd

57 327660402 Cap-scroll

* # 327160802 Harness-control panel,2spd elec ,side

* 327362301 Panel-contrl

* 327660601 Bucket-assy

* 327660401 Cap-scroll

09/01 4

Publication No. FDL50K

5995359725

SYSTEMPARTS

# = Fast-moving Parts 5 09/01

* = Non-Illustrated Parts

FDL50K Publication No.

5995359725

SYSTEM PARTS

POS. NO PART NO DESCRIPTION

3 # 5308016437 Switch-auto shut off,bucket

10 327362101 Bracket,motor mtg

13 # 327650410 Motor-fan,2spd

13* 08007481 Nut,Keps ,motor mtg

18 327661104 Base-stud assy

18* 5304416152 Caster,w/double wheel

26 # 327361007 Condenser

28 # 327361403 Evaporator

34 5304416101 Compressor

35 327160901 Grommet,compressor

37 5308006948 Nut,compressor mtg ,(3)

38 5304416126 Cover-terminal,compressor

38* 5303291330 Gasket,terminal cover

38* 5303294292 Nut-terminal cover

59 327660201 Scroll

59* 327364501 Scroll-seal assy

60 327362001 Scroll-back plate

61 327360001 Blower Wheel

61* 327161302 Clamp-blower

* 327160719 Harness,1+2spd lo temp

* 5303290357 Strainer

* # 5304416102 Overload Protector

* # 309112701 Capacitor

* 5304416426 Cord-service

* # 3203179 Capillary Tube,55 inch long ,cut-to-length

09/01 6

Publication No. FDL50K

5995359725 WIRING DIAGRAM
