Frigidaire FEC30C4H Manual de usuario

PRODUCT NO. FACTORY NO. COLOR MARKET

FEC30C4HSA 3805421159011 WHITE U.S.A.

FEC30C4HTA 3805421159031 ALMOND U.S.A.

FEC30C4HBA 3805421159061 BLACK U.S.A.

FEC3X5XHCA 38054211590C1 CHROME U.S.A.

FEC30C4HCA 38054211690C1 CHROME U.S.A.

ELECTRIC - COOKTOP

Model No.

FEC30C4H

FEC3X5XH

Inc.

FACTORY PARTS CATALOG

ELECTRIC COOKTOP

WIRING DIAGRAM # - 318046901

OWNER’S GUIDE # - 318200602

INSTALLATION INSTR. # - 318097900

FRIGIDAIRE HOME PRODUCTS

7075 ORDAN DRIVE

MISSISSAUGA, ONTARIO

CANADA, L5T 1K6

TEL: (905) 565-9200 Publication No.

5995323978

990531

-EN/SERVICE

377

RIGHT FRONT

LEFT FRONT

LEFT REAR

RIGHT REAR

OFF

Publication No. FEC30C4/FEC3X5X

5995323978

05/99 2

CONTROL PANEL

54 54

74 74 74

36 36 36

16A

LA9923G29

FEC30C4H/FEC3X5XH Publication No.

5995323798

# = Functional Part 305/99

* = Non-Illustrated Part

CONTROL PANEL

A=FEC30C4H (FEC30C4HSA)

B=FEC30C4H (FEC30C4HTA)

C=FEC30C4H (FEC30C4HBA)

D=FEC3X5XH (FEC3X5XHCA)

E=FEC30C4H (FEC30C4HCA)

POS. NO PART NO DESCRIPTION

14 3200297 AB C D E Light/Lamp indicator

16 5303301457 AB C D E Plate, instrument mtg

16A 5303301458 AB C D E Cover, instrument mtg

19 318021601 AOverlay Panel white

19 318021606 BOverlay Panel almond

19 318021602 C D E Overlay Panel black

36 318164500 AKnob-surface unit white

36 318164503 BKnob-suface unit almond

36 318164505 C D E Knob-surface unit black

46 5303299764 AB C D E Lens-light/lamp, indicator

54 # 318120504 AB C D E Switch-surface unit

69 5303305528 AB C D E Screw, switch mtg 8-32 x 1/4

74 318146010 AB C D E Bushing

*5304410665 AB C D E Screw, 10-32 X 5/8

Publication No. FEC30C4/FEC3X5X

5995323978

05/99 4

MAINTOP/SURFACE UNITS

136

137

136

137

183

15A

27 27

19A

15A

140

LA9923V32

FEC30C4H/FEC3X5XH Publication No.

5995323798

# = Functional Part 505/99

* = Non-Illustrated Part

A=FEC30C4H (FEC30C4HSA)

B=FEC30C4H (FEC30C4HTA)

C=FEC30C4H (FEC30C4HBA)

D=FEC3X5XH (FEC3X5XHCA)

E=FEC30C4H (FEC30C4HCA)

POS. NO PART NO DESCRIPTION

15 # 5308011964 AB C D E Element-surface 2100W

15A# 5303299749 AB C D E Element-surface 1250W

16 318159021 AMain top white

16 318159022 BMain top almond

16 318159024 C Main top black

16 318159023 D E Main top chrome

17 3016817 AB C D E Rod maintop support

18 318074310 AB C D E Hinge maintop

19 318067020 AB C D E Pan surface element large

19A 318067021 AB C D E Pan surface element small

27 5303323704 AB C D E Terminal block

28 5303301461 AB C D E Medaillon, surface element

46 318077401 AB C D E Burner box

93 318122500 AB C D E Bracket terminal block

136 5303935029 AB C D E Support/ Support

137 5303323138 AB C D E Screw, 10-24 X 2 ½

140 3205315 AB C D E Spacer

183 5304410665 AB C D E Shoulder screw

*5301506869 AB C D E Clamp-cable

*5303300195 AB C D E Screw, terminal block

*5303308449 AB C D E Fastener

*5303311532 AB C D E Screw, 6-32 X ¼

*5303323364 AB C D E Bx & wires ay

*5303311532 AB C D E Screw, 6-32 X ¼

*5304403070 AB C D E Screw, 6-32 X 5/16

*5303324512 AB C D E Screw, 6-32 X 5/16

*5303323139 AB C D E Shoulder screw, 10-32 X 5/8

*5303325982 AB C D E Nut (10-32)

*5303320848 AB C D E Screw, 6-20 X ¼

MAINTOP/SURFACE UNITS

Publication No. FEC30C4/FEC3X5X

5995323978

04/99 6

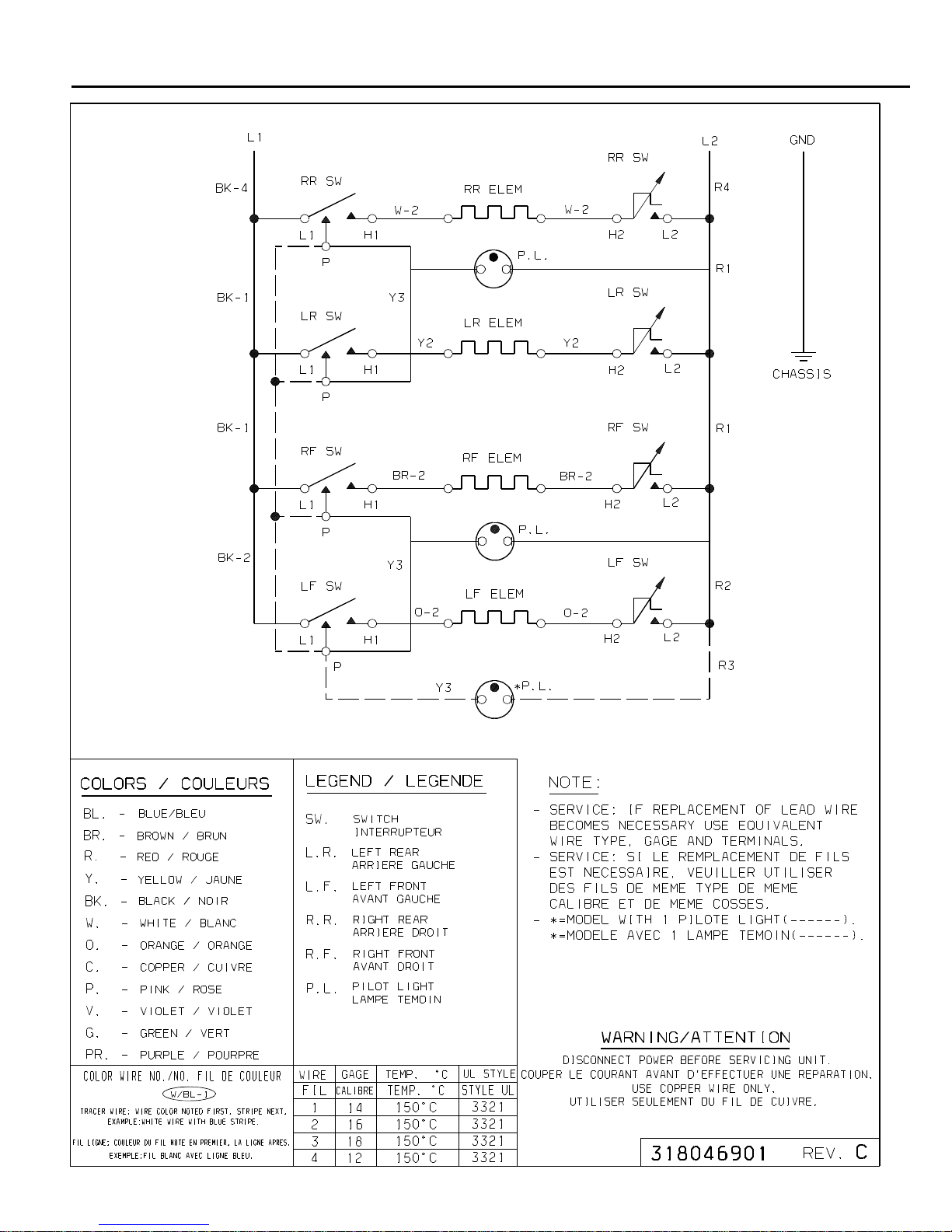

WIRING DIAGRAM
