Franke PROTRONIC-S PRTRS0009 Manual de usuario

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm / 23.08.19

PROTRONIC-S

PRTRS0009

2030025078

7612982224799

EN Installation and operating instructions Electronic washbasin mixer

DE Montage- und Betriebsanleitung Elektronik-Waschtischmischer

FR Notice de montage et de mise en service Mitigeur électronique pour lavab

ES Instrucciones de montaje y servicio Mezclador electrónico para lavab

IT Istruzioni per il montaggio e l'uso Miscelatore elettronico per lava

NL Montage- en bedrijfsinstructies Elektronische wastafelmengkraan

PL Instrukcja montażu i obsługi Elektr. armatura umywalkowa

SV Monterings- och driftinstruktion Elektronisk blandare till tvätts

CS Návod pro montáž a provoz Elektronická umyvadlová směšovac

FI Asennus- ja käyttöohje Elektroninen allassekoittaja

RU Инструкция по монтажу и вводу в эксплуатацию Электронный смеситель для умывал

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

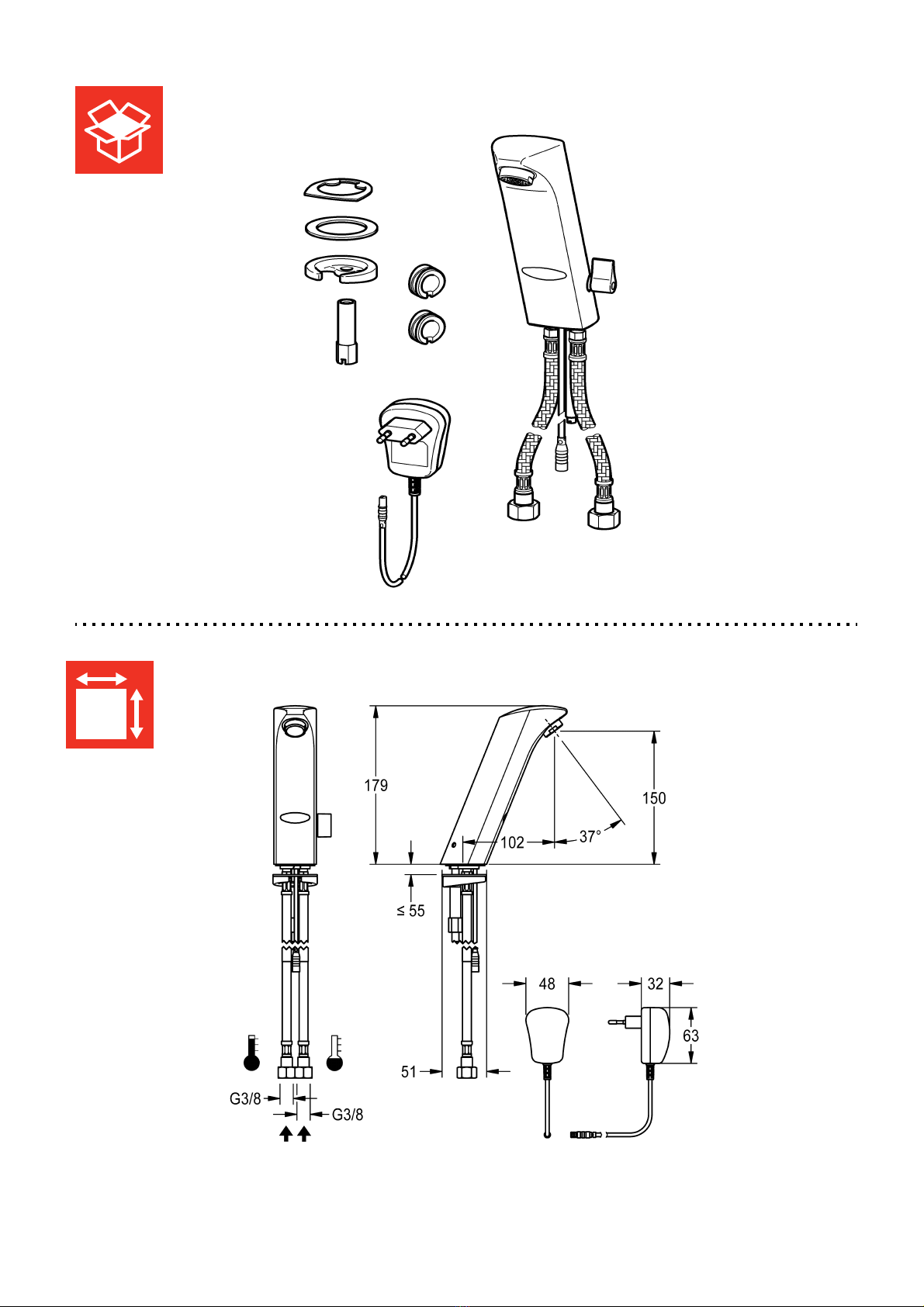

- 2 -

- 3 -

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

Installation and operating

instructions Montage- und Betriebsanleitung

Important notes Wichtige Hinweise

►Before installing flush piping system!

►After completing the installation, set the

temperature limiter!

►The fitting must be operated only with

original mesh filters and return flow

inhibitors!

►Vor Installation Rohrleitungen gemäß

DIN 1988 spülen!

►Nach erfolgter Montage die

Temperaturbegrenzung einstellen!

►Armatur nur mit original Sieben und

Rückflussverhinderern betreiben!

Technical data Technische Daten

►Minimum flow pressure 1.0 bar

►Maximum operating pressure 10 bar

►Recommended flow pressure 3 bar

►Volume flow 0.1 l/s

►Supply voltage 230 V AC

►Type of protection IP 55/IP 22

►Operating voltage 6 V DC

►Mindestfließdruck 1,0 bar

►Maximaler Betriebsdruck 10 bar

►Empfohlener Fließdruck 3 bar

►Volumenstrom 0,1 l/s

►Anschlussspannung 230 V AC

►Schutzart IP 55/IP 22

►Betriebsspannung 6 V DC

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

- 4 -

Instrukcja montażu i obsługi Monterings- och driftinstruktion

Ważne wskazówki Viktiga informationer

►Przed instalacjąprzepłukaćrury!

►Po zakończeniu montażu ustawić

ograniczenie temperatury!

►Armatury należy używaćwyłącznie z

oryginalnymi sitkami i zaworami zwrotnymi!

►Spola igenom rörledningarna före

installation!

►När monteringen har gjorts skall

temperaturbegränsningen ställas in!

►Använd armaturen endast med originalsilar

och originalåterflödesförhindrare!

Dane techniczne Tekniska data

►Minimalne ciśnienie przepływu 1,0 bar ►Minsta hydrauliska tryck 1,0 bar

►Maximalt drifttryck 10 bar

►Rekommenderat hydrauliskt tryck 3 bar

►Volymström 0,1 l/s

►Skyddsklass 230 V AC

►Skyddsklass IP 55/IP 22

►Driftspänning 6 V DC

►Maksymalne ciśnienie robocze 10 barów

►Zalecane ciśnienie przepływu 3 barów

►Objętościowe natężenie

przepływu 0,1 l/s

►Rodzaj ochrony 230 V AC

►Rodzaj ochrony IP 55/IP 22

►Napięcie robocz 6 V DC

Notice de montage et de mise en

service Návod pro montáž a provoz

Remarques importantes Důležité pokyny

►Rincer les conduites avant d’installer ! ►Před instalací potrubí propláchněte!

►Une fois le montage terminé, régler la

limitation de température !

►Po provedené montáži nastavit omezení

teploty!

►Ne faire fonctionner la robinetterie qu'avec

les filtres et clapets de non retour d'origine !

►Provozovat armaturu jen s originálními sít-

ky a zařízeními proti zpětnému toku!

Données techniques Technické údaje

►Pression dynamique minimale 1,0 bar ►Minimální průtočný tlak 1,0 bar

►Pression de service maximale 10 bars ►Maximální provozní tlak 10 bar

►Pression dynamique recommandée 3 bars ►Doporučený průtočný tlak 3 bar

►Débit volumique 0,1 l/s ►Průtok 0,1 l/s

►Tension de raccordement 230 V AC ►Přípojné napětí 230 V AC

►Type de protection IP 55/IP 22 ►Krytí IP 55/IP 22

►Tension de service 6 V DC ►Provozní napětí 6 V DC

- 5 -

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

Instrucciones de montaje y

servicio Asennus- ja käyttöohje

Indicaciones importantes Tärkeitä ohjeita

►¡Enjuagar las tuberías antes de instalar! ►Huuhtele putkijohdot ennen asennusta!

►¡Ajuste el límite de temperatura tras

realizar el montaje!

►Säädä asennuksen jälkeen lämpötilan

rajoitus!

►¡La grifería debe hacerse funcionar

únicamente con los tamices y las válvulas

antiretorno originales!

►Käytä varusteet vain alkuperäisten sihtien

ja takaisinvirtauksen eston kanssa!

Datos técnicos Tekniset tiedot

►Presión mínima de flujo 1,0 bar ►Vähimmäisvirtauspaine 1,0 bar

►Presión máxima de servicio 10 bares ►Suurin käyttöpaine 10 bar

►Presión de flujo recomendada 3 bares ►Suositeltava virtauspaine 3 bar

►Flujo volumétrico 0,1 l/s ►Tilavuusvirta 0,1 l/s

►Tensión de conexión 230 V AC ►Verkkojännite 230 V AC

►Modo de protección IP 55/IP 22 ►Suojaustapa IP 55/IP 22

►Tensión de servicio 6 V DC ►Käyttöjännite 6 V DC

Istruzioni per il montaggio e

l'uso

Инструкция по монтажу и

вводу вэксплуатацию

Avvertenze importanti Важные указания

►Sciacquare le tubazioni prima di installare! ► Перед инсталляцией промыть трубки!

►Una volta terminata l'installazione, impo-

stare la limitazione di temperatura!

►Послемонтажа отрегулировать

температурный предел!

►Utilizzare la rubinetteria esclusivamente

con i filtri e le valvole antiriflusso originali!

► Эксплуатировать арматуру только с

оригинальными фильтрами иклапанами

обратного течения!

Specifiche tecniche Технические характеристики

►Pressione idraulica min. 1,0 bar

►Pressione di esercizio max. 10 bar

►Pressione idraulica consigliata 3 bar

►Portata volumetrica 0,1 l/s

►Tensione di allacciamento 230 V AC

►Tipo di protezione IP 55/IP 22

►Tensione di esercizio 6 V DC

► Минимальный гидравлический напор

1,0 бар

► Максимальное рабочее давление

10 бар

► Рекомендуемый гидравлический напор

3бар

►Oбъемный расход 0,1 л/c

►Напряжениепитающей сети

230 В переменного тока

►Видзащиты IP 55/IP 22

► рабочее напряжение 6 Впостоянного

тока

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

- 6 -

Montage- en bedrijfsinstructies

Belangrijke aanwijzingen

►Voor installatie buisleidingen spoelen!

►Na de montage de temperatuurbegrenzing

instellen!

►Armatuur alleen met originele zeven en

terugstroomkleppen gebruiken!

Technische gegevens

►Minimale dynamische druk 1,0 bar

►Maximale werkdruk 10 bar

►Aanbevolen dynamische druk 3 bar

►Volumestroom 0,1 l/s

►Aansluitspanning 230 V AC

►Veiligheidsgraad IP 55/IP 22

►Bedrijfsspanning 6 V DC

www.franke.com

- 7 -

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

1. Montage

EN Installation NL Montage CS Montáž

FR Montage PL MontażFI Asennus

ES Montaje SV Montering RU Монтаж

IT Montaggio

13 mm 19 mm

1 2

on top

3.1

3.2

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

- 8 -

2. Funktion

3. Mischeinrichtung verdecken

EN Function NL Werking CS Funkce

FR Fonctionnement PL Funkcja FI Toiminto

ES Función SV Funktion RU Функционирование

IT Funzionamento

EN Conceal mixed-water facility NL Menginrichting verbergen CS Zakrýt míchací zařízení

FR Dispositif mélangeur PL Zakryćurządzenie mieszające FI Peitä miksauslaite

ES Cubrir el elemento mezclador SV Dölj blandingsanordning RU Закрыть смеситель так, чтобы его не

было видно

IT Coprire il blocco di miscelazione

1 2

1.2

1.1

40 °C

3mm

- 9 -

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

EN ARed ES ARojo PL A Czerwony FI A Punainen

B Blue B Azul B Niebieski B Sininen

DE ARot IT A Rosso SV ARöd RU Aкрасный

BBlau BBlu BBlå Bголубой

FR A Rouge NL A Rood CS AČervený

B Bleu B Blauw B Modrý

ZMI_001_2030025078-PRTRS0009_#SALL_#AQU_#V4.fm

- 10 -

4. Temperaturbegrenzung einstellen

EN Set the temperature limiter NL Temperatuurbegrenzing

instellen

CS Nastavit omezení teploty

FR Régler la limitation de

température

PL Ustawiæ ograniczenie tempe-

ratury

FI Säädä lämpötilan rajoitus

ES Ajuste el límite de temperatura SV Ställ in temperaturbegräns-

ningen

RU установить ограничение по

температуре

IT Impostare la limitazione di temperatura

3mm

> 40 °C

40 °C

360°

3 4
