Installation and operating instructions Montażi instrukcja obsługi

EA-Nr.: 7612982217166

FAR-Best.-Nr.: 2030019175

FAID0008

Inhaltsverzeichnis11.fm

...................................................................................... 3

Please refer to the graphics in the German Installation and

Operating Instructions.

...................................................................................... 8

Prosimy przyjąć grafikęz niemieckiej instrukcji montażu i

obsługi.

- 3 -

ZMI_001_2030019175-FAID0008_#SEN_#AQU_#V1.fm

0English

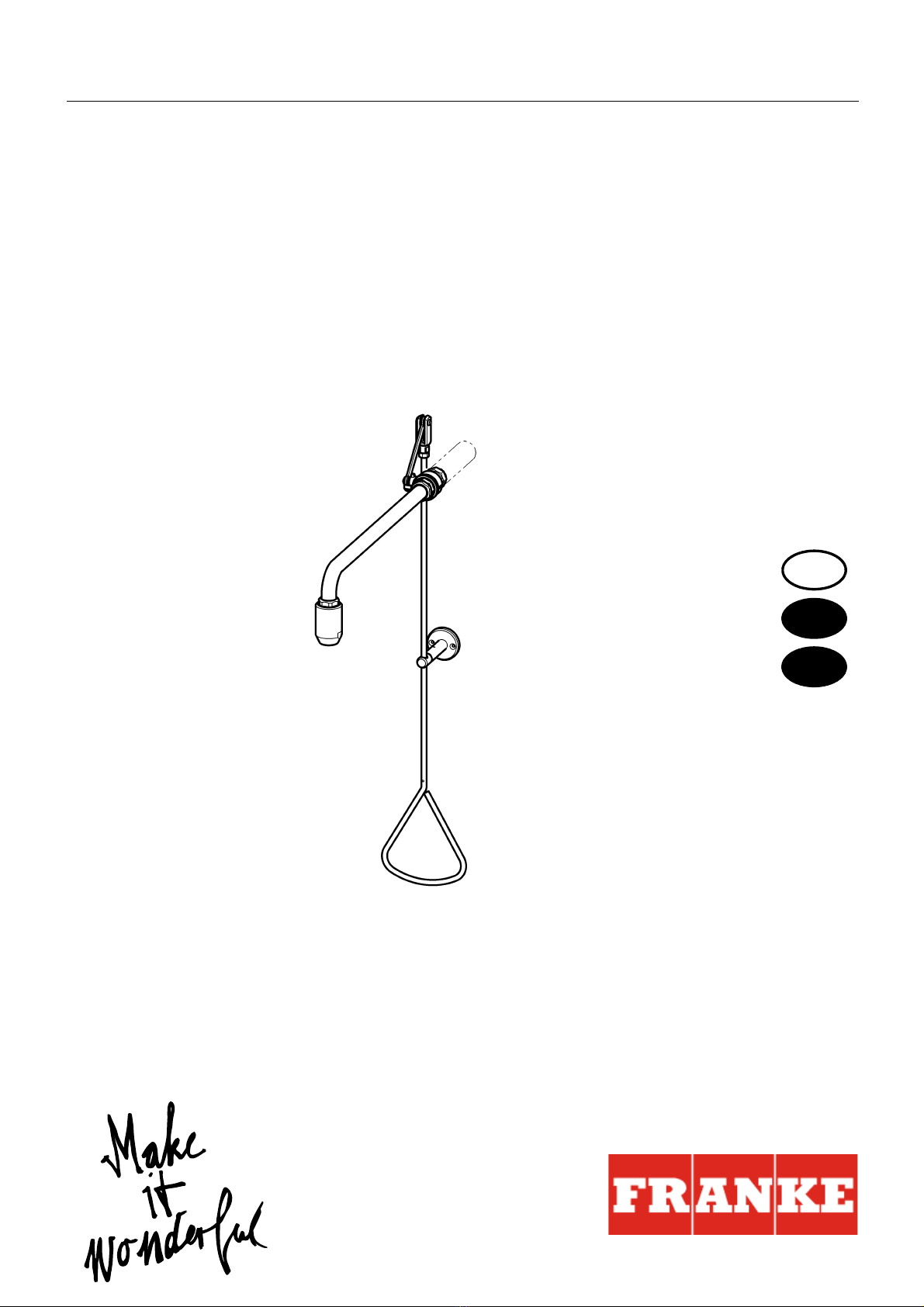

Emergency shower with pull rod

Please refer to the graphics in the German installation and operating instructions.

Table of contents

1. Abbreviations and units . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

2. Key . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

3. Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

4. Important notes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Description of product

5. Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

6. Technical specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

7. Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

8. Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

9. Installation example . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Assembly, function and commissioning

10. Assembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

11. Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Maintenance

12. Maintenance and care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

13. Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

14. Spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1. Abbreviations and units

EA-Nr. European article number

FAR-Best.-Nr. Franke Aquarotter order number

Conversion 1 mm = 0.03937 inches

1 inch = 25.4 mm

All length specifications in the graphics are in mm.

ZMI_001_2030019175-FAID0008_#SEN_#AQU_#V1.fm

- 4 -

2. Key

Warning!

Failure to observe can result in bodily injury or even death.

Caution!

Failure to observe can result in material damage.

☞Important!

Failure to observe can cause the product to malfunction.

☞Useful information for optimum handling of the product.

3. Warranty

Liability is accepted in accordance with the General Terms and Conditions of

Business and Supply.

Use only genuine spare parts!

4. Important notes

• Installation, commissioning and maintenance must be performed only by a

qualified expert in accordance with the instructions provided, legal requirements

and recognised engineering standards.

• All technical connection regulations specified by the local water and electricity

supply companies must be observed.

• We reserve the right to make changes.

5. Application

Emergency showers are prescribed first aid installations for work stations where

hazardous materials are being handled.

6. Technical specifications

Minimum flow pressure: 0.5 bar

Maximum stagnation pressure: 10 bar

Volumetric flow:

0.5 bar flow pressure: 45 l/m

1.0 bar flow pressure: 65 l/m

1.5 bar flow pressure: 80 l/m

2.0 bar flow pressure: 90 l/m

2.5 bar flow pressure: 100 l/m

3.0 bar flow pressure: 110 l/m

Assembly height: Lower edge of shower head (220 ± 10) cm

above floor as per EN 15154 Part 1

- 5 -

ZMI_001_2030019175-FAID0008_#SEN_#AQU_#V1.fm

7. Scope of delivery

8. Dimensions

For special designs, see the customer drawing for dimensions.

9. Installation example

10. Assembly

☞Important!

• Prior to the assembly process, flush the pipework in accordance with DIN 1988.

• Mount the emergency shower in accordance with EN 15154 Part 1.

☞The manual actuator of the emergency shower can be plugged.

☞To protect the tiles, use masking tape when marking and drilling. Drill at low speed.

☞Depending on the composition of the wall, special wall plugs may have to be used

(to be provided by the customer).

10.1

Place the water supply (a) centrally at a height of 2310 ± 100 mm above the finished

floor.

10.2

Screw in the closed ball valve as far as possible, creating a seal and bringing it into

position as follows:

– The valve axis must point to

the left.

– The pivot motion of the valve lever must be aligned so that it is 90° to the wall.

10.3

Place the wall support (c) onto the guide (e) on the manual actuator and secure with

the grub screw (d).

10.4

Place the valve lever into the "close" position.

A: Closed

B: Open

Pos. Pcs. Name

1 1 Shower head

2 1 Wall bracket

3 1 Ball valve

4 1 Hand actuator with plugging option

5 1 Accessories kit:

First aid sign

1 Installation and operating instructions

ZMI_001_2030019175-FAID0008_#SEN_#AQU_#V1.fm

- 6 -

10.5

Screw the manual actuator (g) into the fork head (f) of the deflection lever and lock

with a nut.

10.6

Using the spirit level, align the manual actuator (g) so that it is vertical.

10.7

Mark drill holes for the wall support (h) 40 mm above the triangular handle.

10.8

Drill in accordance with these markings.

10.9

Insert the wall plugs.

10.10

Screw on the wall support (c).

10.11

Screw the wall bracket (j) into the shower head (k) so that a seal is formed.

10.12

Seal in the shower head with the wall bracket and bring into position.

10.13

Check the water connection for leaks.

10.14

Plug the manual actuator if need be.

11. Function

11.1

Pull the manual actuator.

• The water will flow.

☞The valve is not self-closing!

11.2

Place the manual actuator back in its start position.

• The water stops flowing.

12. Maintenance and care

Check the emergency shower once a month to make sure that it is in working order.

(Guidelines for Laboratories BGI/GUV-I 850-0)

As a measure for the prevention of microbiological contamination, it is recom-

mended that you replace the fill water in the fitting at shorter intervals by opening the

valve.

Use suitable cleaning agents which do not attack the tap in a proper manner and

rinse with water after use. High-pressure cleaners must not be used for cleaning.

- 7 -

ZMI_001_2030019175-FAID0008_#SEN_#AQU_#V1.fm

13. Troubleshooting

If you cannot rectify a fault or if it is not in the list, please contact our customer

service department!

14. Spare parts

Description Order No.

Ball valve . . . . . . . . . . . . . . . . . . . . . 2030025022

Other spare parts on request; see the wall bracket for material numbers

Fault Cause Remedy

Water does not flow – Water supply interrupted ➯Restore it

Manual actuator is

catching

– Ball valve not correctly aligned ➯Align it

– Pull rod or manual actuator bent ➯Straighten it

– Ball valve stiff ➯Replace it

Body shower is

dripping

– Ball valve defective ➯Replace it

ZMI_001_2030019175-FAID0008_#SPL_#AQU_#V1.fm

- 8 -

0Polski

Prysznic bezpieczeństwa z drążkiem pociągowym

Patrz rysunek w niemieckiej instrukcji montażu i obsługi.

0Spis treści

1. Skróty i jednostki . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2. Objaśnienie symboli . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

3. Gwarancja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4. Ważne uwagi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Opis produktu

5. Zastosowanie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

6. Dane techniczne. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

7. Zakres dostawy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

8. Wymiary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

9. Przykład instalacji . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Montaż, działanie i uruchomienie

10. Montaż. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

11. Działanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Konserwacja

12. Konserwacja i czyszczenie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

13. Usuwanie usterek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

14. Części zamienne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

1. Skróty i jednostki

EA-Nr. Europejski numer artykułu

FAR-Best.-Nr. Nr katalogowy Franke Aquarotter

Przeliczanie jednostek 1 mm = 0,03937 cala

1 cal = 25,4 mm

Wszystkie długości na rysunkach podano w mm.

ZMI_001_2030019175-FAID0008_#SPL_#AQU_#V1.fm

- 9 -

2. Objaśnienie symboli

Ostrzeżenie!

Nieprzestrzeganie może spowodowaćzagrożenie życia lub ryzyko urazu.

Uwaga!

Nieprzestrzeganie może spowodowaćszkody materialne.

☞Ważne!

Nieprzestrzeganie może spowodowaćzakłócenia w działaniu produktu.

☞Informacje przydatne do optymalnego obchodzenia sięz produktem.

3. Gwarancja

Zakres odpowiedzialności producenta wynika z ogólnych warunków handlowych.

Używaćwyłącznie oryginalnych części zamiennych!

4. Ważne uwagi

•Montaż, uruchamianie i konserwacja musząbyćprzeprowadzane przez specja-

listęzgodnie z dostarczonąinstrukcją, przepisami prawnymi i ogólnie przyjętymi

normami technicznymi.

• Należy przestrzegaćwarunków technicznych wydanych przez lokalne zakłady

wodociągowe i energetyczne.

• Wszelkie zmiany zastrzeżone.

5. Zastosowanie

Prysznice bezpieczeństwa sąurządzeniami pierwszej pomocy wymaganymi

w miejscach pracy, w których występująsubstancje niebezpieczne.

6. Dane techniczne

Minimalne ciśnienie przepływu: 0,5 bar

Maksymalne ciśnienie spoczynkowe: 10 bar

Przepływ:

ciśnienie przepływu 0,5 bar: 45 l/m

ciśnienie przepływu 1,0 bar: 65 l/m

ciśnienie przepływu 1,5 bar: 80 l/m

ciśnienie przepływu 2,0 bar: 90 l/m

ciśnienie przepływu 2,5 bar: 100 l/m

ciśnienie przepływu 3,0 bar: 110 l/m

Wysokość montażowa: Krawędźdolna głowicy natryskowej

(220 ± 10) cm nad podłogązgodnie

z normąEN 15154 część 1

ZMI_001_2030019175-FAID0008_#SPL_#AQU_#V1.fm

- 10 -

7. Zakres dostawy

8. Wymiary

W wersjach specjalnych, wymiary zobacz indywidualny rysunek.

9. Przykład instalacji

10. Montaż

☞Ważne!

• Przed montażem należy przepłukaćprzewody rurowe zgodnie z normąDIN 1988.

•Zamontowaćprysznic bezpieczeństwa zgodnie z EN 15154, część 1.

☞Spust ręczny prysznica awaryjnego może byćzaplombowany.

☞Przy trasowaniu i wierceniu otworów używaćpapierowej taśmy maskującej do

osłonięcia płytek. Wiercićz niewielkąprędkością.

☞W razie potrzeby użyćspecjalistycznych kołków do różnych rodzajów ścian

(w zakresie klienta).

10.1

Ustawićdopływ wody (a) na wysokości 2310 ± 100 mm nad podłogą.

10.2

Zamknięty zawór kulowy wkręcićjak najdalej do końca i ustawićw następującym

położeniu:

–Ośzaworu powinna byćskierowana w lewo.

– Ruch obrotowy dźwigni zaworu powinien byćustawiony pod kątem 90° w

stosunku do ściany.

10.3

Nasunąć podporęścienną(c) na prowadnicę(e) w spuście ręcznym

i unieruchomićkołkiem gwintowanym (d).

Poz. szt. Opis

11 Głowica natryskowa

2 1 Wylewka

3 1 Zawór kulowy

41 Spustręczny z możliwościąplombowania

5 1 Dodatkowe opakowanie:

Oznakowanie awaryjne

1 Instrukcja montażu i obsługi

Tabla de contenidos

Idiomas:

Otros manuales de Accesorio de baño de Franke

Franke

Franke RODAN RODX602 Manual de usuario

Franke

Franke HDTX806L Manual de usuario

Franke

Franke SANW SANW205 Manual de usuario

Franke

Franke F5ST2022 Manual de usuario

Franke

Franke F5LT2005 Manual de usuario

Franke

Franke F5L-Mix 2030039446 Manual de usuario

Franke

Franke Maris MRG 160 Black Edition Manual de usuario

Franke

Franke Protronic-S AQUA131 2000067774 Manual de usuario

Franke

Franke RODAN RODX605S Manual de usuario

Franke

Franke Janus JSD Series Manual de usuario

Franke

Franke KUBUS2 KNG113 Manual de usuario

Franke

Franke HDTX675E Manual de usuario

Franke

Franke AQRM276B Manual de usuario

Franke

Franke CITY UCG 620-78 Manual de usuario

Franke

Franke PRTR0006 Manual de usuario

Franke

Franke EXOS676EX Manual de usuario

Franke

Franke PROTRONIC-S Manual de usuario

Franke

Franke AQUACONTACT AQCT0051 Manual de usuario

Franke

Franke XINX672 Manual de usuario

Franke

Franke F5ET2008 Manual de usuario

Franke

Franke KWC 2030036195 Manual de usuario

Franke

Franke AQFT0019 Manual de usuario

Franke

Franke RODAN E-RODX605N Manual de usuario

Franke

Franke STD08 Manual de usuario

Manuales populares de Accesorio de baño de otras marcas

DURAVIT

DURAVIT C.1 C15240 0090 Manual

Heatstore

Heatstore HSTRL500WTN Manual de usuario

Sunshower

Sunshower PURE SOLO Manual de usuario

Delabie

Delabie Delabie Sporting 714700 Manual de usuario

Kohler

Kohler K-13056 Instrucciones de montaje

ESS

ESS Container TCL-11 Manual de usuario

Mustee

Mustee 22C Manual de usuario

VITRA

VITRA V-Flow Manual de usuario

baliv

baliv DUK-80.30 T Manual de usuario

Malmet

Malmet B105BT Manual de usuario

bathstore

bathstore Transition H1690MM Guía

BELLOSTA

BELLOSTA Edward 0800/M Manual de usuario

baliv

baliv DU-5160 Manual de usuario

Gessi

Gessi RILIEVO 59011 Manual de usuario

noken

noken VITAE 100188525-N299998810 Manual de usuario

Allen + Roth

Allen + Roth 1142VA-30-201 Manual de usuario

Britex

Britex HBDA Manual de usuario

GRE

GRE DSALC32W Manual de usuario
