Forest garden DIAMOND 520109X460 Manual de usuario

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

FOREST DIAMOND Pilot radiowy - 520109X460

SPECYFIKACJA TECHNICZNA:

● 3V bateria typu: CR2450 ● zasięg nadajnika maks. 30 m

● żywotność baterii do 3 lat ● zakres temp. pracy:-10°C - +50°C

● częstotliwość 433.92MHz ● jeden kanał może sterować maks.20 odbiornikami

● moc nadajnika maks. 10 mW

diody kanałów

1 2 3 4 5 6

OTWÓRZ /GÓRA Włącz /Wyłącz (wcisnąć

przycisk i trzymać przez 3 sek.

STOP

przycisk Przycisk P (do.programowania -

napędów rurowych)

ZAMKNIJ / DÓŁ

przycisk

INSTALACJA BATERII:

zmiana kanałów 1. odkręcić wkręt

2. przesunąć do góry

by otworzyć obudowę

i umieścić baterię „+” do góry

WYMIANA BATERII

Zaprogramowane odbiorniki pozostają w pamięci urządzenia nawet po rozładowaniu baterii

Zużyte baterie należy przekazać do utylizacji zgodnie z lokalnymi przepisami w tym zakresie

FOREST SHUTTLE S / L / M PROGRAMOWANIE ODBIORNIKA

Napędy SHUTTLE z odbiornikiem RF wyróżnia biała antenka na dole obudowy

Programowanie pilota DIAMOND z napędem Shuttle S/L/M :

antena

Zaświecą się diody od

Diody zaczną błyskać

1st →2nd→3rd LED

1x przez 5 sek.

Wciśnij przycisk OTRWÓRZ- 1x

Ta sama procedura, ale wciśnięty OTWÓRZ (zamiast ZAMKNIJ) spowoduje usunięcie zaprogramowanego kanału

Nie należy instalować napędu w pobliżu innych odbiorników ponieważ mogą zakłócać pracę wbudowanego odbiornika

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

SPECYFIKACJA TECHNICZNA:

● zasilanie Shuttle M

● połączenie przez gniazdo EYE-1 Forest Shuttle M

● zakres temp. pracy: -10°C -

+50°C

● sterowanie pilotem Forest Multi / Diamond i włącznikiem ściennym RF

dioda led przycisk PROGRAM

Nie należy instalować napędu w pobliżu innych odbiorników ponieważ mogą powstawać zakłócenia

wciśnij przycisk PROGRAM

, wciśnij przycisk PROGRAM,

wciśnij i przytrzymaj przycisk PROGRAM

dioda led się zaświeci

dioda led się zaświeci przez 10 sekund do czasu gdy

dioda led zacznie błyskać

trzymając pilot nie dalej niż 2 metry wybierz (by skasować) żądany kanał

od odbiornika. Wybierz kanał . i wciśnij przycisk ZAMKNIJ

i wciśnij przycisk OPEN

1x OTWÓRZ

1x ZAMKNIJ

na odbiorniku: na odbiorniku:

i zgaśnie dioda błyśnie 1x i zgaśnie

PROGRAMOWANIE PILOTA DIAMOND

USUWANIE JEDNEGO

USUWANIE WSZYSTKICH

Z ODBIORNIKIEM MOC.DO NAPĘDU

ZAPROGRAMOWANYCH KANAŁÓW

FOREST DIAMOND Pilot radiowy - 520109X460

ZAPROGRAMOWANYCH KANAŁÓW

dioda błyśnie 3 x

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

5201001360 / 1361

ODBIORNIK FOREST FMS/BCS MULTI 5201011500

SPECYFIKACJA TECHNICZNA ODBIORNIK DLA SHUTTLE SPECYFIKACJA TECHNICZNA ODB. DLA FMS I BCS

● zasilanie z SHUTTLE M ● zasilanie 230Vac – 500W

● może być także stosowany jako włącznik ścienny ● steruje jednym napędem BCS lub FMS

● kabel 0,5mtr → 5201001360 ● może być także jako włącznik ścienny

● kabel 3,5mtr → 5201001361 ● okablowanie maks. 2,5mm²

● połączenie przez gniazdo EYE-1 Forest Shuttle M ● zakres temp. pracy: -10°C - +50°C

● zakres temp. pracy: -10°C - +50°C

● sterowanie pilotem Forest Multi / Diamond

i włącznikiem ściennym RF przycisk PROGRAM dioda led

OTWÓRZ / GÓRA

STOP

ZAMKNIJ / DÓŁ

użyj wkrętaka

by zdjąć pokrywę

wciśnij przycisk PROGRAM, dioda mruga

wciśnij przycisk STOP i ZAMKNIJ

w odbiorniku przez ~6 sec.

wciśnij przycisk STOP

dioda led błyśnie i wyłączy się

trzymając pilot nie dalej niż 2 metry

od odbiornika. Wybierz kanał wybierz (by skasować) żądany kanał

i wciśnij przycisk OPEN i wciśnij przycisk ZAMKNIJ

dioda błyśnie 3 x i zgaśnie dioda błyśnie 1 x

i zgaśnie

Nie należy instalować napędu

w pobliżu innych odbiorników

ponieważ mogą powstawać

PROGRAMOWANIE PILOTA USUWANIE ZAPROGRAMOWANEGO

USUWANIE WSZYSTKICH

Z ODBIORNIKIEM

ZAPROGRAMOWANYCH KANAŁÓW

KANAŁU

zakłócenia

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

NAPĘD RUROWY

WBUDOWANY ODBIORNIK RF I ELEKTRONICZNE KRAŃCÓWKI -

wciśnij przycisk na napędzie, ①-szy pilot : wciśnij przycisk P.-razy 2 wciśnij przycisk P- 1 raz

napęd zacznie się poruszać

①

2x P 1x P

w ciągu 6 sekund

wciśnij przycisk P - 2 razy ②drugi pilot: wciśnij STOP - 1raz

②

1x STOP

2x P 1x P

wciśnij OTWÓRZ - 1x napęd zacznie się poruszać

wciśnij przycisk P- 1 raz

1x OTWÓRZ

1x P

napęd zacznie się poruszać

Aby dodać inne kanały

: napęd zacznie się poruszać

wciśnij 2xP zaprogramowanego kanału

2.wybierz inny kanał i wciśnij przycisk P

napęd zacznie się poruszać

CHANGING DIRECTION OF ROTATION :

To change the direction of rotation,

keep green button on motor pressed

for 7 sec, until motor turns to

acknowledge.

PROGRAMOWANIE PILOTA

DODAWANIE KOLEJNYCH PILOTÓW

Z NAPĘDEM RUROWYM

LUB KANAŁÓW DO NAPĘDU

USUNIĘCIE WSZYSTKICH PILOTÓW

wciśnij przycisk P - 1 raz

potwierdzając gotowośćpotwierdzając gotowość

potwierdzając gotowość

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

NAPĘD RUROWY

WBUDOWANY ODBIORNIK RF I ELEKTRONICZNE KRAŃCÓWKI

USTAWIANIE DOLNEGO I GÓRNEGO POŁOŻENIA KRAŃCOWEGO

WAŻNE - kiedy więcej napędów programowane są na jednym kanale, będą ustawiane wszystkie krańcówki

- podczas programowania należy trzymać pilot najdalej 2 metry od odbiornika/napędu

wciśnij 1x przycisk P wciśnij OTWÓRZ 1x

wciśnij przycisk P. 1x

1x P 1x OTWÓRZ 1x P

w żądanym miejscu wciśnij STOP

napęd zacznie się ustaw GÓRNĄ pozycję /w celu zatwierdzenia wciśnij STOP

poruszać potwierdzając gotowość

wolno 5 razy po 1 sekundzie

5x STOP

(wolno)

w żądanym miejscu wciśnij STOP

napęd zacznie się ustaw DOLNĄ pozycję /w celu zatwierdzenia wciśnij STOP n

poruszać potwierdzając gotowość

wolno 5 razy po 1 sekundzie

5x STOP

(wolno)

napęd zacznie się poruszać

krańcówki zostały zapamiętane

08/2015 Diamond pilot RF www.forestpolska.com v1.3E

NAPĘD RUROWY

WBUDOWANY ODBIORNIK RF I ELEKTRONICZNE KRAŃCÓWKI

USTAWIANIE DOLNEGO I GÓRNEGO POŁOŻENIA KRAŃCOWEGO

Ważne: Usunięcie zaprogramowanych krańcówek na jednym kanale usunięcie krańcówek wszystkich napędów spowoduje ,

wciśnij 1x przycisk P wciśnij 1x ZAMKNIJ wciśnij 1x przycisk P

1x P 1x P

1x ZAMKNIJ

napęd zacznie się

ZMIANA KIERUNKU DZIAŁANIA NAPĘDU

Gdy napęd nie jest uruchomiony wciśnij i przytrzymaj przycisk na napędzie przez ~ 7 sekund aż napęd zacznie się poruszać

przypisanych do tego kanału

poruszać potwierdzając gotowość

04/2015 WDOC Diamond remote www.forestgroup.nl v1.3E

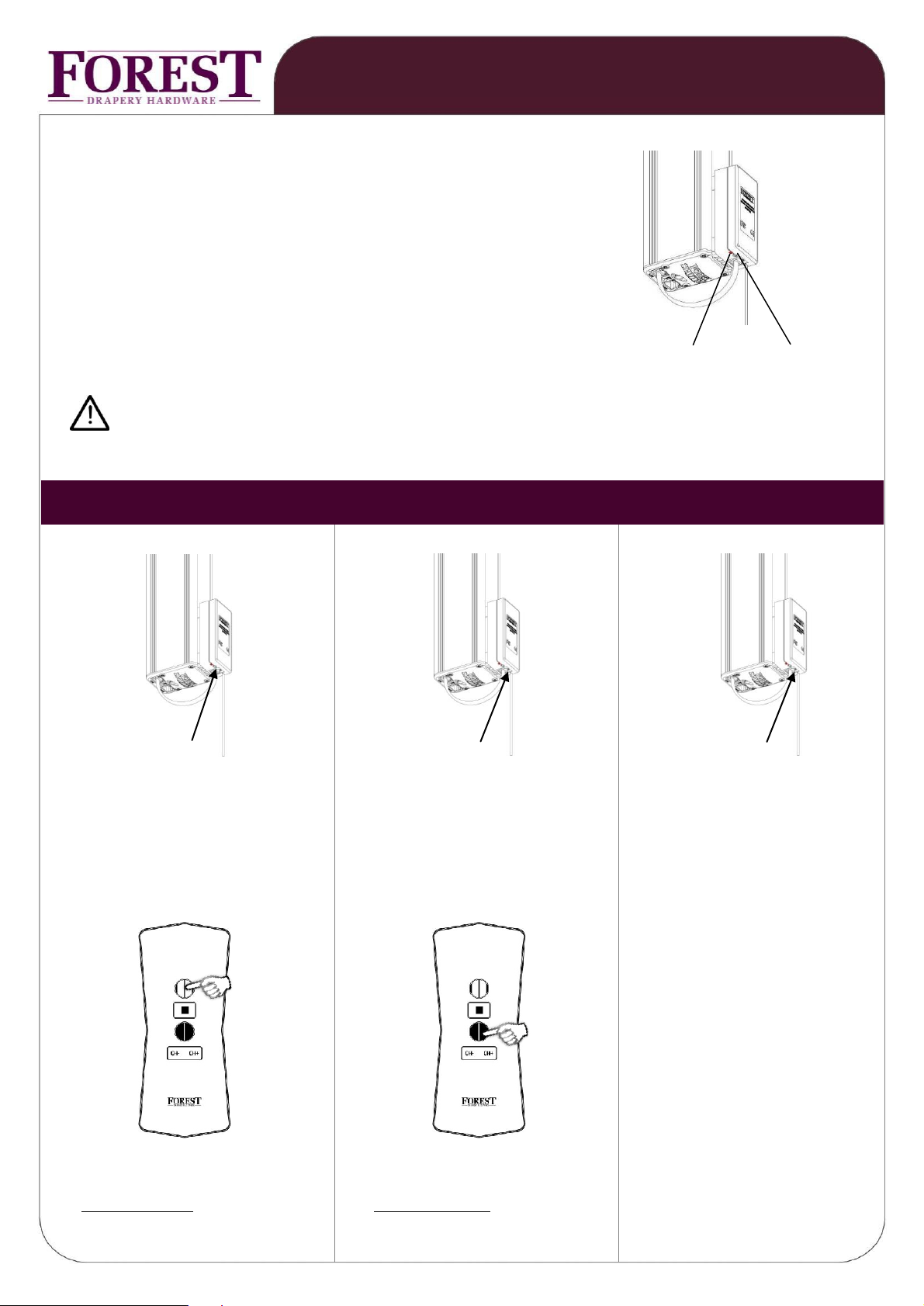

BS 24V DOUBLE SHAFT MOTOR - 36.4800.0000

BUILD-IN RECEIVER - ELECTRONIC LIMIT SETTING

TECHNICAL SPECIFICATION:

● 24Vdc, 16Watt

● nom. 0.8Nm – max. 1.0Nm

● 34 rpm

● max. running time 7 min.

● max. curtain weight 4 kg

● max. 5 cord rolls

● has to be used with Diamond remote, Multi remote and/or Multi wall switch RF

● only to be used in Forest BS system and with Forest power supply for BS motor

IMPORTANT: WHEN USING THE QUICK LOCK CORD ROLL, BE SURE TO LOCK THE CORD BEFORE USING THE MOTOR

switch on power to the motor: switch on power to the motor: switch on power to the motor:

motor will jog to acknowledge: motor will jog to acknowledge: motor will jog to acknowledge:

within 10 seconds after jog, select within 10 seconds after jog, select within 10 seconds after jog,

channel and press OPEN button (to be removed) channel and press select programmed channel and

STOP button press CLOSE button

motor will jog to acknowledge: motor will jog to acknowledge: motor will jog to acknowledge:

NOTE: if you need to start over, switch off the power and wait at least 20 seconds before switching in the power

PROGRAMMING WALL SWITCH REMOVE PROGRAMMED CHANNEL CHANGE MOTOR DIRECTION

TO BS MOTOR:

04/2015 WDOC Diamond remote www.forestgroup.nl v1.3E

BS 24V DOUBLE SHAFT MOTOR - 36.4800.0000

BUILD-IN RECEIVER - ELECTRONIC LIMIT SETTING

press P button once, press P button once, press P button twice,

motor will jog to acknowledge: motor will jog to acknowledge: motor will jog to acknowledge:

1x P 1x P 2x P

press OPEN button once, press CLOSE button once, press OPEN button once,

motor will jog to acknowledge: motor will jog to acknowledge: motor will jog to acknowledge:

1x 1x

press P button once, press P button once,

motor will jog to acknowledge: motor will jog to acknowledge:

press P button twice

motor will jog to acknowledge:

1x P 1x P

adjust desired upper end limit and adjust desired lower end limit and

press P to save the upper limit: press P to save the lower limit 2x P

press CLOSE button on remote,

motor will jog twice to acknowledge

1x P 1x P

motor will jog to acknowledge: motor will jog to acknowledge:

SET UPPER END LIMIT SET LOWER END LIMIT DELETE LIMITS

DELETE ALL MEMORY
