Flash FL-203 Manual de usuario

USER MANUAL / INSTRUKCJA OBSŁUGI

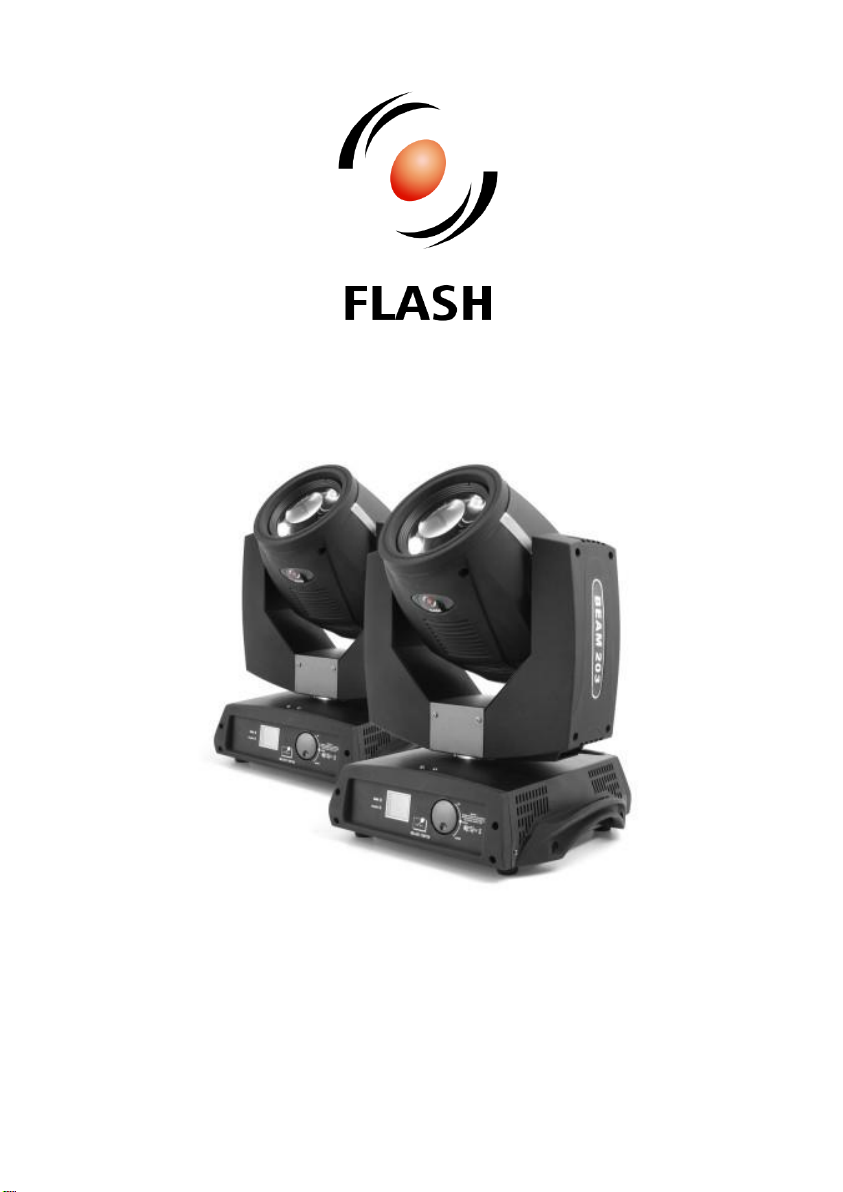

2x Moving Head 5R

FL-203 BEAM+ Case

F7100092

2x Moving Head 5R FL-203 BEAM + Case F7100092

www.flash-butrym.pl

Table of contents

1Introduction......................................................................................................................................................2

2Safety information ...........................................................................................................................................2

3Maintenance .....................................................................................................................................................2

4Product specification.......................................................................................................................................2

5Installation........................................................................................................................................................3

6connections.......................................................................................................................................................3

6.1 Connecting DMX signal.............................................................................................................................3

6.2 Voltage specification..................................................................................................................................4

6.3 DMX channel list........................................................................................................................................4

Spis treści

1Wprowadzenie.................................................................................................................................................6

2Zasady bezpieczeństwa ..................................................................................................................................6

3Konserwacja .....................................................................................................................................................6

4Specyfikacja produktu.....................................................................................................................................6

5Instalacja ...........................................................................................................................................................7

6Połączenia.........................................................................................................................................................7

6.1 Podłączenie sygnału DMX ........................................................................................................................7

6.2Specyfikacja zasilania.................................................................................................................................8

6.3 Lista kanałów DMX....................................................................................................................................8

www.flash-butrym.pl

1INTRODUCTION

Thank you for purchasing 2x Moving Head 5R FL-203 BEAM+ Case. For safety reasons and to ensure the

trouble-free operation, carefully read the instructions.

2SAFETY INFORMATION

1. Installation should be done by qualified personnel in order to minimize the risk of accidental

electric shock

2. Disconnect the power supply before installation.

3. Before connecting the unit to the mains, make sure it is not damaged mechanically. If you

notice any signs of damage you should contact your dealer immediately. Do not connect the

device to the mains.

4. Do not use the device in high humidity conditions and at temperatures above 40° C

5. The device must be installed on stable structures

WARNING! THE BULB IS HOT!

Please turn off or restart the device only after 20 minutes after turning off the lamp, once

it is fully cooled down. Frequent switching will reduce the life span of lamps and bulbs.

CAUTION! The head and yoke must be unlocked before operation! Check the pan/tilt

locks!

3MAINTENANCE

1. Regularly clean the fan and the fan cover to maintain good air circulation.

2. After turning the unit off, wait 20 minutes before restarting to avoid overheating and damage

to electronic components.

4PRODUCT SPECIFICATION

Power consumption: 330W

Power supply voltage: 100 - 240V

Voltage frequency: 50/60Hz

Lamp type: 5R

Display: Color LCD

Color: Color wheel - 14 colors + white

ZOOM: No

Beam angle (min): 0°

Beam angle (max): 4°

Dimming: Linear: 0 - 100%

Prism: 16-facet, rotating

FROST filter: Yes

FOCUS: Electronic

GOBO wheel: 17 + open, gobo shake effect

PAN range: 540°

TILT range: 240°

Number of DMX channels: 16

DMX standard: DMX 512

2x Moving Head 5R FL-203 BEAM + Case F7100092

www.flash-butrym.pl

Control interface: Wheel controller

Operating modes: DMX512, Auto, Sound-controlled, Master / Slave

AC IN: powerCON

DMX IN: XLR - 3 pin

Cooling: Active

Height [cm]: 50

Width [cm]: 37

Depth [cm]: 32

Weight [kg]: 16,6

5INSTALLATION

After removing the packaging, check if the device was not damaged during transport. Before connecting to

the mains, make sure that the device is securely mounted. The manufacturer is not responsible for damage

caused by unstable mounting.

Ensure proper connection to the mains and proper grounding. Make sure that the electrical parameters are

consistent with device requirements. All activities, including connecting the device to the mains must be

performed by qualified personnel.

6CONNECTIONS

The device is equipped with the DMX interface (3-pin XLR in/out). The connection is performed using cable

with XLR-female -> XLR-Male plugs.

The device is equipped with the following interfaces:

1. DMX (in/out): XLR 3-pin socket

2. Power in: powerCON socket

6.1 Connecting DMX signal

The connection is performed using cable with XLR-female -> XLR-Male plugs

DMX Controller

DMX 512 DMX 512

www.flash-butrym.pl

6.2 Voltage specification

Input Voltage

Total Power

Frequency

100~240V

330W

50/60Hz

6.3 DMX channel list

16CH mode

Channel

Function

Effect

CH 1

Color

0-3: White

4-7: White+ color 1

8-11: Color 1

12-15: Color 1+ color 2

16-19: Color 2

20-23: Color 2+ color 3

24-27: Color 3

28-31: Color 3+ color 4

32-35: Color 4

36-39: Color 4+ color 5

40-43: Color 5

44-47: Color 5+ color 6

48-51: Color 6

52-55: Color 6+ color 7

56-59: Color 7

60-63: Color 7+ color 8

64-67: Color 8

68-71: Color 8+ color 9

72-75: Color 9

76-79: Color 9+ color 10

80-83: Color 10

84-87: Color 10+ color 11

88-91: Color 11

92-95: Color 11+ color 12

96-99: Color 12

100-103: Color 12+ color 13

104-107: Color 13

108-111: Color 13+ color 14

112-115: Color 14

116-127: Color 14+ white

128-191: Forward from slow to fast

192-255: Reverse from slow to fast

CH 2

Strobe

0-3: Off

4-103: Pulse strobe from slow to fast

104-107: On

108-207: Strobe from slow to fast

208-212: On

213-251: Random strobe from slow to fast

252-255: On

CH 3

Dimmer

0-255: 0-100%

CH 4

Gobo

0-6: White

7-13: Gobo 1

2x Moving Head 5R FL-203 BEAM + Case F7100092

www.flash-butrym.pl

14-20: Gobo 2

21-27: Gobo 3

28-34: Gobo 4

35-41: Gobo 5

42-48: Gobo 6

49-55: Gobo 7

56-62: Gobo 8

63-69: Gobo 9

70-76: Gobo 10

77-83: Gobo 11

84-90: Gobo 12

91-97: Gobo 13

98-104: Gobo 14

105-111: Gobo 15

112-118: Gobo 16

119-127: Gobo 17

128-191: Forward from slow to fast

192-255: Reverse from slow to fast

CH 5

Prism

0-31: Off

32-255: On

CH 6

Prism rotating

0-127: 0°-400°

128-191: Forward from slow to fast

192-255: Reverse from slow to fast

CH 7

Gobo shaking

0: Off

1-191: Shaking from slow to fast

192-255: Off

CH 8

Frost

0-255: 0-100%

CH 9

Focus

Far-near

CH 10

Pan

0°-540°

CH 11

Pan fine

Pan fine tune

CH 12

Tilt

0°-270°

CH13

Tilt fine

Tilt fine tune

CH14

Pan/Tilt Speed

From slow to fast

CH15

Reset

0-249: No function

250-255: Reset

CH16

Bulb/Reset

0-99: No function

100-105: Off

106-199: No function

200-205: On

206-255: No function

www.flash-butrym.pl

1WPROWADZENIE

Dziękujemy za zakup urządzenia 2x GŁOWICA RUCHOMA 5R FL-203 BEAM+ Case. Ze względów

bezpieczeństwa oraz w celu zapewnienia bezawaryjnej pracy urządzenia należy dokładnie zapoznać się z

instrukcją.

2ZASADY BEZPIECZEŃSTWA

1. Instalacja powinna być przeprowadzana przez wykwalifikowany personel, aby

zminimalizować ryzyko przypadkowego porażenia prądem

2. Przed instalacją należy odłączyć urządzenie od sieci

3. Przed podłączeniem urządzenia do sieci energetycznej należy sprawdzić, czy nie jest ono

uszkodzone mechanicznie. Jeżeli widoczne są jakiekolwiek ślady uszkodzenia należy

niezwłocznie skontaktować się z dystrybutorem. Nie podłączać urządzenia do sieci

elektrycznej.

4. Nie należy korzystać z urządzenia w warunkach dużej wilgotności powietrza oraz w

temperaturze powyżej 40° C

5. Urządzenie należy instalować na stabilnych konstrukcjach

UWAGA! ŻARÓWKA JEST GORĄCA!

Wyłączenie lub resetowanie urządzenia powinno odbywać się najwcześniej 20 minut od

wyłączenia lampy, w celu zapewnienia jej odpowiedniego schłodzenia. Częste włączanie

i wyłączanie może mieć negatywny wpływ na żywotność lampy.

UWAGA! Głowica i jarzmo muszą zostać odblokowane przed uruchomieniem. W tym

celu należy sprawdzić blokady pan/tilt!

3KONSERWACJA

1. Dla zachowania dobrej cyrkulacji powietrza należy regularnie czyścić wentylator oraz osłonę

wentylatora

2. W celu uniknięcia przegrzania i uszkodzenia elementów elektronicznych, po każdym

wyłączeniu urządzenia należy odczekać 20 minut przed jego ponownym uruchomieniem.

4SPECYFIKACJA PRODUKTU

Pobór mocy: 330W

Napięcie zasilania: 100 - 240V

Częstotliwość napięcia: 50/60Hz

Typ lampy: 5R

Wyświetlacz: LCD Kolorowy:

Barwa: Tarcza kolorów - 14 + biały

ZOOM: Nie

Kąt świecenia (min): 0°

Kąt świecenia (max): 4°

Ściemnianie: Płynne: 0 - 100%

Pryzmat: 16-ścienny, obrotowy

Filtr FROST: Tak

Regulacja ostrości (FOCUS): Elektroniczna

2x Moving Head 5R FL-203 BEAM + Case F7100092

www.flash-butrym.pl

Tarcza GOBO: 17 wzorów, efekt Gobo Shake

Zakres ruchu - PAN: 540°

Zakres ruchu - TILT: 240°

Ilość kanałów DMX: 16

Standard DMX: DMX 512

Sterowanie: Kółko sterujące

Tryby pracy: DMX512, Auto, Sterowanie dźwiękiem, Master / Slave

AC IN: powerCON

DMX IN: XLR - 3 pi:

Chłodzenie: Aktywne

Wysokość [cm]: 50

Szerokość [cm]: 37

Głębokość [cm]: 32

Waga [kg]: 16,6

5INSTALACJA

Po wyjęciu urządzenia z opakowania należy sprawdzić czy nie zostało ono uszkodzone podczas transportu.

Przed podłączeniem do sieci elektrycznej należy upewnić się, że urządzenie zamocowane jest stabilnie.

Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane niestabilnym zamocowaniem

urządzenia.

Podczas korzystania z urządzenia należy zadbać o poprawne podłączenie go do sieci elektrycznej oraz

prawidłowe uziemienie. Należy upewnić się, że parametry sieci elektrycznej są zgodne z wymaganiami

urządzenia. Wszelkie czynności obejmujące obsługę w zakresie podłączania urządzenia do sieci elektrycznej

powinny być wykonywane przez wykwalifikowany personel.

6POŁĄCZENIA

Urządzenie wyposażone jest w następujące interfejsy:

3. DMX (wejście/wyjście) – złącza: XLR 3-pin

4. Zasilanie wejście: powerCON

6.1 Podłączenie sygnału DMX

Połączenie odbywa się przy użyciu przewodu z wtyczkami XLR-Żeński -> XLR-Męski

GROUND

DMX +

DMX -

XLR

ŻEŃSKI XLR

MĘSKI

www.flash-butrym.pl

DMX Controller

DMX 512 DMX 512

6.2 Specyfikacja zasilania

Napięcie zasilania

Pobór mocy

Częstotliwość zasilania

100~240V

330W

50/60Hz

6.3 Lista kanałów DMX

Tryb 16CH

Kanał

Funkcja

Efekt

CH 1

Kolor

0-3: Biały

4-7: Biały+ kolor 1

8-11: Kolor 1

12-15: Kolor 1+ kolor 2

16-19: Kolor 2

20-23: Kolor 2+ kolor 3

24-27: Kolor 3

28-31: Kolor 3+ kolor 4

32-35: Kolor 4

36-39: Kolor 4+ kolor 5

40-43: Kolor 5

44-47: Kolor 5+ kolor 6

48-51: Kolor 6

52-55: Kolor 6+ kolor 7

56-59: Kolor 7

60-63: Kolor 7+ kolor 8

64-67: Kolor 8

68-71: Kolor 8+ kolor 9

72-75: Kolor 9

76-79: Kolor 9+ kolor 10

80-83: Kolor 10

84-87: Kolor 10+ kolor 11

88-91: Kolor 11

92-95: Kolor 11+ kolor 12

96-99: Kolor 12

100-103: Kolor 12+ kolor 13

104-107: Kolor 13

108-111: Kolor 13+ kolor 14

112-115: Kolor 14

116-127: Kolor 14+ biały

2x Moving Head 5R FL-203 BEAM + Case F7100092

www.flash-butrym.pl

128-191: Obrót tarczy w przód wolno-szybko

192-255: Obrót tarczy w tył wolno-szybko

CH 2

Strobo

0-3: Przesłona zamknięta

4-103: Strobo pulsacyjne wolno-szybko

104-107: Przesłona otwarta

108-207: Strobo wolno-szybko

208-212: Przesłona otwarta

213-251: Strobo losowe wolno-szybko

252-255: Przesłona otwarta

CH 3

Dimmer

0-255: 0-100%

CH 4

Gobo

0-6: Biały

7-13: Gobo 1

14-20: Gobo 2

21-27: Gobo 3

28-34: Gobo 4

35-41: Gobo 5

42-48: Gobo 6

49-55: Gobo 7

56-62: Gobo 8

63-69: Gobo 9

70-76: Gobo 10

77-83: Gobo 11

84-90: Gobo 12

91-97: Gobo 13

98-104: Gobo 14

105-111: Gobo 15

112-118: Gobo 16

119-127: Gobo 17

128-191: Obrót tarczy w przód wolno-szybko

192-255: Obrót tarczy w tył wolno-szybko

CH 5

Pryzmat

0-31: Wyłączone

32-255: Włączone

CH 6

Obrót pryzmatu

0-127: 0°-400°

128-191: Obrót pryzmatu w przód wolno-szybko

192-255: Obrót tarczy w tył wolno-szybko

CH 7

Efekt Gobo Shake

0: Wyłączone

1-191: Efekt Gobo Shake wolno-szybko

192-255: Wyłączone

CH 8

Frost

0-255: 0-100%

CH 9

Ostrość

Daleko-blisko

CH 10

Pan

0°-540°

CH 11

Pan fine

Regulacja Pan fine

CH 12

Tilt

0°-270°

CH13

Tilt fine

Regulacja Tilt fine

CH14

Prędkość Pan/Tilt

Wolno-szybko

CH15

Reset

0-249: Brak funkcji

250-255: Reset

CH16

Lampa/Reset

0-99: Brak funkcji

100-105: Wyłączona

106-199: Brak funkcji

200-205: Włączona

206-255: Brak funkcji

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Equipo de iluminación de Flash

Flash

Flash F7100070 Manual de usuario

Flash

Flash F7100323 Manual de usuario

Flash

Flash LED NEW EFFECT LIGHT Manual de usuario

Flash

Flash 8R BEAM Manual de usuario

Flash

Flash LED BIG-EYE KALEIDOSCOPE Moving Head 19x15W Osram... Manual de usuario

Flash

Flash Laser mini LED White Manual de usuario

Flash

Flash LED WASHER RGB IP34 ver.II Manual de usuario

Flash

Flash WashFX 1000 IP65 Manual de usuario

Flash

Flash FL-233 BEAM Manual de usuario

Flash

Flash FOLLOW SPOT 350W Manual de usuario

Flash

Flash F7100511 Manual de usuario

Flash

Flash F7000686 Manual de usuario

Flash

Flash LIGHT BOX MOON 2 Manual de usuario

Flash

Flash P7100546 Manual de usuario

Flash

Flash F7100330 Manual de usuario

Flash

Flash EVENT Series Manual de usuario

Flash

Flash FLG-256 Manual de usuario

Flash

Flash F7200204 Manual de usuario

Flash

Flash LASER 1000mW RGB II ev. Manual de usuario

Flash

Flash HYBRID 10R Manual de usuario

Flash

Flash F7100331 Manual de usuario

Flash

Flash F7100443 Manual de usuario

Flash

Flash LED PAR 56 SLIM RGB Aura F7000253a Manual de usuario

Flash

Flash LED PAR 64 18x12 RGBWA+UV FLAT Manual de usuario

Manuales populares de Equipo de iluminación de otras marcas

Brizo

Brizo 8SP-MU-4 Manual de usuario

LUCE&LIGHT

LUCE&LIGHT BROM 1.0 Manual de usuario

IKEA

IKEA BJÖRKSPIREA Manual de usuario

Laserworld

Laserworld Evolution Series ES-400RGB Manual de usuario

Alien

Alien RG STAR Manual de usuario

EuroLite

EuroLite LED B-40 Manual de usuario

Qazqa

Qazqa Suplux SL 3 Black 103062 Manual de usuario

Commercial Electric

Commercial Electric 54568141 Manual de usuario

CREE LIGHTING

CREE LIGHTING 304 Series Manual de usuario

Goobay

Goobay 49867 Manual de usuario

ECOMAN ITALIA

ECOMAN ITALIA LED T8 Manual de usuario

Alkalite

Alkalite Krypton KT-81 Manual de usuario

Clas Ohlson

Clas Ohlson GU10 Manual de usuario

DTS

DTS DELTA 10 F Manual de usuario

ring

ring Solar Steplight Manual de usuario

One Stop Gardens

One Stop Gardens 57696 Instrucciones de montaje

Chauvet DJ

Chauvet DJ COREpar UV120 ILS Manual de usuario

SIREM

SIREM Swimeo A2 Manual de usuario
